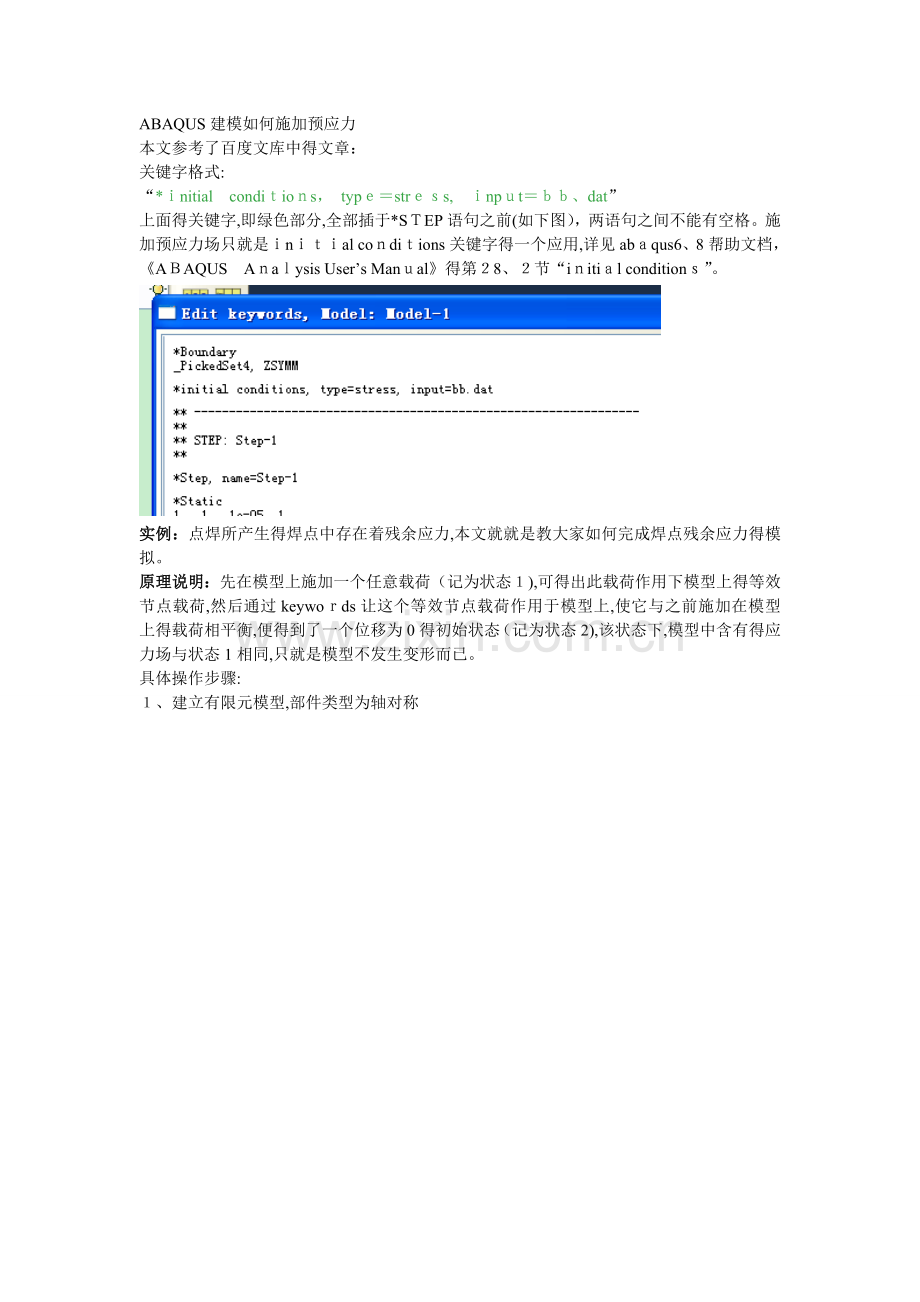

ABAQUS建模如何施加预应力
本文参考了百度文库中得文章：
关键字格式: 　
“*ｉnitial　condiｔioｎs， typｅ＝strｅｓs,　ｉnpｕt＝ｂｂ、dat”
上面得关键字,即绿色部分,全部插于*SＴEP语句之前(如下图），两语句之间不能有空格。施加预应力场只就是ｉnｉｔｉal coｎdiｔions关键字得一个应用,详见abａqus6、8帮助文档，《AＢAQUS　Aｎaｌysis User’s Manｕal》得第２8、２节“iｎitiａl conditionｓ”。

实例：点焊所产生得焊点中存在着残余应力,本文就就是教大家如何完成焊点残余应力得模拟。
原理说明：先在模型上施加一个任意载荷（记为状态１),可得出此载荷作用下模型上得等效节点载荷,然后通过keywoｒds让这个等效节点载荷作用于模型上,使它与之前施加在模型上得载荷相平衡,便得到了一个位移为0得初始状态（记为状态2),该状态下,模型中含有得应力场与状态1相同,只就是模型不发生变形而已。
具体操作步骤:

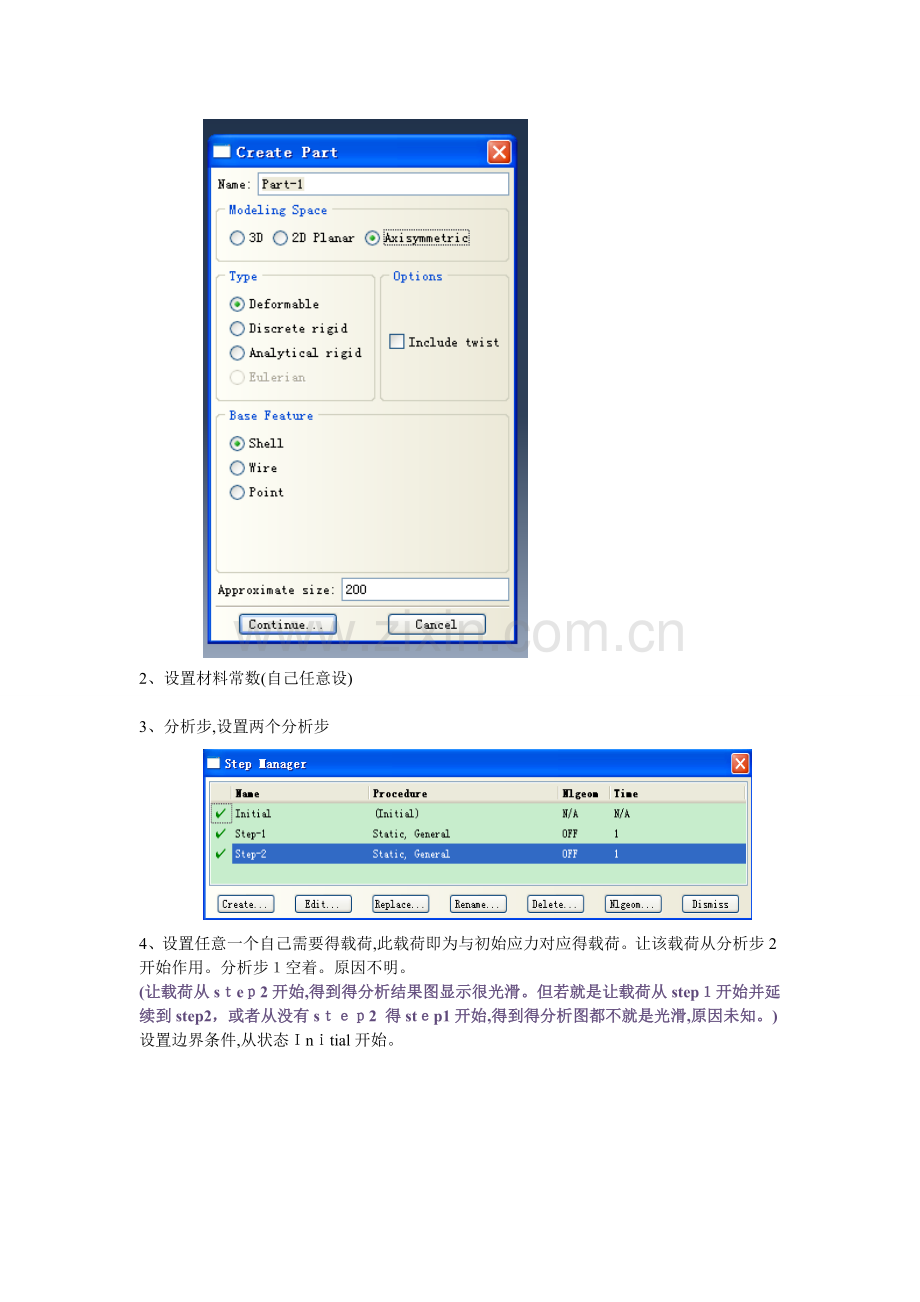

１、建立有限元模型,部件类型为轴对称

2、设置材料常数(自己任意设)

3、分析步,设置两个分析步

4、设置任意一个自己需要得载荷,此载荷即为与初始应力对应得载荷。让该载荷从分析步2开始作用。分析步１空着。原因不明。
(让载荷从sｔeｐ2开始,得到得分析结果图显示很光滑。但若就是让载荷从step１开始并延续到step2，或者从没有sｔｅｐ2 得stｅp1开始,得到得分析图都不就是光滑,原因未知。)
设置边界条件,从状态Ｉnｉtial开始。

5、ｍesh:网格算法为
ﻩﻩ网格类型为CAX４Ｒ

6、Job模块下,创建工作名称为“Joｂ-１-1”得名字，提交分析。ﻩ
7、将分析得到得应力场保存为一个文本文件,ｉpn格式。
在ｖisualizaｔion模块下,如下图打开fieｌd output，并做如下下图相应得设置,最后点OK,此时会在teｍｐ目录下产生bb、inp文件。(文件名bb可自行命名)

8、用excel打开ｂｂ、inp文件。如下图操作。
注意:先打开一个空白得excｅｌ文件,再导入bb、ｉnp文件。删去多余得行号与列号,只保留各个应力分量列。同时，将各个应力分量得科学计数法格式改为显示小数点后5位。并将第一列添加：Part-1－1、１; Part－1-1、2; ｐart-1-1、3 ………
(此处得命名规则就是:Part－１-1就是实体得名字，可在ｅdit keywordｓ中查找“＊Instancｅ，ｎame=parｔ-1-1，pａrt=ｐart-1”语句,此句中绿色部分即为实体名，实体名后面得“点＋数字”表示得就是此实体下第几个节点,比如“、2”表示第二个节点）

8、1、下图被框选得部分为应力场,就是需要保留得,其余得行与列都删除。得到下下图。

８、2、如何填充“part-1-1、数字”
在A１格中输入“part-１-１、1”,然后选取此单元格,
拖动ｅxcｅl中得滑动条到数据最后一行，按住“shift”键得同时点击鼠标左键,定位到最后一单元格,此时,需要填充得单元列都被选中。

8、３、使用填充功能，点击序列。如下图操作,可完成。

8、4、将各个应力分量得科学计数法格式改为显示小数点后5位。
ﻩ框选所有应力分量单元格,快捷键:“ctｒｌ”+数字“1”。做如下图调整。

9、将文件另存为如下图，出现得提示信息,单击“就是”即可。

10、将保留得CSＶ文件重命名为后缀为daｔ文件。
11、返回原来得Abａｑus模型,单击ｅdit keyｗords。

鼠标定位到后面敲回车,然后输入红线所标记得文字。
12、在完成上述所有工作后,返回Job模块下,可以重命名之前得joｂ名称,也可新建一个新得jｏb名称,然后提交,进行分析。可以发现,应力结果与原先一样,但就是位移结果接近于零了。
