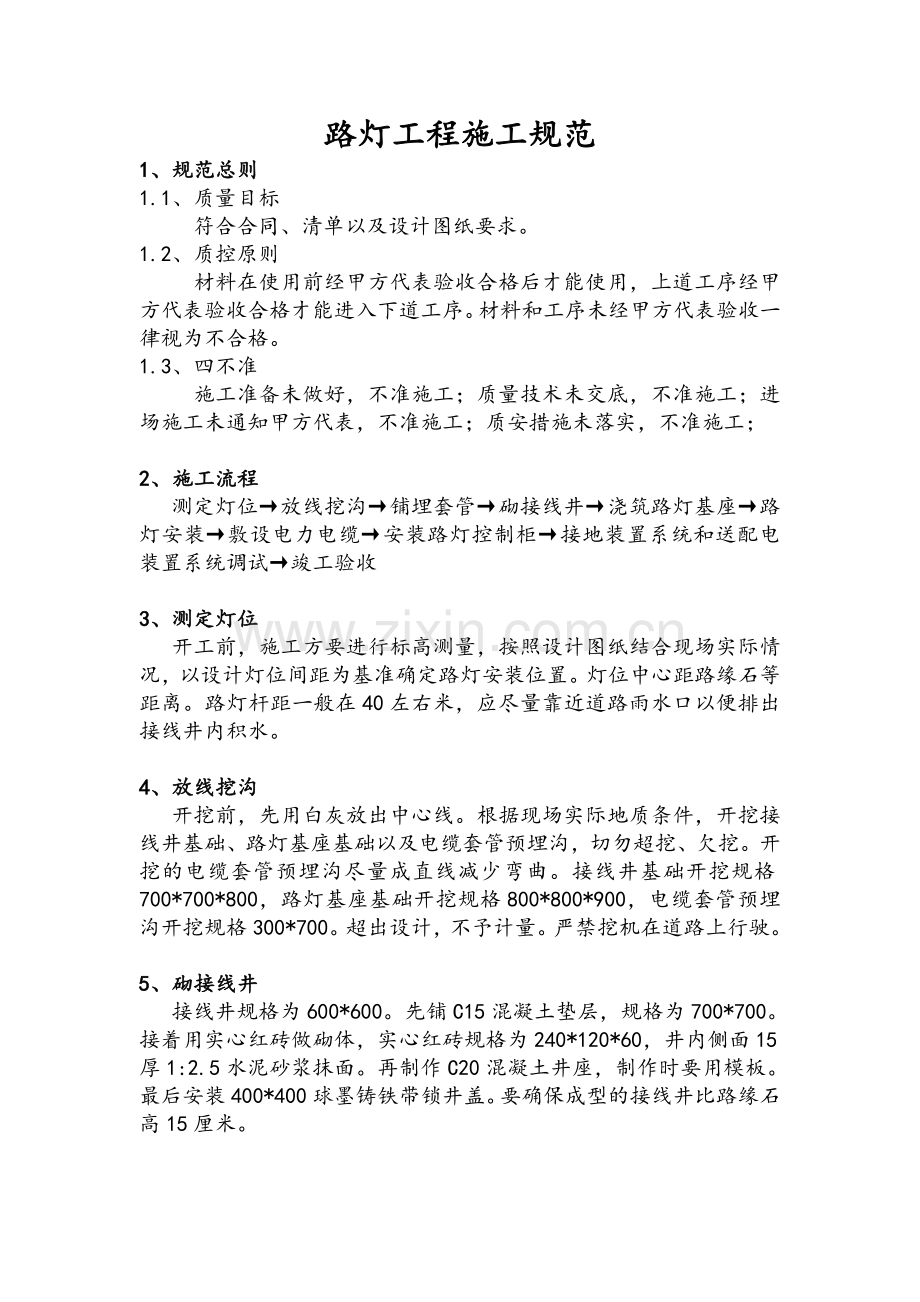

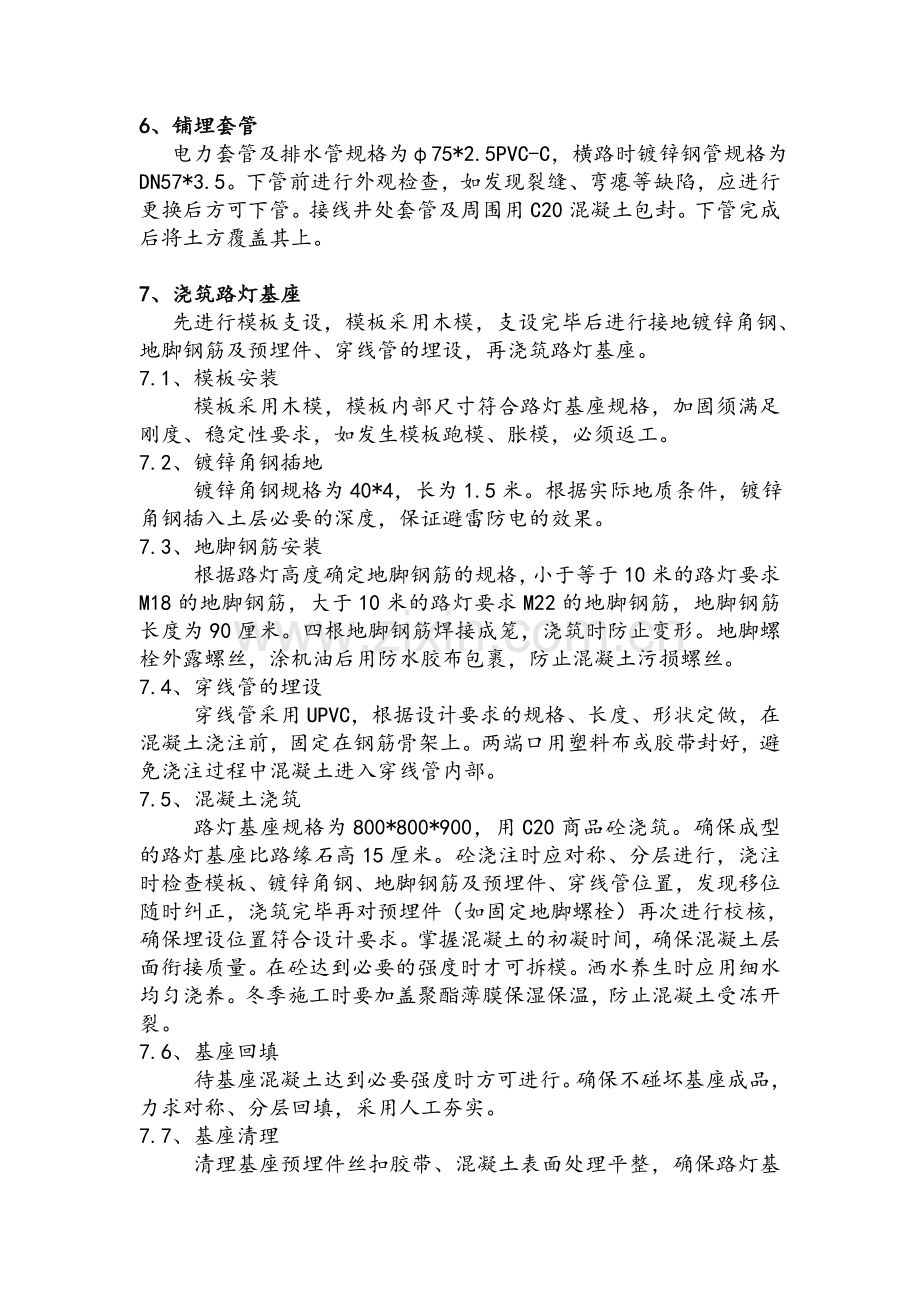

路灯工程施工规范1、规范总则1.1、质量目标 符合合同、清单以及设计图纸要求。1.2、质控原则材料在使用前经甲方代表验收合格后才能使用，上道工序经甲方代表验收合格才能进入下道工序。材料和工序未经甲方代表验收一律视为不合格。 1.3、四不准施工准备未做好，不准施工；质量技术未交底，不准施工；进场施工未通知甲方代表，不准施工；质安措施未落实，不准施工；2、施工流程 测定灯位放线挖沟铺埋套管砌接线井浇筑路灯基座路灯安装敷设电力电缆安装路灯控制柜接地装置系统和送配电装置系统调试竣工验收3、测定灯位 开工前，施工方要进行标高测量，按照设计图纸结合现场实际情况，以设计灯位间距为基准确定路灯安装位置。灯位中心距路缘石等距离。路灯杆距一般在40左右米，应尽量靠近道路雨水口以便排出接线井内积水。4、放线挖沟 开挖前，先用白灰放出中心线。根据现场实际地质条件，开挖接线井基础、路灯基座基础以及电缆套管预埋沟，切勿超挖、欠挖。开挖的电缆套管预埋沟尽量成直线减少弯曲。接线井基础开挖规格700*700*800，路灯基座基础开挖规格800*800*900，电缆套管预埋沟开挖规格300*700。超出设计，不予计量。严禁挖机在道路上行驶。5、砌接线井 接线井规格为600*600。先铺C15混凝土垫层，规格为700*700。接着用实心红砖做砌体，实心红砖规格为240*120*60，井内侧面15厚1:2.5水泥砂浆抹面。再制作C20混凝土井座，制作时要用模板。最后安装400*400球墨铸铁带锁井盖。要确保成型的接线井比路缘石高15厘米。6、铺埋套管 电力套管及排水管规格为75*2.5PVC-C，横路时镀锌钢管规格为DN57*3.5。下管前进行外观检查，如发现裂缝、弯瘪等缺陷，应进行更换后方可下管。接线井处套管及周围用C20混凝土包封。下管完成后将土方覆盖其上。7、浇筑路灯基座 先进行模板支设，模板采用木模，支设完毕后进行接地镀锌角钢、地脚钢筋及预埋件、穿线管的埋设，再浇筑路灯基座。7.1、模板安装模板采用木模，模板内部尺寸符合路灯基座规格，加固须满足刚度、稳定性要求，如发生模板跑模、胀模，必须返工。7.2、镀锌角钢插地 镀锌角钢规格为40*4，长为1.5米。根据实际地质条件，镀锌角钢插入土层必要的深度，保证避雷防电的效果。7.3、地脚钢筋安装根据路灯高度确定地脚钢筋的规格，小于等于10米的路灯要求M18的地脚钢筋，大于10米的路灯要求M22的地脚钢筋，地脚钢筋长度为90厘米。四根地脚钢筋焊接成笼，浇筑时防止变形。地脚螺栓外露螺丝，涂机油后用防水胶布包裹，防止混凝土污损螺丝。7.4、穿线管的埋设穿线管采用UPVC，根据设计要求的规格、长度、形状定做，在混凝土浇注前，固定在钢筋骨架上。两端口用塑料布或胶带封好，避免浇注过程中混凝土进入穿线管内部。7.5、混凝土浇筑路灯基座规格为800*800*900，用C20商品砼浇筑。确保成型的路灯基座比路缘石高15厘米。砼浇注时应对称、分层进行，浇注时检查模板、镀锌角钢、地脚钢筋及预埋件、穿线管位置，发现移位随时纠正，浇筑完毕再对预埋件（如固定地脚螺栓）再次进行校核，确保埋设位置符合设计要求。掌握混凝土的初凝时间，确保混凝土层面衔接质量。在砼达到必要的强度时才可拆模。洒水养生时应用细水均匀浇养。冬季施工时要加盖聚酯薄膜保湿保温，防止混凝土受冻开裂。7.6、基座回填待基座混凝土达到必要强度时方可进行。确保不碰坏基座成品，力求对称、分层回填，采用人工夯实。7.7、基座清理清理基座预埋件丝扣胶带、混凝土表面处理平整，确保路灯基座美观漂亮8、路灯安装8.1、检查路灯所有路灯应在安装前做检查，甲方代表检查合格方能安装。灯杆用优质Q235钢板经模压成型，内外热镀锌，表面热镀锌处理后聚酯粉体喷塑涂装白色,壁厚5mm，灯具的灯体、面柜及尾座铝合金压铸合金，反射罩采用高纯铝拉伸而成，钢化玻璃罩，并经氧化膜封闭处理，采用全套不锈钢紧固件。其它检查要求根据具体的合同、清单以及设计图纸确定。8.2、灯杆安装必须在灯杆安装附近放置安全警示标识。根据灯杆高度选用合适的吊车，要用特制的带锁扣的绳（能够防滑、加固以及方便拆缷），控制吊点在灯杆高度的2/3左右处，超过4级风不得安装。灯杆安装后要进行调正，确保灯杆对齐。另外对露在外面的地脚螺栓要进行防锈处理。9、敷设电力电缆 采用VV-510铜芯电力电缆穿管安装，要求是基地亚明国标电力电缆。电力电缆敷设前应对电缆外观进行检查，并进行绝缘电阻的测试。在接线井处用C15混凝土包封防盗，接线井内部电力电缆预留1.5米。10、安装路灯控制柜 根据现场情况确定路灯控制柜位置。先浇筑路灯控制柜基座再安装路灯控制柜。路灯控制柜基座用C20商品砼浇筑，规格为800*600*400，与路缘石齐平。路灯控制柜规格为1200*600*400，不锈钢材质，厚1.2，按设计线路及路灯亮灯要求自行按标准配置，甲方代表检查合格方能安装。安装应固定可靠，保证平直，进出线口位置应准确，便于接线。11、接地装置系统和送配电装置系统调试 在甲方代表的监督下，对路灯安装工程的接地装置系统和送配电装置系统进行调试，确保接地装置系统和送配电装置系统能够正常运行。12、竣工验收施工单位在自检合格以及竣工资料准备齐全后申请验收。验收小组由市政园林部、技术管理部、财政局等部门人员组成。13、路灯工程进度计划表路灯工程进度计划表工程名称： 建设单位：时间工序测定灯位放线挖沟砌接线井铺埋套管浇筑路灯基座路灯安装敷设电力电缆安装路灯控制柜系统调试竣工验收
