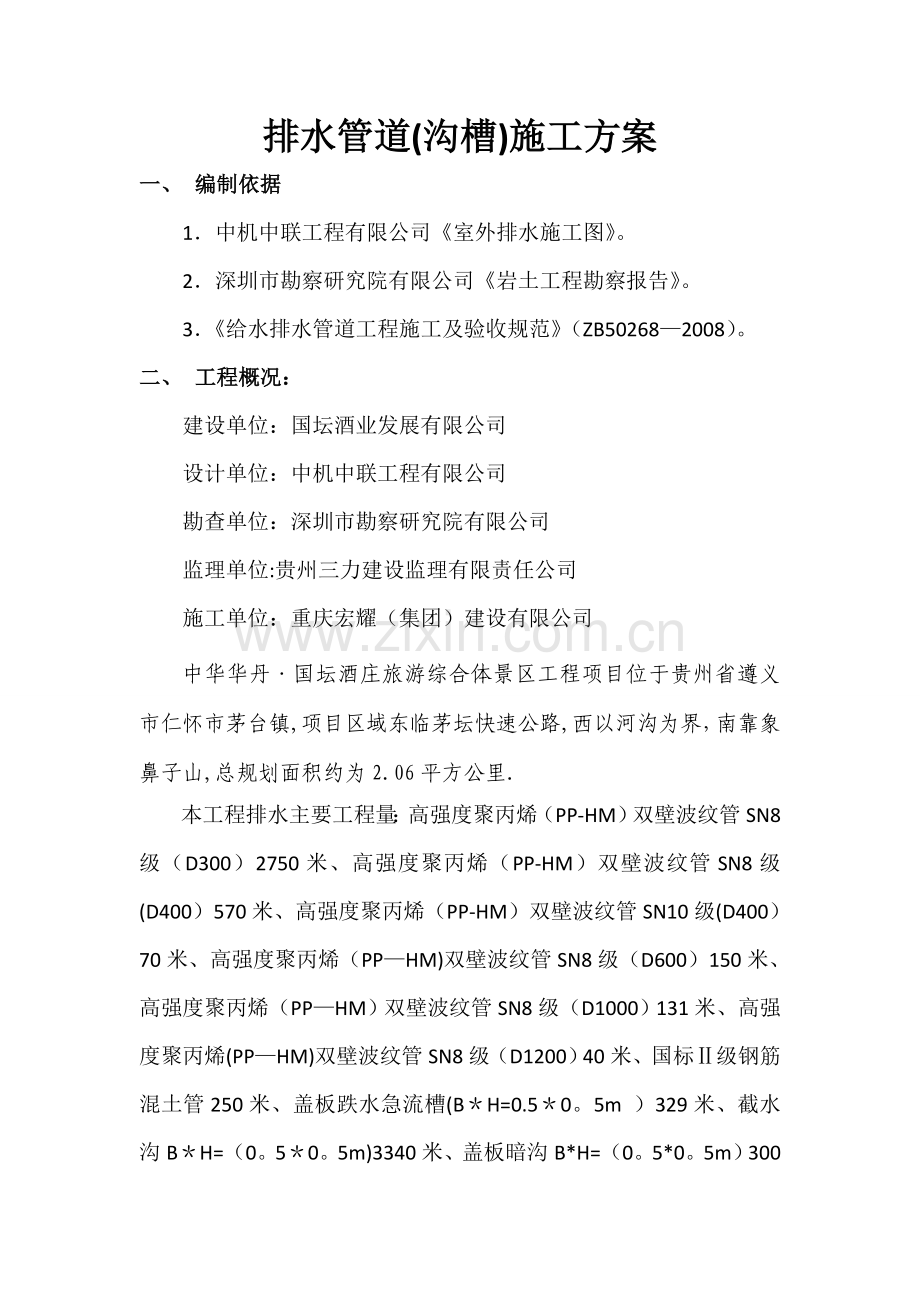

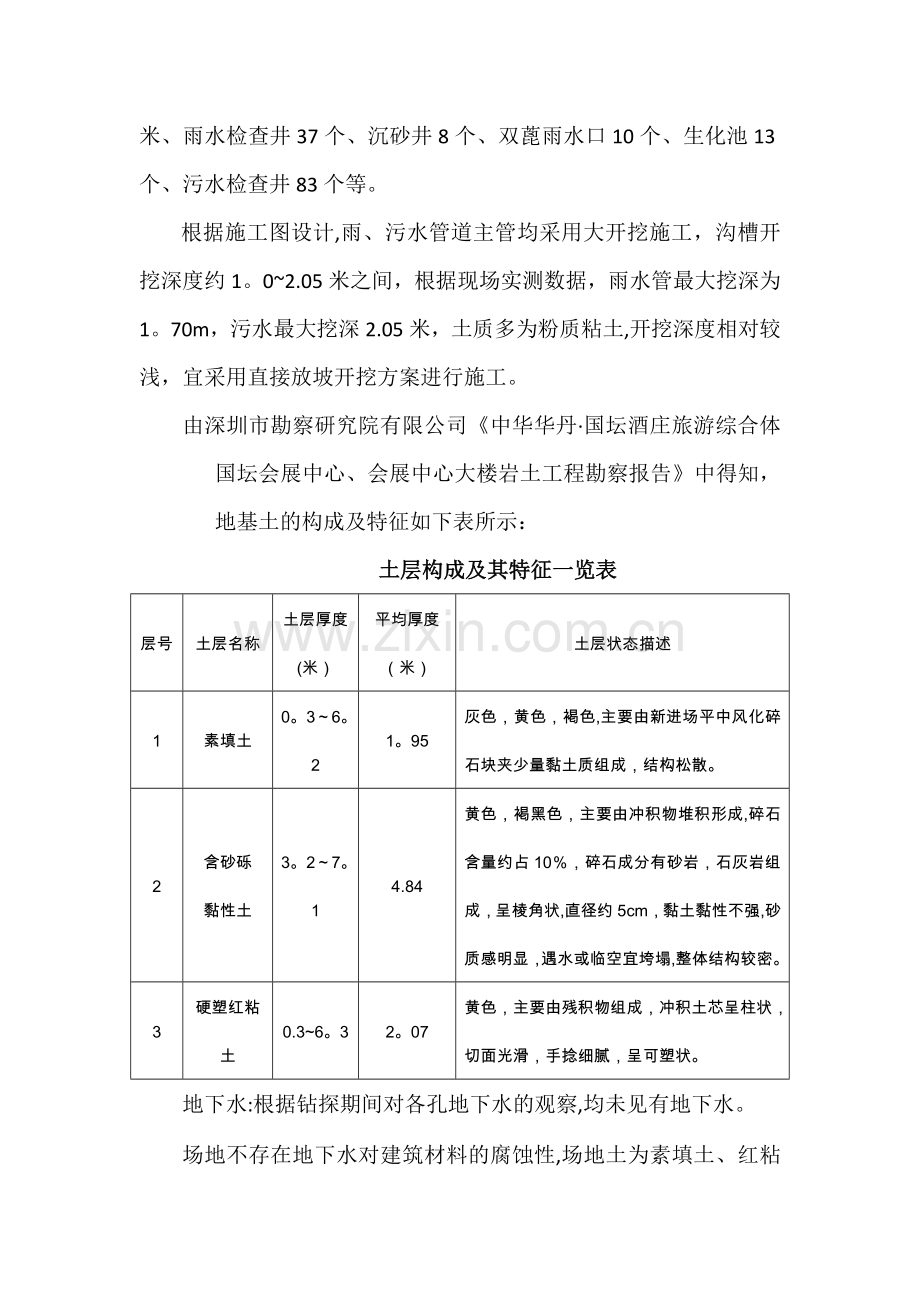

排水管道(沟槽)施工方案一、 编制依据1中机中联工程有限公司室外排水施工图。2深圳市勘察研究院有限公司岩土工程勘察报告。3给水排水管道工程施工及验收规范（ZB502682008）。二、 工程概况：建设单位：国坛酒业发展有限公司 设计单位：中机中联工程有限公司勘查单位：深圳市勘察研究院有限公司监理单位:贵州三力建设监理有限责任公司施工单位：重庆宏耀（集团）建设有限公司中华华丹国坛酒庄旅游综合体景区工程项目位于贵州省遵义市仁怀市茅台镇,项目区域东临茅坛快速公路,西以河沟为界，南靠象鼻子山,总规划面积约为2.06平方公里.本工程排水主要工程量：高强度聚丙烯（PP-HM）双壁波纹管SN8级（D300）2750米、高强度聚丙烯（PP-HM）双壁波纹管SN8级(D400）570米、高强度聚丙烯（PP-HM）双壁波纹管SN10级(D400）70米、高强度聚丙烯（PPHM)双壁波纹管SN8级（D600）150米、高强度聚丙烯（PPHM）双壁波纹管SN8级（D1000）131米、高强度聚丙烯(PPHM)双壁波纹管SN8级（D1200）40米、国标级钢筋混土管250米、盖板跌水急流槽(BH=0.50。5m ）329米、截水沟BH=（0。50。5m)3340米、盖板暗沟B*H=（0。5*0。5m）300米、雨水检查井37个、沉砂井8个、双蓖雨水口10个、生化池13个、污水检查井83个等。根据施工图设计,雨、污水管道主管均采用大开挖施工，沟槽开挖深度约1。02.05米之间，根据现场实测数据，雨水管最大挖深为1。70m，污水最大挖深2.05米，土质多为粉质粘土,开挖深度相对较浅，宜采用直接放坡开挖方案进行施工。由深圳市勘察研究院有限公司中华华丹国坛酒庄旅游综合体国坛会展中心、会展中心大楼岩土工程勘察报告中得知，地基土的构成及特征如下表所示： 土层构成及其特征一览表 层号土层名称土层厚度(米）平均厚度（米）土层状态描述1素填土0。36。21。95灰色，黄色，褐色,主要由新进场平中风化碎石块夹少量黏土质组成，结构松散。2含砂砾黏性土3。27。14.84黄色，褐黑色，主要由冲积物堆积形成,碎石含量约占10，碎石成分有砂岩，石灰岩组成，呈棱角状,直径约5cm，黏土黏性不强,砂质感明显，遇水或临空宜垮塌,整体结构较密。3硬塑红粘土0.36。32。07黄色，主要由残积物组成，冲积土芯呈柱状，切面光滑，手捻细腻，呈可塑状。地下水:根据钻探期间对各孔地下水的观察,均未见有地下水。场地不存在地下水对建筑材料的腐蚀性,场地土为素填土、红粘土，无污染土，场地周边无化工有机工业，根据区域水文资料,地表地下水未被污染,所以土也没有被污染，因此本场地土对混凝土结构具有微腐蚀性，对混凝土结构中的钢筋具有微腐蚀性。施工方案（一）现场情况及施工准备 (1）熟悉工程设计图并理解设计人的构思，然后应对图纸作如下审核：图纸有关缺漏错误、设计图的图号、张数与标准有无矛盾，位置管线与纵断高程是否相等。（2）实地勘察工程施工作业区的地质情况是否有对施工不利的流砂、软基的因素,以便施工前做好准备工作;实地勘察工程施工作业区内影响施工的各种地上、地下障碍，地上未拆迁的电杆、通讯杆的位置,地下自来水、排水、煤气、电力、通讯等障碍的位置，以便施工前及时做出工程变更及各种处理方案。 （3）收集已建污水管预留管位置、高程。 （4）建立测量控制网,为达到施工中的管线位置、管道高程符合设计要求,应在施工前标定施工范围，按一定距离布点，组成测量控制网，保证施工的放线需要，质检需要，并定期检查校核。 （5）施工前做好物资用量计划,并依据物资用量计划按照规格数量及相关的材料质量认证程序提前落实产地及生产厂家，作好质量记录以备追溯，并确保满足计划要求。 （6)施工前调配好施工机械及施工机具，按照质量认证程序对进场的机械、机具、仪器、做好检验，并建立记录定案。(8）工程雨、污水管道采用的塑料管道，应选择质量强度符合设计规范要求的，合格证明齐全的管材.（13）开挖前，施工管理人员必须向施工班组进行详细交底.交底内容包括挖槽断面堆土位置、地下设施情况及施工的安全技术要求等,以保证施工安全。并做好交底记录.（二)施工测量1、准备工作（1）测量人员,认真学习复核图纸，掌握有关数据,根据工程进行情况及时准确地做好测量工作.（2）及时校对检修测量仪器。（3）管道工程开工前进行下列测量工作。（1） 根据建设方、监理方所提供的坐标点、高程点进行施工控制网测量。对建设方、监理方所提供的坐标点、高程点位进行复测,并对场区的现状地面标高进行统一复测，建立场区平面控制网,绘制控制网桩位图，施工控制网桩位及测量资料须经各方审定签认后方可实施。（2） 根据该工程总平面图设计沿线布设一条闭合导线,以此作为今后施工各种结构物、各种管线的首级控制点。导线起始于建设方已交坐标点,导线点的布设应根据工程范围，通视无条件均匀分布.（3） 控制点的选择应便于长期保存,既要满足精度要求,以要分布均匀方便今后施工需要，同时要考虑到加密控制点的布设。点位外业观测完成后,进行内业数据的计算整理和复核，边长与角度经过整理平差后反算出的成果资料，需报监理工程师审验后主可投入使用.随着各项工程的展开，控制点将不能满足施工需要，如通视情况不理想或距离较远影响精度，因此需在首级控制点的基础上进行加密控制点布设。布设点均要进行闭合或符合到相临的首级控制点三个，内业计算出的成果报监理工程师审批后投入使用.（4） 对场边道路及场内的临时设施做好定位标记，以备观测。（5） 在基坑开挖前,要根据施工图纸、基坑开挖放坡坡度及核准的轴线桩测放基坟开挖上下口的白灰线。(6）中心桩、方向桩及水准点均应设置固定可靠的栓桩、栓点和明显标志.(7）在施工中(中心桩为开槽前）妥为保护所有测量标志，不得拆毁或碰撞。（三)沟槽开挖(1）沟槽开挖前认真组织人员学习图纸，进行调查研究，充分了解挖槽段的土质，地下水位、地下结构物,沟槽附近地上结构物及施工环境等情况，拟选用现代R150LC-9型反铲挖掘机，制定必要的安全措施,确保施工质量及安全。（2）挖槽断面应按底宽、挖深、槽深、各层边坡、层间留台宽度与相邻构筑物关系及排管方式等因素确定。挖槽断面应符合管道结构施工方便、保证质量和安全，以少挖方、少占地为宜。（3)采用人工配合反铲挖掘机挖槽，挖槽前，现场施工员向司机及土方工详细交底（沟槽的断面，开挖的次序）。在开挖过程中由管理人员在现场指挥并经常检查沟槽的槽底高程和宽度，防止超挖及亏挖。（4）沟槽挖土的坡度根据土质及挖深暂定1:0。75，当。遇到边坡土质为液塑性较差地段，可适当增加坡度系数但不超过1.25,保证开挖稳定.当沟槽开挖深度3M时采用一次性放坡开挖，当开挖深度为36M时根据土质适当增加坡度系数但不大于1.5。开挖中如发现土质松软地段,立即采用木板、支架、方木进行全断面支护，沟槽上设安全员，及时观测沟槽，发现和排除各种险情。开挖中如发现土质过硬应更换破碎头破碎后再开挖，深度、宽度允许超挖量：松石为 200 ;坚石为 150 .（5）基槽的直立壁和边坡,在开挖过程和敞露期间应防止塌陷，必要时应加应保护。在挖方边坡上侧堆土或材料以及移动施工机械时，应与挖方边坡保持2米以上距离，以保证边坡和直立壁的稳定，堆土或材料堆放高度应不大于2。5m。（6）为确保沟槽底土壤结构不被扰动和破坏，在机械开挖时应留10cm左右一层不挖，待人工清除。人工清挖槽底,应认真控制槽底高程和宽度，并注意不使槽底土壤结构遭受拢动和破坏。(7）在雨季施工，应尺量缩短开槽长度，并做好防排水措施，如果雨水泡槽以后，要尽快采取措施，抽排雨水，清除淤泥，用砂石料回填湿槽，达到稳定即可,不宜铺垫过厚,造成基础沉陷不均匀.深槽不宜被积水泡槽太久，否则极易造成塌方，危急其它。基槽底部的开挖宽度，除基础底部的宽度外,应根据施工需要增加工作面、排水设施和支撑结构宽度.（8）雨季施工的浅沟槽的边坡开挖以后，必须采取护坡措施,以免边坡坍塌或滑移。护坡方法视土质条件、施工季节、工期长短等情况，可采用塑料布和聚丙乙烯编织物等不透水薄膜加以覆盖、喷抹水泥砂浆、铁丝网水泥浆抹面等，并防止地表水或渗漏水冲刷边坡。（9)开挖中如需排水,沟槽排水采用集水井排水法,在沟槽的单侧挖出排水明沟,其断面为3030cm,以3的坡度坡向集水井,集水井每隔50m设一个,断面为1。0m1。0m1。5m（槽底以下）,集水井内水用汽油泵抽出。（如下图）(10）沟槽开挖时如离现状建筑物较近时应根据情况采取保护措施。(11）管沟槽底层开挖的宽度按本次管槽需要保证的工作面进行开挖.开挖时，随时测量监控,保证开挖边坡、基坑尺寸，轴线、槽底的高程应达到沟槽验收规定的要求。（四）机械开挖沟槽时应注意下列事项：（1）为保证槽底土壤不被扰动或破坏，在用机械挖土时，要防止超挖，若有超挖,应将扰动部分清除，并必须用中砂或石屑回填，并用平板震动器振实。开挖要保证连续作业,衔接工序流畅，同时要注意边坡土体变化，出现问题及时处理,减少意外事故。（2）对地下管线和各种构筑物应尽量能临时迁移,如无法迁移，必须挖出使其外露,须采取吊、托等加固措施，同时对挖掘机作详细交底，如无把握，应改为人工挖土.（3）在工作量不大、地面狭窄、地下有障碍物或无机械施工条件等情况下，采用人工开挖.人工开挖沟槽，应集中人力尽快挖成，转入下一工序施工.（五）人工开挖时应注意下列事项：（1）沟槽应分段开挖，并应确定开挖顺序和分层开挖深度，若有坡度，应由低向高处进行.(2）开挖人员不应分布过密，以间隔5m为宜，在开挖过程中和敞沟期间应保持沟壁完整，防止坍塌，必要时应支撑保护。(3）开挖沟槽遇有管道、电缆或其它构筑物时，应严加保护，并及时与有关单位联系，会同处理。（4）沟槽检查验收:沟槽开挖完成后，进行检查验收。检查项目包括开挖断面、槽底标高、轴线位置、沟槽边坡等.沟槽开挖允许偏差和检查方法见下表：沟槽开挖允许偏差和检查方法序号检查项目允许偏差 (mm）检查数量检查方法范围点数1槽底高程20两井之间3用水准仪测量2槽底中线每侧宽度不小于规定6挂中心线用尺量，每侧计3点3沟槽边坡不陡于规定6用坡度尺量测， 每侧计3点开挖出来的土方,其中施工道路一侧的土壤，应及时将部分直接装车清走，以便留出工作面进行下一工序和堆放材料.三、安全文明施工（一）、安全施工措施(1）沟槽顶周边设置连续封闭的安全护栏，防止人员坠落. (2)对于局部土质不好地段开挖前，先进行围檩施工，做好支撑后才能逐步开挖至设计深度。（3）为切实保证施工人员安全，树立“安全第一,预防为主的思想，根据国家建设部颁发的安全检查评分标准制订具体措施。 （4)建立安全保证体系，除企业已有的机构外,工地设立安全管理机构，工程项目设立安全小组、班组设安全员,形成一个健全的安全保证体系，工地的安全管理机构负责工地日常的安全工作,定期组织安全检查，对不符合要求的要及时发出整改通知，指导工程项目部和班组安全员的工作,对违章作业者进行批评教育和处罚。 （5）优化安全技术组织措施，包括以改善施工劳动条件,防止伤亡事故和职业病为目的的一切技术措施,如积极改进施工工艺和操作方法,改善劳动条件，减轻劳动强度，消除危险因素，机械设备应设有安全装置。(6）机械操作人员必须持证上岗，各种作业人员应配带相应的安全防护用具及劳保用品，严禁操作人员违章作业，管理人员违章指挥。 （7)施工中所有机械、电器设备必须达到国家安全防护标准,自制设备、设施应通过安全检验，一切设备应经过工前性能检验合格后方可使用，并由专人负责，严格执行交接班制度，并按规定定期检查保养。 （8）凡进入现场的一切人员，均要戴安全帽，正确使用“三宝”。要配合公司安全月检工作，工程项目部要实行周检，项目点要日检,施工中应抽检，及时消除安全隐患。 (9）严格执行各项安全操作规程，施工前要进行安全交底，每月定期进行安全教育，加强工人的安全意识教育. （10)在主要入口处挂醒目的安全防火宣传语牌. (11）现场施工用高低压设备及线路，严禁电线随地走，所有电掣应有门、有锁，有危险标志.严格执行施工现场临时用电安全技术规范的规定，现场采用“三相五线”制供电，执行“一机一闸一漏电保护开关”制度。所有电器设备及金属构架均应按规定设置可靠的接零及接地保护，施工现场所有用电设备，必须按规定设置漏电保护装置，要定期检查，发现问题及时处理。 (12）加强安全教育和监督,坚持经常性的安全交底制度,提高施工人员的安全生产意识,及时消除事故隐患。 (13)在施工过程中,对地面沉降、支护位要定期观察测试,加强对支护的监控。 （14）所有施工人员均应掌握安全用电基本知识和设备性能,用电人员各自保护好自用设备的负荷、地线和开关箱,发现问题及时找电工解决，严禁非专业电气操作人员乱动电器设备。(15）配电系统分级配电,本电箱、开关箱外观必须完整、牢固，防雨防尘. （16)多机作业用电必须分闸，严禁一闸多机和一闸多用，施工现场电缆、电线必须按规定架设，严禁拖地和乱拉乱搭. （17）各种机械要有专人负责维修、保养，并经常对机械运行的关键部位进行检查。 (18)使用机械时,操作员要密切注意机上的仪器、仪表、指针是否超出安全范围，机体是否有异常振动及发出异响，出现问题应进行停电关机处理，不得擅离职守,隐瞒不报。 (19）设备基础必须平稳、牢固,基本的锚固、支撑措施必须齐全，不得使用临时支撑，高大机械在多风季节前设缆风绳. （二)文明施工措施(1）施工现场内应有完整的排水措施。 (2）场内道路要平整、坚实、畅通。主要场地应全部硬底化，杜绝运输中泥浆散体、流物料撒漏。车辆出工地前，轮胎、车身必须冲洗干净,并防止掉土污染路面。 (3)施工时不得妨碍周围居民的工作、生活和休息，在夜间（晚11时至早上6时)施工时需办理好有关手续，并做好周围居民的思想工作尽量不使用超声标准的机械设备施工。 （4）施工要利用黑板报和其它形式对员工进行法纪宣传教育工作,使施工现场各类施工人员知法、懂法并自觉遵守和维护国家的法律、法令，提高员工的法纪观念,防止和杜绝盗窃和斗殴的发生。（5）进入现场的所有人员要带好安全帽。 （6）严禁工人赤膊上阵，注意安全和形象. (7）标准化管理图要齐全、清晰、实用、漂亮。 (8）注意搞好环保工作,自觉维护市容、市貌。 （9）办公室配置保健医药箱. （10）安置完善的消防系统.四、特殊季节的施工安排一、雨季施工1、掌握天气预报的气象趋势及动态，开工前与当地气象部门签订服务合同，以利安排施工，做好预防的准备工作.2、合理安排施工.对实施性施工组织设计、施工项目和施工进度要根据预报作出合理安排。3、现场做好排水设施，使排水通畅并不得造成水土流失和环境污染。4、加强道路养护,保障运输通畅无阻。5、做好物资、设备的防湿防潮工作，确保雨季正常施工。6、混凝土工程,施工完毕及时覆盖养护,终凝前避免受雨水冲刷。大面积、大体积混凝土的浇筑，事先做好施工组织，选在无大雨的期间进行,并备有防雨设施。雨季尽量减少大面积、大体积混凝土现浇工作。7、备好防雨物品和施工人员的雨衣和雨靴.8、雨季施工前,我们将根据现场和工程进展情况制定雨季施工阶段性计划，并提交监理工程师审批后实施。9、做好防雷、防电、防漏工作，保证施工正常进行。10、雨季前应组织有关人员对现场临设、机电设备、临时线路等进行检查，针对检查出的具体问题，应采取相应措施,及时整改。11、机电设备做好防雷电、雨水浸泡措施。五、开挖管道应急救援预案:施工现场一旦发生事故，将会造成人员伤亡和直接经济损失。为了争取在第一时间内抢救伤员，最大限度地降低员工及相关人员的生命安全和经济损失，特制定本项目部应急救援预案。事故应急救援预案的人员组成情况：组长: 唐代华 13038368688 副组长: 成员: 1：不论任何人，一旦发现有发生事故的可能性，应立即呼叫在场全体人员进行避让。2:现场人员应迅速通知项目经理或安全员,并打电话及时向集团应急抢救抢险领导小组领导报告事故的发生情况，请求集团应急抢救小组的支援。3：根据现场情况，若有人员受伤，应立即拨打120急救电话，向急救中心求救,应务必讲清受伤人数、地点和人员受伤情况，并派专人到主要路口引导急救车尽快赶到事故现场,同时，现场急救人员在急救车到来之前，应对受伤人员进行急救,本项目部配备应急急救药箱一只,药箱存放在现场办公室.4：在没有人员受伤的情况下,现场负责人应根据实际情况研究补救措施，在确保人员生命安全的前提下，组织恢复正常施工秩序。5:现场安全员应对事故进行原因分析,制定相应的整改措施，认真填写伤亡事故报表,事故调查等有关处理报告,并上报集团应急救援领导小组。6：救援车辆:项目部越野一辆7：救援物资：铁铲15把，撬棍5把，医疗箱一只8：救援电话：医院急救:120 市安监局电话： :[phone]:抢救路线：工地上茅坛公路向东北到中茅大道向东到仁怀市人民医院。
