屋面PC板施工方案.doc

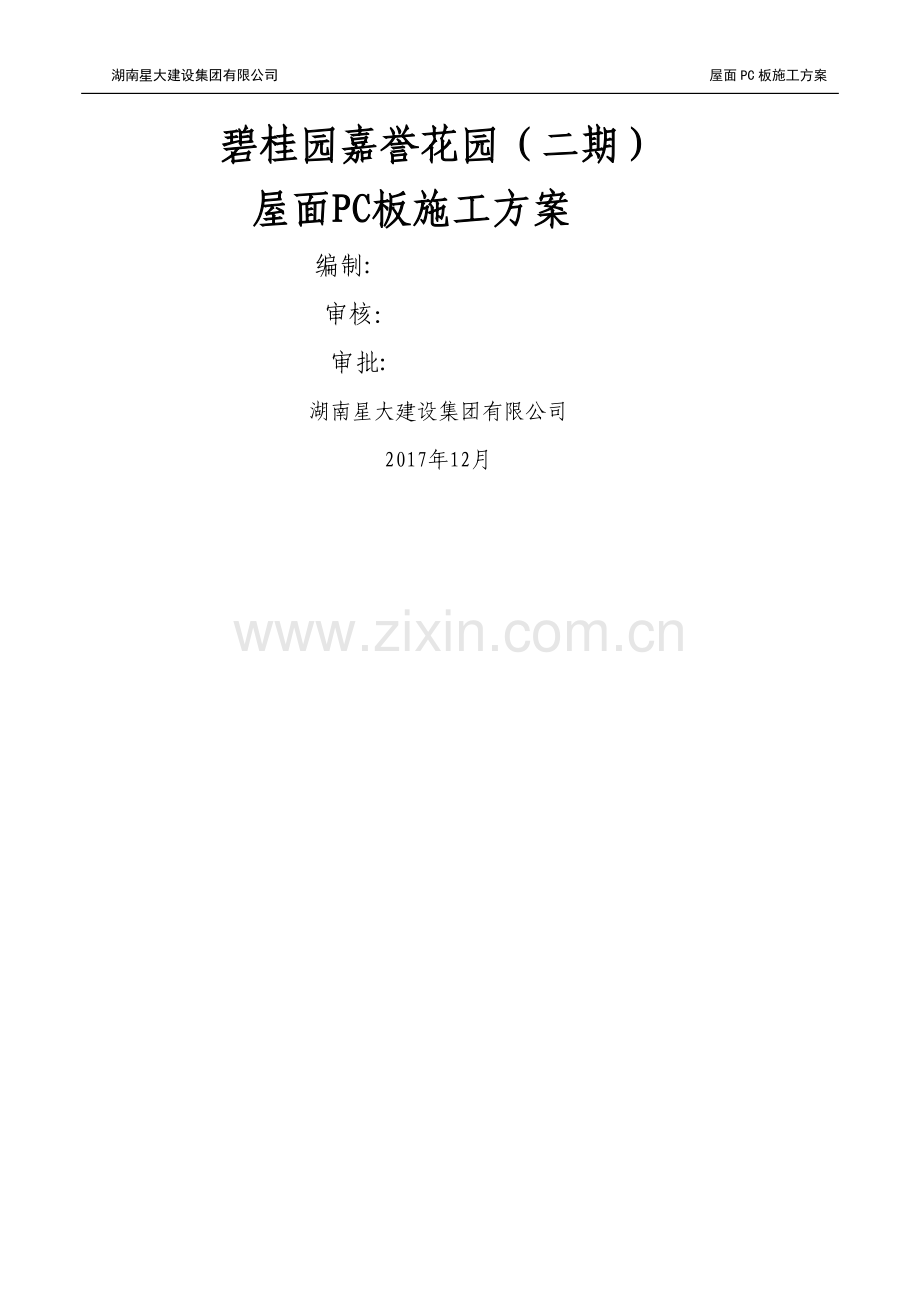

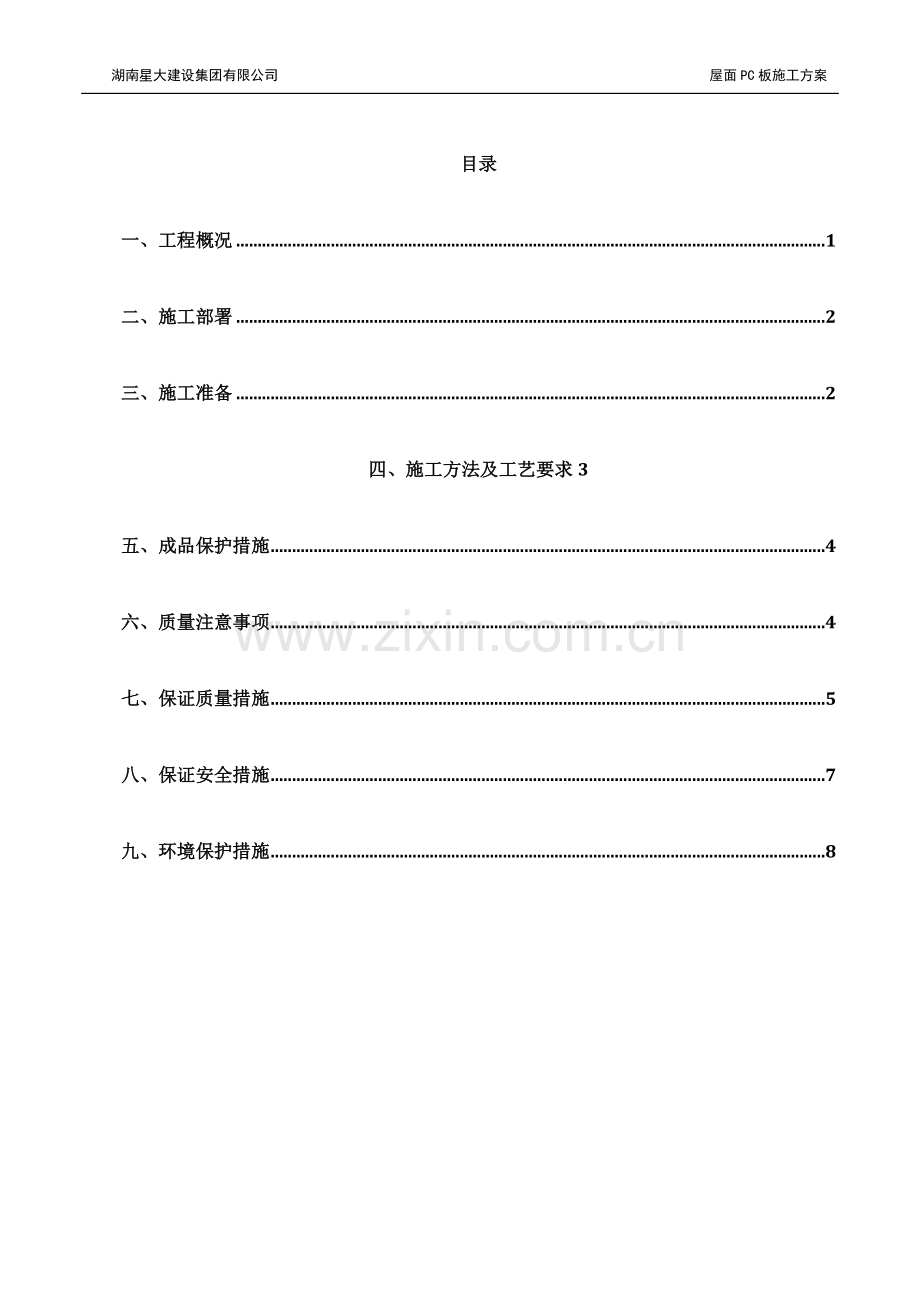

湖南星大建设集团有限公司 屋面PC板施工方案 碧桂园嘉誉花园（二期）屋面PC板施工方案编制:审核：审批:湖南星大建设集团有限公司2017年12月目录一、工程概况1二、施工部署2三、施工准备2四、施工方法及工艺要求3五、成品保护措施4六、质量注意事项4七、保证质量措施5八、保证安全措施7九、环境保护措施8 一、工程概况碧桂园嘉誉花园1号商业、住宅楼,28号住宅楼,9号公建、住宅楼，1044号住宅楼，及地下室位于东莞市麻涌镇东太村新太路附近,项目东面100米为麻涌镇第一小学、南面3.5公里为S3广深沿江高速出入口、西南面0。8公里为麻涌镇镇政府及麻涌娱乐与购物广场、西面100米衔接麻涌大道、北面2.6公里为G4京港澳高速出入口。 建筑面积13。01万，结构类型：框剪结构。建设单位：东莞市君汇房地产投资有限公司；施工单位:湖南星大建设集团有限公司；监理单位：广东力达建设工程项目管理有限公司。1、工程基本情况工程名称碧桂园嘉誉花园工程地点广东省东莞市麻涌镇东太村建筑面积（m2）13。01万建筑高度（m）高层55。2m/别墅10.4m基础形式管桩基础主体结构框剪、框架抗震等级三级抗震设防烈度7地上层数高层：17/16层;别墅区3层地下层数1标准层层高(m）3其它主要层高(m)4.42、各责任主体名称建设单位东莞市君汇房地产投资有限公司设计单位广东省博艺建筑设计院有限公司施工单位湖南星大建设集团有限公司监理单位广东力达建设工程项目管理有限公司项目经理李锦权总监理工程师谢腾友技术负责人李锦权专业监理工程师二、施工部署工艺流程如下：基层清理-排版找标高-铺抹结合层砂浆铺装检查验收根据总施工进度计划，编制屋面PC施工计划进行施工安装。因本项目为后期甲方变更未PC屋面板，故构造做法与层次相对复杂；构造用料做法:1)PC屋面保温板 2)40厚C20细石砼保护层4150双向（分格线按施工图为准） 3）1。5厚单面反应粘高分子防水卷材 4)1。5厚聚合物水泥防水涂料 5）最薄处30厚1:2。5水泥砂浆找2坡（分水线以建筑图为准)6）现浇钢筋混凝土板详PC屋面深化排版图,空白部位采用土工布+疏水板+鹅卵石装饰。三、施工准备1、技术准备 技术负责人及时组织各相关工程技术人员做好图纸自审工作，督促甲方及时组织图纸会审,并做好会审记录.根据施工图纸准备与工程相关的规范、规程及有关图集。技术人员根据建设单位提供的水准点高程及坐标位置,做好工程控制网桩的测量定位,同时做好定位桩的闭合复测工作，并做好标识加以保护。2、机具准备施工放线所需仪器与工具、铁锹、大桶、小桶、钢尺、水平尺、橡皮锤、木抹子、铁抹子.3、材料准备屋面PC规格应一致，外观整齐，密度、导热系数、耐火等级符合设计要求,使用前应根据设计要求检查其导热系数及强度,合格后方可使用。材料进场后应采取防损坏、防雨、防潮措施，搬运时应轻放,防止损伤、断裂、缺棱掉角,保证外形完整.所有材料具有出厂检验报告、合格证,并报监理审定，及时做好材料复验工作.四、施工方法及工艺要求1、施工准备施工前各相关工长要仔细看图，充分理解设计意图，掌握施工图中的细部技术要求.施工前各部门要以书面形式作好详尽的施工质量、技术、安全交底， 确保到达参与施工的每一位工人，并作好相关记录，及时解决施工队伍中间存在的疑问，确保对施工图纸以及设计要求有足够的掌握，保证施工质量和进度。准备好屋面PC(各材料必须有正规出厂合格证、检验报告等相关保证资料）,清扫基层等施工操作中各种必须的工具、用具以及安全设施.施工层下的各层做法应已按设计要求施工并验收合格。2、屋面PC安装控制要点: 屋面PC与下一层的结合应牢固、无空鼓。基层与PC结合牢固必须符合设计要求，首先试铺，排列要适当,标高、坡度等应符合设计要求。屋面PC表面应洁净、图案清晰,色泽一致，接缝平整，深浅一致，周边顺直.板块无裂纹、缺楞、掉角等缺陷。严格控制平整度，符合规范要求,铺砌之前应洒水，湿润基层，注意泛水坡度,不泛水、无积水；与管道结合处应严密牢固，无渗漏.3、施工工艺基层处理：施工前，把沾在基层上的浮浆、落地灰等垃圾清理掉,再用扫把将浮浆清理干净。找标高：根据水平标准线和设计厚度，在女儿墙上标记出水平标高控制线。排版：在铺设屋面上依照屋面PC尺寸留逢大小，排出屋面PC的放置位置，并在基层地面弹出十字控制线和分格线，分格线必须根据设计图纸向雨水口找出坡度，排砖应符合设计要求，宜避免出现屋面PC小于1/2边长的边角料。铺设结合层砂浆：铺设前应将基层彻底清理干净，在地面上拌合的1:4干硬性水泥砂浆，水泥砂浆应严格根据配合比配置。铺装:将屋面PC放置在干拌料上,用橡皮锤按标高控制线和方正控制线坐平坐正.检查验收；五、成品保护措施切割屋面PC时，不得在刚铺砌好的PC上操作。屋面PC铺装完成后，在结合层砂浆抗压强度未达到1.2Mpa前，应对此部位的进出口进行全封闭,禁止闲杂人员进出。六、质量注意事项主控项目： 面层所用的板块的品种、质量必须符合设计要求.屋面PC与下一层的结合（粘结)应牢固,无空鼓. 一般项目： 屋面PC的表面应洁净、图案清晰,色泽一致，接缝平整，深浅一致,周边顺直。板块无裂纹、掉角和缺楞等缺陷。屋面PC的允许偏差应符合规范要求。屋面PC铺设允许偏差（mm）项次项目允许偏差检查方法1表面平整度2用2m靠尺及楔形塞尺2缝格平直2拉5m线，不足5m拉通线3接缝高低差1尺量及楔形塞尺4板块间隙宽度2尺量检查七、保证质量措施组织保证措施检查覆盖率必须达到100，达不到质量要求的分项工程必须责令立即返工.技术保证体系图纸下达后,立即组织有关人员认真熟悉图纸，审查图纸，搞好图纸会审工作，将存在的图纸设计问题及时与设计单位、建设单位联系，及时协商解决.组织技术专业人员及现场施工人员认真学习国家工程验收规范、质量检查验收评定标准，组织工人班组学习施工操作规程，庆知应会，做到人人按规范、规程施工。编制合理的专项技术措施，在施工全过程中认真贯彻执行，并结合施工实际严格审批、变更及检查.原材料应事先组织进场，凡工程使用的原材料,必须按照国家验收规范要求，取样送试验室试验、检查，合格后才能进场使用，不合格者不准进场，重要原材料或半成品的选定应由建设单位、设计单位认定后采购.质量管理措施切实贯彻技术管理、质量管理和隐藏工程检验制度,施工中严格按程序办事。班组施工完每道工序后进行自检，填写自检记录交工长，工长自检后，记录交质检员，由质检员进行检验验收，评定质量等级，互检、交接检查是上道工序向下道工序班组交接，下道工序班组检查上道工序，成品保护，明确要求责任。认真严肃地推行班组自检、互检、工序交接“三检制度，执行好施工员检查与专业检查相结合的层层把关的监督检查方法。贯彻定期质量检查制度,定期进行质量检查，及时进行住处反馈，发现问题立即整改纠正.坚持质量是否决权,严肃奖罚制度，把质量指标与作业班组的个人利益挂钩，使人人有指标、有责任、有压力。加强工序管理,控制分项工程质量，必须首先加强工序管理,以工序保分项，要求施工工长一定要按照建筑工程重要工序管理内容抓好贯彻执行。强化技术交底，技术复核工作，作业前工长对操作班组作书面交底及会议交底，内容包括施工要求,操作规程、质量标准、工期等。重要分项工程或工序要进行技术复核,并做到复核记录、隐藏工程验收必须与工程同步进行，并且必须经建设单位、监理单位代表检查验收并签字认可，方可进行下道工序施工.加强生产调度，严格按施工程序组织施工，不准颠倒工序，盲目蛮干。加强成品保护教育、增强成品保护意识,贯彻成品保护条例，让人人树立爱护劳动成果的精神,给国家创造合格产品。检查验收顺序：a、工种自检；b、工种互检；c、工程交接检查；d、专职检查员专检；e、会同建设单位、监理单位检查验收。八、保证安全措施1、认真执行“安全第一、预防为主”的方针政策，制止违章作业，充分发挥专职和兼职安全员的监督作用，加强施工全过程的监督检查,重点部位危险场地，要重点监督,将事故隐患消除在萌芽状态之中，保证职工人身安全和生产的正常进行。2、施工人员遵守安全生产制度，安全操作规程和各项安全措施,作好安全交底，加强安全检查工作。3、全面推行安全标准化管理，严把施工用电、脚手架、三宝四口、施工机具等方面的部颁评定标准,并进行定期不定期检查，促进安全标准化工作的开展。4、坚持特种作业人员持证上岗制度，特种作业人员必须进行安全操作培训,考核合格后发证，无证人员不得上岗。5、各种电动机械设备必须设专用的电闸箱，及接地线和漏电保护装置，电闸箱要有专职电工定期检查，外人不得随便开箱,并有防雨措施并加锁。6、施工现场的人行通道、搅拌站、井架出入口等必须设防护棚，防止落物伤人.7、施工员、安全员要做到分工种的安全技术交底和班前交底,并有书面交底卡,并应双方签字认可，事后进行检查实施。8、正确使用防护用品和安全防护措施，进入工地人员须戴安全帽，高空作业人员必须系安全带，操作人员不得穿硬底易滑的鞋，以防滑落，距地面2米以上作业要有防护栏杆、挡板或安全网、安全帽、安全带,安全网要定期检查，不符合要求的严禁使用。9、高空作业人员必须认真细致，不得嘻笑打闹,使用工具必须放在工具袋内，不得随意乱放,避免失手坠落伤人，严禁空中抛物.10、施工机械和电气设备，不得带病运转和超负荷作业，发现不正常情况停机检查，不得在运转中修理。11、施工机械、电气设备和线路绝缘良好,电线不得与脚的架或钢筋绑在一起，各种电动机具必须按规定接地接零，并设漏电保护装置和单一开关，遇临时停电或停工休息时,必须拉闸加锁。12、建立定期安全检查制度，并做好安全检查记录。对检查出的事故隐患必须立即进行整改，并做到定人、定时间、定措施.13、加强现场消防保卫工作，现场消防道路必须畅通，消火栓标志明显.14、立体交叉作业要有安全防护措施。九、环境保护措施1、所有施工人员应保持现场卫生，生产及生活垃圾集中堆放,不得随处抛撒,并按要求清至垃圾库分类堆放。2、砂浆残渣应及时清理,以免碎片飞扬或者污染水平构件。3维护施工现场的整洁，每日工完场清，垃圾运往指定地点。4、进场材料应做好标识. 第 8页，共7页
