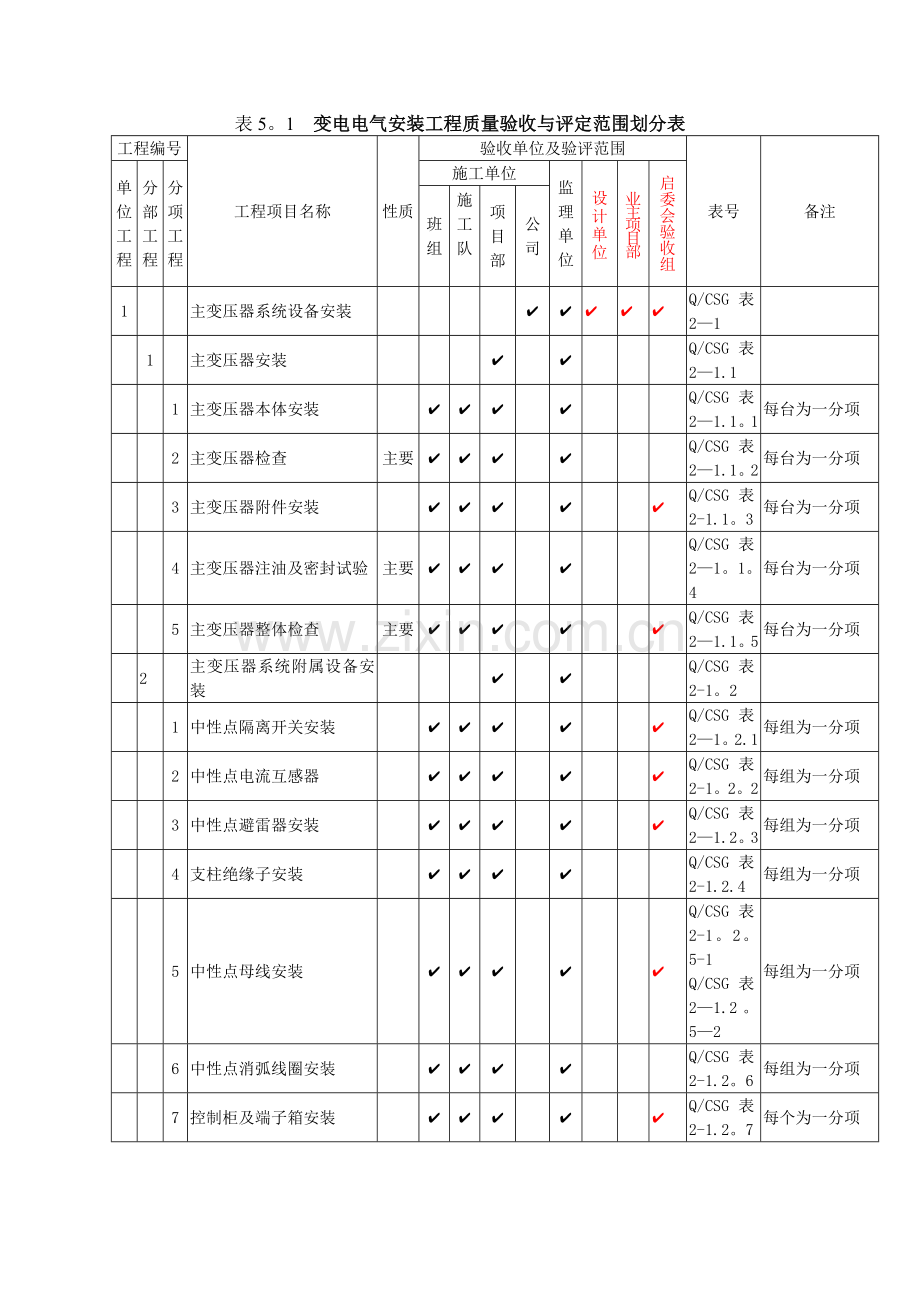

表5。1 变电电气安装工程质量验收与评定范围划分表工程编号工程项目名称性质验收单位及验评范围表号备注单位工程分部工程分项工程施工单位监理单位设计单位业主项目部启委会验收组班组施工队项目部公司 1 主变压器系统设备安装 ✔ ✔ ✔ ✔ ✔ Q/CSG表2—1 1 主变压器安装 ✔ ✔ Q/CSG表2—1.1 1 主变压器本体安装 ✔ ✔ ✔ ✔ Q/CSG表2—1.1。1 每台为一分项 2 主变压器检查主要 ✔ ✔ ✔ ✔ Q/CSG表2—1.1。2 每台为一分项 3 主变压器附件安装 ✔ ✔ ✔ ✔ ✔ Q/CSG表2-1.1。3 每台为一分项 4 主变压器注油及密封试验主要 ✔ ✔ ✔ ✔ Q/CSG表2—1。1。4 每台为一分项 5 主变压器整体检查主要 ✔ ✔ ✔ ✔ ✔ Q/CSG表2—1.1。5 每台为一分项 2 主变压器系统附属设备安装 ✔ ✔ Q/CSG表2-1。2 1 中性点隔离开关安装 ✔ ✔ ✔ ✔ ✔ Q/CSG表2—1。2.1 每组为一分项 2 中性点电流互感器 ✔ ✔ ✔ ✔ ✔ Q/CSG表2-1。2。2 每组为一分项 3 中性点避雷器安装 ✔ ✔ ✔ ✔ ✔ Q/CSG表2—1.2。3 每组为一分项 4 支柱绝缘子安装 ✔ ✔ ✔ ✔ Q/CSG表2-1.2.4 每组为一分项 5 中性点母线安装 ✔ ✔ ✔ ✔ ✔ Q/CSG表2-1。2。5-1 Q/CSG表2—1.2。5—2 每组为一分项 6 中性点消弧线圈安装 ✔ ✔ ✔ ✔ Q/CSG表2-1.2。6 每组为一分项 7 控制柜及端子箱安装 ✔ ✔ ✔ ✔ ✔ Q/CSG表2-1.2。7 每个为一分项 8 二次回路检查及接线 ✔ ✔ ✔ ✔ ✔ Q/CSG表2-1.2.8 每个为一分项 10 主变压器带电试运主要 ✔ ✔ Q/CSG表2-1.10 每台为一分部 2 保护、控制及直流设备安装 ✔ ✔ ✔ ✔ ✔ Q/CSG表2-2 1 主控、继电器室设备安装 ✔ ✔ Q/CSG表2—2.1 每一小室为一分部 1 控制、保护屏安装 ✔ ✔ ✔ ✔ ✔ Q/CSG表2—2。1.1 每列为一分项 2 整流逆变类盘柜安装 ✔ ✔ ✔ ✔ ✔ Q/CSG表2-2.1.2 每列为一分项 3 二次回路检查及接线 ✔ ✔ ✔ ✔ ✔ Q/CSG表2—2.1。3 每列为一分项 2 蓄电池组安装 ✔ ✔ Q/CSG表2—2。2 1 蓄电池台架、屏柜安装 ✔ ✔ ✔ ✔ Q/CSG表2-2。2。1 每列为一分项 2 蓄电池安装 ✔ ✔ ✔ ✔ ✔ Q/CSG表2-2.2.2 每组为一分项 3 蓄电池充、放电主要 ✔ ✔ ✔ ✔ ✔ Q/CSG表2—2。2.3 每组为一分项 3 ×××k V配电装置安装 ✔ ✔ ✔ ✔ ✔ Q/CSG表2-3 每一电压等级为一单位 1 主母线及旁路母线安装 ✔ ✔ Q/CSG表2-3.1 1 绝缘子串安装 ✔ ✔ ✔ ✔ ✔ Q/CSG表2-3.1。1 每档为一分项 2 支柱绝缘子安装 ✔ ✔ ✔ ✔ Q/CSG表2-3.1.2 每组为一分项 3 软母线安装主要 ✔ ✔ ✔ ✔ ✔ Q/CSG表2—3。1.3 每档为一分项 4 管形母线安装主要 ✔ ✔ ✔ ✔ Q/CSG表2—3.1。4 每组母线为一分项 5 接地隔离开关安装 ✔ ✔ ✔ ✔ ✔ Q/CSG表2-3.1.5 每组为一分项 2 电压互感器及避雷器安装 ✔ ✔ Q/CSG表2—3.2 1 避雷器安装 ✔ ✔ ✔ ✔ ✔ Q/CSG表2—3。2.1 每组为一分项 2 互感器安装主要 ✔ ✔ ✔ ✔ ✔ Q/CSG表2-3.2.2-1 Q/CSG表2—3。2。2-2 每组为一分项 3 隔离开关安装 ✔ ✔ ✔ ✔ ✔ Q/CSG表2—3。2。3 每组为一分项 4 支柱绝缘子安装 ✔ ✔ ✔ ✔ Q/CSG表2—3.2.4 每组为一分项 5 引下线及设备连线安装 ✔ ✔ ✔ ✔ ✔ Q/CSG表2—3.2。5 每间隔为一分项 6 端子箱安装 ✔ ✔ ✔ ✔ ✔ Q/CSG表2-3.2.6 每个为一分项 7 二次回路检查及接线 ✔ ✔ ✔ ✔ ✔ Q/CSG表2-3。2.7 每个为一分项 3 ×××kV进出线(含母联、分段及旁路）间隔安装 ✔ ✔ Q/CSG表2—3。3 每回/串为一分部 1 隔离开关安装主要 ✔ ✔ ✔ ✔ ✔ Q/CSG表2-3.3。1 每组为一分项 2 断路器安装主要 ✔ ✔ ✔ ✔ ✔ Q/CSG表2-3。3。2—1 Q/CSG表2-3。3.2—2 Q/CSG表2-3.3.2-3 每组为一分项 3 电流互感器的安装 ✔ ✔ ✔ ✔ ✔ Q/CSG表2-3.3。3—1 Q/CSG表2-3。3。3-2 每组为一分项 4 避雷器安装 ✔ ✔ ✔ ✔ Q/CSG表2—3.3.4 每组为一分项 5 穿墙套管安装 ✔ ✔ ✔ ✔ Q/CSG表2-3.3。5 每组为一分项 6 支柱绝缘子安装 ✔ ✔ ✔ ✔ Q/CSG表2—3。3.6 每组为一分项 7 母线安装主要 ✔ ✔ ✔ ✔ ✔ Q/CSG表2-3。3.7—1 Q/CSG表2-3.3.7-2 每组为一分项 8 引下线及设备连线安装 ✔ ✔ ✔ ✔ ✔ Q/CSG表2-3.3.8 每间隔为一分项 9 电压互感器安装 ✔ ✔ ✔ ✔ ✔ Q/CSG表2—3。3.9—1 Q/CSG表2—3。3.9-2 每组为一分项 10 端子箱安装 ✔ ✔ ✔ ✔ ✔ Q/CSG表2—3.3。10 每个为一分项 11 二次回路检查接线 ✔ ✔ ✔ ✔ ✔ Q/CSG表2—3。3。11 每个为一分项 4 ×××kV配电柜安装 ✔ ✔ Q/CSG表2-3.4 1 配电柜安装 ✔ ✔ ✔ ✔ ✔ Q/CSG表2—3。4.1—1 Q/CSG表2—3.4。1-2 每台为一分项 2 硬母线安装主要 ✔ ✔ ✔ ✔ ✔ Q/CSG表2-3.4.2 每段为一分项 3 真空断路器检查主要 ✔ ✔ ✔ ✔ ✔ Q/CSG表2—3。4。3 每台为一分项 4 二次回路检查接线 ✔ ✔ ✔ ✔ ✔ Q/CSG表2-3。4。4 每列为一分项 5 限流电抗器安装 ✔ ✔ Q/CSG表2—3.5 1 母线安装主要 ✔ ✔ ✔ ✔ ✔ Q/CSG表2-3.5。1 每段为一分项 2 穿墙套管安装 ✔ ✔ ✔ ✔ Q/CSG表2-3.5.2 每组为一分项 3 限流电抗器安装主要 ✔ ✔ ✔ ✔ ✔ Q/CSG表2-3.5.3 每组为一分项 4 支柱绝缘子安装 ✔ ✔ ✔ ✔ Q/CSG表2—3。5。4 每组为一分项 10 ×××kV配电装置带电试运行主要 ✔ ✔ Q/CSG表2-3.10 每电压侧为一分部工程 4 ×××k V封闭式组合电器安装 ✔ ✔ ✔ ✔ ✔ Q/CSG表2-4 1 ×××k V封闭式组合电器检查安装 ✔ ✔ Q/CSG表2—4。1 1 基础检查及设备支架安装 ✔ ✔ ✔ ✔ ✔ Q/CSG表2—4.1.1 每单元为一分项 2 封闭式组合电器本体检查安装主要 ✔ ✔ ✔ ✔ ✔ Q/CSG表2-4.1.2 每单元为一分项 3 电压互感器、避雷器安装主要 ✔ ✔ ✔ ✔ ✔ Q/CSG表2-4.1。3-1 Q/CSG表2-4。1.3-2 每组为一分项 2 ×××k V封闭式组合电器配套设备安装 ✔ ✔ Q/CSG表2—4。2 1 电压（电流）互感器安装 ✔ ✔ ✔ ✔ ✔ Q/CSG表2-4.2。1—1 Q/CSG表2-4。2.1—2 每组为一分项 2 避雷器安装 ✔ ✔ ✔ ✔ ✔ Q/CSG表2—4.2。2 每组为一分项 3 引下线及设备连线安装 ✔ ✔ ✔ ✔ ✔ Q/CSG表2—4。2。3 每间隔为一分项 4 悬式绝缘子串安装 ✔ ✔ ✔ ✔ Q/CSG表2-4.2.4 每档为一分项 3 ×××k V封闭式组合电器控制设备安装 ✔ ✔ Q/CSG表2—4。3 1 控制柜及端子箱安装 ✔ ✔ ✔ ✔ ✔ Q/CSG表2-4。3.1 每个为一分项 2 二次回路检查及接线 ✔ ✔ ✔ ✔ ✔ Q/CSG表2-4.3。2 每个为一分项 10 ×××k V封闭式组合电器带电试运行主要 ✔ ✔ Q/CSG表2-4。10 5 站用配电装置安装 ✔ ✔ ✔ ✔ ✔ Q/CSG表2-5 1 站用变压器安装 ✔ ✔ Q/CSG表2-5。1 1 油浸变压器安装主要 ✔ ✔ ✔ ✔ ✔ Q/CSG表2-5。1.1 每台为一分项 2 干式变压器安装主要 ✔ ✔ ✔ ✔ ✔ Q/CSG表2—5.1。2 每台为一分项 2 站用低压配电装置安装 ✔ ✔ Q/CSG表2-5.2 1 低压配电盘安装 ✔ ✔ ✔ ✔ ✔ Q/CSG表2—5。2。1 每列为一分项 2 硬母线安装 ✔ ✔ ✔ ✔ ✔ Q/CSG表2-5。2.2 每段为一分项 3 二次回路检查接线 ✔ ✔ ✔ ✔ ✔ Q/CSG表2—5。2。3 每列为一分项 3 网栏安装 ✔ ✔ Q/CSG表2-5.3 1 网栏安装检查 ✔ ✔ ✔ ✔ Q/CSG表2-5。3。1 每套为一分项 10 站用低压配电装置带电试运主要 ✔ ✔ Q/CSG表2—5。10 6 无功补偿装置安装 ✔ ✔ ✔ ✔ ✔ Q/CSG表2—6 1 干式电抗器安装 ✔ ✔ Q/CSG表2—6。1 1 干式电抗器安装主要 ✔ ✔ ✔ ✔ ✔ Q/CSG表2—6.1。1 每组为一分项 2 硬母线安装 ✔ ✔ ✔ ✔ ✔ Q/CSG表2-6。1。2 每组为一分项 3 引下线及设备连线安装 ✔ ✔ ✔ ✔ ✔ Q/CSG表2-6.1。3 每间隔为一分项 2 油浸电抗器安装 ✔ ✔ Q/CSG表2—6.2 1 油浸电抗器本体安装 ✔ ✔ ✔ ✔ ✔ Q/CSG表2—6。2。1 每台为一分项 2 油浸电抗器器身检查主要 ✔ ✔ ✔ ✔ ✔ Q/CSG表2-6。2。2 每台为一分项 3 油浸电抗器附件安装 ✔ ✔ ✔ ✔ ✔ Q/CSG表2-6.2.3 每台为一分项 4 油浸电抗器注油及密封试验主要 ✔ ✔ ✔ ✔ ✔ Q/CSG表2—6。2.4 每台为一分项 5 油浸电抗器整体检查主要 ✔ ✔ ✔ ✔ ✔ Q/CSG表2—6.2。5 每台为一分项 6 中性点电抗器安装 ✔ ✔ ✔ ✔ ✔ Q/CSG表2—6.2。6 每台为一分项 7 中性点母线安装 ✔ ✔ ✔ ✔ ✔ Q/CSG表2-6。2.7—1 Q/CSG表2—6。2。7-2 每组为一分项 8 引下线及设备连线安装 ✔ ✔ ✔ ✔ ✔ Q/CSG表2-6。2。8 每间隔为一分项 9 控制柜及端子箱安装 ✔ ✔ ✔ ✔ ✔ Q/CSG表2—6.2.9 每个为一分项 10 二次回路检查及接线 ✔ ✔ ✔ ✔ ✔ Q/CSG表2—6。2。10 每个为一分项 3 电容器组安装 ✔ ✔ Q/CSG表2—6。3 1 电容器组安装 ✔ ✔ ✔ ✔ ✔ Q/CSG表2-6.3.1 每组为一分项工程 2 放电线圈安装 ✔ ✔ ✔ ✔ ✔ Q/CSG表2-6.3.2 每组为一分项工程 3 接地隔离开关安装 ✔ ✔ ✔ ✔ ✔ Q/CSG表2—6.3.3 每组为一分项工程 4 硬母线安装 ✔ ✔ ✔ ✔ ✔ Q/CSG表2-6。3。4 每组为一分项工程 5 引下线及设备连线安装 ✔ ✔ ✔ ✔ ✔ Q/CSG表2—6。3.5 每间隔为一分项工程 4 网栏安装 ✔ ✔ Q/CSG表2-6。4 1 网栏安装检查 ✔ ✔ ✔ ✔ ✔ Q/CSG表2—6.4.1 每套为一分项工程 10 电容器组带电试运行主要 ✔ ✔ Q/CSG表2—6.10-1 每组为一分部工程油浸式电抗器带电试运行主要 ✔ ✔ Q/CSG表2-6。10—2 每组为一分部工程 7 全站电缆施工 ✔ ✔ ✔ ✔ ✔ Q/CSG表2—7 1 电缆管配制及敷设 ✔ ✔ Q/CSG表2-7.1 1 电缆管配制及敷设 ✔ ✔ ✔ ✔ Q/CSG表2-7。1。1 每个电压等级区域为一分项 2 电缆支架安装 ✔ ✔ Q/CSG表2—7。2 1 电缆支架安装 ✔ ✔ ✔ ✔ Q/CSG表2—7.2.1 每个电压等级区域为一分项 3 电缆敷设 ✔ ✔ Q/CSG表2—7.3 1 电缆敷设 ✔ ✔ ✔ ✔ ✔ Q/CSG表2—7。3。1 每个电压等级区域为一分项 2 光缆敷设 ✔ ✔ ✔ ✔ ✔ Q/CSG表2—7。3。2 每个电压等级区域为一分项 3 直埋电缆敷设 ✔ ✔ ✔ ✔ Q/CSG表2-7。3.3 每根电缆为一分项 4 电力电缆终端及中间接头制作安装 ✔ ✔ Q/CSG表2—7。4 1 电力电缆终端制作及安装 ✔ ✔ ✔ ✔ ✔ Q/CSG表2-7。4。1 10kV以下每个电压等级为一分项，10kV每根为一分项， 10kV以上每接头/终端为一分项 2 电力电缆中间接头制作安装 ✔ ✔ ✔ ✔ ✔ Q/CSG表2—7。4。2 每个接头为一个分项 5 控制电缆终端制作安装 ✔ ✔ Q/CSG表2-7。5 1 控制电缆终端制作安装 ✔ ✔ ✔ ✔ Q/CSG表2—7.5.1 每个电压等级区域为一分项 6 35kV及以上电压等级电缆线路 ✔ ✔ Q/CSG表2-7.6 1 35kV及以上电压等级电缆线路敷设主要 ✔ ✔ ✔ ✔ ✔ Q/CSG表2-7.6。1 每根为一个分项 7 电缆防火与阻燃 ✔ ✔ Q/CSG表2—7.7 1 电缆防火与阻燃主要 ✔ ✔ ✔ ✔ ✔ Q/CSG表2-7.7。1 每个电压等级区域为一分项 8 全站防雷及接地装置安装 ✔ ✔ ✔ ✔ ✔ Q/CSG表2—8 1 避雷针及引下线安装 ✔ ✔ Q/CSG表2—8.1 1 避雷针及引下线安装主要 ✔ ✔ ✔ ✔ ✔ ✔ Q/CSG表2-8.1。1 每支为一分项 2 接地装置安装 ✔ ✔ Q/CSG表2-8。2 1 屋外接地装置安装主要 ✔ ✔ ✔ ✔ ✔ ✔ Q/CSG表2—8。2。1 每个电压等级区域为一分项 2 屋内接地装置安装主要 ✔ ✔ ✔ ✔ ✔ Q/CSG表2-8.2。2 每个附属间为一分项
