芜湖三山区光伏发电项目一期集瑞联合重工有限公司8MWp光伏发电项目工程
安防视频监控系统
技术规范书
南京国联电力工程设计有限公司
2016年11月
目录
一总则3
二工程具体要求4
三技术要求5
四其它要求7
五保修服务7
六现场安装、调试7
七包装、运输、储存7
八主要设备清单8
九质量保证9
十检验和验收9

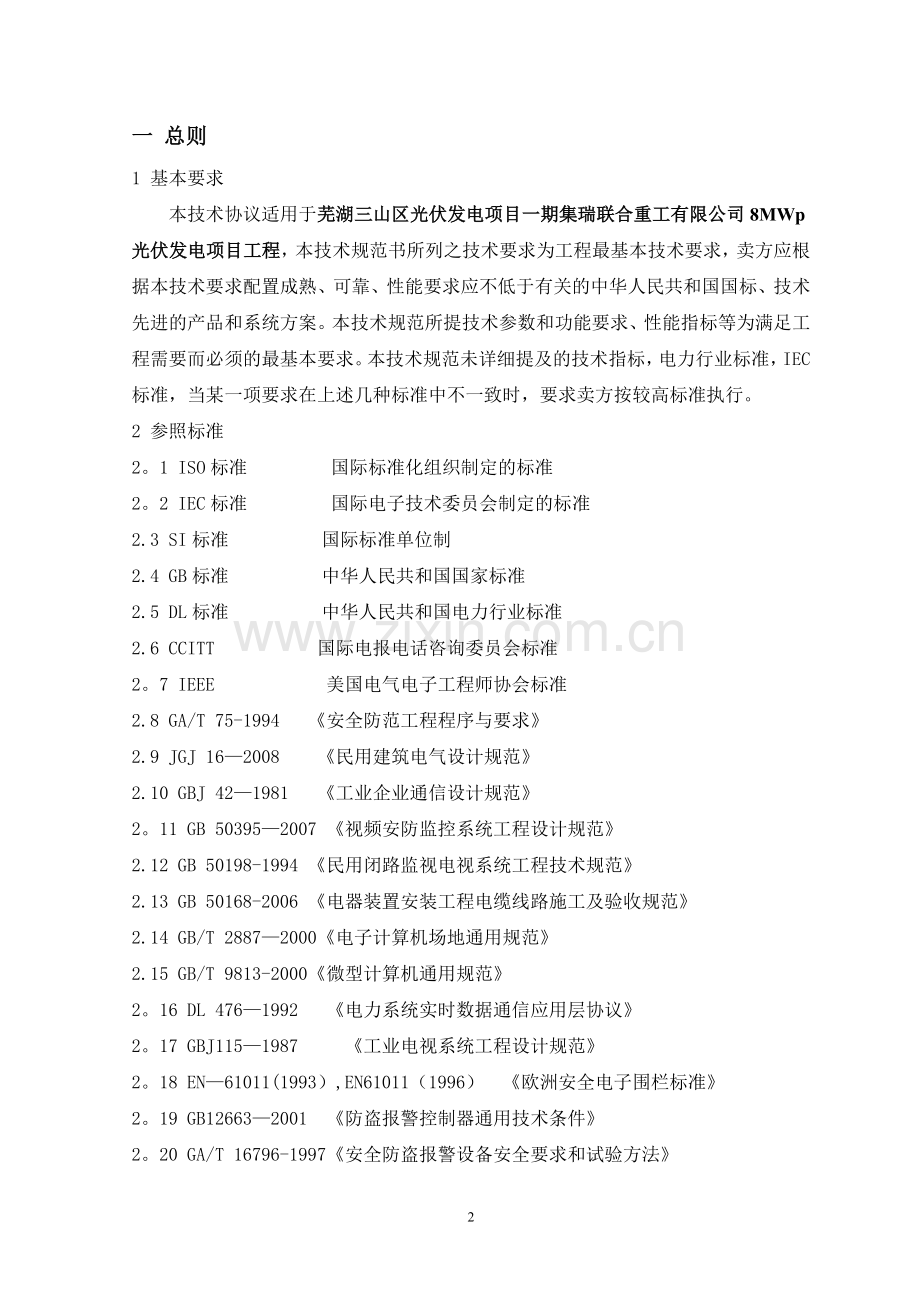

一 总则
1 基本要求
本技术协议适用于芜湖三山区光伏发电项目一期集瑞联合重工有限公司8MWp光伏发电项目工程，本技术规范书所列之技术要求为工程最基本技术要求，卖方应根据本技术要求配置成熟、可靠、性能要求应不低于有关的中华人民共和国国标、技术先进的产品和系统方案。本技术规范所提技术参数和功能要求、性能指标等为满足工程需要而必须的最基本要求。本技术规范未详细提及的技术指标，电力行业标准，IEC标准，当某一项要求在上述几种标准中不一致时，要求卖方按较高标准执行。
2 参照标准
2。1 ISO标准 国际标准化组织制定的标准
2。2 IEC标准 国际电子技术委员会制定的标准
2.3 SI标准 国际标准单位制
2.4 GB标准 中华人民共和国国家标准
2.5 DL标准 中华人民共和国电力行业标准
2.6 CCITT 国际电报电话咨询委员会标准
2。7 IEEE 美国电气电子工程师协会标准
2.8 GA/T 75-1994 《安全防范工程程序与要求》
2.9 JGJ 16—2008 《民用建筑电气设计规范》
2.10 GBJ 42—1981 《工业企业通信设计规范》
2。11 GB 50395—2007 《视频安防监控系统工程设计规范》
2.12 GB 50198-1994 《民用闭路监视电视系统工程技术规范》
2.13 GB 50168-2006 《电器装置安装工程电缆线路施工及验收规范》
2.14 GB/T 2887—2000《电子计算机场地通用规范》
2.15 GB/T 9813-2000《微型计算机通用规范》
2。16 DL 476—1992 《电力系统实时数据通信应用层协议》
2。17 GBJ115—1987 《工业电视系统工程设计规范》
2。18 EN—61011(1993）,EN61011（1996） 《欧洲安全电子围栏标准》
2。19 GB12663—2001 《防盗报警控制器通用技术条件》
2。20 GA/T 16796-1997《安全防盗报警设备安全要求和试验方法》
2.21 GAT70－94 GAT75－94《中华人民共和国安全行业标准》
2。22 IEC529 防护等级
2.23 IEC 61000-4—2 静电放电实验
2。24 IEC 61000—4—3 辐射静电实验
2。25 IEC 61000-4—4 快速瞬变干扰实验
2。26 IEC 61000—4—5 浪涌抗干扰性实验
3 工作范围
卖方的工作范围将包括下列内容,但不仅仅限于此内容。
3。1 负责合同设备的工厂试验、包装和运输。
3.2 负责合同设备的参数设置。
3。3 负责提供合同设备的技术文件和图纸资料.
3.4负责合同设备现场调试和保证期内的维修服务。
3。5指导合同设备现场安装，参加现场验收.
4 环境参数要求
A 安装地点:户外
B 环境温度：本工程场区的多年最热月平均气温29。5℃,多年月极端最高气温40。9℃，多年月极端最低气温—8℃
C 海拔高度:〈1000m
D抗震设防烈度： 6度，基本地震加速度为0.05.
二 工程具体要求
视频监控系统可以实现对光伏电站主要设备、关键设备安装地点以及周围环境进行全天24小时实时的监视,同时对光伏电站周围的人员活动进行监视，并具备周边防盗报警、摄像追踪记忆功能。借此全面、及时了解全站发生情况，满足光伏电站的安全要求及少人职守或无人职守要求。
主要监视范围及监视对象视频监控系统监视范围如下,但不限于此：
1、实现对光伏电站区域内场景情况的远程监视;
2、能监视光伏电站围栏全线的情况；
3、 监视站内箱变、逆变器、组件等重要设备的外观运行状态。
4、 对光伏电站站内关键部位进行防火、防盗自动监控，可进行周界、室内、门禁的报警安全布控，如配电室搬运设备门、通往屋面通道等；
5、 光伏电站现场的图像信息可供安监、保卫等其他部门利用.
三 技术要求
1 主系统功能要求
卖方应根据本技术协议中的各项要求及招标文件所附总平面布置图及综合楼的平面图完成光伏电站图像监视系统的组态设计,并在技术协议中提出相应的系统图,技术协议中的供货清册应包括本站图像监视系统所需的所有软、硬件及安装材料。
图像监视系统，应包括监视上述范围及对象的图像监视系统的全套设备,主要有：图像监视控制设备、各种类型的摄像机、保安报警设备以及相应的辅助设备、材料（包括全部连接缆线）等，其中连接电缆数量由卖方根据需要决定。
整个系统应由监控终端进行控制；当发生报警时,站端嵌入式硬盘录像机可传送报警信息，并能联动相关设备,如启动照明灯光、警笛等.
系统还应具有与监控中心或各监控终端进行接口和远传的功能。其中监控中心或现有MIS用户终端只需安装相应软件和授权就能实现站内图像监视终端的功能，而不需要安装专用硬件设备。
要求采用国际上先进的MPEG4视频压缩技术和基于IP网络的视频传输技术,可使系统的先进性保持10—15年；从而保护现有的投资.
图像清晰度高,画面细微逼真,可以以低带宽传输每秒30幅画面的高质量图像.
提供视频图像的实时监视和录像存储, 所有现场图像均可同时在控制中心上显示，也可通过普通键盘或鼠标操作将视频图像切换到背投大屏幕上切换显示，系统的配置可支持多种摄像机。
可以自动/手动对任意摄像机画面进行切换.
可以4画面、9画面、16画面切换显示现场图像，并可以进行任意画面的放大与组合。
对图像的储存为30天。
具有自动切换功能,各画面可按设定的顺序自动切换 .
具有频道丢失功能，当频道信号丢失，屏幕会显示频道号码机相应的报警，如有多个报警，可利用分割系统同时监视。
通过点击主界面可以对各前端设备(监视点现场所安装设备）进行控制。
发生报警时，可进行报警联动，进行报警录像。
可以根据需要进行手动和定时录像以及抓拍。
可以对历史资料进行检索,查询，回放等操作。
系统服务区可以进行自动管理，包括设备在线检测、连接管理、自我诊断、网络诊断等。
对所有系统操作具有日志记录。
具有远传功能,支持2M、以太网、RS485与RS232串口传输方式。
支持语音监听功能。
2 主系统性能要求
要求36路视频输入（可扩），4路音频输入。
本系统要求选择成熟、稳定、运行良好、技术质量可靠的设备,以确保系统运行稳定。
图像压缩保证高实施性,图像延时小于1秒。
传输协议基于TCP/IP协议组.
系统比较开放，兼容性强，可与站内其他网络连接。
系统平均无故障工作时间大于20000小时。
要求系统可扩展,易操作，易维护,功能完备。
视频服务器每块硬盘容量大于500G，至少有4块硬盘。
3 摄像机要求
具有全天侯防护，风扇连续工作,加热器能自动启动。
具有很好的防雷、防突波、防浪涌保护措施。
视频输出为75欧姆BNC.
摄像元件为1/3”COLOR CCD.
室外摄像机最低照度要低于0。1lux（彩色）与0。01lux(黑白）,室内摄像机最低照度为0。03lux.
室外摄像机信噪比大于50分贝，室内摄像机信噪比大于55分贝.
分 辨 率：水平高于550线,垂直高于350线.
放大倍数:光学放大不低于20倍，电子放大不低于10倍。
预置时间：室外摄像机预置时间小于1秒。
旋 转：摄像机角度可手动调整。
4 其他设备要求
球罩要耐高温、耐老化、抗强风、抗腐蚀、抗冻、防水、防酸雨.
四 其它要求
按照上述各项技术功能要求及性能要求提出的内容包括：
产品样本及使用说明书8份。
系统的功能及各项技术指标.
提供的网络介质、传输规约及配置软件种类和各项软件功能。
系统软件对用户的透明度.
类似项目的系统产品出厂和投运记录清单。
保证质量的措施:硬件采购、筛选、试验手段、出厂检验等.
卖方承担系统整体调试的责任及完成期限，并提出保证售后服务的期限及紧急处理事故的到现场时间。
对用户培训的内容及时间，用户化工作的计划、设计联络会的计划安排。
交货时提供的各项技术文件清单及份数。
五 保修服务
本系统质保期为五年,终生维修.
在质保期内系统发生故障时，卖方将免费及时提供技术指导，更换板件和元部件，直到派工程师到现场服务。
在合同所定设备质保期后，卖方保证以合理的价格提供维修服务以及以成本收取维修、扩充用的备件和设备的材料费。
六 现场安装、调试
本工程在设备安装、调试过程中,买方负责按卖方提供的“系统安装"中的要求满足现场条件，并负责埋管，卖方负责买方提供的设备搬运、安装、系统的内部连接、调试以及所有布线,同时在买方埋管时需提前到现场配合买方施工,确定埋管位置。卖方负责提供的系统安装调试后，由卖方工程师负责检查和系统加电启动。
七 包装、运输、储存
卖方的设备应符合铁路、公路和海运部门有关规定，包装坚硬，能经受运输、装卸、搬运，并应采取防护措施,以防受潮、雨淋、生锈、腐蚀、损坏、变形，此项措施应针对合同设备的不同特性和要求采取,以便保证设备在不受任何损毁劣化情况下抵达安装现场.
八 主要设备清单
序号
名称
规格型号
单位
数量
供应商
1
视频服务器

台
2
国内一线品牌
2
硬盘
1T
块
4
国内一线品牌
3
计算机

台
1
国内一线品牌
4
液晶显示器
22”
台
1
国内一线品牌
5
36倍红外一体化快速球形摄像机
箱、逆变旁
台
8
国内一线品牌
6
36倍红外一体化快速球形摄像机
屋顶
台
6
国内一线品牌
7
室外立杆、室外球机支架、防爆防护罩

套
14
厂家配供
8
25倍半球形摄像机（固定式）
配电室内
台
2
国内一线品牌
9
网络交换机

台
1
国内一线品牌
10
协议转换器

台
1
国内一线品牌
11
视频监控柜
2260×800×600
面
1
国内一线品牌
12
视频电缆
SYV—75-5
Km

按现场实际长度提供
13
电源电缆
RVV 2×1。0
Km

按现场实际长度提供
14
控制电缆
RVVP 2×1。0
Km

按现场实际长度提供牌
15
网线

m
30
按现场实际长度提供
16
安装配件

1批

厂家按需提供
注：厂家可根据自己产品性能调整供货范围但必须保证供货的完整性,并负责安装、调试.
九 质量保证
卖方保证为本合同提供的设备是全新的,而且符合技术要求.
卖方保证提交的技术文件清晰完整，并应满足本合同设备的安装、调试、运行和维护需要。
在质保期内,卖方制造的部件、模块、装置或设备由于质量问题发生损坏，应由卖方无偿负责更换。
卖方保证制造过程中的所有工艺、材料等均应符合本规范书的规定.
十 检验和验收
工厂试验和验收（FAT）:
在设备出厂前，买方将对合同设备进行工厂验收.工厂验收在培训期间进行，卖方应提供工厂检验大纲供买方确认。
工厂检验包括功能试验和对各种接口进行模拟测试,包括有条件的通信软件的测试。工厂检验的全部测试工具和仪器由卖方提供，费用由卖方承担。
现场验收(SAT）：
现场验收应在系统安装调试完毕,准备投入试运行时进行.该试验应在卖方工程师参加并指导下由买方负责完成。
现场验收开始前2周,卖方应提出SAT大纲经买方认可。
现场验收应达到本技术协议要求的功能和技术性能要求.SAT的一般仪表由买方准备,专用工具和仪器由卖方提供.SAT的测试报告需经双方技术人员签字才能生效。
