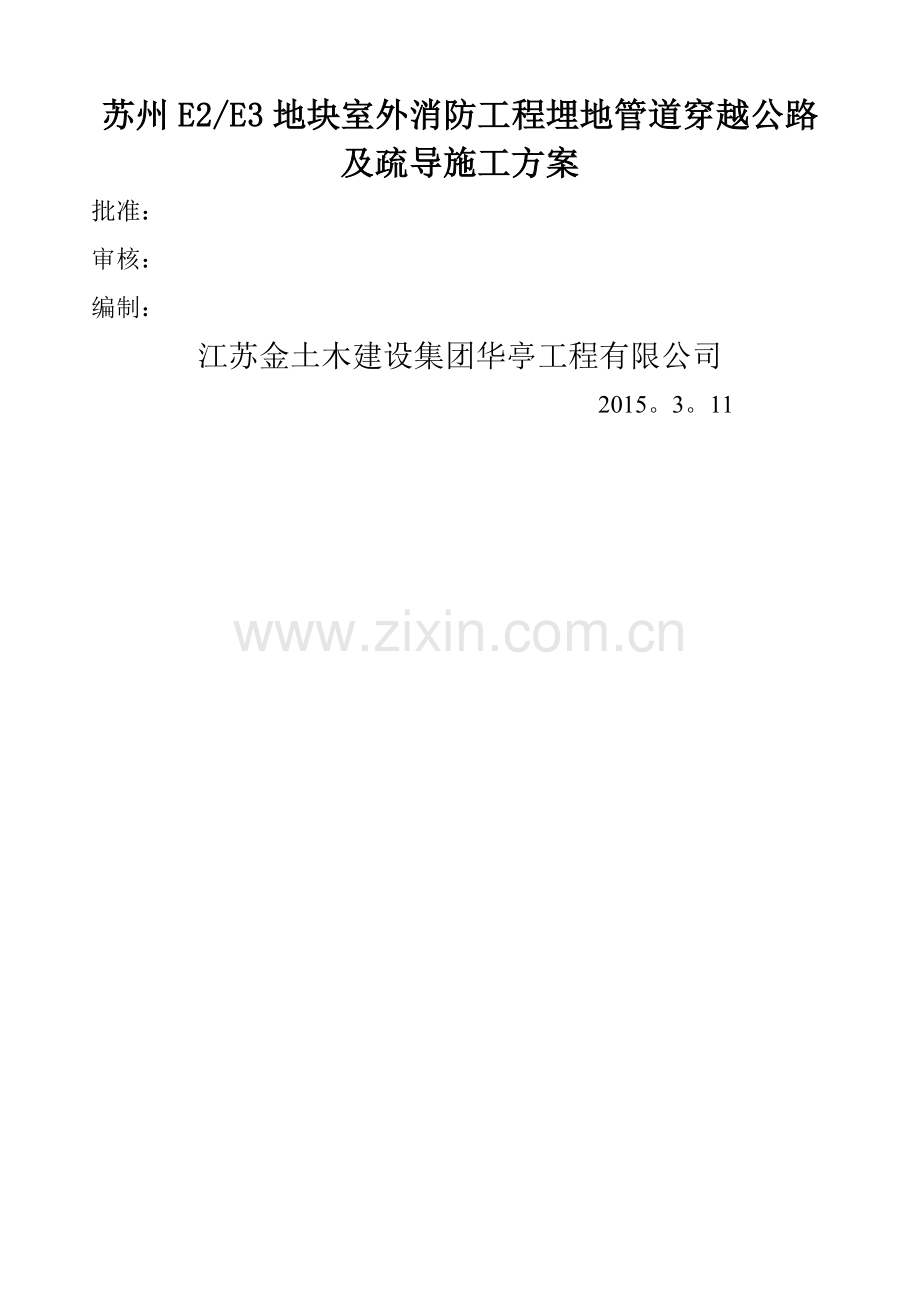

苏州E2/E3地块室外消防工程埋地管道穿越公路及疏导施工方案
批准：
审核：
编制：
江苏金土木建设集团华亭工程有限公司
2015。3。11

目 录
1、工程概况及编制说明：1
2、现场调查2
3、施工组织人员2
4、横穿公路路径2
5、封闭道路施工方法2
6、施工所用机具一览表3
7、施工流程3
8、施工准备3
9、探坑开挖4
10、穿越排水沟4
11、混凝土路面破除4
12、埋管沟开挖5
13、消防管道安装5
14、细砼包封浇筑5
15、埋管沟回填6
16、施工安全措施6
17、安全组织管理和措施7
18、安全防护措施7
19、施工进度计划8
20、施工质量计划8

1工程概况及编制说明
1.1. 工程概况
工程名称：苏地2006—G—77号地铁商品住宅(E2地块)工程
建设地点：苏州市相城区荣泰街马路
建设单位：苏州市相城区城市建设有限责任公司
设计单位:苏州江南意造建筑设计有限公司
施工单位：江苏金土木建设集团华亭工程有限公司
监理单位：苏州工业园区建设监理有限责任公司
1.2. 施工范围
本施工方案的范围包括横穿荣泰街马路管道的预埋及车辆疏导。
按照合同文件和设计图纸规定的要求,完成室外消防系统管道穿越马路顺利完工，疏导车辆顺利通行.及设备配置、原材料及设备的采购、现场安装、有效可靠的运行、竣工验收、通过工程所在地公安消防部门建筑工程消防验收（甲方需提供相关消防报审、验收手续文件），进行操作和维修人员的技术培训、竣工资料移交、提供完善的售后服务和维护保养等,以及正常运行所需的所有其它必要产品、项目.
1.3. 编制依据
为确保室外消防管道穿越荣泰街马路工程顺利进行，交付给建设单位一个优质工程,我们特为本工程编制出该施工方案.
依据甲方提供的室外消防给水施工图纸、文件及甲方要求并按照以下国家规范、法律、标准进行编制.
《给水排水管道工程施工及验收规范》（GB50268—2008）
《建筑给水排水及采暖工程施工质量验收规范》（GB50242—2002）
《建筑工程施工质量验收统一标准》（GB50300—2002）
2、现场调查情况
(1）勘查时间：2015年03月9日;
(2）勘查单位:江苏金土木建设集团华亭工程有限公司
（3）勘查情况：
由北区和中区向南区输送消防管道共7个回路，横穿荣泰街马路共计 米，需开挖马路预埋管道。具体详见施工平面图。
3 施工组织人员情况
项目负责人:
工程技术经理:
现场工作负责人:
现场安全员:
现场技术员:
施工班组成员:
4横穿公路路径
本方案主要是针对横穿荣泰街马路埋管施工，根据设计单位提供的施工图及施工现场的实际情况，从新建的23＃楼东侧及24＃楼西侧开挖马路埋管施工。
5封闭道路施工方法
开挖马路埋管工程经过车道为了不阻塞交通，因此施工现场围护采用施工围栏绳把东侧、西侧道路分别临时围封，实施半封闭式施工.并在施工地点来车方向200米设置导向警示标志，施工时开挖的余土要及时外运，保持道路畅通，清运渣土要采取防漏措施，运输途中不得遗撒.
第 1 页 共 8页

6施工所用机具一览表
序号
材料及机具名称
单位
数量
备 注

1
挖掘机
台
1

2
装载机
台
1

3
切割机
台
1

4
铁锹
把
10

5
水泵
台
2

6
镐头
把
8

7
水准仪
台
1

8
塔尺
个
1

9
卷尺
个
1

10
经纬仪
台
1

7施工流程
埋管放样→探测地下管线→做好防护管线措施→道路砼切割→机械开挖→人工清理→监理单位验槽→碎石浇筑→C10垫层浇筑→球墨铸铁管安装→C20细砼浇筑包封→细沙回填夯实→恢复路面。
8施工准备
4.1封闭道路施工、交通管理部门手续办理完善，施工现场警示标志配备齐全.
4。2 施工现场达到障碍物基本清除,混凝土路面破除、具备开挖施工条件。
4。3掌握现场地形、地貌、建筑物、各种地下管线和其他设施的情况。
4.4编制施工技术方案,对施工顺序、机械选型等做出详细的计划.
4。5施工前进行现场交桩即由相关单位指定坐标点和高程点。
4。6临时水准点、高程桩、管道沟轴线控制桩的设置要便于观察且必须牢固并有标识和保护措施，经业主、总承包单位和监理复核，做好记录签字确认后方可使用,而且定期按规定进行校核。
4.7施工前，对现场施工人员进行施工交底,指出地下埋有电缆和管道的标高及坐标位置.
4。8施工所需的材料、人员、施工机具已准备到位.
9探坑开挖
根据现场施工测量放线位置，依据施工详图及现场技术交底情况，在穿越公路两边采用人工探挖三个点,将地下障碍暴露。穿越管道的管沟均采用人工开挖,挖深至设计底标高。开挖过程中控制好平面开挖尺寸及深度，避免破坏地下隐蔽电缆及管线。
10穿越排水沟
施工现场路边南、北两侧各有排水沟一条,排水沟属于公路路面排水系统，本工程埋管施工完毕后，将公路排水系统恢复原样。
11混凝土路面破除
开挖路面之前先放线标记出埋管宽度边沿线，再用切割机在水泥路面开挖两边界切缝,然后对道路进行机械破碎后再开挖，采用挖掘机开挖混凝土路面。开挖前依据放坡系数设计出开挖埋管沟断面的尺寸。
12埋管沟开挖
埋管沟槽施工采用机械开挖，人工配合清槽，土方外运至指定土场，施工前，对沟槽底板进行整平，放出沟槽中心线，按设计的高度和宽度利用沟槽土模浇筑混凝土底板垫层.混凝土标号为C10，采用商品混凝土，厚度10cm。浇筑时严格按要求振捣,直到完全密实为止.浇筑后进行收光并做到及时养护，确保混凝土的强度。沟槽底板应朝排水方向5％放坡,以便排水。考虑到挖掘机作业时易破坏沟下已有电缆和管道，避免发生挖掘机挖断电缆和管道事故，在已经探测到的管道及电缆周围500mm处采用人工开挖，开挖土方堆在管沟边缘外800mm位置处.开挖过程中控制好挖机的作业范围.
13消防管道安装
在埋管沟底板混凝土垫层达到设计强度后，再铺设消防管道，排管的铺设要求平、直，管枕按每2米安装一道,每段的接头要加套密封圈，保证连接严密，不得有砂粒渗入，管道接头衔接长度必须达到设计要求,管道安装要求进行逐层排管的铺设,进入施工井端的管道口要用管堵密封严实，防止细砼浇筑时漏进混凝土.
14细砼包封浇筑
本工程埋管包封采用C20混凝土浇筑（购买商品混凝土），工井之间每段管道安装结束后再浇筑C20混凝土，浇筑时要振捣密实，严禁漏振。浇筑完毕后做到及时养护，确保砼强度。
15埋管沟回填
管道细砼浇筑完工后，进行细沙回填，以机械为主，人工配合。分层回填，每层厚度为30cm，并进行夯实。细沙回填的厚度为90cm，回填厚度必须达到设计要求。
16施工安全措施
本着"安全第一、预防为主”的方针,为确保施工的安全顺利进行，特制定以下安全措施.
1.施工现场成立安全领导小组，负责施工期间现场安全管理,安全措施的落实工作，出现安全事故隐患的组织和协调等；
2。施工前,对现场施工的人员进行安全法规教育，以提高施工人员遵守安全规定的自觉性;
3。设置施工控制区域,对施工作业路面进行围挡,进入施工区域的人员必须正确佩戴防护用品。施工区域明显位置处设置安全警示牌;
4.施工前,动土、动火等相关作业票据已开据；
5。针对施工现场有可能发生安全事故的原因，采取下列应对措施：
6。为防止火灾、爆炸事故的发生,做到氧气瓶、乙炔瓶与用火点间距，三者之间应大于10m，并应立放氧气瓶、乙炔瓶，两者不得混放在一起，避免爆炸事故的发生。在施工现场动火，就近应有必备的消防设施.
7。 如遇大雨、台风、五级以上大风等恶劣气候，影响施工安全时，应停止作业.
8。为防止发生事故,工器具使用前应检查是否完好，作业前，将可能发生事故的区域隔离，无关人员不得入内.
9。为防止触电事故的发生，现场接线均应严格按“三相五线制”进行,现场所用、柴油发电机、电焊机、开关箱应按规定接地良好，电线不得与金属物绑在一起;严禁擅自接用电源，非电工不得从事电气作业.现场使用的手持电动工具，必须配漏电保护器。
17安全组织管理和措施
1.成立工程安全领导小组，以负责工程的安全管理工作,具体人员及分工如下：
组长：
副组长:
专责安全员：
18安全防护措施
1.本工程处于相城荣泰街交通道路上施工,车流量不大，开工前必须组织工人学习有关的安全制度和交通知识，使每个人都明确“安全"二字的重要性，增强安全施工作业的规范和遵守交通规则。掌握在施工中怎样做到安全、怎样才能更好的做到自我保护。
2.夜间作业时，工人必须穿着具有反光的制服。
3.要在围栏绳四周挂安全标志牌.，并在道路上设置“道路施工、车辆慢行”的交通标志.
4。班组的安全教育应有计划的进行。要求每班组每周进行一次安全教育活动.内容为：本班组的工程工作中安全的要点；所使用的机械设备的性能及防护装置的作用；指定一名机具操作者更要掌握清楚，最后由班组长进行安全交底。
5.现场施工机具用电线须有良好的绝缘接地；悬挂操作规程,由专人看护操作。
6.严格执行安全生产责任制及公司规定的有关安全制度,对施工工序进行经常性检查.强化过程监督,制止违章作业，保证施工安全。
7。必须制定安全技术措施和安全技术交底,针对具体工序有可能发生的危险的预兆应提出相应的预防措施，并在施工中认真执行以技术保安全。
8。加强交叉作业区的安全管理，职工进入现场必须按规定着装，戴好安全帽,开挖作业按规定要求施工，并设专人监护。
19施工进度计划
在保证施工安全，施工质量的前提下，实行交叉流水作业，该段埋管沟在设计深度没有岩石的情况下,计划用5个工作日完成。
20施工质量计划
施工中,各道工序均要严格按照施工操作规程进行实作,做到标准化规范化作业，同时，对于专业性强的工种必须持证上岗,确保工程质量.
