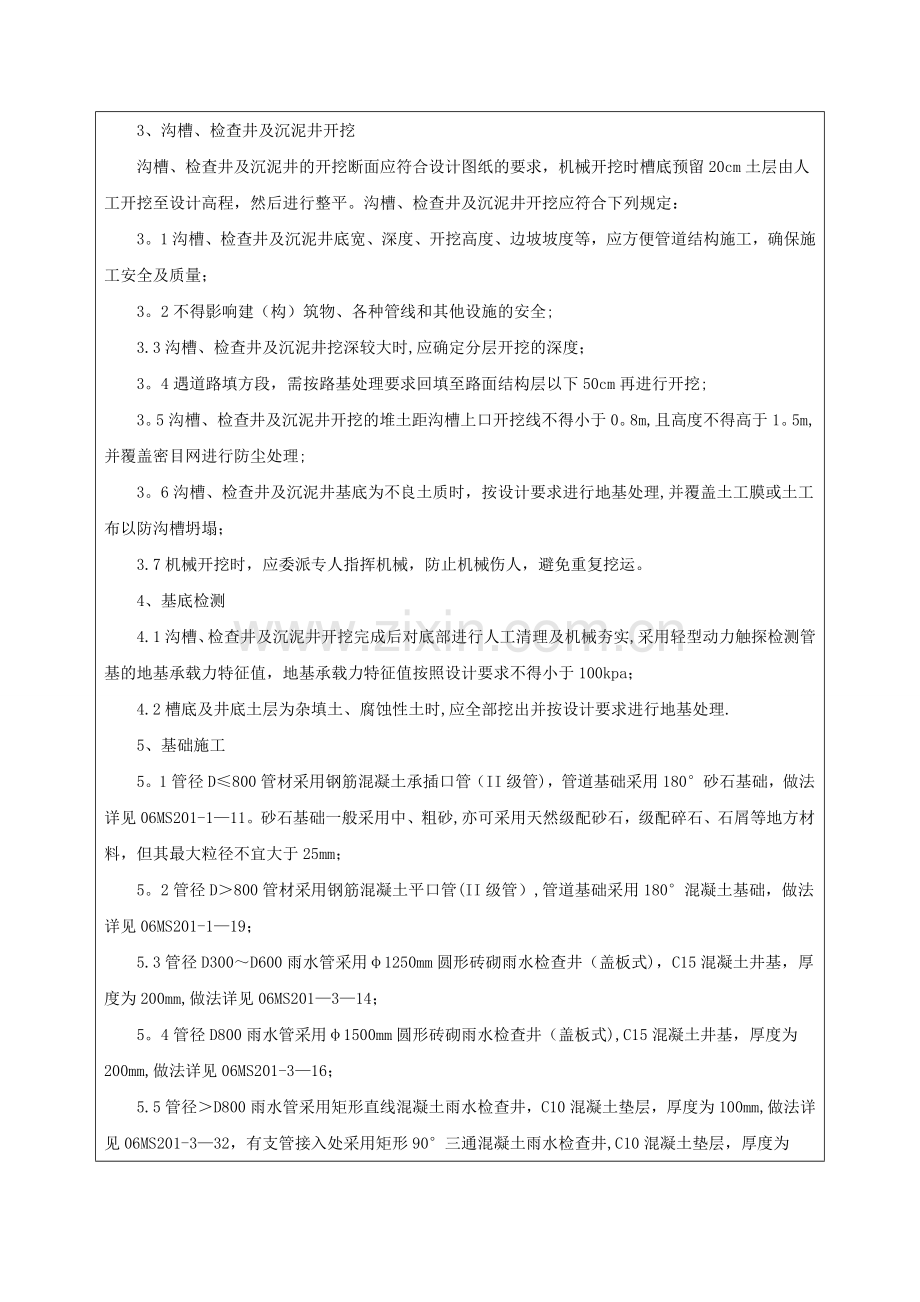

技 术 交 底 书单位:中铁十四局济南市政项目部 编号:主送单位五工班工程项目雨水管道施工工程名称/部位交底日期2016。08。15中铁十四局济南市政项目部四工班：现将济南中央商务区市政项目部区段内的雨水沟管道施工技术方案及要求交底如下，望你工班认真学习，严格按要求组织施工.一、工程概况中铁十四局济南中央商务区市政项目部，市政道路共三条，分别为天辰路、规划2号路和景观轴1号路，天辰路西起茂岭二号路，东至奥体西路，全长1037米，规划2号路北起工业南路,南至解放东路，全长1711米，景观轴1号路西起姚家东路，东至景观轴2号路，全长210米,道路总长2958米;管廊工程:位于天辰路（在茂岭二号路与茂岭三号路之间路段),设计长度514m；其余配套工程包含：道路、管线综合、雨水、污水、给水(中水)、道路照明、景观绿化、交通工程、海绵城市等工程。二、施工流程熟悉设计图纸及相关资料放出沟槽上下口开挖线沟槽、检查井及沉泥井开挖基底检测基础施工管道安装检查井及沉泥井施工沟槽回填。 三、施工方法及步骤1、熟悉设计图纸及相关资料仔细阅读相关设计图及图集.2、 放出沟槽上下口开挖线测量人员按照设计图纸放出开挖线，沟槽按1:0.33放坡，沟槽底部开挖宽度应符合图纸设计要求,沟槽底部宽度计算公式为：B=D+2a+2t,具体尺寸详见设计图。式中：B一沟槽底部开挖宽度 D一管道内径 a一管基尺寸 t一管道壁厚3、 沟槽、检查井及沉泥井开挖沟槽、检查井及沉泥井的开挖断面应符合设计图纸的要求，机械开挖时槽底预留20cm土层由人工开挖至设计高程，然后进行整平。沟槽、检查井及沉泥井开挖应符合下列规定：3。1沟槽、检查井及沉泥井底宽、深度、开挖高度、边坡坡度等，应方便管道结构施工，确保施工安全及质量；3。2不得影响建（构）筑物、各种管线和其他设施的安全;3.3沟槽、检查井及沉泥井挖深较大时,应确定分层开挖的深度；3。4遇道路填方段，需按路基处理要求回填至路面结构层以下50cm再进行开挖;3。5沟槽、检查井及沉泥井开挖的堆土距沟槽上口开挖线不得小于0。8m,且高度不得高于1。5m,并覆盖密目网进行防尘处理;3。6沟槽、检查井及沉泥井基底为不良土质时，按设计要求进行地基处理,并覆盖土工膜或土工布以防沟槽坍塌；3.7机械开挖时，应委派专人指挥机械，防止机械伤人，避免重复挖运。4、 基底检测4.1沟槽、检查井及沉泥井开挖完成后对底部进行人工清理及机械夯实,采用轻型动力触探检测管基的地基承载力特征值，地基承载力特征值按照设计要求不得小于100kpa；4.2槽底及井底土层为杂填土、腐蚀性土时,应全部挖出并按设计要求进行地基处理.5、 基础施工5。1管径D800管材采用钢筋混凝土承插口管（II级管)，管道基础采用180砂石基础，做法详见06MS201-111。砂石基础一般采用中、粗砂,亦可采用天然级配砂石，级配碎石、石屑等地方材料，但其最大粒径不宜大于25mm；5。2管径D800管材采用钢筋混凝土平口管(II级管）,管道基础采用180混凝土基础，做法详见06MS201-119；5.3管径D300D600雨水管采用1250mm圆形砖砌雨水检查井（盖板式)，C15混凝土井基，厚度为200mm,做法详见06MS201314；5。4管径D800雨水管采用1500mm圆形砖砌雨水检查井（盖板式),C15混凝土井基，厚度为200mm,做法详见06MS201-316；5.5管径D800雨水管采用矩形直线混凝土雨水检查井，C10混凝土垫层，厚度为100mm,做法详见06MS201-332，有支管接入处采用矩形90三通混凝土雨水检查井,C10混凝土垫层，厚度为100mm,做法详见06MS201334,矩形90四通混凝土雨水检查井，做法详见06MS2013-36;5。6沉泥井位置详见雨水纵断图，坑深0.5m,做法详见06MS201-3124。6、 管道安装 6.1管道安装前应进行外观检查并清理干净管道内杂物，发现裂缝、保护层脱落、空鼓、接口掉角等缺陷，应修补并经鉴定合格后方可使用。承插口或企口多种接口应平直,环形间隙应均匀，灰口应整齐、密实、饱满；6。2管径D800时,管道接口采用钢筋混凝土承插口管橡胶圈接口。应在管道插口工作面、柔性橡胶圈及管道承口内表面涂抹肥皂泥或润滑液，涂抹完成后，将起始管道固定在检查井内， 采用机械加人工对接，必要时备用手拉葫芦.被对接的管道两侧位置固定完成后,将插口垫平,承插推入位置应符合要求，承插口工作面用毛刷清洗干净，施工时画出标记,检查四周均匀一致，套入胶圈，缓慢插入，随时检查，贴插口壁使胶圈沿着一个方向依次均匀滚入承口，直至完全进入水平线位置。安装完毕后用一探尺伸入间隙中,以确定胶圈位置是否正确,并且没有扭曲现象，接口处具体做法详见06MS2011-23; 6。3管径D800时，管道接口采用钢丝网水泥砂浆抹带接口.应在管道抹带宽度内管外壁凿毛，并刷洗干净、润湿.抹第一层砂浆时,应注意找正，使管道连接缝在抹带范围正中,并压实使之与管壁黏结牢固，在表面划出线槽,以利于与第二层更好地结合.待第一层砂浆初凝后抹第二层，用弧形抹子持压成形，初凝后再用抹子赶光压实。管带抹好后，应立即用湿纸带覆盖,并铺以草袋或草帘，3一4小时后，要洒水养护，避免产生裂缝与脱落现象，接口处具体做法详见06MS201-129;6。4冬季水泥砂浆抹带接口的防冻养生措施6。4。1抹带后，应用预制木架架于管带上，或先盖松散稻草10cm厚,然后再盖草帘；6。4。2草帘盖1一3层,根据气温选定；6。4。3保持密封,防风，强度达到50%以上后改为填土覆盖避免受冻;6。4。4对水泥砂浆有防冻要求时,拌和水泥砂浆时应加入相应外加剂；7、 检查井及沉泥井施工7.1圆形砖砌雨水检查井施工流程：开挖浇筑砼垫层砌筑流槽(1500mm检查井加设踏步同侧脚窝）抹座浆安装管道砌筑发砖券及井墙(安装预埋塑钢踏步）安装盖板抹三角灰安装井筒养护安装井盖;7。2圆形砖砌雨水检查井井室高度自井底至盖板底净高一般为1800mm，埋深不足时酌情减少；井墙用M7。5水泥砂浆砌MU10砖；抹面、勾缝、座浆、三角灰均使用1：2防水水泥砂浆；7。3矩形直线混凝土雨水检查井施工流程:开挖浇筑砼垫层绑扎井室总体钢筋(安装预埋塑钢踏步)浇筑底板砼支井墙模板浇筑井墙拆模砌筑流槽（加设踏步同侧脚窝具体做法详见06MS2013131）安装盖板抹三角灰安装井筒养护安装井盖；7.4矩形直线混凝土雨水检查井井室高度自井底至盖板底净高一般为1800mm，埋深不足时酌情减少;井墙及底板混凝土为C25 S4,钢筋HPB235级钢、HRB335级钢；钢筋锚固长度为33d、搭接长度40d；基础下层钢筋保护层为40mm，其它为35mm；座浆、三角灰均使用1：2防水水泥砂浆.8、 沟槽回填 8。1沟槽回填材料采用3水泥石屑，材料组成为50石屑+47石屑粉+3%水泥;8.2沟槽回填前,沟内杂物清理干净，且不得有积水；8.3沟槽管道回填应两侧同时进行，井室周围的回填应与管道回填同时进行，回填材料压实后应与井壁紧贴;8。4沟槽回填3%水泥石屑每层厚度不超过20cm,分层打夯后满足压实度要求，且不得损伤管道。编 制： 审 核： 签 收: 日 期：会议签到表工程项目名称：中铁十四局济南中央商务区(一期）市政项目经理部日期：地点：主持人：会议名称:交底内容：序号姓 名职务序号姓 名职务12122232342452562672782892910301131123213331434153516361737183819392040
