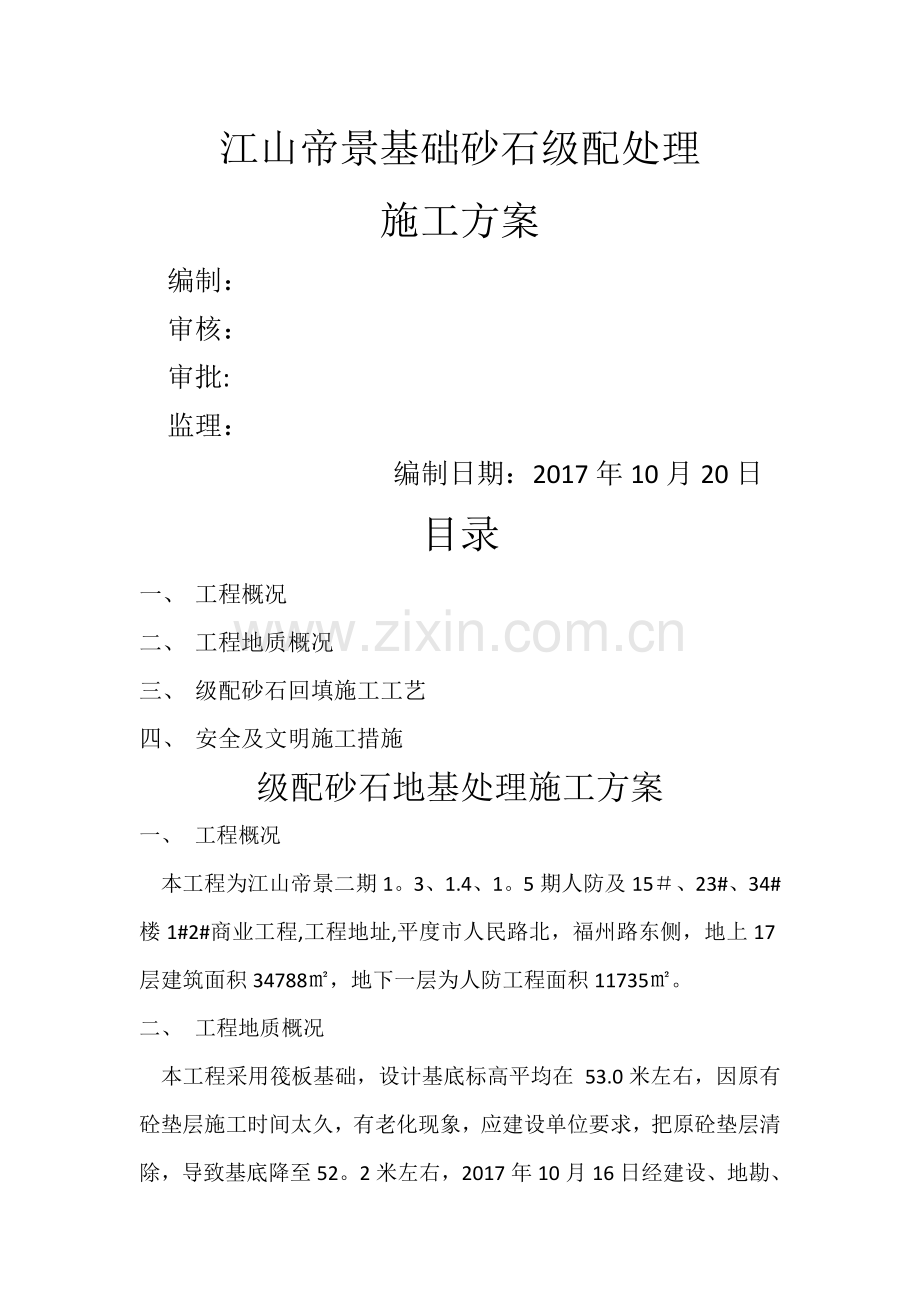

级配砂石地基处理施工方案.doc

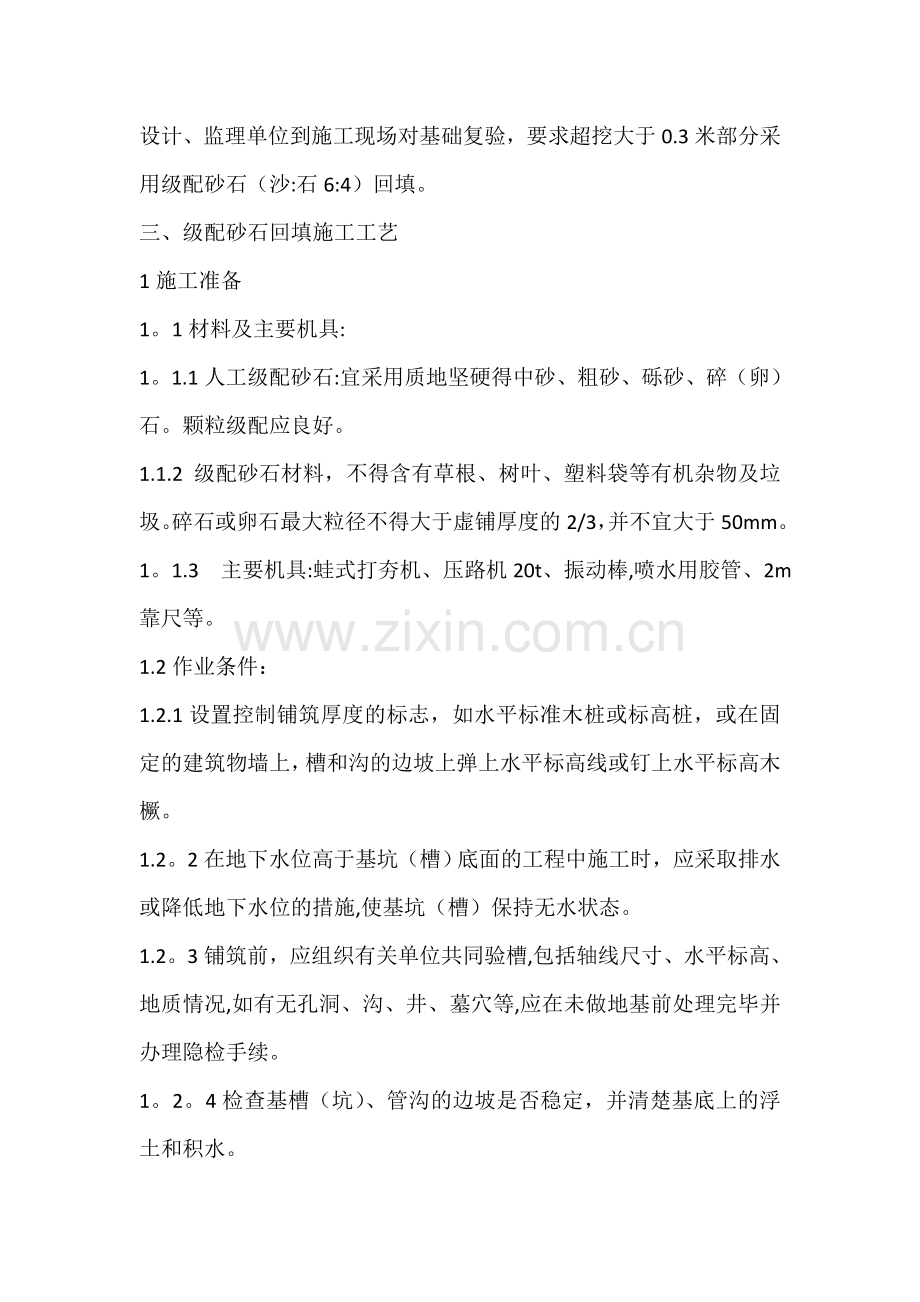

江山帝景基础砂石级配处理施工方案编制：审核：审批:监理： 编制日期：2017年10月20日目录一、 工程概况二、 工程地质概况三、 级配砂石回填施工工艺四、 安全及文明施工措施级配砂石地基处理施工方案一、 工程概况本工程为江山帝景二期1。3、1.4、1。5期人防及15、23#、34#楼1#2#商业工程,工程地址,平度市人民路北，福州路东侧，地上17层建筑面积34788，地下一层为人防工程面积11735。二、 工程地质概况本工程采用筏板基础，设计基底标高平均在 53.0米左右，因原有砼垫层施工时间太久，有老化现象，应建设单位要求，把原砼垫层清除，导致基底降至52。2米左右，2017年10月16日经建设、地勘、设计、监理单位到施工现场对基础复验，要求超挖大于0.3米部分采用级配砂石（沙:石6:4）回填。三、级配砂石回填施工工艺1施工准备1。1材料及主要机具:1。1.1人工级配砂石:宜采用质地坚硬得中砂、粗砂、砾砂、碎（卵）石。颗粒级配应良好。1.1.2 级配砂石材料，不得含有草根、树叶、塑料袋等有机杂物及垃圾。碎石或卵石最大粒径不得大于虚铺厚度的2/3，并不宜大于50mm。1。1.3 主要机具:蛙式打夯机、压路机20t、振动棒,喷水用胶管、2m靠尺等。1.2作业条件：1.2.1设置控制铺筑厚度的标志，如水平标准木桩或标高桩，或在固定的建筑物墙上，槽和沟的边坡上弹上水平标高线或钉上水平标高木橛。1.2。2在地下水位高于基坑（槽）底面的工程中施工时，应采取排水或降低地下水位的措施,使基坑（槽）保持无水状态。1.2。3铺筑前，应组织有关单位共同验槽,包括轴线尺寸、水平标高、地质情况,如有无孔洞、沟、井、墓穴等,应在未做地基前处理完毕并办理隐检手续。1。2。4检查基槽（坑）、管沟的边坡是否稳定，并清楚基底上的浮土和积水。3操作工艺 3.1工艺流程：检验砂石质量 分层铺筑按比例级配的砂石洒水夯实或碾压找平验收3。2对级配砂石进行技术鉴定，如是人工级配砂石，应将砂石拌合均匀，其质量应达到设计要求或规范的规定。3。3分层铺筑砂石3。31 铺筑砂石的每层厚度，一般为1520cm，不宜超过30cm，分层厚度可用样桩控制，视不同条件，可选用夯实或压实的方法。大面积的砂石垫层，铺筑厚度可达35cm，采用20t的压路机碾压.3。3。2砂和砂石地基底面宜铺设在同一标高上,如深度不同时，基土面应挖成踏步和斜坡形,搭搓处应注意压（夯）实。施工应按先深后浅的顺序进行.3。3。3分段施工时,接搓处应做成斜坡,每层接槎处的水平距离应错开0.51。0m，并且应充分压（夯）实。3.3.4铺筑的砂石应级配均匀。如发现砂窝或石子成堆现象,应将该处砂子或石子挖出，分别填入级配好的砂石.3。4洒水:铺筑级配砂石在夯实碾压前，应根据其干湿程度和气候条件,适当地洒水以保持其干湿程度，最佳含水量，一般为812。3。5夯实或碾压；夯实或碾压的遍数，由现场试验确定。用蛙式打夯机时，应保持落距为400500mm，要一夯压半夯.夯夯相接,全面夯实，一般不少于3遍.采用压路机往复碾压，一般碾压不少于4遍，其轮距搭接不小于50cm.边缘和转角处应用人工或蛙式打夯机补夯密实.3.6找平和验收：3.61 施工时应分层找平，夯压密实,并应设置纯砂检查点,用200cm3的环刀取样；测定干砂的质量密度。下层密实度合格后，方可进行上层施工。用贯入法测定质量时，用贯入仪、钢筋或钢叉等以贯入度进行检查，小于试验所确定的贯入度为合格.3。6。2最后压（夯)实完成后，表面应拉线找平，并且要符合设计规定的标高。4质量标准4。1 保证项目:4。1。1基地土质必须符合设计要求.4。1.2纯砂检查点的干砂质量密度，必须符合设计要求和施工规范的规定.4.2基本项目:4。2。1级配砂石的配料正确，拌合均匀，虚铺厚度符合规定，夯压密实。4.2.2分层留街搓位置正确，方法合理，接搓夯压密实,平整.5成品保护5.1回填砂石时，应注意保护好现场轴线桩、标准高程桩,防止碰撞位移，并应经常复测。5。2地基范围内不应该留有孔洞.完工后如无技术措施,不得在影响其稳定的区域内进行挖掘工程。5。3施工中必须保证边坡稳定,防止边坡坍塌。5.4夜间施工时，应合理安排施工顺序，配备足够的照明设施；防止级配砂石不准或铺筑超厚.6应注意的质量问题6。1大面积下沉：主要是未按质量要求施工，分层铺筑过厚、碾压编数不够、洒水不足等。要求严格执行操作工艺的要求。6.2局部下沉：边缘和转角处夯达不实，留、接搓没按规定搭接和夯实。对边角处的夯打不得遗漏.6.3级配不良：应配专人及时处理砂窝、石堆等问题。6。4在地下水位以下的砂石地基，其最下层的铺筑厚度可适当增加50mm6。5密实度不符合要求:坚持分层检查砂石地基的质量.每层的纯砂检查点的干砂质量密度。必须符合规定，否则不能进行上一层的砂石施工。7 质量记录7。1施工现场的工程地质勘察报告。7。2地基钎探记录7。3地基隐蔽验收记录四、安全及文明施工措施1砂石回填施工时，基坑内搭建上下通行坡道材料采用48钢管。基坑外围设1。2米高的防护栏杆，夜间施工入口处设照明警示装置并悬挂标志。2基坑周围在维护栏杆下砌筑30cm高挡土坎，避免雨水流入基坑内。3各施工队在每道工序施工前进行班前安全技术交底，提高作业者的自我防范意识，认真执行安全技术操作规程。4、非施工人员严禁进入施工现场,进入现场人员必须戴安全帽。施工中需要电源时应找专业电工接线，严禁私接电源.5、施工机械应严格按操作规程操作,机械的各种安全装置齐全有效。
