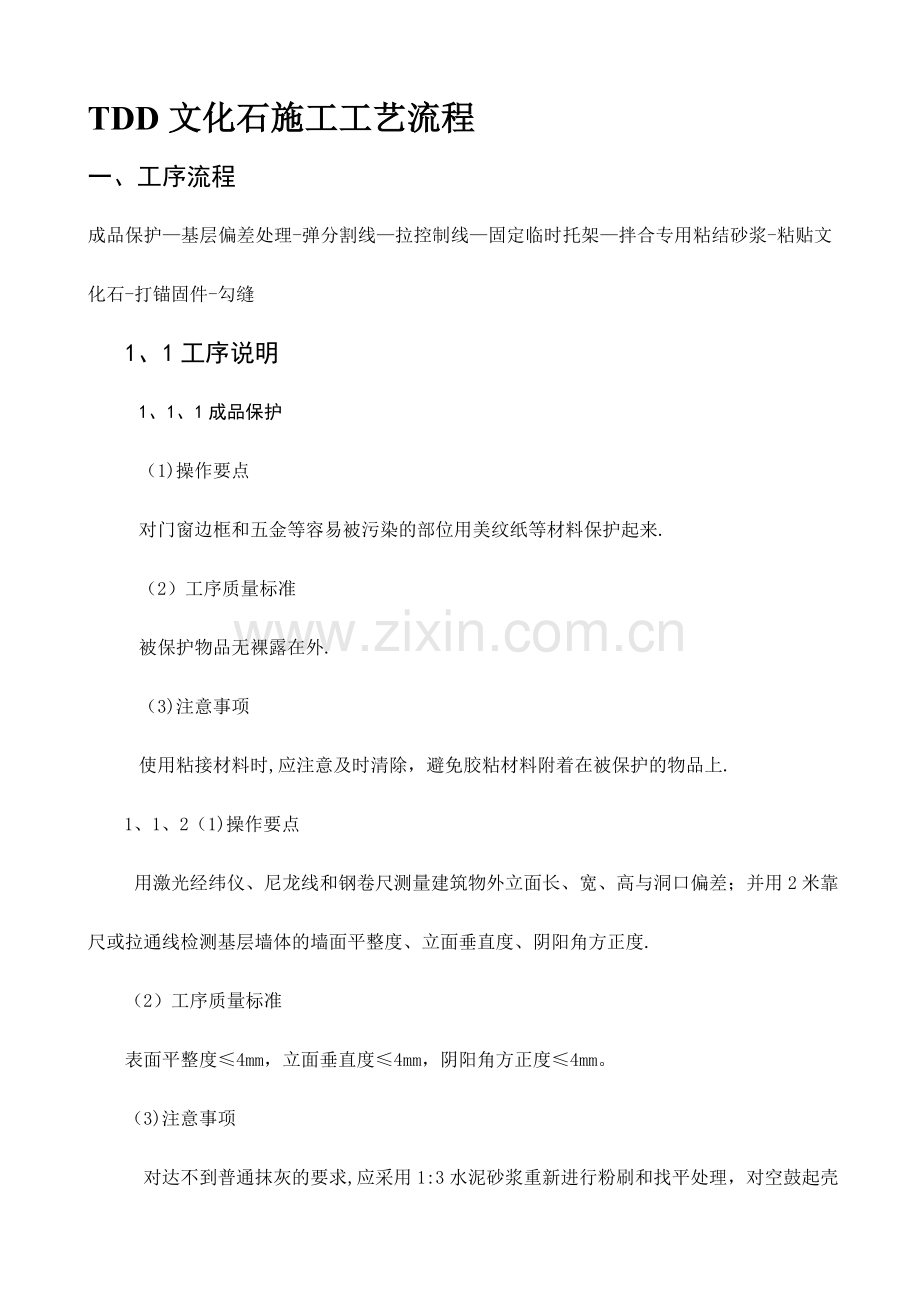

TDD文化石施工工艺流程
一、 工序流程
成品保护—基层偏差处理-弹分割线—拉控制线—固定临时托架—拌合专用粘结砂浆-粘贴文化石-打锚固件-勾缝
1、1工序说明
1、1、1成品保护
（1)操作要点
对门窗边框和五金等容易被污染的部位用美纹纸等材料保护起来.
（2）工序质量标准
被保护物品无裸露在外.
（3)注意事项
使用粘接材料时,应注意及时清除，避免胶粘材料附着在被保护的物品上.
1、1、2（1)操作要点
用激光经纬仪、尼龙线和钢卷尺测量建筑物外立面长、宽、高与洞口偏差；并用2米靠尺或拉通线检测基层墙体的墙面平整度、立面垂直度、阴阳角方正度.
（2）工序质量标准
表面平整度≤4mm，立面垂直度≤4mm，阴阳角方正度≤4mm。
（3)注意事项
对达不到普通抹灰的要求,应采用1:3水泥砂浆重新进行粉刷和找平处理，对空鼓起壳的地方应敲除后修补.

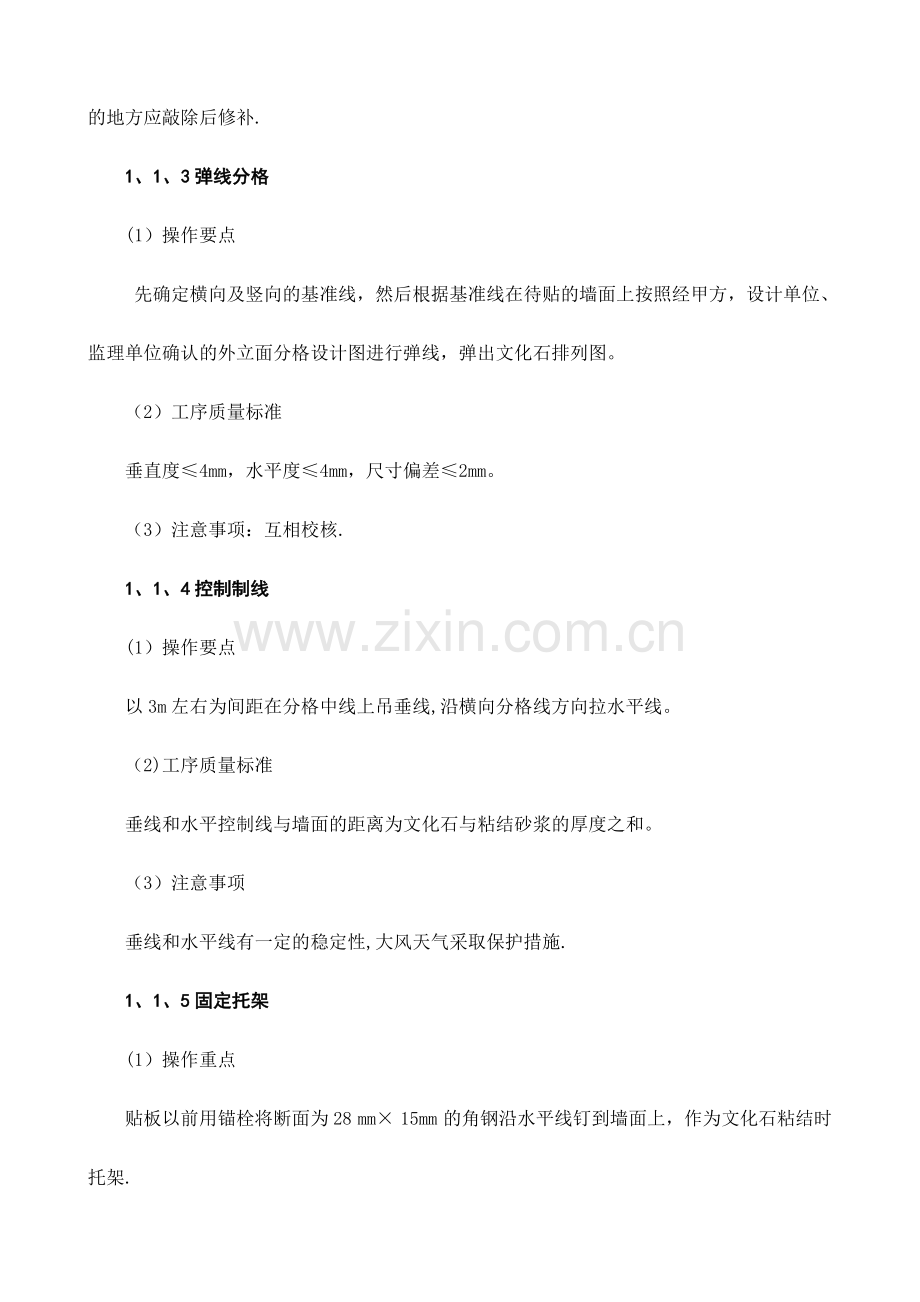

1、1、3弹线分格
(1）操作要点
先确定横向及竖向的基准线，然后根据基准线在待贴的墙面上按照经甲方，设计单位、监理单位确认的外立面分格设计图进行弹线，弹出文化石排列图。
（2）工序质量标准
垂直度≤4mm，水平度≤4mm，尺寸偏差≤2mm。
（3）注意事项：互相校核.
1、1、4控制制线
(1）操作要点
以3m左右为间距在分格中线上吊垂线,沿横向分格线方向拉水平线。
（2)工序质量标准
垂线和水平控制线与墙面的距离为文化石与粘结砂浆的厚度之和。
（3）注意事项
垂线和水平线有一定的稳定性,大风天气采取保护措施.
1、1、5固定托架
(1）操作重点
贴板以前用锚栓将断面为28 mm× 15mm 的角钢沿水平线钉到墙面上，作为文化石粘结时托架.
(2)工序质量标准
托架牢固，方向准直。
（3）注意事项
临时托架固定在分割缝内,同时要上下左右对正。
1、1、6拌和、批涂专用粘结剂
（1）操作要点
①将专用粘结砂浆按1:3比例加水，实际操作时加水适中，用搅拌机拌和均匀。
②在文化石背面用以点粘方式批涂粘结砂浆，直径不小于150 mm,粘结砂浆厚平均8mm。
（2)工序质量标准
①拌和粘接砂浆均匀无疙瘩。
②批涂粘接砂浆厚薄均匀，灰饼直径大小均匀，砂浆要占到板面的60％。
（3）注意事项
①先将粉料加入容器，加水搅拌均匀。
②严格按要求的比例加水,不得添加其它任何材料.
③粘结砂浆应在2小時内使用完毕以后不得加水,2小时候后不得再使用。
④批涂专用粘结砂浆前必须对文化石分割缝隙部位的平整度，以及门窗上下口的边沿线水平、门窗洞口的侧沿线垂直度进行检查，并且符合要求,否则不得进行本工序施工。
⑤夏季时避免在阳光直射和没有防护网的环境上进行施工,环境温度不得高于40℃,冬季施工的环境温度不得低于5℃。
1、1、7粘贴保温装饰一体板
（1）操作要点
1将批粘结砂浆的文化石贴于墙面并压实。
2粘贴时先贴阴阳角，然后按分格线将文化石粘贴到墙面上,并压实。
(2）工序质量标准
①表面平整度≤4mm，阴阳角方正度≤4mm。
②门窗上口和下口的边沿线水平度偏差≤3mm ,门窗洞口的侧沿线垂直度偏差≤3mm。
（3)注意事项
粘贴时按分格图编号由下至上顺序粘贴，并随时用水平靠尺检查平整度及水平度。
1、1、8锚固
（1）操作要点
用冲击钻在墙上打孔，然后将专“Z”字型专用锚固件固定好,上紧专用锚栓。
(2）工序质量标准
锚栓入墙深度不小于50mm，锚固件与文化石下连接牢固.
（3)注意事项
固定文化石时不能损伤其板面。
1、1、9打勾缝剂
(1）操作要求
①用胶枪把与文化石边缘部位同色勾缝剂(或水泥砂浆）注入到缝口内侧，并用力向下挤压，使用批刀压平，要求表面光滑无空鼓.
②及时用湿抹布擦净文化石表面。
(2）工序质量标准
①缝口饱满,平滑；与接口处密封严密。
②文化石表面无残留勾缝剂。
二、 施工节点
2、1 立面图
立面分割示意图
2、2 平面图
剖面节点图
2、3 锚固件分布图
锚固件安装示意图
2、4 阴阳角
阳角示意图
阴角示意图
三、验收文件
3、1材料验收标准
3。1。1 现场检验标准
（1）保温装饰一体板
项目
验收标准
外观
平整光滑、色泽均匀、无针眼、无流坠
颜色
与标准色板颜色一致
尺寸
符合包装上的尺寸要求
(2)专用锚固件
项目
验收标准
螺栓直径,mm
8
3.1.2 外送检验标准
参照材料全性能指标的要求,按相关的行业标准或企业标准进行外送检验。
3。2各工序验收标准
3。2。1 基层检查与验收
主要检查墙面平整度和垂直度偏差.
3。2。2 待贴面平整度检查
对待贴面进行过找平处理的，应检查合格后才能粘贴文化石(平整度允许偏差≤4mm，2m靠尺检查）.
3。3完工验收标准
3。3。1 竣工验收
(1)文化石验收标准
项目
允许偏差（mm）
检验方法
表面平整度
4
用2米靠尺及塞尺检查
直线度
3
拉5m线，不足5m通线,钢尺检查
接缝高低差
3
钢尺和塞尺检查
接缝宽度差
3
钢尺检查
山东天地大建材科技有限公司
技术部
