悬挑脚手架施工方案(高层住宅工程).doc

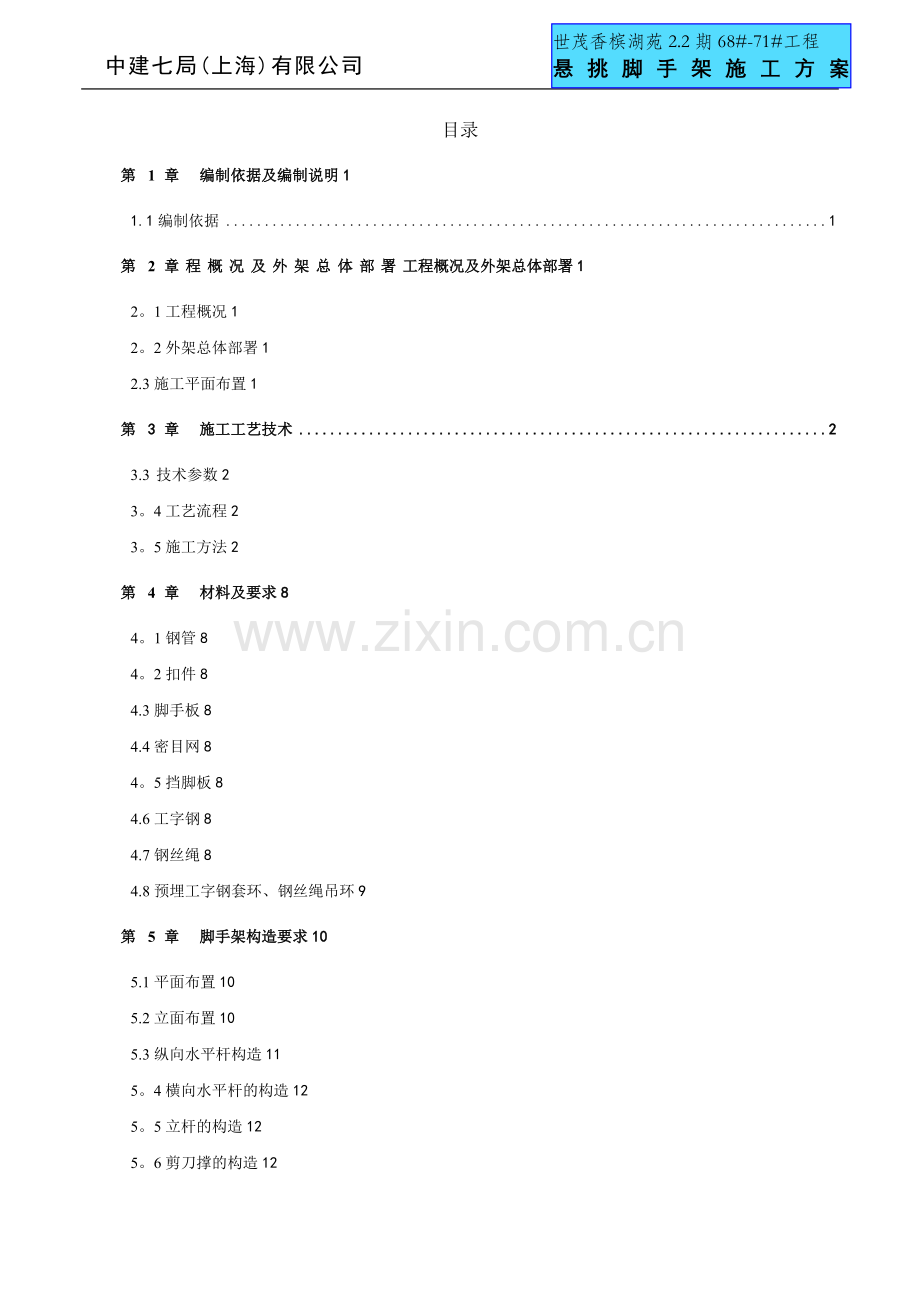

中建七局(上海)有限公司 CHINA CONSTRUCTION SEVENTH ENGINEERING BUREAU (Shanghai) CO.,LTD世茂香槟湖苑2.2期68#-71#工程悬 挑 脚 手 架 施 工 方 案目录第1章 编制依据及编制说明11.1编制依据1第2章程概况及外架总体部署工程概况及外架总体部署12。1工程概况12。2外架总体部署12.3施工平面布置1第3章 施工工艺技术23.3 技术参数23。4工艺流程23。5施工方法2第4章 材料及要求84。1钢管84。2扣件84.3脚手板84.4密目网84。5挡脚板84.6工字钢84.7钢丝绳84.8预埋工字钢套环、钢丝绳吊环9第5章 脚手架构造要求105.1平面布置105.2立面布置105.3纵向水平杆构造115。4横向水平杆的构造125。5立杆的构造125。6剪刀撑的构造125.7横向剪刀撑135。8架体内封闭135。9连墙件的构造145。10钢丝绳构造14第6章 脚手架的设计计算156.1脚手架参数156.2活荷载参数156。3风荷载参数156.4静荷载参数156.5水平悬挑支撑梁156.6横向水平杆验算166.7纵向水平杆验算176。8扣件抗滑承载力验算196。9荷载计算196。10立杆稳定性验算206。11连墙件承载力验算21第7章 脚手架的搭设277。1施工准备277。2外脚手架搭设的基本要求277.3悬挑式外脚手架的搭设顺序277。4脚手架的搭设277.5建筑物出入口处脚手架的搭设277。6密目网287.7脚手架搭设的一般规定28第8章 脚手架的拆除30第9章 脚手架防电、避雷及安全防护装置319。1防电31第10章 脚手架的验收与维护3210。1外脚手架搭设的技术要求及允许偏差（见下表）3210.2脚手架的验收与保护32第11章 安全措施及要求35第12章 其他36中建七局(上海)有限公司 CHINA CONSTRUCTION SEVENTH ENGINEERING BUREAU (Shanghai) CO.,LTD 世茂香槟湖苑2.2期68#-71#工程悬 挑 脚 手 架 施 工 方 案第1章 编制依据及编制说明1.1编制依据建筑施工计算手册江正荣著 中国建筑工业出版社; 建筑施工手册第四版 中国建筑工业出版社； 钢结构设计规范GB500172003 中国建筑工业出版社； 建筑结构荷载规范GB50009-2001中国建筑工业出版社； 建筑施工脚手架实用手册（含垂直运输设施）中国建筑工业出版社； 建筑施工扣件式钢管脚手架安全技术规范JGJ1302011 中国建筑工业出版社; 混凝土结构设计规范GB500102010中国建筑工业出版社； 建筑施工安全检查标准JGJ592011中国建筑工业出版社； 另外参照本工程施工图纸及施工组织设计编制本施工方案。27第2章 工程概况及外架总体部署2.1工程概况世茂香槟湖苑6871工程.工程建设地点:东至规划东经120度路，西至老藻江河，北至河海东路，南至北唐河，太湖东路将地块分成南北两块。68-71工程属于框剪结构.68#6970地下室3。3米，顶层2.95米,其余均为2。9米.71#地下室4。5米，1层4。8米，顶层2。95米，其余均为2。9米。相关参建单位工程名称常州世茂香槟湖5960工程建设单位常州世茂房地产开发有限公司勘察单位江苏苏州地质工程勘察院设计单位浙江大学建筑设计研究院监理单位江苏安厦工程项目管理有限公司质量监管部门常州新北区建筑质量监督站总包单位中建七局(上海）有限公司合同工期785日历天工程地址常州市新北区太湖东路9号主要功能与用途住宅小区工程2。2外架总体部署 68#70楼四层以下采用落地式脚手架,四层以上搭设悬挑双排钢管架，分三段悬挑,楼层层高2。9m：第一段：从四层至九层板面，标高8.65m23.15m，架子搭设高度14.5m。第二段：从九层板面至十四层板面,标高23。15m37.65m，架子搭设高度14.5m。第三段：从十四层板面至18层板顶以上两米,标高37。65m54。20m，架子搭设高度16.55m。 71楼四层以下采用落地式脚手架,四层以上搭设悬挑双排钢管架,分三段悬挑,楼层层高2.9m：第一段：从四层至九层板面，标高10.55m25。05m,架子搭设高度14。5m.第二段：从九层板面至十四层板面，标高25。05m39.55m，架子搭设高度14.5m。第三段：从十四层板面至十九层板面，标高39.55m54.05m，架子搭设高度14.5m。第三段:从十九层板面至二十二层板顶以上两米，标高54。05m67.70m，架子搭设高度13。65m。 悬挑钢梁采用16号工字钢(A)。2。3施工平面布置59、60楼悬挑梁平面布置图（见附图） 中建七局(上海)有限公司 CHINA CONSTRUCTION SEVENTH ENGINEERING BUREAU (Shanghai) CO.,LTD 中建七局(上海)有限公司 CHINA CONSTRUCTION SEVENTH ENGINEERING BUREAU (Shanghai) CO.,LTD 世茂香槟湖苑2.2期59#、60#工程外 脚 手 架 施 工 方 案第3章 施工工艺技术3。1技术参数【型钢悬挑脚手架(扣件式）】脚手架排数双排脚手架纵、横向水平杆布置方式横向水平杆在上搭设高度（m）14。5钢管类型483立杆纵距(m）1。5立杆横距(m）0。9立杆步距（m)1。8双立杆计算方法不设置双立杆挡脚板1步1设脚手板1步1设横向斜撑4跨1设连墙件布置方式每层每三跨布置连墙件连接方式扣件连接地区江苏常州基本风压（kN/m2)0。25密目网全封闭悬挑方式普通主梁悬挑锚固点设置方式U型锚固螺栓锚固螺栓直径d(mm）16主梁建筑物外悬挑长度Lx（mm）1200主梁外锚固点到建筑物边缘的距离a（mm）100主梁建筑物内锚固长度Lx（mm）1500梁/楼板混凝土强度等级C30主梁材料规格16号工字钢主梁合并根数nz13.2工艺流程多排悬挑脚手架预埋件设置安装悬挑主梁悬挑主梁上下支撑杆件设置纵向扫地杆立杆横向扫地杆小横杆大横杆(格栅）剪刀撑连墙件铺竹笆扎防护栏杆扎密目网。3.3施工方法多排悬挑脚手架定距定位，悬挑梁间距应按悬挑架架体立杆纵距倍数设置.1、水平悬挑梁水平悬挑梁必须保证有足够的锚固强度和截面抗屈曲能力,水平悬挑梁的纵向间距与上部脚手架立杆的纵向间距相同,立杆直接支承在悬挑梁上。上部脚手架立杆与挑梁支承结构应有可靠的定位连接措施，以确保上部架体的稳定.在挑梁上焊接200mm长直径25mm的钢筋，立杆套其上面，并同时在立杆下部设置扫地杆。挑梁锚固简图1:木楔侧向楔紧 2:两根1。5m长直径18mm的HRB335钢筋2、悬挑梁尾端由两道预埋U型圆钢固定，螺栓直径为16,在转角和阳台处的悬挑梁前端采用吊拉卸荷，吊拉构件与水平工字钢夹角不小于60度。3、U型圆钢预埋位置为悬挑工字钢尾端向里30处.U型圆钢预埋至砼板、砼梁底部.4、U型圆钢上口用双螺帽拎紧固定.5、一次悬挑脚手架高度不应超过20m,本工程为14。5、16.55m。6、悬挑梁支承位置在遇梁处设置在结构梁上，悬挑端按悬挑跨度起拱1%。7、锚固位置设置在楼板。楼板上应预先配置用于承受悬挑梁锚固端作用引起负弯矩的两根1。5m长直径18mm的HRB335受力钢筋.8、悬挑梁间距按悬挑架架体立杆纵距倍数设置。9、型钢悬挑梁悬挑端应设置能使脚手架立杆与钢梁可靠固定的定位点，定位点离悬挑梁端部不应小于100mm.10、挑网的布置：6米宽水平安全网的设置:用6米长的钢管及扣件制成正方形边框，在边框区域内满铺密目网。将制好的边框一边的钢管用可活动方式固定在预埋件或楼体上，每根钢管的固定点均布且不少于两处，再将对边钢管用钢丝绳斜拉在上层楼体上、钢丝绳两端必须牢固固定。最好依次将边框两水平钢管用对接口件对接.安全挑网需铺设两层安全网.上面铺设一层阻燃性密目网，下面铺设一层阻燃性大眼网。在安全网的下面不准存放构件或其它材料设备,保证人员落入安全网后有效缓冲高度，安全网结构处必须连接严密。在安全挑网端设置钢5丝绳进行卸载，每间隔3米布置一道钢丝绳连接至建筑物上部，钢丝绳必须紧张受力。挑网在4层、9和14层布。11、悬挑架设置连墙件与外立面设置剪刀撑，保证悬挑架整体稳定。12、型钢悬挑梁布置时遇梯间地段时，设置在半层休息平台处。14、阳台处阳角处布置如下图:阳台处下部应用钢管顶撑，两层传力卸载。15、人货电梯处布置如下第4章 材料及要求4.1钢管钢管包括立杆、大横杆、小横杆、剪刀撑和连墙杆等；钢管采用外径48mm，壁厚3.0mm，其材质应采用国家现行标准直缝电焊钢管GB/T13793或低压流体输送焊接钢管GB/T3092中规定的3号普通钢管，其质量应符合GB700-88普通碳素结构钢技术要求中A3钢的要求.弯曲变形、锈蚀严重的钢管不得使用。钢筋上严禁找孔。外架所有立杆、横杆、附墙杆刷“黄色”油漆;剪刀撑刷“红白相间油漆。4.2扣件扣件包括直角扣件、旋转扣件、对接扣件及其附件、T型螺栓、螺母、垫圈等;扣件及其附加应符合GB978-67可锻铁分类及技术条件的规定，机械性能不低于KT33-8的可锻铸铁的制作性能，其附件的制造材料应符合GB70088中A3钢的规定，螺纹应符合GB1962003普通螺纹的规定,垫圈应符合GB3098垫圈的规定.扣件与钢管的贴合面必须严格整形,保证钢管扣紧时接触良好,扣件活动部位应能够灵活转动,旋转扣件的旋转面间隙小于1mm,扣件表面应进行防锈处理.脚手架采用的扣件，在螺栓拧紧扭力矩达到65N。m时，不得发生破坏。4。3脚手板脚手板采用竹笆片.4.4密目网按照常州市安全质量监督站的有关规定，本工程中的密目网采用绿色。4。5挡脚板采用18公分宽每隔500间距刷“黑黄相间”的标志栏板，每道悬挑架沿外架四周设置一道.4.6工字钢采用16#工字钢，须除锈后刷防锈漆及黄色面漆(同立杆、横杆、扣件、附墙杆钢管)。4。7钢丝绳钢丝绳采用14钢丝，断丝数在一个节距内超过10、钢丝绳锈蚀或表面磨损达40%以及有死弯、结构变形绳芯挤出等情况时，应报废停止使用，绳卡及花蓝调节螺杆规格必须与钢丝绳相匹配.钢丝绳必须设置安全弯.4。8预埋工字钢套环、钢丝绳吊环使用HPB235级钢筋，不得使用冷拉后的钢筋。悬挑钢梁U形螺栓固定构造悬挑钢梁穿墙构造悬挑钢梁楼面构造第5章 脚手架构造要求5。1平面布置立杆纵向间距1500 mm，横向间距900mm,内排立杆与建筑物外边线的距离为300 mm，立杆与大横杆必须采用直角扣件扣紧，不得隔步设置和遗漏。且立杆的直接头应相互错开0。5节长，其接头与大横杆的距离不大于步距的1/3.5960楼悬挑梁平面布置图（详见附图）5.2立面布置大横杆步距1800mm，上下横杆的接长位置错开布置，错开距离不小于纵距的1/3,扶手杆水平设置于每步架0.6m高处。剪刀撑要求满设,并沿高连续布设,斜杆与立杆接角部位均用旋转扣件扣紧，其与水平杆夹角在4560之间，剪刀撑的节点应在同一水平和垂直线上，其接长必须采用搭接,搭接接头长度不小于1000mm，且不少于3个扣件，除在两头与立杆和大横杆连接外,中间还增加23个节点,立杆和大横杆交点处一定设小横杆。立面布置图5。3纵向水平杆构造纵向水平杆设置在立杆内侧,其长度不小于3跨。纵向水平杆采用对接扣件连接，应符合:纵向水平杆的对接扣件交错布置,两根相邻纵向水平杆的接头不宜设置在同步或同跨内，不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm，各接头中心至最近主节点的距离不宜大于纵距的1/3.(a）接头不在同步内(立面）；(b)接头不在同跨内（平面）1立杆；2纵向水平杆；3横向水平杆纵向水平杆接头布置5。4横向水平杆的构造主节点处必须设置一根横向水平杆,用直角扣件扣接且严禁拆除.主节点处两个直角扣件的中心距不应大于150mm，在双排脚手架中，靠墙一端的外伸长度不应大于0。4L,且不应大于500mm。作业层上非主节点处的横向水平杆，宜根据支承脚手板的需要等间距设置，最大间距不应大于纵距的1/2。5。5立杆的构造脚手架必须设置纵横向扫地杆。纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处的立杆上.横向扫地杆亦应采用直角扣件固定在靠纵向扫地杆下方的立杆上.立杆必须用连墙杆与建筑物可靠连接.立杆除顶层顶步可采用搭接外,其余各层各步接头必须采用对接扣件连接。对接应符合下列规定：立杆上的对接口件应交错布置,两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm，并不在同一步距内；各接头中心至主节点的距离不宜于步矩的1/3;搭接长度不应小于1m，应采用不少于2个旋转扣件固定，端部扣件盖板的边缘至杆端距离不应小于100mm,立杆的垂直偏差不得大于1/400600架高。5。6剪刀撑的构造双排脚手架应设剪刀撑,本工程的悬挑架高度为14。5m、16.55m,在外侧立面必须沿长度和高度连续满设。每道剪刀撑跨越立杆的根数宜按下表的规定确定:剪刀撑斜杆与地面的倾角455060剪刀撑跨越立杆的最多根数765每道剪刀撑宽度不应小于4跨，且不应小6m，斜杆与地面的倾角宜在之间4560之间.剪刀撑的设置5.7横向剪刀撑为增强脚手架横向平面的刚度，须在脚手架拐角、端头处及中间沿纵向每隔6跨,在横向平面内加设斜杆，使之成为“之”字形或“十”字形,遇操作层可临时拆除，转入其他层时应及时补设。横向剪刀撑5。8架体内封闭本工程脚手板采用竹笆。竹笆应满铺、铺稳（用铁丝固定在大横杆上)，离开墙面120150mm.密目网作防护层必须封挂严密牢靠，密目网用于立网防护，水平防护网必须采用平网,不准用立网代替平网。作业层下，需在每层楼板位置的外架上铺一层模板作楼层的临边防护。5。9连墙件的构造为了增强脚手架的侧向刚度及稳定性，在外脚手架于建筑物之间设置连墙杆，设置说明如下:本工程连墙件采用2步3跨，竖向间距3。60米，水平间距4.5米。连墙件靠近主节点设置偏离主节点的距离不大于300mm。从底层第一步纵向水平杆处开始设置连墙件中的连墙杆或拉筋宜呈水平设置,当不能水平设置时，与脚手架连接的一端应下斜连接，不得采用上斜连接。5。10钢丝绳构造根据常州市地方性规定本工程悬挑架所有工字钢悬挑梁均采用直径14mm钢丝绳拉结，以增强安全可靠性。悬挑钢丝绳当采用绳卡固接时，与钢丝绳直径匹配的绳卡的规格、数量应符合下表要求：钢丝绳直径（mm)10以下1020212628363640最少绳卡数（个)34567绳卡间距(mm）80140160220240最后一个绳卡距绳头的长度不得少于140mm，绳卡初次固定后，应等钢丝受力后再度坚固，并宜拧紧到使两绳直径高度压扁1/3。第6章 脚手架的设计计算6。1脚手架参数双排脚手架搭设高度为14。5、16.55米，立杆采用单立杆；搭设尺寸为:立杆的纵距为 1。50米，立杆的横距为0。90米,立杆的步距为1。80 米；内排架距离墙为0。20米；小横杆搭在大横杆之下。采用的钢管类型为483.0；横杆与立杆连接方式为单扣件；取扣件抗滑承载力系数 0.80；连墙件每层每三跨布置，竖直间距2.90米，水平间距4.50米，采用扣件连接;连墙件连接方式为单扣件连接；6.2活荷载参数施工均布荷载标准值(kN/m2）：3。000;6。3风荷载参数本工程地处江苏省常州市,查荷载规范基本风压为0。350，风荷载高度变化系数z为1.250，风荷载体型系数s为0.645；计算中考虑风荷载作用；6.4静荷载参数每米立杆承受的结构自重荷载标准值(kN/m2)：0。1248；脚手板自重标准值（kN/m2)：0。350；栏杆挡脚板自重标准值(kN/m2）:0。150；安全设施与密目网自重标准值（kN/m2）:0。005;脚手板铺设层数:3 层;脚手板类别:竹笆片；栏杆挡板类别：栏杆、竹笆片脚手板挡板；6.5水平悬挑支撑梁悬挑水平钢梁采用16号工字钢，其中建筑物外悬挑段长度1。2米,建筑物内锚固段长度1。5米。与楼板连接的螺栓直径(mm）：18.00;楼板混凝土标号:C30；6。6横向水平杆验算纵、横向水平杆布置方式横向水平杆在上纵向水平杆上横向水平杆根数n2横杆抗弯强度设计值f（N/mm2)205横杆截面惯性矩I（mm4）107800横杆弹性模量E（N/mm2）206000横杆截面抵抗矩W（mm3）4490纵、横向水平杆布置承载能力极限状态 q=1。2(0。033+Gkjbla/(n+1)）+1。4Gkla/(n+1）=1.2（0.033+0。351.5/（2+1）)+1.421.5/(2+1）=1.65kN/m正常使用极限状态 q=(0.033+Gkjbla/（n+1）+Gkla/(n+1）=（0。033+0。351.5/（2+1）+21。5/（2+1)=1。21kN/m计算简图如下: 1、抗弯验算Mmax=maxqlb2/8,qa12/2=max1.650。852/8，1.650。152/2=0。15kNm =Mmax/W=0。15106/4490=33。19N/mm2f=205N/mm2满足要求！ 2、挠度验算max=max5qlb4/（384EI）,qa14/（8EI）=max51。218504/（384206000107800），1。211504/(8206000107800）=0。37mmmax0.37mmminlb/150,10min850/150，105。67mm满足要求! 3、支座反力计算承载能力极限状态Rmax=q（lb+a1)2/(2lb)=1。65(0。85+0.15）2/（20。85）=0.97kN正常使用极限状态Rmax=q(lb+a1）2/(2lb）=1。21（0.85+0。15)2/（20。85)=0.71kN6.7纵向水平杆验算承载能力极限状态由上节可知F1=Rmax=0.97kN q=1.20.033=0。04kN/m正常使用极限状态由上节可知F1=Rmax=0。71kN q=0。033kN/m 1、抗弯验算计算简图如下:弯矩图(kNm） =Mmax/W=0。4106/4490=87。98N/mm2f=205N/mm2满足要求！ 2、挠度验算计算简图如下:变形图(mm)max2。095mmminla/150,10min1500/150,1010mm满足要求！ 3、支座反力计算承载能力极限状态Rmax=2。26kN6。8扣件抗滑承载力验算横杆与立杆连接方式单扣件扣件抗滑移折减系数0.8扣件抗滑承载力验算：横向水平杆：Rmax=0.97kNRc=0.88=6.4kN纵向水平杆：Rmax=2.26kNRc=0。88=6。4kN满足要求！6.9荷载计算脚手架搭设高度H16.55脚手架钢管类型483每米立杆承受结构自重标准值gk（kN/m）0。12立杆静荷载计算 1、立杆承受的结构自重标准值NG1k单外立杆:NG1k=(gk+（lb+a1）n/20。033/h)H=（0。12+（0.85+0.15）2/20。033/1.8）16。55=2。75kN单内立杆:NG1k=2。75kN 2、脚手板的自重标准值NG2k1单外立杆:NG2k1=（H/h+1）la（lb+a1）Gkjb1/1/2=(16。55/1.8+1)1.5(0。85+0。15)0。351/1/2=3。16kN单内立杆：NG2k1=3。16kN 3、栏杆与挡脚板自重标准值NG2k2单外立杆：NG2k2=（H/h+1)laGkdb1/1=（16.55/1.8+1）1.50。171/1=3。07kN 4、围护材料的自重标准值NG2k3单外立杆：NG2k3=GkmwlaH=0。011.516.55=0.30kN构配件自重标准值NG2k总计单外立杆:NG2k=NG2k1+NG2k2+NG2k3=3。16+3。07+0。30=6。53kN单内立杆：NG2k=NG2k1=3.16kN立杆施工活荷载计算外立杆：NQ1k=la（lb+a1）(nzjGkzj)/2=1。5（0。85+0。15）(12）/2=1。5kN内立杆：NQ1k=1。5kN不组合风荷载作用下单立杆轴向力:单外立杆：N=1.2(NG1k+ NG2k)+1。4NQ1k=1。2(2。62+6.23）+ 1.41。5=12。72kN单内立杆:N=1.2(NG1k+ NG2k)+1。4NQ1k=1。2（2。62+3。02)+ 1。41.5=8。86kN6。10立杆稳定性验算脚手架搭设高度H16。55立杆截面抵抗矩W（mm3）4490立杆截面回转半径i(mm)15。9立杆抗压强度设计值f(N/mm2)205立杆截面面积A(mm2）424连墙件布置方式每层每三跨 1、立杆长细比验算立杆计算长度l0=Kh=11。51。8=2.7m长细比=l0/i=2。7103/15。9=169.81210轴心受压构件的稳定系数计算：立杆计算长度l0=kh=1.1551.51。8=3.12m长细比=l0/i=3。12103/15。9=196。13查规范表A得,=0.188满足要求! 2、立杆稳定性验算不组合风荷载作用单立杆的轴心压力设计值N=1。2(NG1k+NG2k）+1.4NQ1k=1。2(2。62+6.53）+1。41。5=12。72kN =N/(A)=12722。88/（0.188424)=159。61N/mm2f=205N/mm2满足要求!6。11连墙件承载力验算连墙件布置方式每层每三跨连墙件连接方式扣件连接连墙件约束脚手架平面外变形轴向力N0（kN)3连墙件计算长度l0（mm）600连墙件截面面积Ac（mm2)489连墙件截面回转半径i(mm）15。8连墙件抗压强度设计值f(N/mm2)205连墙件与扣件连接方式单扣件扣件抗滑移折减系数0.8Nlw=1.4k2h2la=1。40。3521。821.5=5.35kN长细比=l0/i=600/15。8=37.97，查规范表A。0。6得，=0。9 (Nlw+N0）/（Ac）=(5.35+3)103/(0。9489）=18。91N/mm20.85 f=0.85 205N/mm2=174.25N/mm2满足要求！扣件抗滑承载力验算: Nlw+N0=5。35+3=8.35kN0。812=9。6kN满足要求!悬挑梁验算一、基本参数悬挑方式普通主梁悬挑主梁间距（mm）1500主梁与建筑物连接方式平铺在楼板上锚固点设置方式U型锚固螺栓锚固螺栓直径d（mm)18主梁建筑物外悬挑长度Lx（mm)1200主梁外锚固点到建筑物边缘的距离a（mm)100主梁建筑物内锚固长度Lm(mm）1500梁/楼板混凝土强度等级C30混凝土与螺栓表面的容许粘结强度b（N/mm2）2.5锚固螺栓抗拉强度设计值ft（N/mm2)50二、荷载布置参数支撑点号支撑方式距主梁外锚固点水平距离（mm)支撑件上下固定点的垂直距离L1（mm）支撑件上下固定点的水平距离L2（mm)是否参与计算1上拉120029001150否作用点号各排立杆传至梁上荷载F（kN)各排立杆距主梁外锚固点水平距离（mm)主梁间距la（mm）112。723001500212.7211501500附图如下:平面图立面图三、主梁验算主梁材料类型工字钢主梁合并根数nz1主梁材料规格16号工字钢主梁截面积A（cm2）26。1主梁截面惯性矩Ix（cm4）1130主梁截面抵抗矩Wx(cm3）141主梁自重标准值gk（kN/m）0。205主梁材料抗弯强度设计值f（N/mm2）215主梁材料抗剪强度设计值（N/mm2)125主梁弹性模量E（N/mm2）206000 q=1。2gk=1。20。205=0。25kN/m第1排:F1=F1/nz=12。72/1=12。72kN第2排：F2=F2/nz=12。72/1=12。72kN 1、强度验算弯矩图（kNm)max=Mmax/W=18.57106/141000=131。68N/mm2f=215N/mm2符合要求！ 2、抗剪验算剪力图（kN） max=Qmax/（8Iz）bh02（b）h2=25。761000881602（886）140。22/（8113000006)=30.45N/mm2max=30。45N/mm2=125N/mm2符合要求! 3、挠度验算变形图（mm)max=8.77mm=2lx/250=21300/250=10。4mm符合要求！ 4、支座反力计算 R1=12.19kN，R2=38。33kN四、悬挑主梁整体稳定性验算主梁轴向力：N =0/nz=0/1=0kN压弯构件强度：max=Mmax/（W）+N/A=18.57106/(1。05141103)+0103/2610=125。4N/mm2f=215N/mm2符合要求！受弯构件整体稳定性分析：其中b - 均匀弯曲的受弯构件整体稳定系数：查表钢结构设计规范（GB500172003）得，b=2。8由于b大于0。6，根据钢结构设计规范（GB500172003）附表B，得到b值为0.97。 = Mmax/（bWx）=18。57106/(0。97141103）=135.85N/mm2f=215N/mm2符合要求！五、锚固段与楼板连接的计算主梁与建筑物连接方式平铺在楼板上锚固点设置方式几型锚固螺栓几型锚固螺栓直径d（mm）16主梁建筑物内锚固长度Lm（mm)1500梁/楼板混凝土强度等级C30混凝土与螺栓表面的容许粘结强度b（N/mm2）2。5锚固螺栓抗拉强度设计值ft(N/mm2)50 1、螺栓粘结力锚固强度计算锚固点锚固螺栓受力：N/2 =6。09kN螺栓锚固深度：h N/(4db）=12。19103/（43.14162。5）=21.56mm螺栓验算： =N/（4d2/4)=12。19103/(4162/4)=11.98kN/mm20.85ft=42.5N/mm2符合要求！ 2、混凝土局部承压计算如下混凝土的局部挤压强度设计值：fcc=0。95fc=0.9514。3=13.58N/mm2 N/2 =6.09kN 2（b2d2/4)fcc=2(902-3.14182/4）13。58/1000=213。16kN注：锚板边长b一般按经验确定，不作计算，此处b=5d=518=90mm符合要求！第7章 脚手架的搭设7。1施工准备技术人员应熟悉图纸中各个部位及高度的结构变化,项目部应组织必要的物料进场，其中包括钢管、对接卡扣、直角扣件、旋转扣件和密目网等，以备脚手架的搭设使用；有关作业班组应组织足够的作业人员，准备外脚手架的搭设;同时在施工前，应组织有关技术人员和质安人员对作业班组进行作业前技术、安全交底.架子工必须具备国家标准特种作业人员安全技术考核管理规则的条件，经过培训、考核取得安全操作证并以检验合格后方可从事脚手架安装、拆除作业.7。2外脚手架搭设的基本要求横平竖直、整齐清晰、图形一致、平竖通顺、连接牢固、受荷安全、有安全操作空间、不变形、不摇晃.7。3悬挑式外脚手架的搭设顺序严格遵守悬挑架搭设施工顺序：预埋钢筋套环搭伸挑型钢支架安装工字钢（砼浇捣前）搭第一排横杆拉钢丝绳搭外架加固铺脚手板挂密目网.7。4脚手架的搭设脚手架的搭设除了按顺序搭设外，还得注意下列事项:按照规定的构造方案和尺寸进行搭设。及时与结构拉结或临时支顶,以确保搭设过程的安全.拧紧扣件（拧紧程度要适当）。有变形的杆件和不合格的扣件(有长度、扣接不紧等）不能使用。搭设工人必须佩挂安全带.随时校正杆件的垂直和偏差,避免偏差过大。没搭设完的脚手架，在每日收工时，一定要确保架子的稳定，以免发生意外.7。5建筑物出入口处脚手架的搭设建筑物出入口处的脚手架，应根据出入口的高度和宽度采用平行弦桁梁结构形式在开口入处的两边要采用双立杆,悬空立杆下要设安全扣件,此处的连接要加密，每步设置，同时要在没口边及其上设置剪刀撑，出入口脚手架的上方要有安全可靠的隔离防护设施，一般为在出入口处的外侧设置双层防护棚，防止物体堕落伤人，保护出入人员。7.6密目网脚手架的外侧要满挂密目网，立网的下口与立杆或建筑物要牢固的扎结，固定点的距离不应大于50cm，下边沿设挡脚板，上下两网之间的拼接要严密.立网、平网与施工作业边沿的最大间缝不得大于10cm.7。7脚手架搭设的一般规定 架子工应熟悉图纸，熟悉现场具体情况,了解技术交底意图和施工操作方法，并将符合要求的钢管、扣件等材料运至现场，分堆堆好,搭设前清除障碍物。作业时，必须佩带好安全帽、系好安全带及穿上防滑鞋，严禁穿高跟鞋、拖鞋或硬底带钉易滑鞋作业,工具及零件应放在工具包内，服从指挥，集中思想、相互配合，拆除下来的材料不乱抛、乱扔。脚手架作业下方不准站人，架子工不准在脚手架上打闹、嬉笑。凡遭遇级以上大风或下雨天气时，不得进行作业。雨后作业应待脚手架上雨水吹干后方可进行作业，防止滑落。在靠近电源处拆除脚手架时,必须将电源先切断或严密防护，必要时变更位置后方可进行作业，不允许将电源线拉在脚手架上,以防止漏电伤人.不在脚手架上附装机械设备，悬挑平台拉缆风绳及搭（接）卸料槽(斗）等.搭设双排脚手架，先立里排立杆，后立外排立杆，立杆的垂直偏差不行大于1/200架高,相邻两根立杆接头错开500mm,并不在同一步距内。大横杆架设在立杆内侧,同一水平面的内外大横杆接头错开一跨距，大横杆水平偏差控制在50mm内.小横杆至于大横杆之下，小横杆垂直置于大横杆之外，用扣件与立杆固紧连接,小横向联合杆伸出大横杆之外，不应小于100mm,靠近一面，距离100150 mm，小横杆应水平，不得内高外低。剪刀撑的位置从脚手架两端开始连续设置，竖向全高。剪刀撑的斜杆设在产杆外侧，与大横杆成夹角。为保证架子的稳定性，搭设剪刀撑时，将斜杆间隔的紧扣在立杆上和小横杆的伸出部分上。用对接扣件连接大横杆时扣件的开口应朝向架子的内侧,螺栓朝上,以防雨水进入，用十字扣件时，开口不得朝下以确保安全,在安装扣件时必须将扣件放端正后再拧紧螺栓，拧紧螺栓时用力要适当.脚手架脚手板在操作层上应满、铺稳，两边用12号铁丝绑扎在大横杆上，防止滑动，严禁在护栏杆外侧设站人脚手板.操作层脚手架设置栏杆与挡脚板，栏杆高度不低于1.2m,挡脚板用七夹板制成，高度不低于200mm.搭设脚手架必须严格按照规范要求选用材料，对于压扁弯曲、锈蚀和有裂缝的钢管及不保格的构件，严禁使用权用.扣件螺栓应满足正常状态下扭力矩要求.反拉钢丝绳要求保证通顺，不行应补其它钢管等部件阻挡，而形成折线形状，调节花篮螺栓,使其松紧适度,受力明确。检查验收，悬挑架安装完毕后，在进行全面综合的检查验收、签证，对所有的节点还在进行复拧收紧，扣件螺栓扭力矩不宜小于40N。M，并不大于65N。M，及时用彩色粉笔做出标记,确保一个不漏。为了防火安全，在每层上人跑道及建筑物对角处，各设一个灭火器.脚手架搭设应满足相关技术要求及允许偏差。外架必须配合施工进度搭设，在主体结构施工时应高出施工层1。5m以上。用于支托挑脚手架的悬挑架必须与支承结构可靠连接，在悬臂端应有适当的架设起拱量，同一层各挑梁、架上表面之间的水平误差应不大于20mm.且应视需要在其间设置整体拉结构件，以保持整体稳定。装设连墙件或其它撑拉杆件时,应注意掌握撑拉的松紧程度,避免引起杆件和整架的显著变形。第8章 脚手架的拆除脚手架使用完毕后立即拆除，脚架拆除前应作好以下工作:脚手架拆除前对其进行架进行安全检查，确保不存在严重隐患,如存在安全隐患，先对脚手架进行架进行修整和加固，以保证脚手架在拆除过程中不发生危险。拆除前,先要进行全面检查，要保证架体上的建筑物外装修饰面和吊顶全部施工完毕,验收合格，形成共识、会签拆除通知单后方可进行拆除作业.在拆除脚手架时，应先清除脚手架上垃圾杂物，清除时严禁高
