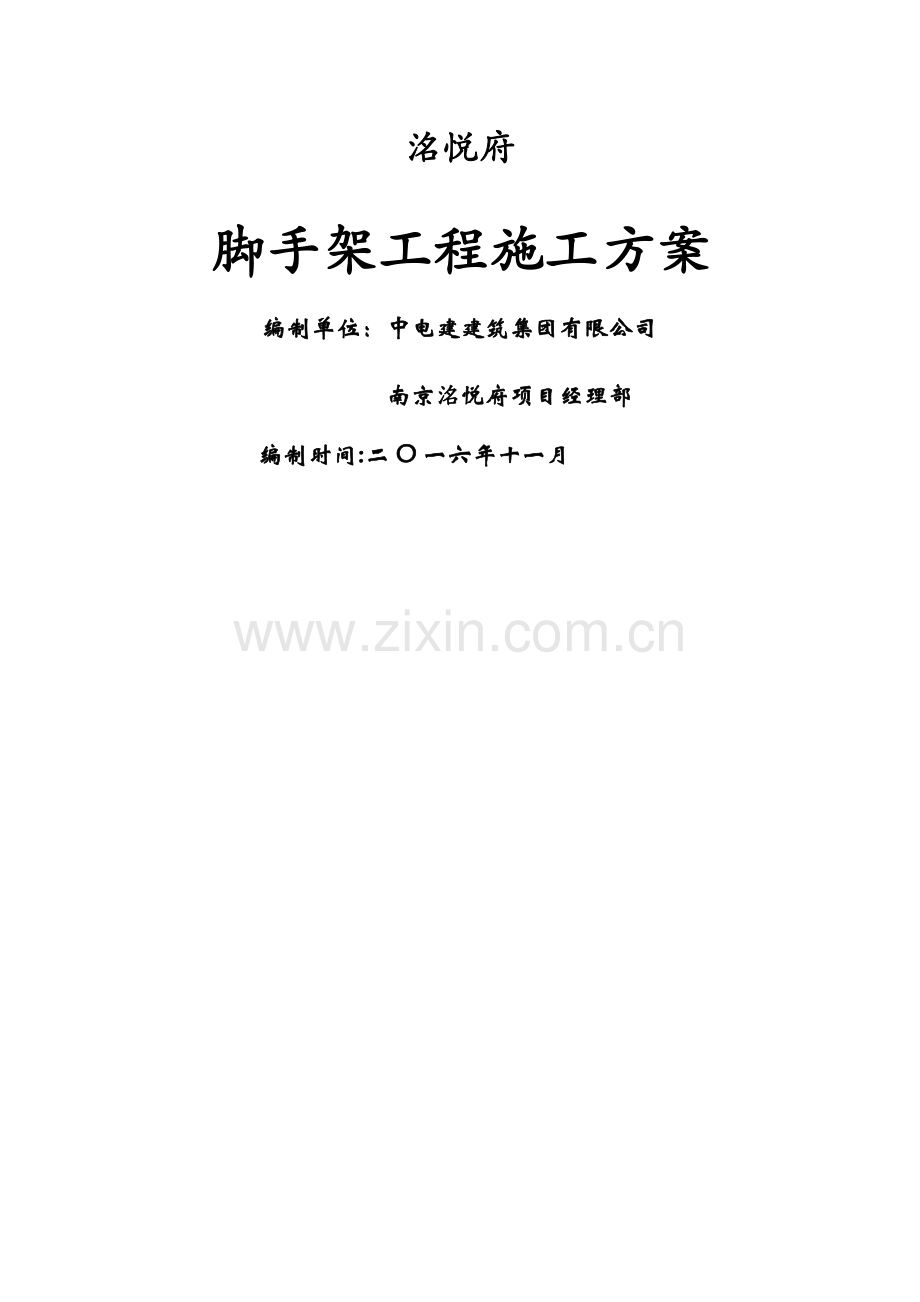

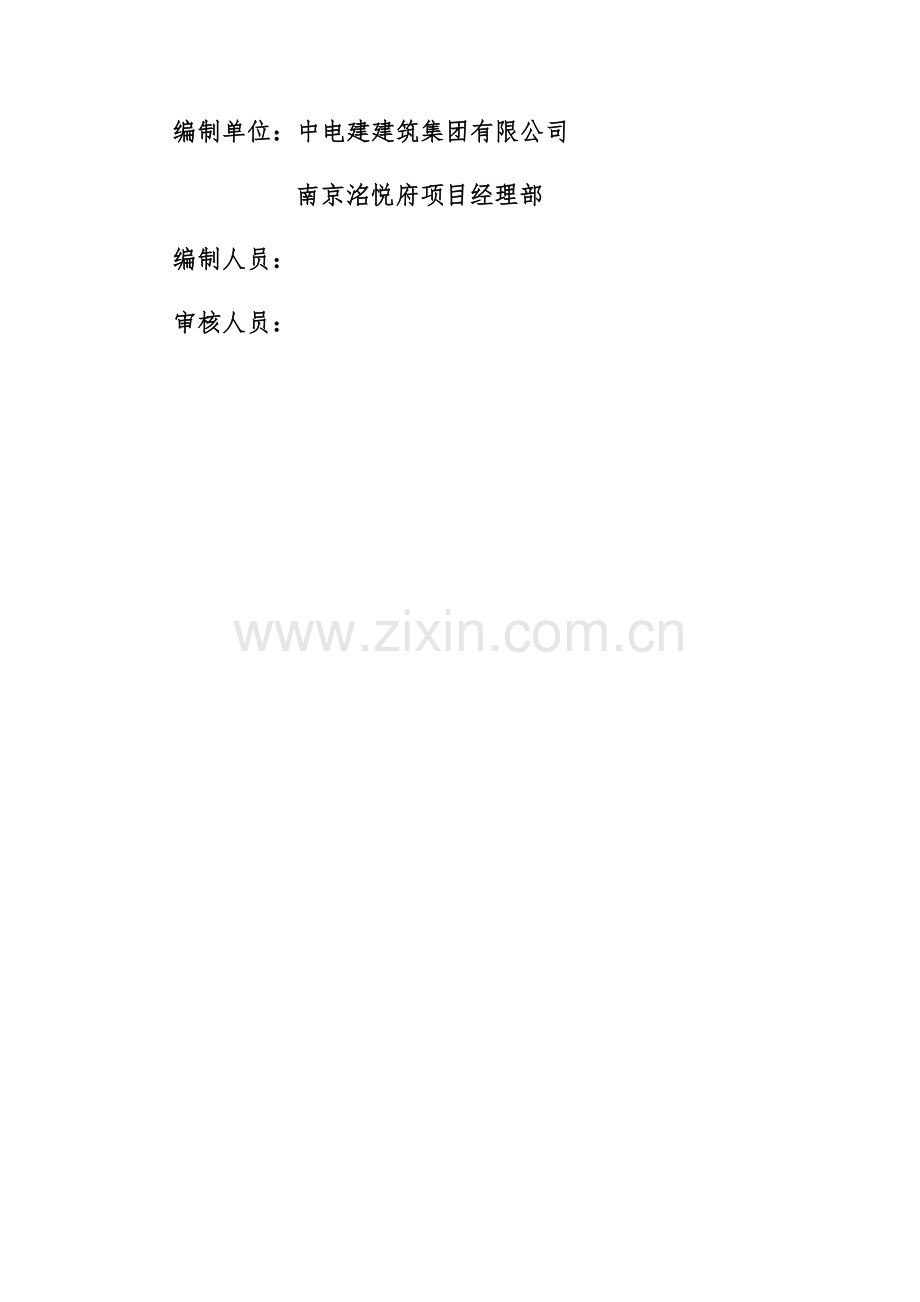

洺悦府脚手架工程施工方案编制单位：中电建建筑集团有限公司 南京洺悦府项目经理部 编制时间:二O一六年十一月 编制单位：中电建建筑集团有限公司 南京洺悦府项目经理部 编制人员： 审核人员： 目录第一章 工程概况1 一、 项目工程概况1二、 危险性较大的分部分项工程概况1三、施工技术保证条件1第二章 编制依据2第三章 施工计划2一、施工进度计划2二、材料与设备计划2第四章 施工工艺及施工方案4 一、技术参数4二、工艺流程5第五章 检查与验收13一、构配件的检查和验收13二、悬挑脚手架的检查与验收14第六章 施工安全保证措施19一、组织保障19二、安全管理20三、技术措施21第七章 应急预案26一、概况26二、应急救援领导小组26三、应急响应27四、针对性措施和应急措施29第八章 监测措施33一、仪器设备配置33二、观测点的设置33三、监测说明33第九章 计算书及相关图纸34一、架体验算(非阳角部位)34二、悬挑梁验算（非阳角部位)43三、架体验算(阳角部位)50五、阳台部位悬挑梁验算62第一章 工程概况一、 项目工程概况洺悦府地块三为南京金羚房地产开发有限公司 NO。2008G24 地块项目二期工程，位于南京市栖霞区万寿村伏家场迈尧路.二期工程地块西侧紧邻庐山东路（已有道路），南邻迈化路(已有道路),东依华山路（已有道路），北靠神农路。本工程主要包括：26栋小高层住宅(C0103、0513、1523、2529栋）,4栋沿街商业（E-0103、05 栋）、1所幼儿园（E-04 栋）、4栋单层变电所（C-04、14、24、30栋）及场地内楼间一层地下车库。其中14栋小高层住宅（C-02、0506、0810、13、1718、2123、25、27栋）及3栋变电所(C-04、24、30 栋）座落于地下车库之上。26栋小高层地下建筑面积15660m2,地上建筑面积167400m2，合计建筑面183060m2。 E0103、05栋及部分主楼商业，建筑面积10560m2。1栋幼儿园建筑面积4775。21m2。C04、14、24栋配电房建筑面积767.75m2。地下车库建筑面积60665m2.合计建筑面积：259827.96m2。二、 危险性较大的分部分项工程概况本工程各楼栋地下一层，地上十一层，结构形式为剪力墙结构，标准层层高为2.9m.现场采用上拉式悬挑脚手架，每6层设置一层悬挑层，悬挑高度为17.4m。根据建质【2009】87号文件规定：施工单位在搭设脚手架时，悬挑脚手架搭设高度20m以上、落地式钢管脚手架搭设高度50m以上工程，必须进行验算及专家认证。本工程不涉及专家论证要求，均在允许范围内施工。三、施工技术保证条件 1、脚手架的设计力求做到结构安全可靠，造价经济合理。 2、确保脚手架在使用周期内安全、稳定、牢靠。 3、选用材料时，力求做到常见通用、可周转利用，便于保养维修. 4、脚手架在搭设及拆除过程中要符合工程施工进度要求。操作人员需取得特殊作业人员资格上岗证。第二章 编制依据 1、建筑施工脚手架实用手册 2、建筑结构荷载规范GB50009-2012 3、混凝土结构设计规范GB500102010 4、钢结构设计规范GB50017-2003 5、木结构设计规范GB50005-2003 6、建筑施工安全检查标准JGJ592011 7、建筑施工高处作业安全技术规范JGJ802016 8、建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011 9、建筑施工临时支撑结构技术规范JGJ300-2013 10、危险性较大的分部分项工程安全管理办法（建质200987号文) 11、建设工程安全生产管理条例国务院令第393号 12、本工程设计图纸 13、本工程施工组织设计第三章 施工计划一、施工进度计划 施工进度计划（同步土建施工进度计划）.脚手架的施工紧密配合主体结构施工的进度，立杆顶端高出主体结构施工面一步架高。二、材料与设备计划1、脚手架钢管:应采用现行国家标准直缝电焊钢管GB/T13793或低压流体输送用焊接钢管GB/T3091中规定的Q235普通钢管，钢管的钢材质量应符合现行国家 标准碳素结构钢GB/T700中Q235级钢的规定。 新钢管表面应平直光滑,不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道，钢管要有产品质量合格证、质量检验报告，钢管材质检验方法应符合现行国家标准金属拉伸室温拉伸试验方法GB/T228的有关规定,质量和钢管外径、壁厚、端面等的偏差应符合建筑施工扣件式钢管脚手架安全技术规范JGJ130的有关规定，应涂有防锈漆。旧钢管表面锈蚀深度、钢管弯曲变形应符合建筑施工扣件式钢管脚手架安全技术规范JGJ130的有关规定。锈蚀检查应每年一次。检查时,应在锈蚀严重的钢管中抽取3根，在每根锈蚀严重部位横向截断取样检查，当锈蚀深度超过规定值时不得使用.钢管上严禁打孔。2、扣件应采用可锻铸铁或铸钢制作,其质量和性能应符合现行国家标准钢管脚手架扣件GB15831的要求,采用其他材料制作的扣件,应经试验证明其质量符合该标准的规定后方可使用。扣件应有生产许可证、法定检测单位的测试报告和产品合格证。扣件进入施工现场应检查产品合格证，并应进行抽样复试。扣件在使用前应逐个挑选，有裂缝、变形、螺栓出现滑丝的严禁使用。扣件在螺栓拧紧扭力矩达65Nm时，不得发生破坏.新、旧扣件均应进行防锈处理。 3、脚手板 脚手板采用钢材制作、单块脚手板的质量不大于30kg； （1）冲压钢脚手板的材质应符合现行国家标准碳素结构钢GB/T700中Q235级钢的规定。新脚手板应有产品质量合格证，尺寸偏差应符合建筑施工扣件式钢管脚手架安全技术规范JGJ130的有关规定，且不得有裂纹、开焊与硬弯。新、旧脚手板均应涂防锈漆,应有防滑措施; 4、安全网采用密目式安全立网，应符合下列要求： （1)网目密度不低于2000目/100cm2； （2）网体各边缘部位的开眼环扣必须牢固可靠，孔径不低于1mm； (3)网体缝线不得有跳针、露缝，缝边应均匀； （4）一张网体上不得有一个以上的接缝，且接缝部位应端正牢固；不得有断沙、破洞、变形及有碍使用的编织缺陷； （5）阻燃安全网的续燃、阻燃时间均不得大于4s。使用的安全网必须有产品生产许可证和质量合格证,以及由相关建筑安全监督管理部门发放的准用证； （6）做耐贯穿试验不穿透，1.61。8m的单张网重量在3kg以上;颜色应满足环境效果要求，选用绿色；5、悬挑梁采用型钢制作，其材质应符合现行国家标准碳素结构钢GB/T700或低合金高强度结构钢GB/T1591中的规定。主要材料参数表名称规格用途单位总需用量备注钢管6m48。3mm3。0mm纵向水平杆、立杆、剪刀撑根1.5m48。3mm3。0mm横向水平杆、连墙件根扣件各杆件的连接个安全网6m1。5m2000目防坠张工字钢16号悬挑主梁根第四章 施工工艺及施工方案一、技术参数脚手架排数双排脚手架纵、横向水平杆布置方式横向水平杆在下搭设高度(m）17。4m钢管类型483。0mm立杆纵距（m）1。5m立杆横距(m）0。9m立杆步距（m）1。8m单立杆计算方法按单立杆受力设计挡脚板工作层1挑1设脚手板钢笆片横向斜撑连墙件布置方式2步3跨水平兜网三层不超过10m一设施工均布荷载(kN/m2）4连墙件连接方式扣件连接同时施工层数2层二、工艺流程 1、施工准备 （1）施工单位项目技术负责人应组织脚手架专项施工方案的编制人员、施工员、安全员,按照专项施工方案和安全技术规程的要求,对安装架设人员进行书面技术交底，并履行签字手续。 （2）悬挑脚手架搭设前，安装架设人员应认真阅读悬挑脚手架专项施工方案，掌握悬挑承力架的构造、布置方式、布置间距、特殊部位（如阳台、转角、楼（电）梯间等）的具体做法、脚手架架体的搭设要求等，并核对现场实际情况，必要时与方案设计人员协调，修改设计。 （3）应按照专项施工方案、施工图的要求制作、安装预埋铁件、预埋螺栓，并进行隐蔽工程验收,隐蔽验收应手续齐全. （4)应按照专项施工方案、施工图纸和相关技术规范的规定，对进场的悬挑承力架构件、脚手架钢管、扣件及构配件、预埋铁件、螺栓等进行检查验收,不合格产品不得使用。 （5）经检验合格的材料、构配件应分类堆放整齐、平稳，堆放场地不得有积水. （6)悬挑脚手架的钢管、扣件和悬挑承力架等应做好油漆、防腐. (7)悬挑承力架安装时对应的主体结构混凝土强度不应低于C10；脚手架搭设时，对应主体结构混凝土强度不应低于C15；连墙件安装时，对应主体结构的混凝土强度应满足设计要求。2、落地式钢管脚手架搭设施工工艺 （1）搭设顺序落地式双排脚手架的搭设顺序为：场地平整、夯实定位设置通长脚手板摆放扫地杆逐根竖立立杆并与扫地杆扣紧安装扫地小横杆并与立杆和扫地杆扣紧安装第一步大横杆并与立杆扣紧安装第一步小横杆安装第二步大横杆安装第三、四步大横杆和小横杆安装立杆剪刀撑连墙杆铺脚手板安装防护栏杆绑扎安全网。 （2）施工工艺定位定距：根据构造要求在建筑物四角用尺量出内、外立杆距墙间距，并做好标记。用钢卷尺拉直，分出立杆位置，并用白灰点出立杆标记（立杆布置详见附图）。垫板准确放在定位线上，垫板必须铺放平稳，不得悬空.在搭设首层脚手架的过程中，沿四周每框架格内设一道斜支撑,拐角处双向增设，待该部位脚手架与主体结构的连墙件可靠拉结后方可拆除。当脚手架操作层高出连墙件两步时，应采取临时稳定措施，直至连墙件搭设完毕后方可拆除。双排架宜先立里排立杆,后立外排立杆.每排立杆宜先立两头，再立中间的一根,互相看齐后再立中间部分各立杆。双排架内、外排两立杆的连线要与墙面垂直。立杆接长时，应先立外排，后立内排。其余组件的搭设要求详见构造要求.3、悬挑式脚手架搭设施工工艺 （1)搭设顺序型钢悬挑脚手架搭设的工艺流程为：预埋螺栓(或者钢板）安装(焊接）主梁I16工字钢安装连系梁I12工字钢摆放扫地杆放置纵向扫地杆立柱安装横向扫地杆安装第一步纵向水平杆安装第一步横向水平杆安装连墙件安装第二步纵向水平杆安装第二步横向水平杆安装拉杆搭设栏杆加设剪刀撑铺设竹笆张挂安全网。 (2）施工工艺在悬挑层及悬挑上层混凝土结构强度未达到设计强度的70时，悬挑钢梁应搁置在底层脚手架或临时脚手架上部纵向横梁上，搁置高度不超过4步架。悬挑层楼层混凝土浇筑前，在螺栓位置处的梁或墙中预埋A25镀锌钢管。工字钢安装时，卡紧钢梁,确保工字钢固定牢固.搭设首步脚手架过程中，沿四周每框架格内设一道斜支撑，拐角处双向设置，待该部位脚手架与主体结构的连墙件可靠拉结后方可拆除。当脚手架操作层高于连墙件两步时，设置临时稳定措施，待连墙件搭设完毕后方可拆除.其余组件的搭设要求参见构造要求。4脚手架拆除 （1）脚手架使用完毕后立即拆除，在脚手架拆除前应做好以下工作：对脚手架进行安全检查，确认不存在严重隐患。如存在影响拆除脚手架安全的隐患，应先对脚手架进行修整和加固，以保证脚手架在拆除过程中不发生危险;在拆除脚手架时，应先清除脚手板上的垃圾杂物,清除时严禁高空向下抛掷，大块的装入容器内由垂直运输设备向下运送，能用扫帚集中的要集中装入容器内运下；脚手架在拆除前，应先明确拆除范围、数量、时间和拆除顺序、方法、物件垂直运输的数量,脚手架上的水平运输、人员组织，指挥联络的方法和用语,拆除的安全措施和警戒区域；脚手架的拆除施工工艺严格遵守拆除顺序,坚持自上而下，先加固后拆除的原则，不得上下同时作业，拆除脚手架应先拆除挡脚板，再拆脚手板-护身栏杆剪刀撑小横杆大横杆-立杆，最后拆连墙点、钢丝绳以及工字钢，当拆至脚手架下部最后一节立杆时要先设临时支撑加固，以便拆除后能确保其完整，完全和稳定.不准分立面拆除或在上下两步同时拆除,做到一步一清,一杆一清。拆立杆时，要先抱住立杆再拆开最后两个扣件。拆除大横杆、斜撑、剪刀撑时，应先拆中间扣件，然后托住中间，再解端头扣件.所有连墙杆必须随脚手架拆除同步下降，严禁先将连墙件整层或数层拆除后再拆脚手架，分段拆除高差不应大于两步，如高差大于两步,应增设连墙件加固。拆除后架体的稳定性不被破坏，如附墙杆被拆除前，应加设临时支撑防止变形，拆除各标准节时，应防止失稳。当脚手架拆至下部最后一根长钢管的高度时,应先在适当位置搭临时抛撑加固，后拆除连墙件。5、脚手架安拆过程中注意事项 （1）脚手架的搭设除了按顺序搭设外,还得注意下列事项:1）搭设脚手架时，工人必须戴好安全帽，佩好安全带,工具及零配件要放在工具袋内,穿防滑鞋工作，袖口、裤口要扎紧； 2）按照规定的构造方案和尺寸进行搭设;3）及时与结构拉结或临时支顶，以确保搭设过程的安全；4)拧紧扣件(拧紧程度要适当）；5）有变形的杆件和不合格的扣件（有长度、扣接不紧等）不能使用； 6）随时校正杆件的垂直和偏差避免偏差过大； 7）没有完成的脚手架，在每日收工时，一定要确保架子稳定,以免发生意外； 8）建筑物出入口处的脚手架，应根据出入口的高度和宽度采用平行弦桁梁结构形式，在开口处的两边要采用双立杆,悬空立杆下要设安全扣件，此处的连接要加密,每步设置,同时在洞口边及其上设置剪刀撑。出入口脚手架的上方要有安全可靠的隔离防护设施,一般为在出入口处的外侧设置双层防护棚,防止物体坠落伤人，保护出入人员。 6、构造要求 (1)纵向水平杆: 纵向水平杆宜设置在立杆内侧,其长度不宜小于 3 跨。纵向水平杆接长宜采用对接扣件连接,也可采用搭接。对接、搭接应符合下列规定： 1） 纵向不平杆的对接扣件应交错布置：两根相邻纵向水平杆的接头不宜设置在同步或同跨内 且不同步或不同跨两个相邻接头在水平方向错开的距离不应小于 500mm；各接头中心至最近主节点的距离不宜大于纵距的 1/3(图 3）。2) 搭接长度不应小于 1m,应等间距设置 3 个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于 100mm。图3 纵向水平杆对接接头布置3)使用冲压钢脚手板，纵向水平杆应作为横向水平杆的支座，用直角扣件固定在立杆上。 （2）横向水平杆： 主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除.主节点处两个直角扣件的中心距不应大于 150mm.在双排脚手架中，靠墙一端的外伸长度不应大于 0.4L，且不应大于 500mm; 作业层上非主节点处的横向不平杆，宜根据支承脚手板的需要等间距设置,最大间距不应大于纵距的 1/2； 当使用冲压钢脚手板、木脚手板、竹串片脚手板时，双排脚手架的横向水平杆两端均应采用直角扣件固定在纵向水平杆上;单排脚手架的横向水平杆的一端，应用直角扣件固定在纵向水平杆上另一端应插入墙内，插入长度不应小于 180mm。 （3）脚手板：作业层脚手板应铺满、铺稳,离开墙面 120150mm； 冲压钢脚手板，应设置在三根横向水平杆上。当脚手板长度小于 2m 时，可采用两根横向水平杆支承，但应将脚手板两端与其可靠固定，严防倾翻。此三种脚手板的铺设可采用对接平铺，亦可采用搭接铺设。脚手板对接平铺时,接头处必须设两根横向水平杆，脚手板外伸长应取 130-150mm,两块脚手板外伸长度的和不应大于 300mm（图5（a）； 脚手板搭接铺设时，接头必须支在横向水平杆上,搭接长度应大于 200mm，其伸出横向水平杆的长度不应小于 100mm（图5（b）。作业层端部脚手板探头长度应取 150mm,其板长两端均应与支承杆可靠地固定。图5 脚手板对接搭接构造 （4）立杆：立杆步距 1。8m，横距 0。9（1。0）m，纵距小于 1。5m,内排立杆离主体 0.3m.立杆下端设置50mm厚通长脚手板。立杆基础为地面时，地面必须用回填土分层夯实，并在脚手架外 1。5m 做一条排水沟,确保外架基础不集水；立杆基础为楼板时,在楼板下相应位置用钢管支承。立杆接头必须采用对接扣件连接，立杆上的对接扣件应交错布置，两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆分两个相隔接头在高度方向错开分距离不宜小500mm;各接头中心至主节的距离不宜大于步距的 1/3.立杆顶端宜高出女儿墙上皮 1m，高出檐口上皮 1。5m。大角双杆立角，大角正直,安全网转角顺直。脚手架必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距钢管底端不大于 200mm 处的立杆上.横向扫地杆应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上.脚手架立杆接长必须使用对接扣件. (5）连墙件除按技术参数要求之外,连墙件的布置还应符合下列规定： 宜靠近主节点设置，偏离主节点的距离不应大于 300mm. 应从底层第一步纵向水平杆处开始设置,当该处设置有困难时，应采用其它可靠措施固定。 连墙件按每楼层每两跨设置一道,宜优先采用菱形布置。一字型、开口型脚手架的两端必须设置连墙件,连墙件的垂直间距不应大于建筑物的层高，并不应大于 4m（2 步).采用刚性连墙件与建筑物可靠连接，预埋杆和连墙杆用双扣件连接。 当脚手架下部暂不能设连墙件时可搭设抛撑.抛撑应采用通长杆件与脚手架可靠连接，与地面的倾角应在 45-60之间;连接点中心至主节点的距离不应大于 300mm.抛撑应在连墙件搭设后方可拆除. （6）门洞脚手架门洞宜采用上升斜杆、平行弦杆桁架结构型式，斜杆与地面的倾角应在 4560之间。本工程采用 B 型，并应符合下列规定：1） h=1。8m 时，纵距不应大于 1。5mm。 2） h=2。0m 时,纵距不应大于 1。2mm。 脚手架门洞桁架的构造应符合下列规定： 1)双排脚手架门洞处的空间桁架，除下弦平面外，应在其余5个平面内的节间设置一根斜腹杆。2） 斜腹杆宜采用旋转扣件固定在与之相交的横向水平杆的伸出墙上，旋转扣件中心线至主节点的距离不宜大于150mm.当斜腹杆在1 跨内跨越 2 个步距，宜在相交的纵向水平杆处，增设一根横向水平杆,将斜腹杆固定在其伸出端上。3） 斜腹杆宜采用通长杆件,当必须接长使用时，宜采用对接扣件连接，也可采用搭接。门洞桁架下的两侧立杆应为双管立杆，副立杆高度应高于门洞口 1-2 步。 门洞桁架中伸出上下弦杆的杆件端头,均应增设一个防滑扣件 （见附图），该扣件宜紧靠主节点处的扣件. （7）剪刀撑与横向斜撑每道剪刀撑宽度不应小于 4 跨,且不应小于 6m，斜杆与地面的倾角宜在 45-60之间。 双排脚手架应在外侧立面整个长度和高度上连续设置剪刀撑。 剪刀撑斜杆的接长宜采用搭接，搭接长度不应小于 1m，应采用不少于 2 个旋转和扣件固定，端部扣件盖板的边缘至杆端距离不应小于 100mm。 剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不宜大于 150mm。 横向斜撑应在同一节间，由底至顶层呈之字型连续布置，斜撑的固定应符合斜腹杆宜采用旋转扣件固定在与之相交的横向水平杆的伸出墙上，旋转扣件中心线至主节点的距离不宜大于 150mm。 一字型、开口型双排脚手架的两端均必须设置横向斜撑,中间宜每隔 6 跨设置一道。 (8)安全网：购买的安全网必须是合格产品，具备厂家生产许可证、产品合格证、检验合格报告单、建筑安全监督管理部门颁发的产品准用证.所使用安全网均满足阻燃要求。脚手架外立杆内侧采用密目式安全网横向全封闭,搭接处用绳索与立杆，大横杆绑扎牢固。主体四周架体与建筑物之间空隙，设置一道安全平网（大眼网），要求挂设平整，绑扎牢固.主体每隔 10m 高处在架体与建筑之间设置第一道安全平网 （方法同上）。 每层施工层面设置一道随层网，架体周围增设 1.2m 高的防护栏杆和 180mm 高的挡脚板，并用脚手板将施工洞铺满，预防人物坠落。 （9)工字钢架悬挑： 图6 工字钢架悬挑做法第五章 检查与验收一、构配件的检查和验收1、脚手架钢管、扣件、脚手板应有产品出厂合格证和检测报告等质量证明文件，并在使用前按照国家现行规范建筑施工扣件式钢管脚手架安全技术规范（JGJ130）的规定进行抽样检验。同时应符合下列要求： (1)各种构配件的抽样比例应不小于5%且不少于20件，质量应符合相关规范标准的规定。不符合质量要求的构配件不得使用. (2）钢管壁厚应符合专项施工方案的规定，且应不小于2.8mm，壁厚小于2。8mm的钢管不得使用； （3）严禁使用有裂缝、变形的扣件，出现滑丝的螺栓必须更换; （4）脚手架构配件必须在使用前做好防腐处理。2、悬挑承力架的质量应符合下列规定: （1)制作悬挑承力架的材料应有产品合格证、质量检验报告等质量证明文件； (2）构件焊缝的高度和长度应满足设计要求，不得有焊接裂缝、构件变形、锈蚀等缺陷； （1）悬挑承力架的制作质量应符合表14的规定。二、悬挑脚手架的检查与验收1、悬挑脚手架应在下列阶段进行检查验收：（1)悬挑承力架安装完成后，脚手架搭设前;（2）作业层上施加荷载前；（3）每搭设10m左右高度后；(4）达到设计高度后；（5)遇有六级及以上大风和大雨后；（6）使用超过一个月。2、悬挑脚手架检验应根据下列技术文件进行：（1）专项施工方案及变更设计文件；（2）安全技术交底；3、悬挑脚手架在使用过程中，应加强日常巡查和定期检查,主要检查下列项目：（1)悬挑承力架与主体结构连接的锚环、预埋螺栓是否有松动,钢丝绳是否有松弛,各节点连接螺栓是否有松动，构（杆）件及节点是否有变形、锈蚀；（2）脚手架架体构造、连墙件是否符合要求，扣件螺栓是否有松动；(3）脚手板是否有腐朽、损坏和绑扎松动；（4）安全防护措施是否符合要求；(5)是否有超载和扩大使用范围。（6) 采用钢筋拉杆作为受拉构件的悬挑脚手架应经常检查拉杆的松紧程度，拉杆上端固定于主体结构螺栓的螺牙完好性、螺母下的钢板垫板是否设置及螺母外侧螺牙的外露丝扣数. 4、型钢悬挑结构制作技术要求、检验方法悬挑架型号： 生产数量： 施工图编号： NO. 序号检验项目技术要求检验方法1原材料钢材的品种、规格、型号、性能应符合现行国家标准规定和设计要求检查出厂合格证、中文标志及检验报告焊接材料的品种、规格、性能螺栓、螺纹、垫圈等的品种、规格、性能2零部件加工零件的长度、宽度（mm)3。0观察或用钢尺、塞尺检查型钢端部垂直度（mm）2。0螺栓孔制孔精度允许偏差（mm）直径1。0，0.0游标卡尺或孔径圆规检查圆度2.0螺栓孔孔距允许偏差（mm）孔距范围同一组任意两孔间距相邻两组端孔间距钢尺检查5001.01.550112001.52。0120130002.530003.03组装杆件轴线交点错位(mm）3.0用钢尺、塞尺或水平尺检查立杆定位件偏位(mm）5.0受压杆件弯曲矢高（mm)L/1000,且10.04焊接焊工需经考试合格,持证上岗，在其考试合格项目及其认可范围内施焊检查焊工合格证及其认可范围、有效期焊接质量焊缝尺寸需符合设计要求；焊缝表面应平整、无裂缝、气孔、夹渣、漏焊等明显缺陷观察和用放大镜、焊缝量规、钢尺检查5油漆应除锈，二度防锈漆,不得漏漆,无透底、流坠、起皮观察 5、型钢悬挑结构安装技术要求、检验方法序号检验项目技术要求检验方法1进场验收应符合表E.1的规定,构件无变形、损坏，油漆不应脱落、损坏,构件无锈蚀.观察和检查型钢悬挑结构制作质量检验报告2预埋件、预埋螺栓规格、品种应符合设计要求检查预埋件、预埋螺栓质量验收记录和隐蔽工程验收记录.用钢尺、水平尺检查。支承面标高（mm）10。0水平度（mm)L/500预埋件中心偏移（mm）15。0预留孔中心偏移(mm）10。0预埋螺栓中心偏移（mm）5.0露出长度(mm）+30.0，0.0螺纹长度(mm）+30.0，0。03不同部位型钢悬挑结构的选用应符合专项施工方案的要求现场检查核对悬挑架平面布置图4安装允许偏差（mm)横向轴线20.0用钢尺、水平尺检查纵向轴线20.0悬挑架垂直度h/250，且15。0悬挑梁水平度L/500， 且20.05与建筑主体结构连接焊接焊工需经考试合格,持证上岗，在其考试合格项目及其认可范围内施焊检查焊工合格证及认可范围、有效期焊缝焊缝尺寸需符合设计要求；焊缝无裂缝、气孔、夹渣、漏焊等缺陷观察和用焊缝量规、钢尺检查螺栓连接螺栓、螺母、垫圈（板)的品种、规格、性能、数量应符合要求观察、钢尺螺栓应紧固,并有锁定措施,外露丝扣不少于2扣观察，小锤轻击或用扭力扳手检查6锚环、拉环数量、规格、做法、预埋位置应符合要求观察,小锤轻击应有预紧装置并预紧7钢丝绳数量规格符合设计要求观察端部应设鸡心环、绳卡，规格、数量、安装方法符合设计及相关规定应设调紧装置，并调紧、锁定，调紧装置应有足够的调节空间观察、扭力扳手 6、悬挑脚手架架体搭设技术要求、检验方法序号检验项目技术要求检验方法1立杆垂直度（mm）0。3H用经纬仪或吊线和尺量检查2杆件间距（mm）步距20尺量检查纵距20横距203纵向水平杆高差（mm）一根水平杆的两端20水平仪或水平尺同跨内两根纵向水平杆的高差104横向水平杆外伸长度（mm）外伸500-50尺量检查5扣件安装主节点处各扣件中心相互位置（mm）150尺量检查同步内立杆上两个相邻接头对接扣件的高差（mm）500立杆上对接扣件至主节点的距离（mm）h/3纵向水平杆上对接扣件至主节点的距离(mm）la/3扣件螺栓拧紧力矩（Nm）4065扭力扳手6剪刀撑水平夹角4560角尺检查7连墙件构造必须采用刚性连墙件观察检查间距设计规定尺量检查与主节点间距（mm）300尺量检查8脚手板铺设严密,绑扎牢固，无探头板观察检查9防护脚手架外侧设置栏杆，密目网围护;施工层增设挡脚板；底部满铺木板或竹笆片，密目网兜底全封闭;内档每层楼面处设置木板或竹笆片封闭。观察检查第六章 施工安全保证措施一、组织保障1、脚手架搭设过程中,由安全员负责安全管理,由技术负责人技术指导，施工员进行指挥。施工时应按专项方案施工，不得擅自更改。2、脚手架搭设人员必须是经过按现行国家标准 特种作业人员安全技术考核管理规则（GB5036）考核合格的专业架子工，上岗人员应定期体检,合格者方可持证上岗。凡患有高血压,心脏病者不得上脚手架操作，进场时检查每一个架子工有无登高架设特种作业上岗证.3、脚手架搭拆前应有书面安全技术交底，书面交底须履行签字手续。4、架体使用前必须经过验收(可分层、分段)合格后挂牌使用，并有验收签字手续；拆除时严格按安全技术操作规程要求进行。5、承重支架搭设、验收、拆除必须按有关规定,搭设质量必须由质量检查部门验收。质检部门应配力距扳手一付。6、加强对钢管、扣件的管理、检测、维修保养,并落实到人。7、施工现场带电线路如无可靠的安全措施，一律不准通过脚手架,非电工不准擅自拉接电线和电器装置.8、在脚手架上进行电、气焊作业时,必须有防火措施和专人看守。9、搭拆脚手架时，地面应设围栏和警戒标志，并派专人看守，严禁非操作人员入内；10、脚手架进场后统一打磨除锈、刷防锈漆，等干后剪刀撑刷统一刷黄漆。二、安全管理1悬挑脚手架安装拆卸人员必须经过建设行政主管部门培训考试合格，持证上岗，在合格证有效期内从事安装架设和拆除作业。2悬挑脚手架安装拆卸人员应定期体检,健康状况应符合架子工职业安全健康要求。3 安装拆卸作业必须戴好安全帽、系好安全带、穿防滑鞋，正确使用安全防护用品.4悬挑式脚手架安装、拆除作业前，应根据脚手架高度及坠落半径，在地面对应位置设置临时围护和警告标志，并应设专人监护。5悬挑脚手架安装拆卸作业，必须严格执行专项施工方案、安全技术交底和安全技术操作规程，应有防止高空坠落和落物伤人的防护措施。6悬挑脚手架构配件的质量和安装质量,应符合本规程规定，并经检查验收合格后方可使用。7 当遇到六级及六级以上大风和雾、雨、雪天气时应停止作业。雨、雪后上架作业前应有防滑措施。禁止夜间从事脚手架安装、拆除作业。8架体上的施工荷载必须符合设计要求，严禁超载使用.架体上的建筑垃圾及杂物应及时清理。9严禁扩大脚手架的使用范围，不得将模板支架、缆风绳、混凝土和砂浆输送管道、卸料平台等固定在脚手架上，严禁借助脚手架起吊重物。10 应定期（每月不少于1次）组织悬挑脚手架使用安全检查，明确专人做好日常维护工作，及时消除安全隐患。11悬挑脚手架在使用期间，严禁进行任何可能影响悬挑脚手架安全的违章作业。严禁任意拆除型钢悬挑构件，松动型钢悬挑结构锚环、螺栓及其锁定装置，改变其受力状态，降低承载能力。严禁任意拆除主节点处的纵、横向水平杆,纵、横向扫地杆和连墙件。12在脚手架上进行电、气焊作业时，必须有防火措施，并设专人进行监护。13工地临时用电线路的架设及悬挑脚手架接地、避雷措施等，应按现行行业标准（JGJ46）施工现场临时用电安全技术规范的规定执行。14悬挑脚手架沿架体外围必须用密目式安全网全封闭，密目式安全网宜设置在脚手架外立杆的内侧，并顺环扣逐个与架体绑扎牢固。15 悬挑脚手架底部与墙体之间的间隙应封堵牢固、严密，预防人员、物体从中坠落。三、技术措施脚手架安装过程注意事项及规定：1、进场钢管、扣件必须有产品合格证书和检验报告。2、脚手架与主体结构连墙杆采用钢管,一端用扣件与主体结构预埋钢管扣件连接，另一端用扣件同立杆连接。3、严禁在脚手架上堆放钢管，木材及施工多余的物件等.作业层上的施工荷载应符合设计要求，不得将模板支架、缆风绳、泵送混凝土和砂浆的输送管等固定在脚手架上,严禁区悬挂起重设备.以确保脚手架畅通及防止超载。4、吊运脚手架、钢管等须用专用保险吊钩，严禁单点起吊，要准平衡，并严格控制脚手架上的施工荷载。5、脚手架封顶，里立杆应低于檐口 0。5m，外立杆高出檐口 1.2m.6、脚手片必须满铺三步（包括操作层)，绑扎牢固使用5*10木方禁止使用钢筋。，脚手片铺设交接处要平整、牢固,无空头跳板。7、走人斜道(直上、之字型）坡度不得大于三分之一，设防滑条，两侧应设两道防护栏杆，斜道平台小于 3 平方米，临边围脚手片防护,斜道纵向距外侧及横向两终端应设剪刀撑或设两道栏杆难以设斜道的,应采取其它有效措施。8、严禁搭单排脚手架,严禁主要受力杆件用钢竹或钢木混搭.9、建立钢管、扣件的专用堆放场地，钢管、扣件按品种、规格分类堆放，堆放场地不得积水。10、当有六级及六级以上大风和雾、雨天气,应停止脚手架的搭设与拆除作业.在脚手架使用期间，严禁拆除下列杆件:主节点处的纵、横向水平杆；连墙件；交叉支撑、水平架；架固杆件，如剪刀撑、水平加固杆件、扫地杆、封口杆等;栏杆.11、不得在脚手架基础及其邻近处进行挖掘作业，否则应有采取安全措施，并报主管部门批准。12、临街搭设脚手架时，外侧应有防止坠物伤人的防护措施。13、工地临时用电线路的架设及脚手架接地、避雷措施等，应按现行行业标准施工现场临时用电安全技术规范（JGJ462005）的有关规定执行。14、脚手架大多在露天使用，搭拆频繁，耗损较大，因此必须加强维护和管理，及时做好回收、清理、保管、整修、防锈、防腐等各项工作，才能降低损耗率,提高周转次数，延长使用年限，降低工程成本。日常维护管理要求如下:使用完毕的脚手架架料和构件、零件要及时回收,分类整理，分类存放。堆放地点要场志平坦，排水良好，下设支垫。钢管、角钢、钢桁架和其他钢构件最好放在室内，如果放在露天，应用毡、席架盖。扣件、螺栓及其他小零件,应用木箱、钢筋笼或麻袋、草包等容器分类贮存，放在室内。弯曲的钢管杆件要调直，损坏的构件要修复，损坏的扣件、零件要更换。做好钢铁件的防锈和木制件的防腐处理。钢管外壁在湿度较大地区 （相对湿度大于 75%）,应每年涂刷防锈漆一次；其他地区可两年涂刷一次。涂刷时涂层不宜过厚。经彻底除锈后，涂一度红丹即可。钢管内壁可根据地区情况,每隔 24 年涂刷一次，每次涂刷遍.角钢、桁架和其他铁件可每年涂刷一次。扣件要涂油，螺栓宜镀锌防锈，使用 35 年保护层剥落后应再次镀锌。没有镀锌条件时，应在每次使用后用煤油洗涤并涂机油防锈.搬运长钢管、长角钢时,应采取措施防止弯曲.拆架应拆成单片装运,装卸时不得抛丢，防止损坏。脚手架使用的扣件、螺栓、螺母、垫板、连接棒、插销等小配件极易丢失。在安装脚手架时,多余的小配件应及时收回存放，在拆卸脚手架时，散落在地面上小配件要及时收捡起来.健全制度，加强管理，减少损耗和提高效益是脚手架管理的中心环节.比较普遍采用的管理办法有两种：由架子工班(组）管理，采用谁使用、谁维护、谁管理的原则，并建立积极的奖罚制度
