三居室家庭装修综合布线设计方案
11

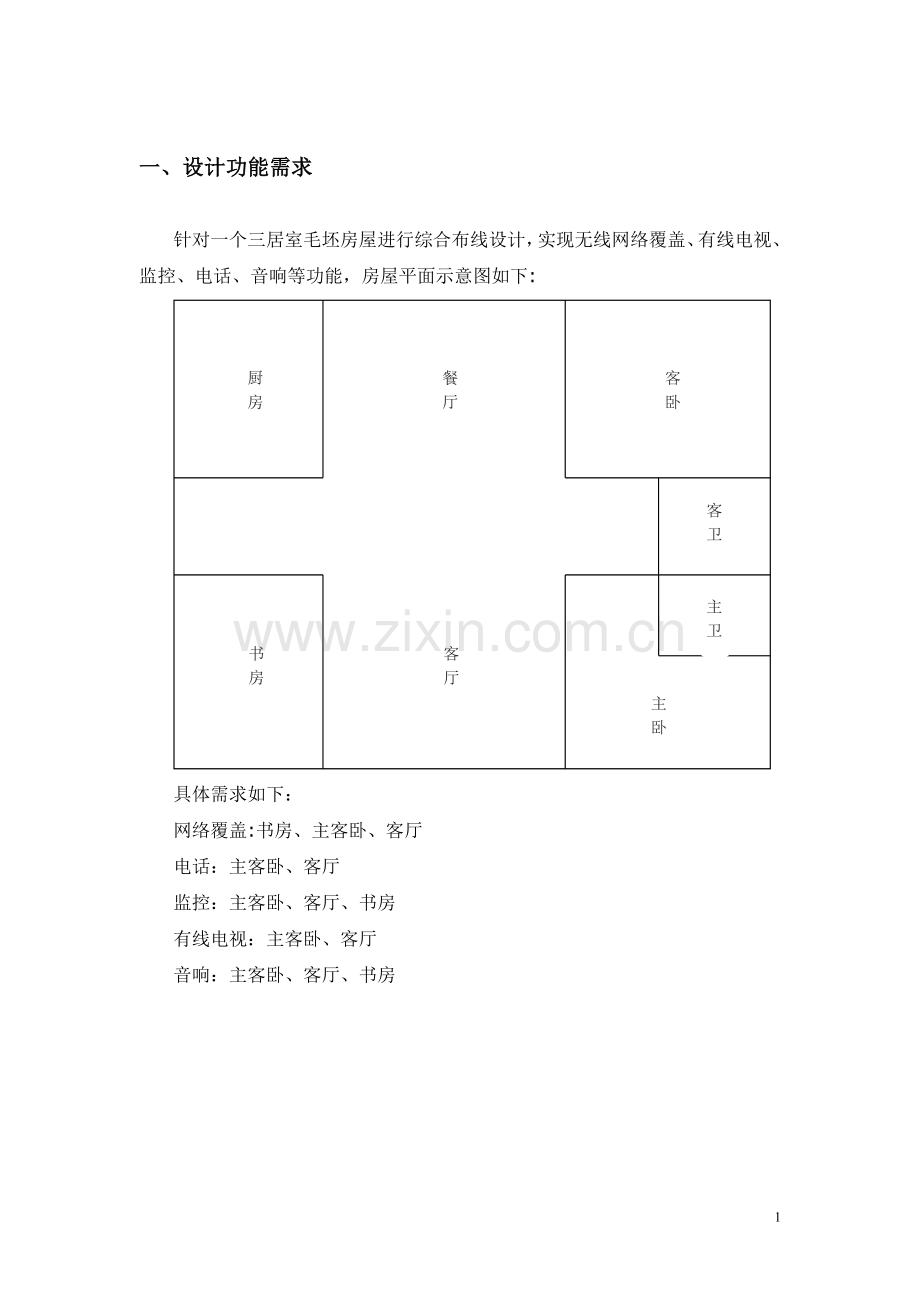

一、设计功能需求
针对一个三居室毛坯房屋进行综合布线设计，实现无线网络覆盖、有线电视、监控、电话、音响等功能，房屋平面示意图如下:
书房
客厅
厨房
餐厅
客卧
客卫
主卫
主卧

具体需求如下：
网络覆盖:书房、主客卧、客厅
电话：主客卧、客厅
监控：主客卧、客厅、书房
有线电视：主客卧、客厅
音响：主客卧、客厅、书房
二、设计流程图
功能需求细化
弱电箱设计
设备确认
选择各种面板和模块
选择各种线缆
设计各子布线系统
汇总各子布线系统
出施工图
编制预算
施工
家庭综合布线设计流程图

三、设计方案
1、功能需求细化
(1)实现主客卧、书房、客厅固定网络接口预留以及室内无线网络信号覆盖,满足电脑以及手机等移动终端同时访问网络；
（2）实现数字高清IP化的监控系统,包括前端摄像头、主机、存储等;
(3）；
2、弱电箱设计
（1）弱电箱需预留光纤、电话线、有线电视天线等接线条件；
（2）为满足所需功能，弱电箱内需放置一台无线路由器、带POE功能的24口交换机；
（3）预留至少两个强电插座；
（4）将电脑进出线头用专用工具做好RJ45头，将有线电视进出线缆头做好F头，电话进出线缆头剥出线头RJ10头；
（5）配备有线电视、电话分配模块。
3、设备确认
设备汇总表:
名称
型号
数量
说明
无线路由器
TP—LINK
1台

24口交换机
H3C
1台

有线电视分配模块
HMTV-104
1块
1分4
电话分配模块
HMAV—106
1块
1分4
摄像头

5个
1080P
4、各种面板和模块的选择
根据需要,主要选择的是下述面板：
86型R系列信息面板
R86ZDTN8N R86Z2DTN8N R86ZD-TV—II
5、各种线缆选择
4。1 数据线:由于多数线需在墙上开槽走线，一旦完工将很难改变。因此，在施工中使用五类线,其实五类线里面有8根芯,普通的电话线只需2根芯、电脑电缆需4根芯,这样还能预留升级空间。五类4对非屏蔽对绞线缆(UTP CAT5E）在综合布线系统中能远距离传输高比特率信号,既传输高速数据并保证良好的数据完整。其机械物理性能、电气性能、传输特性等满足ANSI TIA/EIA—568A标准和YD/T838-1997标准对五类对绞电缆的要求。其中近端串扰和等效远端串扰性能符合传输延迟、延迟失真和平衡（LCL）性能要求,支持10/100Base—T、ATM、令牌环、语音、电话、图像等应用。
4。2扬声器（音箱)电缆：用柔软的超细鼓线扬声器（音箱）电缆，用无氧铜（OFC)制造。透明PVC护套,有标识缆芯的标志，当连接到如RSAC—PDN的连接器上时，扁平8字形可提供良好的夹击区。
4.3有线电视同轴电缆：选用符合BS2316标准的75Ω同轴电缆。
6、各子系统设计
每个子系统模块的具体设计如下：
1) 数据（电脑）模块
根据整个房屋装簧的平面布置，在书房电脑桌的下方/旁边设置数据插座(与电脑的电源插座并排），一般用2孔信息插座，留一孔余量为今后发展用。因为目前所敷5类4对对绞线缆实际只用了2对线。同样在有可能上网的客厅、主卧设置数据出口，为了能够在将来使用智能化电器，还应在餐厅和厨房各设置一个数据出口。
2) 电话语音模块
根据整个房屋装簧的平面布置,在须按电话的桌(几）的下方/旁边设置电话信息插座。在客厅卧室等安装高度与强点面板相同，约30cm，卫生间安装高度为120cm,厨房安装高度为150cm。
3) 有线电视模块
根据住宅装簧的平面布置，在须放电视机的柜子上方安排有线电视插座。
4) 监控摄像头
吊装在所需监控的房间的天花墙角边，预留网络信息点,通过弱电箱POE交换机供电以及网络连通.
5) 影音模块
安装背景音响系统，可创造家庭良好的氛围。在走廊、过道、客厅、餐厅、厨房的墙顶处安放音箱。为了减少干扰，影音模块线路与强电及其他弱点系统分开敷设。
7、子系统汇总
这样，整个房屋综合布线系统模块如下图:
电话模块
电视模块
数据模块
防盗监控模块
影音模块
厨房
餐厅
卫生间
客厅
主卧
客卧
书房
家庭综合布线系统

该系统是各部件采用模块化设计和分层星形拓扑结构，各个功能模块和线路相对独立，单个家电设备或线路出现故障,不会影响其它家电的使用。
我所设计的这套居室中信息点有31个，信息面板20个,各种规格线缆若干。具体分布如下表:
房间
警报探测
AV出口
电话出口
数据出口
报警控制
音频出口
合计
客厅
2
1
2
1
0
2
8
餐厅
1
1
1
1
0
1
5
主卧
1
1
1
1
0
0
4
客卧
1
1
1
1
0
0
4
书房
1
0
1
2
1
0
5
主卫
0
0
1
0
0
0
1
客卫
0
0
1
0
0
0
1
走廊
0
0
0
0
0
2
2
合计
6
4
8
6
1
5
30
所需面板分布及数量：
名称
单孔信息面板
2孔信息面板
3孔带电视模块面板
有线电视单孔面板
音视频专用面板
书房
1
1

主卧

1

1

客卧
1

1

客厅

1

1
2
厨房
1
1

1
餐厅

1

1
1
客卫
1

主卫
1

走廊

2
合计
5
5
1
3
6
整个系统,埋墙式家用综合布线箱设在书房内，这里离宽带入口等较近，而且设在较为隐蔽的地方，既不影响整个装修的美观，也不会对生活区带来不便.
8、布线施工图
书房
客厅
厨房
餐厅
客卧
客卫
主卫
主卧
TV
V/A
R
R
R
R
R
A/D
V/A
V/A
V/A
V/A
V/A
A
A
A
A/D
A/D
TV/D
A
TV
D
TV
A/D
···
A
D
R
R

TV/D
图例: 有线电视+数据
A/D

数据+语音
A

语音
TV

有线电视
D

数据线
V/A

音视频插座
····
R
报警探头
布线箱
数据线
音频线
各种入户线
9、综合布线施工预算表
(1)设备、材料汇总表
名称
单位
数量
单价
小计
备注
家庭信息箱箱体
个
1
200
200

集线器模块条
条
1
400
400

语音模块条
条
1
200
200

弱电信号接线模块条
条
1
88
88

音视频分配模块条
条
1
88
88

有线电视分配模块条
条
1
48
48

单孔信息面板
块
5
26
130

2孔信息面板
块
5
40
200

3孔带电视模块面板
块
1
50
50

单孔有线电视面板
块
1
15
15

音视频专用面板
块
6
10
60

穿线管
米
160
2．5
162。5

电脑线
米
260
1.5
390

有线电视线
米
65
5
325

音频线
米
140
3
420

视频线
米
70
4
280

附件

50
各种接头等
合计

3106。5

（2）施工预算书
序号
项目
单位
单价
工程量
金额
备注
1.
材料费合计
元

3106。5

2.
人工及测试费
工日
50
30
1500

3.
直接费
元

4606。5

4.
税金
元
3.43%
1500
51.45
安装工程不含材料费
5.
总造价
元

4657.95

三、综合布线施工中应注意的问题
1) 各弱电子系统均用星型结构.
2) 进线穿线管2～3根从户外引入家用信息接入箱.出线穿线管从家用信息箱到各个户内信息插座.所敷设暗管(穿线管)应采用钢管或阻燃硬质聚氯乙烯管（硬质PVC管）.
3) 直线管的管径利用率应为50%～60%,弯管的管径利用率应为40％~50％。
4) 所布线路上存在局部干扰源,且不能满足最小净距离要求时,应采用钢管.
5) 暗管直线敷设长度超过30米时，中间应加装过线盒。
6) 暗管必须弯曲敷设时，其路由长度应≤15米，且该段内不得有S弯。连续弯曲超过2次时,应加装过线盒。
7) 暗管弯曲半径不得小于该管外径的6～10倍。
8) 在暗管孔内不得有各种线缆接头。
9) 家庭信息接入箱箱内线缆整理的方法
l 将各种线分组，进线（一般为3条）为1组,电话出线每4根分成1组，电脑出线（3根）分成1组，有线电视出线(4根）分成1组。
l 这样共有5组线，每组线有3到4根，在每根线上做2个标识，1个标识做在这根线刚进入箱内的5厘米处，另一个标识做在离线头5厘米处。
l 将每组线用扎线带固定在箱底，并适当盘点线(半圈）以上。再从边上向上用扎线带固定在箱边中间位置上。
l 留出15～20厘米长的头,在离头10厘米处再做好标识。将多余的线头剪掉。
四、总结
总体来说,与传统的布线方式比较，采用家用综合布线系统进行家居布线起码具有如下的几点优势:
1、规范施工，能确保质量和性能；
2、采用统一控制和管理，在以后的日常生活中，使用、管理和维修十分方便；
　　3、系统兼容性很好，无论选择哪家的网络布线设备,都可提供支持;
　　4、扩展性强，能灵活组合，所有的“信息点”都是通用的,增加新的设备或家电，可以马上接通使用.
虽然采用家庭综合布线要比传统的布线施工要贵一些，但是采用家用综合布线管理系统一方面满足了当前的需求，另外也完全能适应未来智能化家居生活的需要，因此，从长远来看是非常必要的投入。
通过对自己家居综合布线系统的设计，一方面是我对家庭综合布线的整个过程有了更清晰的认识，而且也为自己营造了一个舒适、方便、安全、实用的家居环境，真可谓是一举多得的事情.
