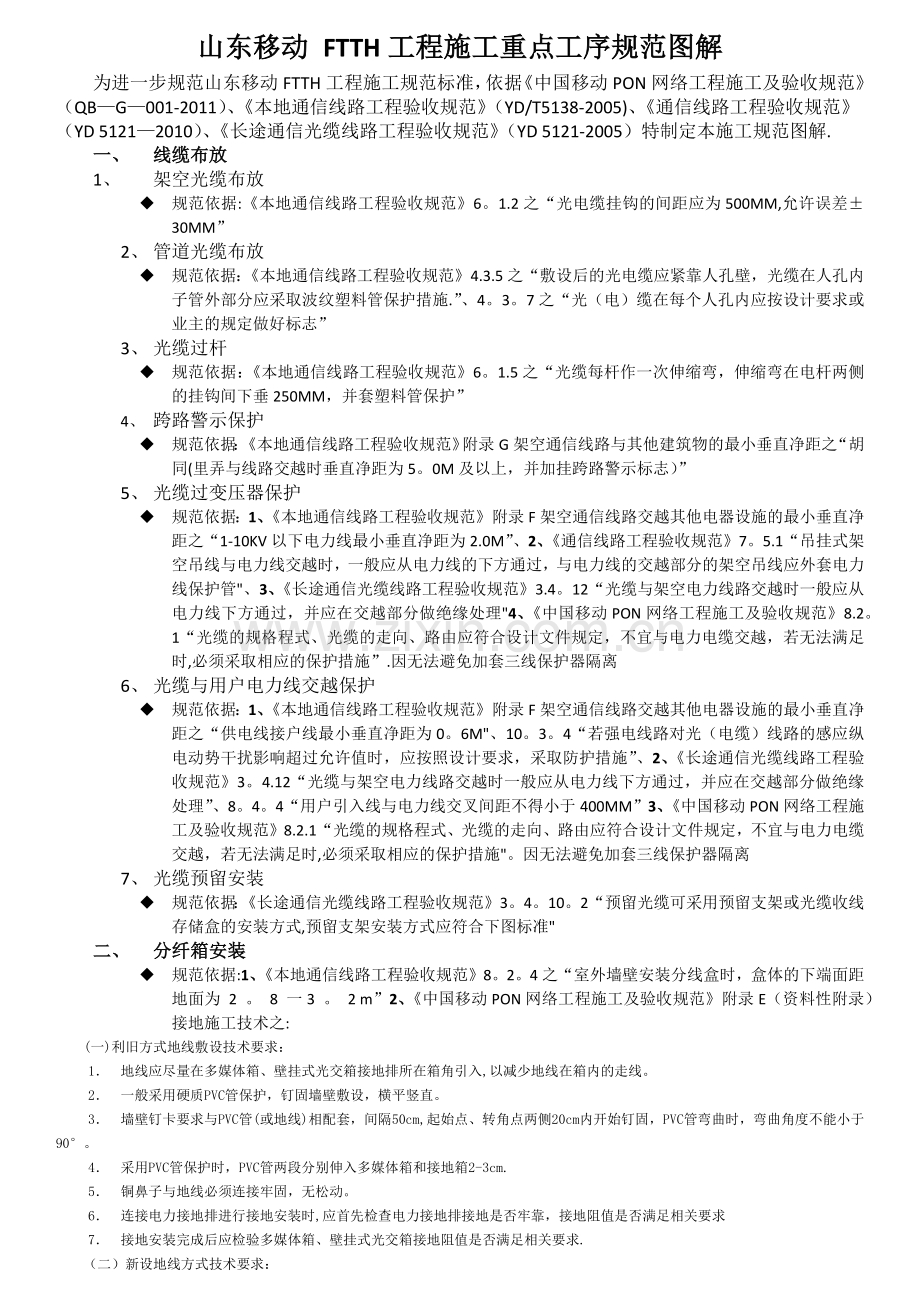

山东移动 FTTH工程施工重点工序规范图解
为进一步规范山东移动FTTH工程施工规范标准，依据《中国移动PON网络工程施工及验收规范》（QB—G—001-2011）、《本地通信线路工程验收规范》（YD/T5138-2005)、《通信线路工程验收规范》（YD 5121—2010）、《长途通信光缆线路工程验收规范》（YD 5121-2005）特制定本施工规范图解.
一、 线缆布放
1、 架空光缆布放
u 规范依据:《本地通信线路工程验收规范》6。1.2之“光电缆挂钩的间距应为500MM,允许误差±30MM”
2、 管道光缆布放
u 规范依据：《本地通信线路工程验收规范》4.3.5之“敷设后的光电缆应紧靠人孔壁，光缆在人孔内子管外部分应采取波纹塑料管保护措施.”、4。3。7之“光（电）缆在每个人孔内应按设计要求或业主的规定做好标志”
3、 光缆过杆
u 规范依据：《本地通信线路工程验收规范》6。1.5之“光缆每杆作一次伸缩弯，伸缩弯在电杆两侧的挂钩间下垂250MM，并套塑料管保护”
4、 跨路警示保护
u 规范依据：《本地通信线路工程验收规范》附录G架空通信线路与其他建筑物的最小垂直净距之“胡同(里弄与线路交越时垂直净距为5。0M及以上，并加挂跨路警示标志）”
5、 光缆过变压器保护
u 规范依据：1、《本地通信线路工程验收规范》附录F架空通信线路交越其他电器设施的最小垂直净距之“1-10KV以下电力线最小垂直净距为2.0M”、2、《通信线路工程验收规范》7。5.1“吊挂式架空吊线与电力线交越时，一般应从电力线的下方通过，与电力线的交越部分的架空吊线应外套电力线保护管"、3、《长途通信光缆线路工程验收规范》3.4。12“光缆与架空电力线路交越时一般应从电力线下方通过，并应在交越部分做绝缘处理"4、《中国移动PON网络工程施工及验收规范》8.2。1“光缆的规格程式、光缆的走向、路由应符合设计文件规定，不宜与电力电缆交越，若无法满足时,必须采取相应的保护措施”.因无法避免加套三线保护器隔离
6、 光缆与用户电力线交越保护
u 规范依据：1、《本地通信线路工程验收规范》附录F架空通信线路交越其他电器设施的最小垂直净距之“供电线接户线最小垂直净距为0。6M"、10。3。4“若强电线路对光（电缆）线路的感应纵电动势干扰影响超过允许值时，应按照设计要求，采取防护措施”、2、《长途通信光缆线路工程验收规范》3。4.12“光缆与架空电力线路交越时一般应从电力线下方通过，并应在交越部分做绝缘处理”、8。4。4“用户引入线与电力线交叉间距不得小于400MM”3、《中国移动PON网络工程施工及验收规范》8.2.1“光缆的规格程式、光缆的走向、路由应符合设计文件规定，不宜与电力电缆交越，若无法满足时,必须采取相应的保护措施"。因无法避免加套三线保护器隔离
7、 光缆预留安装
u 规范依据：《长途通信光缆线路工程验收规范》3。4。10。2“预留光缆可采用预留支架或光缆收线存储盒的安装方式,预留支架安装方式应符合下图标准"
二、 分纤箱安装
u 规范依据:1、《本地通信线路工程验收规范》8。2。4之“室外墙壁安装分线盒时，盒体的下端面距地面为 2 。 8 一3 。 2 m”2、《中国移动PON网络工程施工及验收规范》附录E（资料性附录）接地施工技术之:
(一)利旧方式地线敷设技术要求：
1． 地线应尽量在多媒体箱、壁挂式光交箱接地排所在箱角引入,以减少地线在箱内的走线。
2． 一般采用硬质PVC管保护，钉固墙壁敷设，横平竖直。
3． 墙壁钉卡要求与PVC管(或地线)相配套，间隔50cm,起始点、转角点两侧20cm内开始钉固，PVC管弯曲时，弯曲角度不能小于90°。
4． 采用PVC管保护时，PVC管两段分别伸入多媒体箱和接地箱2-3cm.
5． 铜鼻子与地线必须连接牢固，无松动。
6． 连接电力接地排进行接地安装时,应首先检查电力接地排接地是否牢靠，接地阻值是否满足相关要求
7． 接地安装完成后应检验多媒体箱、壁挂式光交箱接地阻值是否满足相关要求.
（二）新设地线方式技术要求：

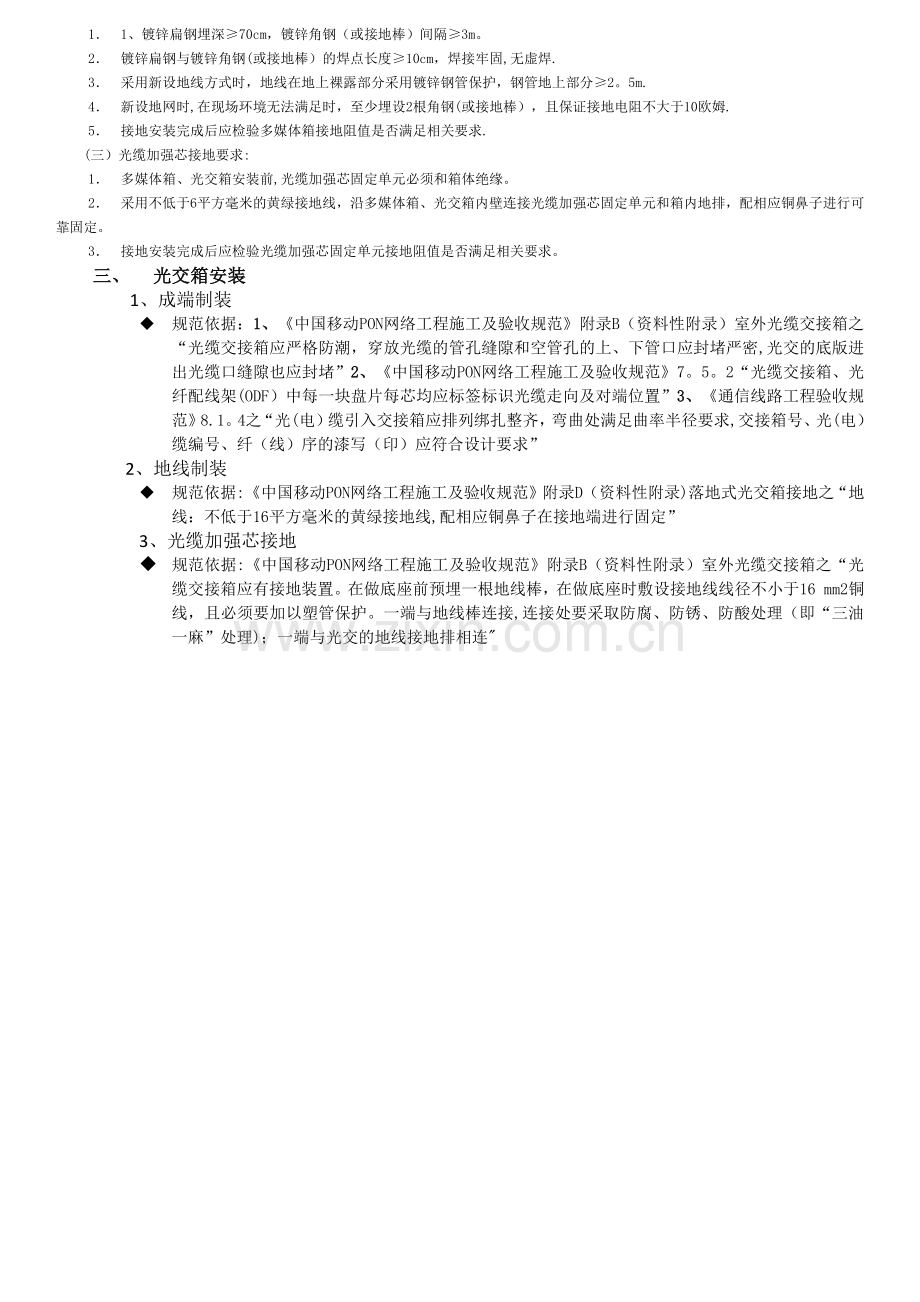

1． 1、镀锌扁钢埋深≥70cm，镀锌角钢（或接地棒）间隔≥3m。
2． 镀锌扁钢与镀锌角钢(或接地棒）的焊点长度≥10cm，焊接牢固,无虚焊.
3． 采用新设地线方式时，地线在地上裸露部分采用镀锌钢管保护，钢管地上部分≥2。5m.
4． 新设地网时,在现场环境无法满足时，至少埋设2根角钢(或接地棒），且保证接地电阻不大于10欧姆.
5． 接地安装完成后应检验多媒体箱接地阻值是否满足相关要求.
(三）光缆加强芯接地要求:
1． 多媒体箱、光交箱安装前,光缆加强芯固定单元必须和箱体绝缘。
2． 采用不低于6平方毫米的黄绿接地线，沿多媒体箱、光交箱内壁连接光缆加强芯固定单元和箱内地排，配相应铜鼻子进行可靠固定。
3． 接地安装完成后应检验光缆加强芯固定单元接地阻值是否满足相关要求。
三、 光交箱安装
1、成端制装
u 规范依据：1、《中国移动PON网络工程施工及验收规范》附录B（资料性附录）室外光缆交接箱之“光缆交接箱应严格防潮，穿放光缆的管孔缝隙和空管孔的上、下管口应封堵严密,光交的底版进出光缆口缝隙也应封堵”2、《中国移动PON网络工程施工及验收规范》7。5。2“光缆交接箱、光纤配线架(ODF）中每一块盘片每芯均应标签标识光缆走向及对端位置”3、《通信线路工程验收规范》8.1。4之“光(电）缆引入交接箱应排列绑扎整齐，弯曲处满足曲率半径要求,交接箱号、光(电）缆编号、纤（线）序的漆写（印）应符合设计要求”
2、地线制装
u 规范依据:《中国移动PON网络工程施工及验收规范》附录D（资料性附录)落地式光交箱接地之“地线：不低于16平方毫米的黄绿接地线,配相应铜鼻子在接地端进行固定”
3、光缆加强芯接地
u 规范依据:《中国移动PON网络工程施工及验收规范》附录B（资料性附录）室外光缆交接箱之“光缆交接箱应有接地装置。在做底座前预埋一根地线棒，在做底座时敷设接地线线径不小于16 mm2铜线，且必须要加以塑管保护。一端与地线棒连接,连接处要采取防腐、防锈、防酸处理（即“三油一麻”处理)；一端与光交的地线接地排相连"
