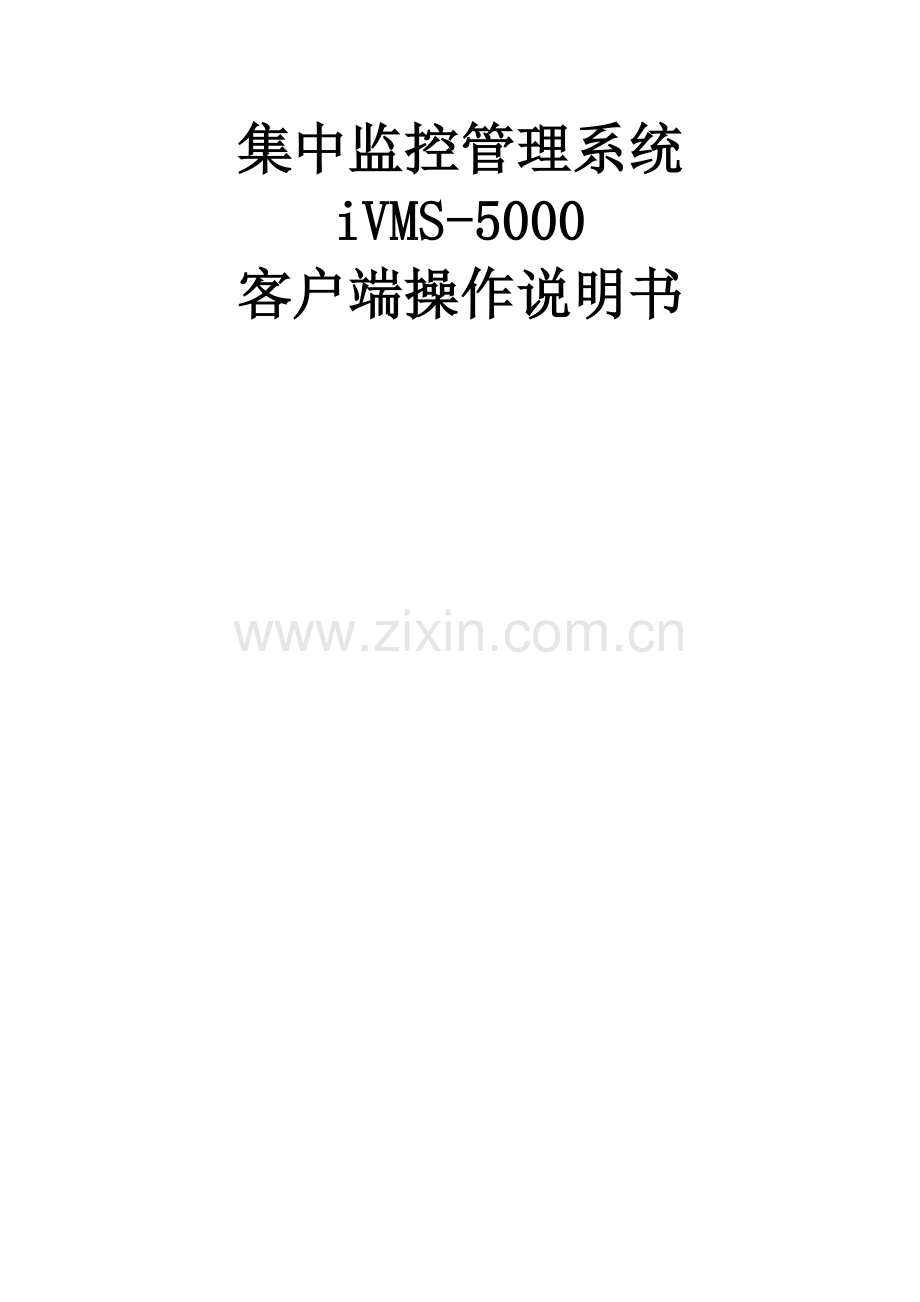

海康威视CS集中监控管理系统iVMS-5000操作说明书.doc

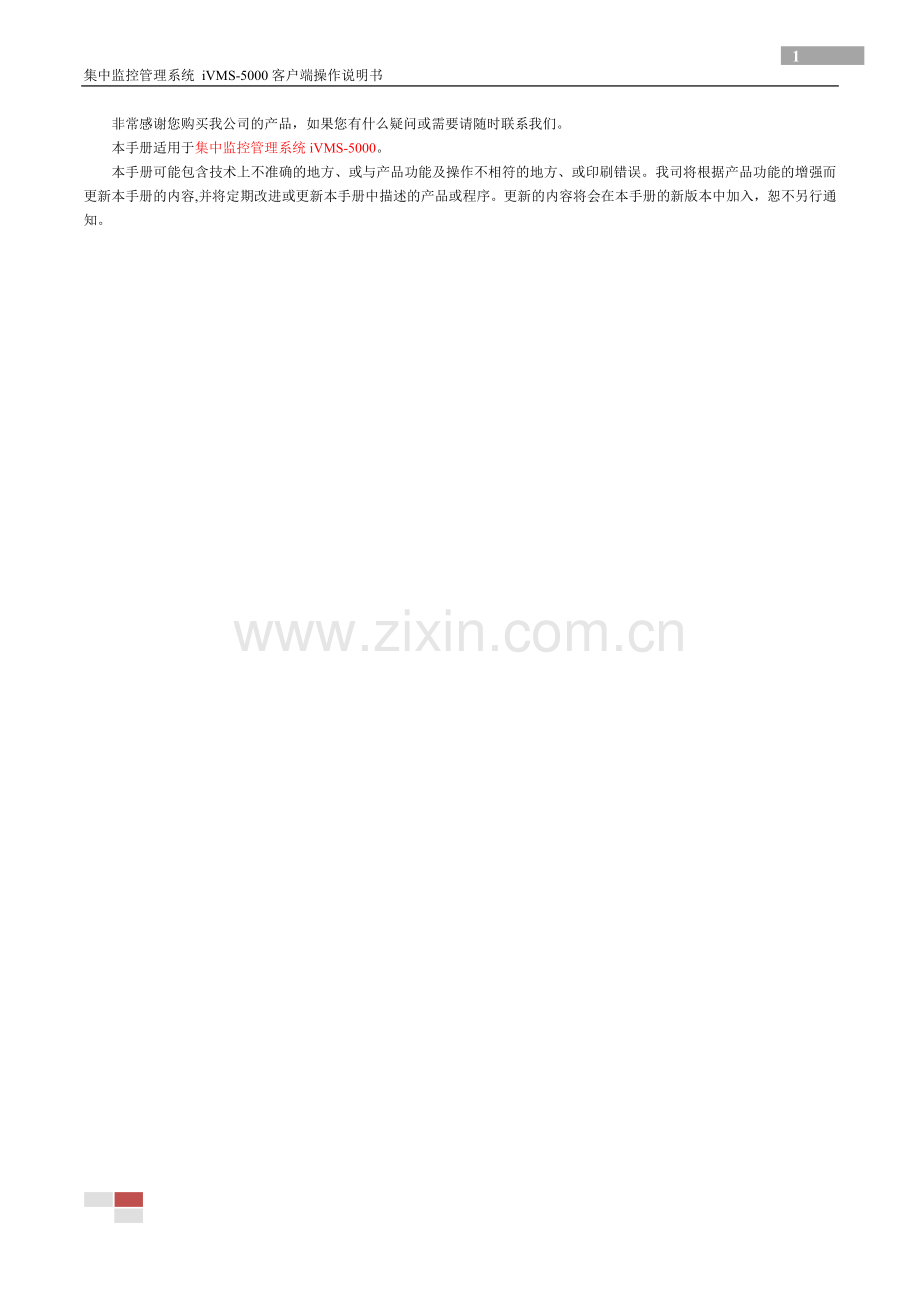

集中监控管理系统iVMS-5000客户端操作说明书27集中监控管理系统 iVMS-5000客户端操作说明书非常感谢您购买我公司的产品，如果您有什么疑问或需要请随时联系我们。 本手册适用于集中监控管理系统iVMS-5000。本手册可能包含技术上不准确的地方、或与产品功能及操作不相符的地方、或印刷错误。我司将根据产品功能的增强而更新本手册的内容,并将定期改进或更新本手册中描述的产品或程序。更新的内容将会在本手册的新版本中加入，恕不另行通知。 目 录1简介41。1简介41。2运行环境41。3约定42安装和卸载52.1安装软件52。2卸载软件63运行和使用73。1用户登录73。2软件界面及菜单介绍84实时预览监控104。1实时视频预览114。1。1结束播放124。2预览控制134.3录像和抓图144.3。1紧急录像144.3.2抓图154。4其他功能174.4。1语音对讲174。4。2报警输出控制174.4。3即时录像回放185云台控制195。1云台控制195。23D定位205。3预置点编辑205。4巡航路径编辑205。5轨迹编辑225.6视频参数调节226录像回放246。1常规回放256.1。1录像检索256.1.2回放控制276。2分段回放296.2。1录像检索306.2。2回放控制316。3事件回放326。3.1录像检索336。3。2回放控制347监视屏控制357.1监视屏控制357。2监视屏轮巡398报警联动418.1报警图像弹出418。2报警信息429电子地图4410维护管理4510.1系统菜单4510.2视图菜单4510。3工具菜单4610。3.1录像备份管理4610.3.2日志管理4910.3。3网络对讲5110。3.4图片浏览器5310.3。5视频播放器5310。3。6软键盘5410.4帮助5511系统配置5611。1常规配置5611.2本地配置5711.3显示设置5811。4分组设置5911。5键盘配置6011.5。1模拟键盘控制6011.5.2网络键盘控制621 简介1.1 简介集中监控管理系统iVMS-5000的C/S客户端,主要应用于监控中心、值班室、接警室、指挥调度室等场合，具备实时视频监控、摄像机云台控制、录像检索回放、录像备份下载等基础功能,同时具备接收和处理报警,语音对讲和广播，控制解码上电视墙等高级应用。C/S客户端稳定可靠、安装简单、操作方便快捷，是系统的主要操作终端。1.2 运行环境操作系统要求:Microsoft Windows vista 、Windows XP、 Windows 7或以上版本CPU： P4 2。4或以上内存： 1G或以上（建议2G或以上）硬盘: 80G或以上显卡： 256M独立显存或以上1.3 约定在本手册中为了简化描述,做以下约定：u 集中监控系统客户端简称为软件u 网络硬盘录像机、视频服务器、76系列NVR/混合NVR、95与96系列NVR、IP Camera和IP Dome等统一称为设备u 点击为鼠标左键单击u 双击为鼠标左键双击u 右键单击为鼠标右键单击u 部分图片为示意图，请以软件实际界面为准2 安装和卸载2.1 安装软件选择“我接受许可证协议中的条款”，点击“下一步”按钮。双击安装程序，打开软件安装向导。点击“下一步”继续安装。根据软件安装向导，选择安装位置,点击“下一步”按钮。点击“安装，待安装过程结束，点击“完成”安装完毕。安装成功后，桌面会显示三个图标，分别为“客户端主程序”、“播放器、“图片浏览器”。2.2 卸载软件进入开始菜单，选择“iVMS5000”，点击“”。按向导提示，完成软件的卸载。3 运行和使用3.1 用户登录双击桌面客户端图标，显示右侧登录框.第一步：输入用户名和密码；第二步：填写正确的中心服务器IP和端口（默认端口为80）；第三步：单击确定后登录勾选“自动登录”，保存本次输入的用户名和密码，下次监控软件启动时，将自动登录。3.2 软件界面及菜单介绍软件主界面分为7个部分，如下图所示：软件界面说明如下:区域说明区域说明系统菜单栏系统功能键监控组织树控制菜单报警信息菜单系统信息播放面板系统菜单栏：按键说明系统进行客户端的系统配置视图可选择显示和关闭面板和设置功能工具打开常用工具帮助可以选择帮助主题和关于监控菜单树：显示系统的功能使用按键。系统功能键：提供预览、回放等系统操作。监控组织树：组织资源机构管理。显示整个系统的组织，区域和通道，通过搜索框可以进行通道的搜索.控制菜单:提供视频预览时的图像控制，包括云台控制，预置点设置和调用，巡航设置和调用、轨迹记录和调用,视频参数调节等.报警信息菜单：显示客户端接收到的报警信息，对报警信息进行确认处理等操作。系统信息：显示CPU占用率，内存占用率信息。点击，可查看当前用户、磁盘剩余空间和系统音量。播放面板：播放面板说明如下：区域说明区域说明播放窗口基本功能按钮扩展功能按钮4 实时预览监控配置好设备后，点击标签栏标签，回到监控软件预览界面.左侧默认显示设备列表。初次启动时，播放面板默认以22播放窗口显示，可通过画面分割按键进行窗口分割的选择，最大可支持25画面分割.预览界面下按键说明如下：按键说明按键说明全部停止预览全部抓图全部开始录像轮循按钮画面分割模式选择按键全屏/还原按键4.1 实时视频预览双击通道播放点击实时播放面板中的播放窗口，选中一个播放窗口。双击组织树的通道节点。选中的播放窗口即开始显示该通道的实时视频。 双击区域播放点击实时播放面板中的播放窗口，选中一个播放窗口。双击区域节点，则在当前画面分割模式下从当前选中的播放窗口开始依次播放该区域的通道图像。 拖动播放拖动通道节点到需要的播放窗口，则该窗口显示拖动的通道节点的实时视频。若拖动的为区域节点，则在当前画面分割模式下从当前选中的播放窗口开始依次播放该区域下的通道。 4.1.1 结束播放右键画面停止播放右键点击处于实时播放的播放窗口，显示播放窗口菜单。选择“停止播放”项，可以结束该窗口的实时播放。 点击图标停止播放可以点击实时播放窗口右上角的 图标停止播放。全部停止播放点击实时播放面板按键可以停止全部正在播放的窗口。4.2 预览控制多画面全屏显示在实时播放模式下，点击实时播放面板可多窗口全屏显示,点击键盘Esc键退出全屏预览模式。双击放大若在多画面预览的模式下,双击选中画面可放大显示，再次点、双击还原。声音控制右键点击选中的窗口，选择“打开声音”可打开该窗口的音频预览，再次右键点击选择“关闭声音”可关闭预览。也可以点击预览页面上的图标控制声音开启和关闭。 注意：软件只能同时打开一个窗口的音频，若开启下一个窗口的声音则自动关闭上一个窗口的音频。电子放大软件支持预览时的电子放大。选中需要放大的窗口，点击，在预览窗口按住左键向右下方划定需要放大的区域。 松开左键，播放窗口将显示放大区域。按住左键，向左滑动鼠标则缩小区域，缩小到最小返回全屏模式。 4.3 录像和抓图紧急录像和抓图需要对应的通道处于实时播放状态下。4.3.1 紧急录像保存路径配置点击标签栏标签,进入窗口,点击“本地设置”按钮，进入本地配置窗口。选择或设置一个录像保存路径，点击“确定”按钮保存设置。用户可以选择录像文件的打包模式，可以按照文件大小打包(1024M最大），也可以按照录像文件时间长度保存（60分钟最长）。紧急录像点击选中正在播放的播放窗口，点击实时播放面板的按钮开始即时录像，此时该按键显示为，点击按键可停止录像. 注意：若某通道正处于即时录像状态，停止播放的同时将停止该通道的即时录像。停止播放包括单通道结束播放和设备播放模式下的结束播放以及轮循模式下当前播放通道的切换。4.3.2 抓图点击标签栏标签,进入窗口,点击“本地设置”按钮，进入本地配置窗口。抓图格式配置抓图可选择以BMP格式或JPEG格式进行抓图。抓图路径配置可点击修改图片保存路径。也可选择,则需要在每次抓图后自定义保存路径。抓图预览界面下选中正在播放的播放窗口，点击实时播放面板的按钮抓图。若选择了，则软件会弹出如右图的提示，用户需自定义保存路径，也可直接打印图片。4.4 其他功能4.4.1 语音对讲点击语音对讲按钮，用来对当前通道所在的设备，进行双向的语音对讲。点击后，即可和前端设备进行对讲。4.4.2 报警输出控制监控视图界面下，点击“视图”下的“I/O报警器”项可手动控制该设备报警输出的打开、关闭。 右键点击报警输出弹出菜单，则可以选择打开或关闭报警输出。4.4.3 即时录像回放正在浏览的通道，可以使用即时录像回放功能回放该通道当前时刻的前几秒到几十秒不等的录像。点击即时回放按钮，画面进入即时回放状态。按键说明按键说明抓图打开声音打开对讲暂停逐帧播放时的“上一帧”逐帧播放时的“下一帧”即时回放的时间显示逐帧播放的帧数显示退出即时回放5 云台控制5.1 云台控制在预览界面,可对正处于预览状态的通道进行云台控制操作。通过方向键控制云台8个方向的转动，通过拖动条可控制云台转动的速度。点击，云台开始自动扫描，再次点击停止云台自动扫描。点击右侧功能键可进行焦距、光圈和变倍的调节。按键说明按键说明调节焦距控制雨刷调节焦点3D定位调节光圈复位控制灯光软件还提供了另外一种云台控制方式屏幕云台控制。用户可以通过在播放窗口中点击或者在图像上点击鼠标右键选择云台控制选项进行云台控制。软件将播放面板定义为33九个独立的区域。控制图标为如下图标中的一种： ； ； ； ； ； ； ； ，点击箭头，云台将以相同的方向转动。5.2 3D定位点击云台控制面板按键，在播放窗口范围内按下左键,在左键按下的状态下拖动鼠标将在播放画面上显示一个矩形窗口.其中鼠标移动的方向将决定播放放大或者缩小播放画面。从左上至右下拖动鼠标,放开左键后矩形窗口的画面将放大选中区域。从右下至左上拖动鼠标，放开左键后将缩小选中区域的图像. 注意：该功能需要解码器协议使用HIKVISION协议.5.3 预置点编辑点击云台控制面板按钮进入预置点编辑窗口。移动云台到需要的位置，输入预置点的名称可完成预置点的添加，点击“确定”。点击预置点列表中添加的预置点或者输入预置点号点击按钮即可调用该预置点，也可以右键点击列表中的预置点选择“调用预置点”。右键点击添加的预置点，可以进行修改和删除操作。选择需要进行预置点设置的播放窗口，右键点击预置点列表调出预置点管理菜单或者双击预置点编号进入添加预置点对话框。5.4 巡航路径编辑为播放通道添加两个或者多于两个预置点后，可根据已经设置好的预置点配置一条巡航路径。具体配置步骤如下。第一步：选择需要进行巡航路径设置的预览画面，点击云台控制面板按钮，显示巡航路径设置对话窗口。（巡航路径名称默认）。 第二步：在选择巡航路径名称上右键，点击“配置巡航路径”，进入“巡航路径设置”对话框。第三步：点击添加巡航点，在预置点列表中下拉选择需要的预置点。第四步：设置该巡航点的巡航时间和巡航速度。 注意：巡航时间的范围为：1128秒，巡航速度的范围为140。 第五步：重复第二步和第三步，添加需要的巡航点到巡航路径中。点击可以完成该巡航路径的添加。巡航路径的调用有两种方式，第一种是鼠标点击已经设置的巡航路径，可进行该巡航路径的调用，对应的巡航路径号图标变更为。再次点击巡航路径按钮或进行任意云台操作可以停止巡航。另一种调用方式是在中直接输入巡航编号点击调用巡航路径.5.5 轨迹编辑点击云台控制面板按钮进入轨迹编辑窗口。转动云台到轨迹结束的位置，点击。点击可以对记录的轨迹进行反复回放。点击停止轨迹的回放。选择需要进行轨迹设置的播放窗口，点击开始轨迹记录，然后控制云台按所需轨迹转动。5.6 视频参数调节移动右侧滑动条滑块 可以调节通道播放时的视频参数。 视频参数图标说明如下：图标说明图标说明亮度对比度饱和度色调恢复默认值6 录像回放监控软件将回放分为常规回放、分段回放以及事件回放，可通过点击标签栏进行选择。常规回放：监控软件根据录像存放位置查找回放录像文件.分段回放:对同一通道的录像资料分为几个不同的时间片段来回放,快速的查找所要的录像段。事件回放：针对设备中的监控点报警和IO报警录像进行重点查询、回放.按键说明按键说明/播放/暂停按键停止回放按键抓图按键单帧回放按键/同步/异步回放按键/全屏显示/保持原始比例按键/画面分割选择按键全屏显示按键清空搜索结果按键/展开/收起搜索结果按键录像文件下载及备份锁定回放倍率按键调整回放倍率6.1 常规回放选择“常规回放”进入常规回放界面。6.1.1 录像检索软件支持最多16路回放。回放操作步骤如下：第一步：选择画面分割方式。软件支持1/4/9/16画面分割回放。第二步：设置回放监控点和回放窗口的对应关系。选中一个回放窗口，双击希望在该窗口回放的监控点或该监控点的存储位置，该窗口标题栏将显示监控点名称和回放位置。 第三步：设定搜索条件，开始搜索。设置所搜的起止时间和录像类型。点击时间框日历菜单，可以通过点击选择日期。也可以手动输入起始时间。点击。第四步：开始回放。如果存在符合条件的录像文件，将以录像类型对应的颜色显示在时间轴上。点击单个回放窗口上的按键，开始该路的回放，点击回放窗口下方的按键，开始全部有录像窗口的回放。点击，可以对时间轴放大缩小，方便录像文件的时间定位。第五步：录像文件剪辑。在录像条上，按住Ctrl键，用鼠标拉出需要下载的录像片段。然后在所选的录像片段上单击右键，选择“下载此片段”。点击右侧的，可以直接接入录像查询和下载界面查看下载进度。6.1.2 回放控制u 开启声音、抓图、剪辑和停止通过回放窗口上方的快捷按钮，可以对回放进行开启声音、抓图、剪辑录像和停止播放等操作。同一时刻只能打开一个回放通道的声音，抓图和剪辑将保存到“工具-系统配置-本地配置”中指定的文件夹中。u 变速播放、单帧回放、同步/异步回放和全屏/原始比例显示通过，调节回放速度，包括1/8倍、1/4倍、1/2倍、1倍、2倍、4倍和8倍速可选。点击锁定倍率。点击，开始单帧播放。每次点击画面将向前播放一帧。再次点击播放按键恢复正常帧率播放。即同步回放，在该状态下，录像开始时间较晚的窗口将暂停，等待开始时间较早的窗口播放至相同时间点，再开始同步回放。点击该按钮，状态变为,此时各回放窗口按照各自的时间回放.即原始比例显示，画面两侧可能存在黑边。点击该按钮，状态变为,此时画面将充满整个回放窗口，画面可能会被拉伸.u 暂停、全部停止、全部抓图和清除搜索结果点击,回放将暂停，再次点击继续播放。点击,停止全部窗口回放。点击，将对正在回放的全部窗口抓图，并保存到“本地配置”中设定的路径下。全部停止回放后，点击，清除此次搜索结果。u 录像文件下载录像检索完成后，点击打开录像文件下载窗口。点击打开“按文件下载”选项卡。点击“确定”，软件将下载录像文件，并保存到本地计算机。下载中的文件将以百分比形式显示进度。 下载完成后，可选择对录像文件进行光盘刻录及上传服务器。若修改下载和剪辑的录像文件保存目录，点击“工具”“系统配置”“本地配置”可修改远程文件下载保存路径。点击右侧的,可以直接接入录像查询和下载界面，操作方法请参考10.3。1“录像备份管理”章节。6.2 分段回放在标签栏点击选择“分段回放”进入分段回放界面。分段回放用来对同一路通道的录像资料分为几个不同的时间片段来回放，方便快速的查找所要的录像段。6.2.1 录像检索第一步：在列表树或分组中选择需要回放的通道，并选择需要回放所分的段数。第二步：选择搜索的文件的时间。 第三步：点击进行录像文件的检索，若有符合搜索条件的录像文件，则在时间轴面板显示。不同时间段路录像会分布在不同的录像分段中。第四步:点击开始录像回放操作。6.2.2 回放控制回放过程中的按键及相关操作与常规回放的操作方法相同。本地回放成功后，界面如下图所示：注意：本实例中只有4、5、6、7这四个录像分段中存在录像文件，故只有4、5、6、7窗口回放录像文件。6.3 事件回放在系统标签栏点击 “事件回放进入事件回放界面。事件回放即按照事件类型（监控点报警、IO报警）进行录像文件的检索，将录像中符合条件的事件录像列出进行回放,以方便的进行录像文件的定位。6.3.1 录像检索第一步：在设备树中选择需要检索的设备通道。第二步:选择需要搜索的事件类型和搜索的时间。事件类型可选择监控点报警或者IO报警，即针对报警事件进行录像文件的检索. 第三步：点击进行事件录像文件的检索。检索成功后,将该通道触发事件关联的通道的录像显示在“关联录像信息”的时间轴面板中，同时“事件信息”栏将显示事件触发的时间和类型.第四步：录像回放。回放事件录像有两种操作方式。1、 鼠标选择所需要时间点日志信息，点击播放该时间点的事件录像。2、 双击 进入“关联录像信息”界面，通过操作时间轴可直接定位至所选事件触发的录像时,点击将同步回放已勾选的通道。点击进行时间轴的放大显示，点击进行时间轴的缩小显示。6.3.2 回放控制事件回放的回放过程中按键及相关操作与常规回放的操作方法相同，请参考“6。1”节.7 监视屏控制选择“视图”中的“监视屏控制”,在系统功能键中就会出现“监视屏控制”选项。选择“监视屏控制后，软件界面如下：首先选择相应的电视墙服务器。7.1 监视屏控制点击标签栏进入监视屏控制界面。区域说明区域说明设备/分组显示区域云台控制区域预置点/巡航/轨迹调用区域解码窗口显示区域解码显示控制区域报警信息显示区域监视器控制选择区域进入电视墙控制界面，解码窗口显示区域根据已进行的布局进行显示。解码显示控制区域相关按键说明如下：按键说明按键说明停止单个窗口解码停止全部窗口解码解码音量控制单输出/多输出切换监视屏输出大小控制键监视器控制选择区域相关按键说明如下：按键说明按键说明解码图像控制选项卡解码图像轮循控制选项卡监视屏组选择项1、预览解码选择中的通道节点，拖动到需要的解码窗口即可开启该通道的解码。解码成功后，在解码窗口左上角显示当前解码状态.也可以选择相应的显示屏,再双击中需要显示的通道。颜色标识，分别表示“回放”、“预览”、“报警”的监视器属性。右键点击正在解码的窗口，选择“停止解码”或点击按键停止该解码窗口的解码.右键点击解码窗口,可以通过“打开声音“关闭声音”按钮对声音解码输出进行设置。2、 回放解码第一步 选择需要回放的通道进行常规回放，常规回放操作抢参考6。1小节；第二步 在回放窗口上点击鼠标右键，在弹出的菜单中选择“回放上墙”，也可以直接在回放窗口上面点击 图标接入回放上墙；选择“回放上墙”后，系统将自动弹出“监视屏控制”界面。第三步 将回放通道拖动到对应电视墙组上. 鼠标左键点击进行常规回放的通道 按住鼠标左键拖动到“监视屏控制界面” 将通道拖动到对应监视屏图标上,松开鼠标左键 该监视屏左上角图标为蓝色表示该监视屏现处于回放状态注意：监视器的报警解码请参看BS客户端配置说明手册。7.2 监视屏轮巡点击监视器控制区域中的进入监视屏轮巡控制界面。第一步：选择电视墙服务器第二步：点击添加监视屏轮巡任务。其中轮巡任务名称及轮巡起始时间由用户自定义，轮巡时间间隔为1586400之间的任意值。 第三步：设置监视屏轮巡任务。按次序用鼠标点击监视屏，可以为监视器进行编号。编号结束后，点击“下一步”。若点击全部选中，系统将自动为监视器进行编号。第五步：可以按照右图提供按键修改轮巡监控点的轮巡方式。第四步：为监视器分配参加轮巡的监控点。选择完毕后，点击确定开始监视屏轮巡。8 报警联动客户端可以接收和处理报警信息,系统内配置的报警发送到客户端时，客户端会自动弹出相关图像,并显示详细的报警信息。客户端可以对监控点和IO报警行撤防及布防、手动报警等操作，也可以对报警信息进行“确认”等处理。注意:客户端弹出图像等报警联动的实现,首先需要在管理中心上设置相应的客户端联动。报警发生时，客户端会弹出相应报警图像及相关信息。8.1 报警图像弹出点击“设置”，可以对弹出图像显示模式进行设置。若多个报警同时触发，将按时间先后顺序，依次显示报警的图像。8.2 报警信息客户端下方“报警信息”功能区域，会显示详细的报警信息记录,形成列表。表格上方的红体字为当前正在发生的报警信息。对于报警信息，可以进行人工确认，在报警记录上点击右键，选择“确认”。也可以选择对报警信息进行确认。经确认的报警信息自动从列表转移到列表中。报警信息处理的说明如下表所示：报警信息处理说明查看报警记录的详细信息对选中的报警记录进行相关的文字描述和确认对报警记录直接确认删除当前的报警记录清空所有的报警记录选择系统内的相关用户，手动发送报警信息，报警信息的内容可以自定义进入撤防界面，对监控点进行布撤防操作1、 查看详细记录用户可以对报警详细记录进行查看。2、 报警信息描述用户可以对选中的报警记录进行相关的文字描述和确认。4、 撤防可以对监控点和IO报警进行布撤防操作，撤防时间不能大于48小时。3、 手动报警用户可以选择系统内的相关用户，手动发送报警信息，报警信息的内容可以自定义。9 电子地图该功能模块开发中，暂不支持。10 维护管理10.1 系统菜单点击标签栏“系统”选项进入系统菜单选择。 系统菜单说明如下：菜单选项说明切换用户切换当前用户修改密码修改当前用户的密码锁定系统锁定系统，再次操作需重新输入密码退出系统注销用户属性并退出系统10.2 视图菜单点击标签栏“视图”选项进入视图菜单选择,菜单中可以打开和关闭功能视图，控制菜单以及视频全屏功能。下图为打开全部功能视图的客户端主界面：10.3 工具菜单点击标签栏“工具”选项进入工具菜单选择,菜单中可以打开和关闭功能视图，控制菜单以及视频全屏功能。10.3.1 录像备份管理可以实现远程设备和集中存储中的录像的本地备份、刻录到光盘以及本地备份上传的功能。第一步：在组织树的通道节点选择需要备份的通道。第二步:选择搜索的文件类型和搜索的时间。第三步：点击进行录像文件的检索,若有符合搜索条件的录像文件，则在时间轴面板显示。第四步：按住Ctrl键用鼠标在录像条上拉出所要的录像片段，或者选择,然后选择备份保存路径，点击“开始”备份。用户在下载过程中，用户可以对下载任务进行暂停/删除操作，也可以在“选项中对下载属性进行自定义.第五步（可选）:按照下图中标注的顺序，在“备份任务列表”中选择已经下载完成的文件，再选择对应的刻录机驱动器编号，点击“开始刻录,即将所需要的录像文件刻录到光盘中.用户可以选择是否连通播放器一同刻录到光盘中.第六步（可选）：按照下图中标注的顺序，在“备份任务列表”中选择已经下载完成的文件，再选择“上传备份文件”,填写上传服务器的IP地址，端口,用户名，密码，存储目录等信息后，点击“开始上传”,即将所需要的录像文件上传至服务器。10.3.2 日志管理选择日志管理菜单进入日志管理界面,可以对所有日志进行分类查询、导出、或者形成报表.1、 系统日志系统日志包含操作日志、配置日志、报警日志和设备故障日志。操作日志包含用户在控制客户端的所做的操作记录。选择操作类型、日志范围、用户、开始时间和结束时间。点击，搜索并显示相关日志。点击将搜索结果导出为xls或txt格式文件。配置日志包含用户在配置客户端所做的操作记录。报警日志包含报警信息记录。设备故障日志包含设备的不在线和异常信息记录。查询与导出方法同操作日志。2、 远程设置日志远程设备日志即设备存储中保存的设备日志。选中要查询日志的设备，选择查询类型和起止时间，点击，搜索并显示相关日志。点击将搜索结果导出为xls格式文件。3、 工作日志工作记录包含交班日志、违规日志和普通日志等。查询和导出的方法同系统日志，请参考相应章节.4、 报表系统日志和工作日志可以选择以报表的形式进行显示。点击，将会形成操作类型或报警类型的图形统计报表，直观的显示日志的统计信息.点击，可以选择以饼图、线形图、直方图三种不同的图形报表显示：直方图报表 线形图报表 饼图报表10.3.3 网络对讲 网络对讲功能包括用户对用户的对讲，用户对设备的对讲和广播。1、 用户间的对讲在界面选择“用户，进入用户对讲界面，选择要对讲的用户，进入界面，在界面，用户可选择发起对讲或者发送文字讯息。若发送文字，用户可以选择文字发送快捷键，如所示.在界面选择“用户组”，可组建用户群进行对讲或者文字通讯。操作方法同独立对讲。2、 对前端设备的对讲和广播用户间的对讲操作流程图如下.在界面选择“网络对讲”,进入界面,选择“设备”，进入设备对讲界面,选择要对讲的设备端，进入界面，在界面，点击“开启语音”。在界面选择“设备广播”，选择进行广播的设备，点击“广播”，即对所有选择的设备进行广播。10.3.4 图片浏览器用于对图像浏览和回放时的截图进行浏览和编辑.按键说明按键说明/上/下一张/放大/缩小/顺/逆时针旋转/左右/上下镜像/亮度增强/减弱/对比度增强/减弱/锐化/柔和删除/打印/另存为10.3.5 视频播放器用于对本地录像文件的回放，如下所示:操作按键说明如下：按键说明按键说明抓图加速/减速播放倒放播放/暂停/停止上/下一帧前一个/后一个文件音量控制10.3.6 软键盘打开软键盘：当操作台无键盘时，可以选用系统软键盘。10.4 帮助点击“帮助”，选择将自动弹出软件说明书。选择，将右侧的声明图片。将显示授权的用户信息,点击技术支持浏览器自动链接至公司官方网站的技术支持联系方式页面。 11 系统配置系统配置，主要是对客户端的一些参数和功能进行配置。打开系统配置菜单进入系统配置界面。11.1 常规配置点击“工具”“系统配置”“常规配置”进入配置菜单。常规配置说明如下：常规配置说明说明登录运行程序后自动登录运行软件后自动登录播放配置播放性能设置软件播放性能，是否丢B帧解码图像显示设置预览窗口的显示比例解码性能设置预览的实时性和流畅性路径配置语音引擎报警启用服务器语音引擎报警蜂鸣器报警启用设备蜂鸣器报警本地声音文件报警自定义本地声音文件进行报警循环播放报警声音报警声音提示次数其他自动锁屏按照等待时间进行锁定屏幕11.2 本地配置本地配置，主要用来配置抓图,本地录像，剪辑下载以及对讲录音的存储路径和相关参数。本地配置说明如下：本地配置说明说明抓图配置采用JPEG抓图JPEG抓图，可设置图片分辨率和图像质量采用BMP格式抓图每次抓图需手动设置保存路径本地录像文件打包大小根据文件大小进行打包,可自定义保存路径限制最长录像时间根据录像时间长度进行打包剪辑下载文件打包大小进行剪辑下载操作时，录像文件保存按照设定大小进行打包对讲录音对讲自动录音自动录音并保存对讲内容，可自定义保存路径11.3 显示设置设置预览图像及回放画面中的工具栏显示。工具栏使用请参考第四章。11.4 分组设置分组窗口默认存在两个分组：“我的分组”和“共享分组”。可直接对该分组进行配置，也可增加新的分组。点击，可进行新的分组的添加。选择添加的分组，点击为分组内添加监控通道，点击“确定”添加完成。通过和可以对分组内通道顺序进行任意排列。 11.5 键盘配置软件支持使用1002K、1003K或1000K键盘控制预览窗口切换、云台控制和解码上墙。在系统配置菜单中，点击“外设配置”选项卡，设置键盘控制参数。11.5.1 模拟键盘控制使用1002K或1003K键盘控制客户端软件，首先需要将键盘背部DVR-CON的Ta和Tb分别接到485转232转换器的D+和D-上，并将转换器接入PC机COM口，然后设置以下参数：勾选“启用模拟键盘控制”，选择键盘型号，选择键盘所接COM口编号。其中COM口编号可以在系统设备管理器中查看。点击“设置”按钮，设置COM口参数。项目参数波特率CBR_9600校验无校验停止位1位停止位数据位8位点击“确定”保存参数。操作方法：项目方法云台控制选中对应的播放窗口或监视屏输出窗口，按下键,进入云台控制状态,依次按下+预置点编号+确认调用3号预置点。设预置和清预置的方法类似。预置点范围为1至256。选择播放窗口在窗口号前加0，作为窗口选择编号.依次按下窗口选择编号+，选中指定播放窗口.如当画面为16分割显示时，依次按下+5+选中第15个播放窗口。播放监控点首先需要通过浏览器登录配置客户端，选择监控点，设置“矩阵编号”，监控点的矩阵编号范围为1至9999，完成后保存.在播放界面或监视屏界面，通过键盘输入对应矩阵编号，点击键播放对应的监控点。如某监控点的矩阵编号被设置为65,依次按下6+5+放像，播放该监控点。切换监视屏组键盘控制监视屏组切换，需要在配置客户端将监视屏组名称设置为数字。通过键盘输入键+监视屏组名称，选中该监视屏组。如依次按下多画面+0+0,选中名称为100的监视屏组。切换解码窗口键盘控制解码窗口切换，需要在配置客户端的布局设置界面双击解码窗口,设置“输出区域名称”为数字.通过键盘输入键+输出区域名称,选中该解码窗口。如依次按下输入法+,选中名称为3的解码窗口。也可以通过转动摇杆选择解码窗口。11.5.2 网络键盘控制勾选“启用网络键盘控制”，选择键盘型号。设置键盘登录客户端的端口、用户名和密码。点击“确定”保存参数。使用特定版本的1000K键盘，按住Menu键，进入用户配置界面，新建一个用户，给该用户添加一个“DVR设备”，该设备名称、密码和端口均为客户端设置的键盘登录用户名、密码和监听端口，IP为该客户端所在PC的IP地址。操作方法：项目方法播放监控点首先需要通过浏览器登录配置客户端，选择监控点，设置“矩阵编号，监控点的矩阵编号范围为1至9999,完成后保存。在播放界面或监视屏界面，按下+矩阵编号+Enter，播放对应的监控点。如某监控点的矩阵编号被设置为65，依次按下+ 6+ Enter ，播放该监控点.云台控制按下“云台控制”，使用摇杆控制云台。网络键盘不能操作预置点。控制解码键盘控制解码，需要在配置客户端的布局设置界面双击解码窗口,设置“输出区域名称”为数字，并在修改监控点界面设置监控点的矩阵编号为数字，完成后保存。依次按下Mon+输出区域名称+Cam+矩阵编号，将对应监控点输出至指定的监视屏上。
