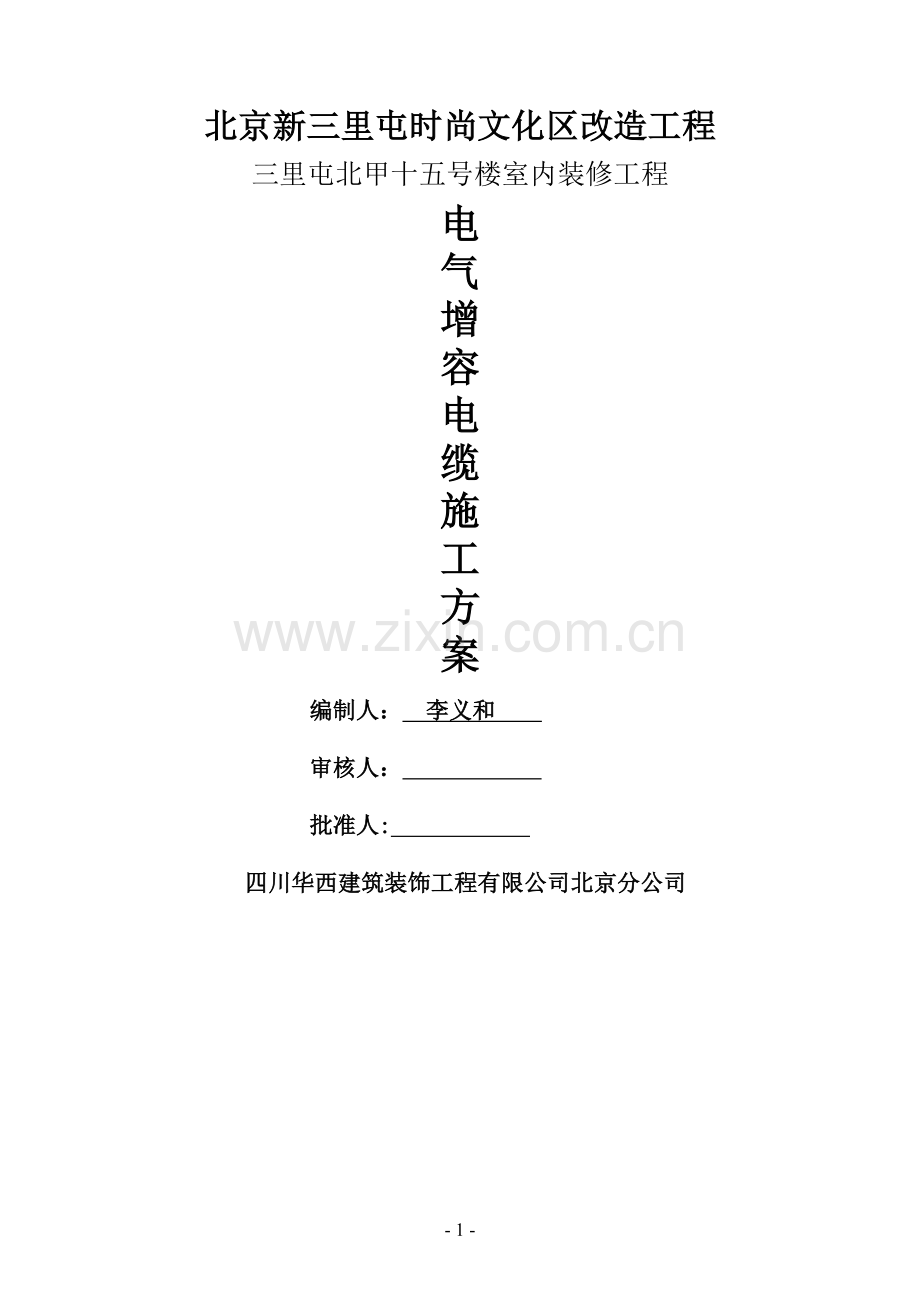

北京新三里屯时尚文化区改造工程
三里屯北甲十五号楼室内装修工程
电
气
增
容
电
缆
施
工
方
案
编制人： 李义和
审核人：
批准人:
四川华西建筑装饰工程有限公司北京分公司

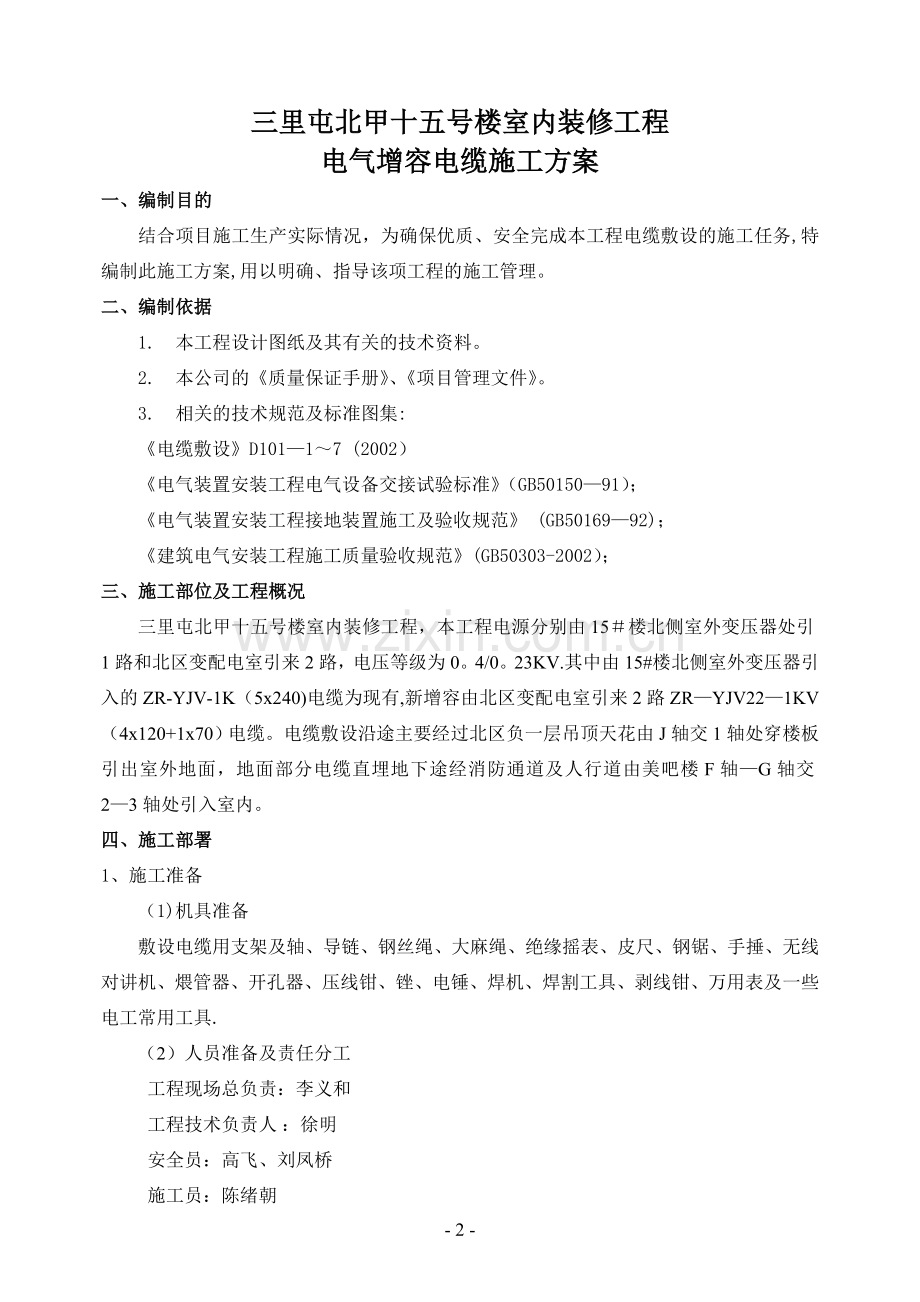

三里屯北甲十五号楼室内装修工程
电气增容电缆施工方案
一、编制目的
结合项目施工生产实际情况，为确保优质、安全完成本工程电缆敷设的施工任务,特编制此施工方案,用以明确、指导该项工程的施工管理。
二、编制依据
1. 本工程设计图纸及其有关的技术资料。
2. 本公司的《质量保证手册》、《项目管理文件》。
3. 相关的技术规范及标准图集:
《电缆敷设》D101—1～7 (2002）
《电气装置安装工程电气设备交接试验标准》（GB50150—91）；
《电气装置安装工程接地装置施工及验收规范》 (GB50169—92)；
《建筑电气安装工程施工质量验收规范》(GB50303-2002）；
三、施工部位及工程概况
三里屯北甲十五号楼室内装修工程，本工程电源分别由15＃楼北侧室外变压器处引1路和北区变配电室引来2路，电压等级为0。4/0。23KV.其中由15#楼北侧室外变压器引入的ZR-YJV-1K（5x240)电缆为现有,新增容由北区变配电室引来2路ZR—YJV22—1KV（4x120+1x70）电缆。电缆敷设沿途主要经过北区负一层吊顶天花由J轴交1轴处穿楼板引出室外地面，地面部分电缆直埋地下途经消防通道及人行道由美吧楼F轴—G轴交2—3轴处引入室内。
四、施工部署
1、施工准备
（1)机具准备
敷设电缆用支架及轴、导链、钢丝绳、大麻绳、绝缘摇表、皮尺、钢锯、手捶、无线对讲机、煨管器、开孔器、压线钳、锉、电锤、焊机、焊割工具、剥线钳、万用表及一些电工常用工具.
（2）人员准备及责任分工
工程现场总负责：李义和
工程技术负责人 ：徐明
安全员：高飞、刘凤桥
施工员：陈绪朝
电工:李先涛
电缆敷设指挥员：徐明
放电缆工人：25～30人
（3)材料准备
1）电缆材料已进场且取样送检合格，敷设电缆所需要的机具设备准备齐全且检验合格。
2）熟悉图纸，掌握电缆敷设的路由，与设计资料核对确保准确无误。专业工长有对施工员进行质量技术交底。
3）电缆沿线的照明满足施工要求.
4）敷设前,应对电缆进行外观检查及绝缘电阻试验，并达到合格要求。
5）敷埋电缆沟槽底细砂及覆盖面的红砖.
6） 过路套管（无缝钢管）。
7）线槽与套管连接需有过度盒。
在实施阶段,应对施工现场条件、作业环境作详细描述，并进一步识别危险源，并编制相应的应对措施。
（4）现场准备
1）土建必须完成电缆沟槽土方开挖，过路预埋套管制作完毕,现场必须清理干净无集水，安装人员及施工机具及所用材料必须全部到位.
2)负一层吊顶天花部分及变配电室内的电缆线槽安装连接到位。
3）负一层引至地面穿楼板套管及防水层施工完毕。
2、施工时间计划
1） 3月10日至3月16日完成沟槽地面开挖.
2） 3月17日至3月21日完成穿板套管制作及防水。
3） 3月17日至3月19日完成增容电缆室内桥架安装。
4） 3月20日至3月21日完成室外埋地桥架安装.
5） 3月22日至3月22日隐蔽工程验收.
6） 3月23日至3月25日室外增容电缆敷设。
7） 3月26日至3月27日配电室电缆压接.
8） 3月28日至4月3 日室外增容电缆沟槽回填及地面恢复。
9） 3月28日至4月1日设备压接及调试。
五、施工方案及操作工艺
工艺流程
路面石材保护性拆除→沟槽土方开挖→穿楼板套管预埋制作及防水层施工→电缆沟槽铺砂→电缆线槽安装→电缆敷设→过路套管→绝缘测试→电缆沟槽回填土及地面恢复→通电调验后投入运行。
1、直埋段沟槽土方开挖
沿已选定路线挖掘沟槽，开挖电缆沟深0。8m,宽0.5m。
2、电缆线槽安装
1）线槽吊支架制作好后，应即时除锈及清理污垢，并刷防锈漆和面漆。
2）防火线槽连接板两端跨接铜芯接地线,接地线最小允许截面积不小于4mm2。
3）电缆过墙处应尽量保持水平，用泡沫石棉毡把洞堵平，小洞用电缆防火堵料堵塞。
3、电缆穿楼板出地面做法
4、电缆敷设
1) 电缆敷设时，应注意电缆的弯曲半径应符合规范要求及电缆本身的要求。
2) 电缆敷设时，放线架放在15＃楼西北角,放置必须稳妥，钢轴的强度和长度应与电缆盘重量和宽度相配合。敷设前应按设计和实际路径计算每根电缆的长度,合理安排每盘电缆，减少电缆浪费。在带电区域内敷设电缆时,应有可靠的安全措施。电缆敷设时，不应损坏电缆沟、和套管的防水层。
3)电缆敷设时,应先在电缆盘上对电缆进行绝缘检查，合格后方可进行施工。电缆应从盘的上端引出，不应使电缆在支架上及地面摩擦拖拉.电缆上不得有铠装压扁、电缆绞拧、护层折裂等未消除的机械损伤，并及时装设标志牌，放电缆时分段分根施工，每人肩扛长度约1—1。5m，当放到50-70m时，再回到起点放50-70m圈起来，以此类推向前推进，端头部位用导联向前拉，如当天不能放完的电缆，应对电缆头进行防潮处理,对已放完的电缆也要做好防潮处理。
4)电缆与电缆之间应保持有约30mm间距.电缆敷设排列应整齐。电缆起点及终点的予留长度为配电箱周长的一半。
5） 电缆放在线槽时，边敷设边检查电缆是否受伤。放电缆的长度不能控制的太紧，电缆的两端、中间接头、电缆井内、电缆过管处、垂直位差处均应留有适当的余度，并做波浪状摆放。
6）电缆经马路及穿墙采用镀锌钢管保护。
7）电缆线槽封盖
电缆敷设完毕，应请建设单位、监理单位、施工单位的质量检查部门共同隐蔽工程验收。
隐蔽工程验收合格后，开始封线槽盖板，再在线槽上面覆盖100mm的砂或软土，覆盖宽度应超过电缆槽两侧各50mm。
8) 回填土
回填土前，应清理积水，进行一次隐蔽工程检查，合格后，应及时回填土，并进行分层夯实。（做法如图）
9） 埋标志桩
电缆回填土后，做好电缆记录，并应在电缆拐弯、接头、交叉、进出建筑物等处设置明显方位标志桩,直线段每隔100m设标志桩，标志桩可以采用150＃钢筋混凝土制作，并且标有“下有电缆”字样。标志桩露出地面以15cm为宜。
10）电缆与配电箱开关端子压接时,应采用与电缆相同规格的线鼻子进行压接，具体施工应符合规范规定.电缆桥架及电缆保护铠必须与接地线或PE线可靠连接.
11）直埋电缆的埋置深度应符合下列要求：
电缆表面距地面的距离不应小于０．7ｍ.在引入建筑物、与地下建筑物交叉及绕过地下建筑物处，可浅埋,但应采取保护措施。
电缆与其它管道之间平行和交叉时的最小净距，应符合下表规定。
管道类别
平行净距
交叉净距
一般工艺管道
0.4
0。3
易燃易爆气体管道
0。5
0.5
热力管道
有保温层
0.5
0.3
无保温层
1.0
0。5
电缆工程施工后，应进行各回路的绝缘检查，绝缘电阻值应符合现行规范规定，并应作好记录.
六、成品保护
1、电缆到达现场应放置不易被碰撞的地方，顺好电缆头,不要把雨水灌入电缆芯内。
2、天花吊顶部分的施工注意原吊顶内其他电气线管的保护.
3、变配电室施工必须保持无尘施工。
七、质量保证及管理的措施
1、现场设专职质检员，在质检员的全面督促下进行施工，施工班组必须贯彻自互检交接检检查制度。一般部位质检员要进行复查,重要部位进行严查，以免发生质量事故。
2、施工准备期间认真熟悉图纸，作好施工图会审和施工组织设计的编制。严格按照施工方案和国家施工及验收规范进行施工。
3、密切与土建配合，加强联系、理顺施工程序，相互创造必要施工条件，并严格做好工序交接验收工作。
4、积极创造条件，合理安排交叉作业，为了抢时间，安装与土建,可同步进行施工。
5、进场设备材料半成品，必须坚持入库检查验收制度，材料设备应具有材质证明及合格证，无材质合格证的材料设备不得用于此工程。
6、本分部工程质量控制点为通电试验前的各项检查记录必须完成，并有操作者、检查人员的签名.
八、质量标准
1、保证项目：电缆绝缘电阻值符合施工规范规定。电缆敷设严禁有绞拧、护层断裂和表面严重划伤等缺损。
2、基本项目：电缆转弯和分支处不紊乱，走向整齐清楚，标志牌清晰齐全，防燃、隔热要求的电缆保护措施完整。
3、穿过消防通道部分的直埋电缆采用保护钢套管，套管延长路两边各1M长。
4、电缆最小允许弯曲半径见下表
序号
电 缆 种 类
最小允许弯曲半径
1
有钢铠护套的橡皮绝缘电力电缆
20D
注：D为电缆外径
管路敷设允许偏差项目
允许偏差项目
项 目
弯曲半径或允许
1
管子最小弯曲半径
配管种类及管径
明MM
≥6D
暗MM
≥10D
2
管子弯曲处的弯扁度
≤0。1D
3
明配管水平、垂直
敷设任意2米段内
平直度
3MM
拉线、尺量、吊线
垂直度
3MM
九、安全及注意事项
1、横穿车行道和人行道的电缆沟槽必须全封闭,夜间挂红色警示灯，并做好行人安全通道的周边防护。
2、开挖过程车行道铺设钢板与地面持平保证硬度。
3、开挖过程人行道铺设木模板与地面持平铺贴灰色地毯。
4、当天开挖揸土应立即装袋运至堆放点.
5、电缆及托盘安排专人看管，防止电缆被偷盗及托盘倾倒;
6、电缆施工前须将电缆事先排列好，划出排列图表,按图表施工。电缆敷设时，必须专人指挥发令，其他人等必须遵从号令行事。敷设完应敷设一根整理一根，卡固一根。
7、电缆绝缘检查时，电缆的另一头必须安排人员看护，设置拉线，悬挂不得有人靠近标牌，完毕后应对电缆各相对地进行放电，并及时做好各项记录。
8、送电调试前必须将所有用电设备置于断开状态，并做好安全用电的技术措施（如悬挂有电危险、注意安全的标牌）.
9、焊工施焊时，要开动火证，有人监护和配备灭火器材。
10、扶梯应有防护脚、防护滑绳，使用角度为60~70度为宜.严禁使用缺档、断档扶梯。
11、使用切割机时，首先检查防护罩是否完整，后部严禁有易燃易爆物品，切割机不得代替砂轮磨物。
12、电动工具的接零或接地要齐全有效，随机开关灵敏可靠，电源线长度控制在标准范围内，并不得有接头，以符合不同的使用要求。
13、手持电动工具绝缘电阻应大于2兆欧，施工中并要配置漏电保护开关,严禁不用插头而用电线直接插入插座内.
14、熔化焊锡、锡块，要防止爆溅。
15、喷灯不得漏气、漏油堵塞,不得在易燃、易爆场所点火使用，工作完毕,灭火放气。
16、剔槽打眼时，锤头不得松动，铲子应无卷边、裂纹，戴好防护眼镜。楼板、砖墙打透眼时，板下、墙后不得有人靠近.
在施工中有不清楚部分，随时与施工员、质量检查员及有关技术人员联系，关键问题随时请监理工程师、业主及技术质量部取得联系。
