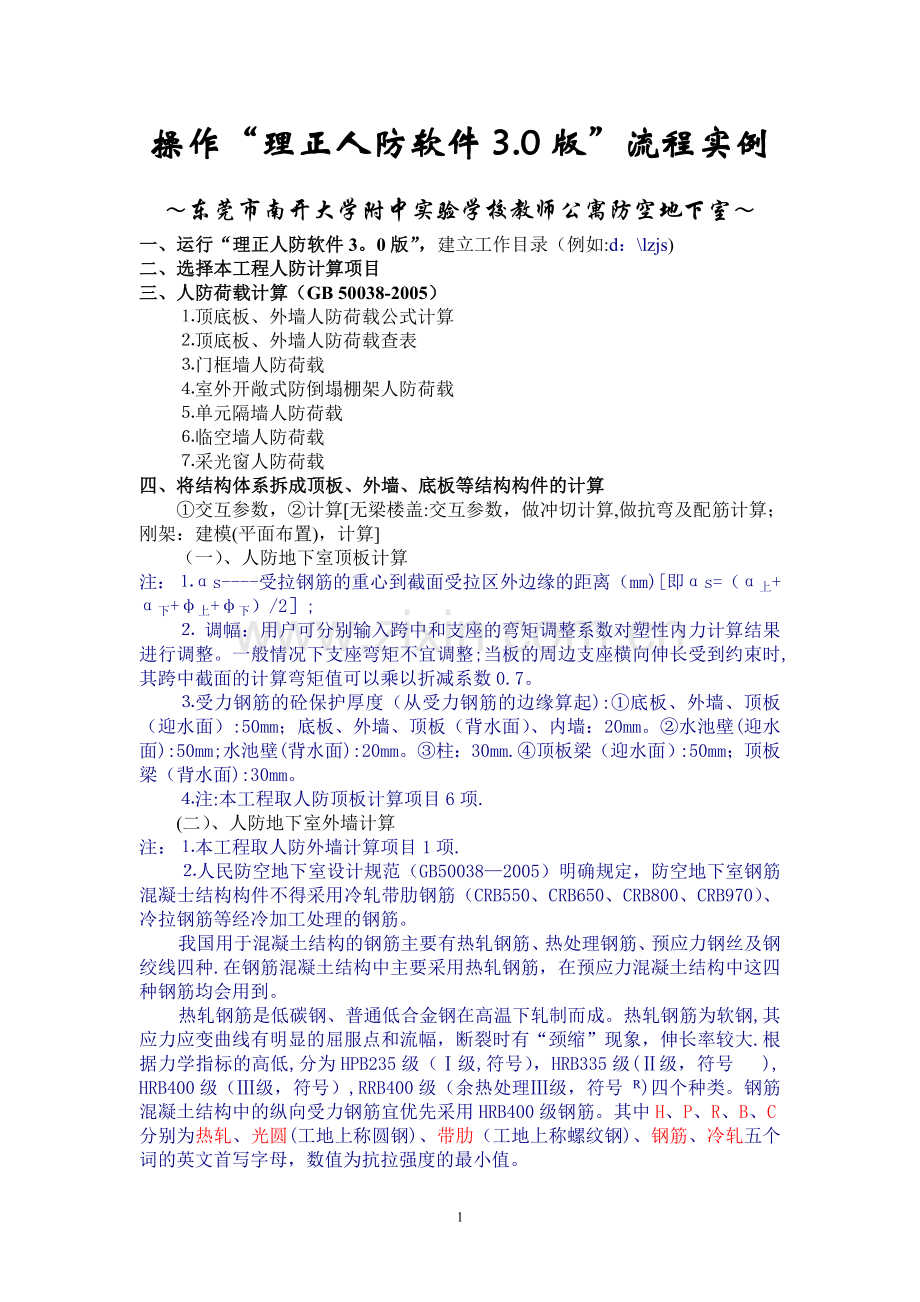

操作“理正人防软件3.0版”流程实例.doc

操作“理正人防软件3.0版”流程实例东莞市南开大学附中实验学校教师公寓防空地下室一、运行“理正人防软件3。0版”，建立工作目录（例如:d：lzjs)二、选择本工程人防计算项目三、人防荷载计算（GB 50038-2005）顶底板、外墙人防荷载公式计算顶底板、外墙人防荷载查表门框墙人防荷载室外开敞式防倒塌棚架人防荷载单元隔墙人防荷载临空墙人防荷载采光窗人防荷载四、将结构体系拆成顶板、外墙、底板等结构构件的计算交互参数，计算无梁楼盖:交互参数，做冲切计算,做抗弯及配筋计算；刚架：建模(平面布置)，计算（一）、人防地下室顶板计算注：s-受拉钢筋的重心到截面受拉区外边缘的距离（mm)即s=（上+下+上+下）/2; 调幅：用户可分别输入跨中和支座的弯矩调整系数对塑性内力计算结果进行调整。一般情况下支座弯矩不宜调整;当板的周边支座横向伸长受到约束时,其跨中截面的计算弯矩值可以乘以折减系数0.7。受力钢筋的砼保护厚度（从受力钢筋的边缘算起):底板、外墙、顶板（迎水面）:50mm；底板、外墙、顶板（背水面）、内墙：20mm。水池壁(迎水面):50mm;水池壁(背水面):20mm。柱：30mm.顶板梁（迎水面）:50mm；顶板梁（背水面):30mm。注:本工程取人防顶板计算项目6项.(二）、人防地下室外墙计算注：本工程取人防外墙计算项目1项.人民防空地下室设计规范（GB500382005）明确规定，防空地下室钢筋混凝士结构构件不得采用冷轧带肋钢筋（CRB550、CRB650、CRB800、CRB970）、冷拉钢筋等经冷加工处理的钢筋。我国用于混凝土结构的钢筋主要有热轧钢筋、热处理钢筋、预应力钢丝及钢绞线四种.在钢筋混凝土结构中主要采用热轧钢筋，在预应力混凝土结构中这四种钢筋均会用到。热轧钢筋是低碳钢、普通低合金钢在高温下轧制而成。热轧钢筋为软钢,其应力应变曲线有明显的屈服点和流幅，断裂时有“颈缩”现象，伸长率较大.根据力学指标的高低,分为HPB235级（级,符号），HRB335级(级，符号 ), HRB400级（级，符号）,RRB400级（余热处理级，符号 R)四个种类。钢筋混凝土结构中的纵向受力钢筋宜优先采用HRB400级钢筋。其中H、P、R、B、C分别为热轧、光圆(工地上称圆钢)、带肋（工地上称螺纹钢)、钢筋、冷轧五个词的英文首写字母，数值为抗拉强度的最小值。(三）、人防地下室底板计算注：本工程取人防底板计算项目1项。（四）、人防地下室临空墙计算注：本工程取人防临空墙计算项目1项.（五）、人防地下室防护单元隔墙计算注:本工程取人防单元隔墙计算项目1项。（六)、人防地下室门框墙计算注：本工程取人防门框墙计算项目5项。（七）、人防地下室连续梁计算注:本工程取人防连续梁计算项目25项。（八）、人防柱截面配筋计算注：本工程取人防截面柱配筋计算项目2项。交互参数荷载设计值弯矩Mx(kN.m）、弯矩My(kN。m）、轴力N(kN）、剪力Vx（kN)、剪力Vy（kN）取自“人防(顶板）连续梁计算支座处。（注：因选的是某支座处较大值,而忽略柱自重。）五、生成计算书点击“控制”“生成编辑计算书”，再点击“生成附：该工程平面和立面图。2
