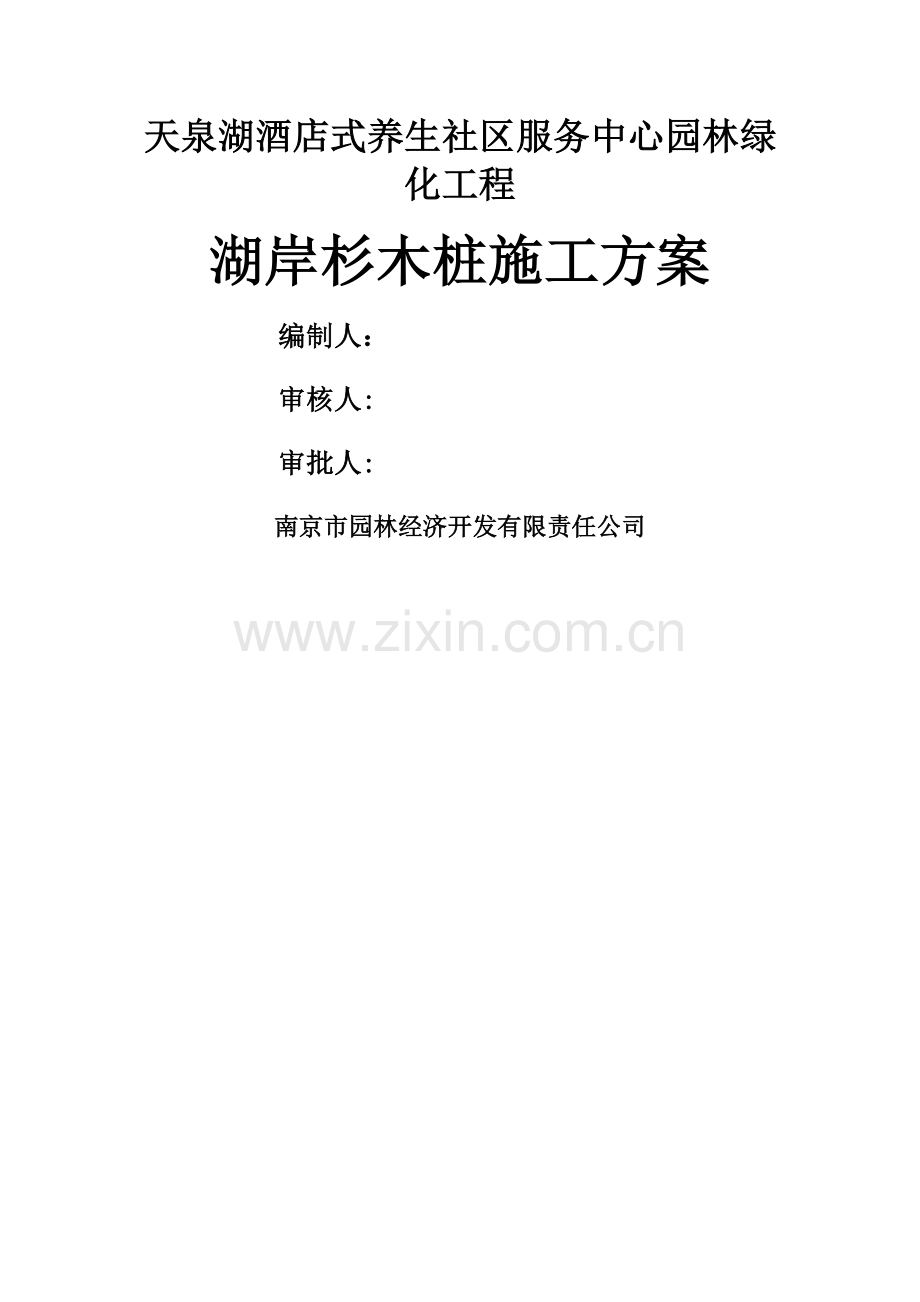

天泉湖酒店式养生社区服务中心园林绿化工程
湖岸杉木桩施工方案
编制人：
审核人:
审批人:
南京市园林经济开发有限责任公司
湖岸杉木桩的施工
杉木桩驳岸施工前,应先对杉木桩进行处理，比如：按设计图示尺寸对木桩的一头进行切削成尖锥状,以便于打入河岸的泥土中；或按湖岸的标高和水平面的标高,计算出木桩的长度，再进行截料、削尖。
木桩入土前，还应在入土的一端涂刷防腐剂,涂刷沥青（水柏油）,或对整根木桩进行涂刷防火、防腐、防蛀的溶剂。
最后选用耐腐蚀的杉木作为木桩的材料。
木桩驳岸在施打木桩前，还应对原有河岸的边缘进行整修，挖去一些泥土，修整原有河岸的泥土，便于木桩的打入.如果原有的河岸边缘土质较送,可能会塌方，那么还应进行适当的加固处理。
1、施工工艺流程
为了确保打桩安全，在围护桩施工前,先将第一级围护坡挖出后，然后使三一重工200型挖机进行压桩，压桩前,人工用钢丝绳将木桩栓牢，挖机起吊垂直后压桩。 施工顺序如下：
木桩制作→基坑挖土→桩位放样→挖机就位→杉木桩涂刷防腐剂,涂刷沥青（水柏油）→木桩起吊垂直就位→压桩施工→锯平桩头
2、施工准备
（1）、木桩采购及存放
①、木桩主要在当地木材市场采购,采用汽车运到工地现场；木桩采购选用4m直径为12cm的杉树圆木,去皮检查材质，保证质量,不得有缺损现象，不得有过大弯曲之情形,遇有个别弯曲木桩保证凸部朝向基坑。桩身不得有蛀孔、裂纹或其它足以损害强度之瑕疵.
②、木桩之吊运、装卸、堆置时,桩身不得遭受冲击或振动，以免因之损及桩身。木桩于使用时,应按运抵工地之先后次序使用,同时应检查木桩是否完整。木桩储存地基须坚实而平坦,不得有沉陷之现象，避免木桩变形。
（2）、打试桩，确定桩长。因湖岸线较长,沿湖岸线开始端方向每约20m打一根试桩，所以选试桩9根，以大概确定桩长及受力状况。
(3）、打桩前,桩顶须先截锯平整，其桩身需加以保护，不得有影响功能之碰撞伤痕，确保施打桩时不破坏桩顶。
(4）、杉木桩的制作
①、桩径按设计要求严格控制，且外形直顺光圆;
②、小端削成10cm长的尖头，利于打入持力层；
③、待准备好总桩数80％以上的桩时，调入挖掘机进行打桩施工，避免挖掘机待桩窝工;
④、将备好的桩按不同尺寸及其使用区域分别就位，为打桩做好准备；
⑤、严禁使用不合格的或其他木材代替杉木。
（5）、测量放样、松木桩施工前，由测量人员依据设计图纸进行放样，确定每个木桩打设桩位，采用测量用木桩予以标记。
3、挖掘机打桩流程
（1）、挖掘机就位，为方便施打杉木桩,车库第一坡土方开挖完成后，开始对湖岸进行护坡施工。
（2）、选择正确桩长(基本按4m桩长施打）的松木桩，并扶正杉木桩,桩位依次紧密布置；
（3）、将挖掘机的挖斗倒过来扣压桩坡面基层中，对局部难以压入土层的杉木桩可以用挖斗背面击打桩头施打入持力层；
（4）、按压稳定后，用挖斗背面击打桩头,直到没有明显打人量为止，确保杉木桩垂直打入持力层；
（5)、严格控制桩的密度，确保软基的处理效果。
4、锯平桩头
（1)、根据设计高度控制锯平桩头后的标高
(2）、桩头应离泥土层顶面0。2m 左右
三、打杉木桩应着重控制的质量要求
1、桩位偏差必须控制在小于等于D/2-D/3中间范围内，桩的垂直度允差﹤2％。
2、在打桩时，如感到木桩入土无明显持力感觉时应向业主、监理及时汇报。
3、打桩线路注意从挖土端开始向另一端施打，同时要防止桩位严重移动及施打杉木桩时观察杉木桩你动向。
4、打桩过程中,如遇坚硬地层或触及地下障碍物，以致不能打至预定深度时，应报请监理工程师确定处理方式.
5、打桩过程中，如遇坚硬地层或触及地下障碍物,以致不能打至预定深度时，应报请监理工程师及设计确定处理方式，并列入施工纪录,不得任意截断桩体。
