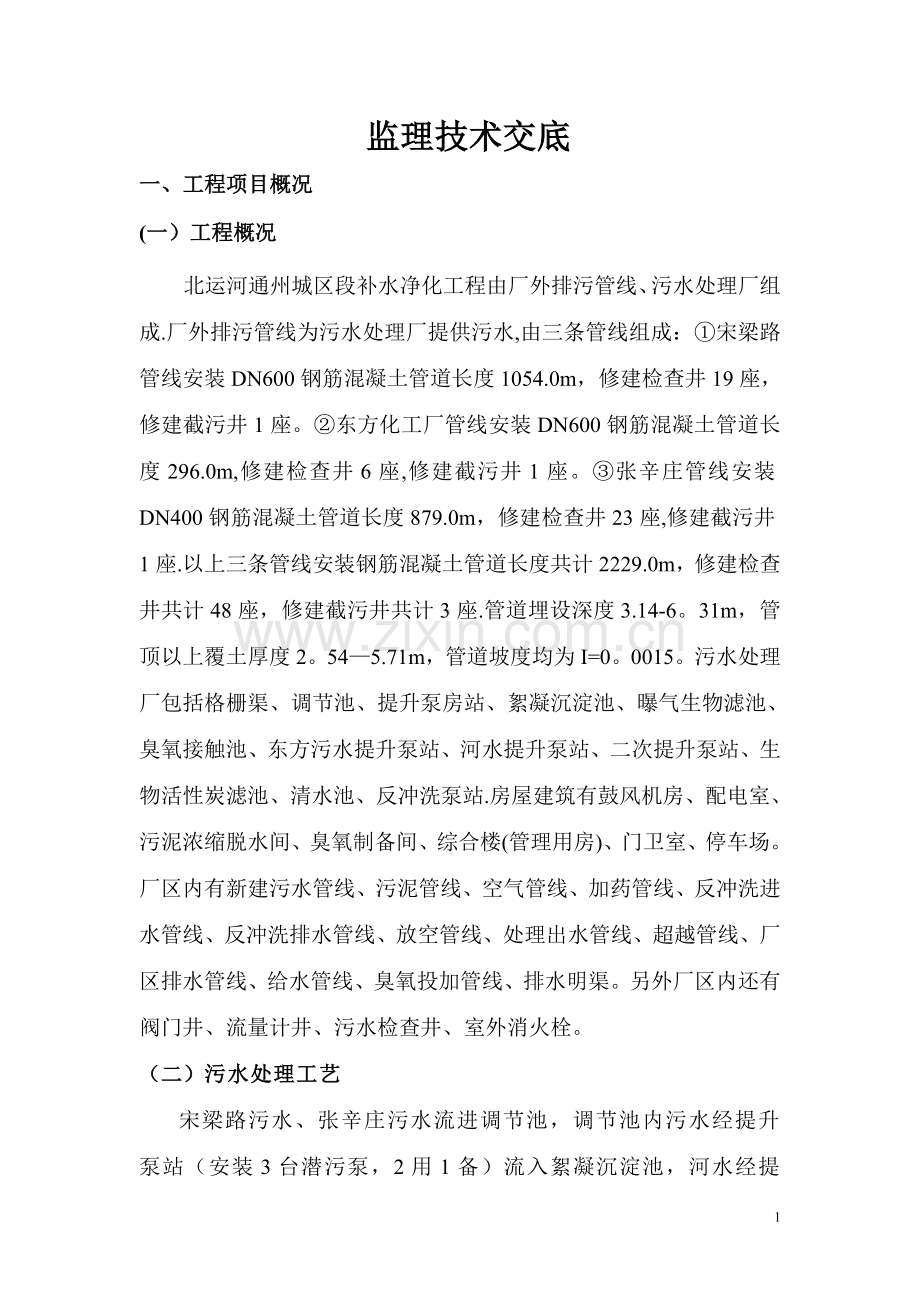

监理技术交底 一、工程项目概况(一）工程概况北运河通州城区段补水净化工程由厂外排污管线、污水处理厂组成.厂外排污管线为污水处理厂提供污水,由三条管线组成：宋梁路管线安装DN600钢筋混凝土管道长度1054.0m，修建检查井19座，修建截污井1座。东方化工厂管线安装DN600钢筋混凝土管道长度296.0m,修建检查井6座,修建截污井1座。张辛庄管线安装DN400钢筋混凝土管道长度879.0m，修建检查井23座,修建截污井1座.以上三条管线安装钢筋混凝土管道长度共计2229.0m，修建检查井共计48座，修建截污井共计3座.管道埋设深度3.14-6。31m，管顶以上覆土厚度2。545.71m，管道坡度均为I=0。0015。污水处理厂包括格栅渠、调节池、提升泵房站、絮凝沉淀池、曝气生物滤池、臭氧接触池、东方污水提升泵站、河水提升泵站、二次提升泵站、生物活性炭滤池、清水池、反冲洗泵站.房屋建筑有鼓风机房、配电室、污泥浓缩脱水间、臭氧制备间、综合楼(管理用房)、门卫室、停车场。厂区内有新建污水管线、污泥管线、空气管线、加药管线、反冲洗进水管线、反冲洗排水管线、放空管线、处理出水管线、超越管线、厂区排水管线、给水管线、臭氧投加管线、排水明渠。另外厂区内还有阀门井、流量计井、污水检查井、室外消火栓。（二）污水处理工艺宋梁路污水、张辛庄污水流进调节池，调节池内污水经提升泵站（安装3台潜污泵，2用1备）流入絮凝沉淀池，河水经提升泵站(安装5台潜污泵，3用2备）流入絮凝沉淀池，在絮凝池进水支管加药，使絮凝剂与污水在絮凝池发生反应，通过刮泥机把沉淀池池底污泥刮入泥斗，泥斗中污泥定期排放，自流进入储泥池,通过螺杆泵提升至污泥浓缩脱水间进行脱水，泥饼外运。污水由沉淀池出水管进入曝气生物滤池进水渠，经过一级缺氧生物滤池、一级曝气生物滤池、二级曝气生物滤池工艺,达到脱氮的目的。处理后的污水由曝气生物滤池出水管流入臭氧接触池，一部分流入反冲洗进水管线。东方化工厂污水流入集水池，经过东方提升泵站(安装4台潜污泵,3用1备)流入后段臭氧接触池，河水经提升泵站（安装5台潜污泵,3用2备)流入臭氧接触池，臭氧接触池污水经过提升泵站（安装5台离心泵，4用1备)流入后段生物活性炭滤池,经过一级、二级生物活性炭滤池工艺，处理后的污水一部分由滤池出水管流到清水池；一部分流到反冲洗进水管线,经反冲洗进水管流到调节池；一部分流到反冲洗排水管线,经反冲洗排水管流到清水池。清水池池内的清水，经过处理出水管线流到排水明渠，由排水明渠排放至湿地。反冲洗泵站（安装5台离心泵,4用1备）把清水池清水到生物活性炭滤池，起着反冲作用。（三）工程设计要求 1.工程设计规模：日处理污水30000m3. 2.设计进水水质：项目CODBODTNTPNH3NSS数值（mg/l）70020050204030 3.设计出水水质：项目CODBODTNTPNH3NSS（mg/l)4010150.4210 4。污水处理厂构筑物设计标高0。000定为黄海高程20.000。二、土方工程（一)检查准备工作1。土方开挖前，首先应摸清地下管线等障碍物，并应根据施工方案的要求，将施工区域内的地上、地下障碍物清除和处理完毕.构筑物在场地放样控制桩、水准点及基槽灰线尺寸，必须经过检验合格.2。确定工艺流程: 确定开挖的顺序和坡度,沿灰线切出基坑轮廓线,分层开挖,修整边坡,清底。3.开挖低于地下水位的基坑，应根据当地工程地质资料,采取措施降低地下水位,一般要降至低于开挖底面500mm，然后再开挖。要采取有效的降水排水措施，防止基坑受地下水浸泡。4.基坑深度开挖大于5m时,对专项施工方案需要进行专家组论证。（二）需注意的质量问题1.基坑开挖应按放线定出的开挖宽度,分段分层挖土,在附近位置确定弃土场地。做好土方平衡调配，减少重复挖运，尽可能将余土一次性运到指定弃土场，做到文明施工.2。相邻基坑开挖时，应遵循先深后浅或同时进行的施工程序.挖土应自上而下水平分段分层进行，边挖边检查坑底宽度和轴线,不够时及时修整。地下水位以下挖土，降水工作应持续到基础施工完成.3。在基坑边缘上侧堆放材料时,应于基坑边缘保持1m以上距离,以保证坑边边坡的稳定。当土质良好时，基坑边缘堆土高度不宜超过1m，以免使边坡产生裂缝.4.开挖基坑时，不得超过基底标高，如个别地方需要加深处理时，应用基土相同的土料补填并夯实。在重要部位可用低强度等级混凝土填补。以上情况应取得设计单位同意。5。雨期施工时,留好集水井，安好泥浆泵,做好基坑排水工作.雨期施工应连续作业,基坑挖完后应尽快进行下道工序施工,以减少对地基的扰动和破坏。6.设立专职安全员，定人定时对土体水平位移，地表沉降监测，在基坑周围设立安全防护标志。(三）、基坑验收1.基坑挖至设计标高时,施工单位应及时通知地勘、监理、质检站、业主、设计有关人员现场验槽，验槽合格后，立即进行垫层C15混凝土浇筑。2。在开挖过程中，现场施工技术人员应对照地质报告，密切注意土层变化是否和地质报告相符，如发现不符，应报请监理单位会同设计、地勘、单位解决，提出解决方案。三、碎石振冲桩由于场地液化严重，采用振冲碎石桩进行土层深层加固.地基需要处理的构筑物有： 调节池，桩径800mm,桩长6.2m，桩顶施工超高900mm，桩间排距2.2m2.2m，共有132根桩，处理范围21.821。8=475.2m2，处理完成后的复合地基承载力要求达到140Kpa. 絮凝沉淀池，桩径800mm,桩长12.5m，桩顶施工超高600mm，桩间排距2。71m2.90m、2.2m2。2m、2。2m2.9m，共有153根桩，处理范围42。7m22.0m,处理完成后的复合地基承载力要求达到130Kpa。 曝气生物滤池，桩径800mm，桩长11.0m,桩顶施工超高900mm，桩间排距2。80m2。80m、2.80m3.00m、2。80m2。875m,共有168根桩，处理范围30.95m36.60m，处理完成后的复合地基承载力要求达到110Kpa. 臭氧接触池,桩径800mm，桩长11。0m,桩顶施工超高900mm，桩间排距2。80m2。80m，共有59根桩，处理范围16.8m22。4m，处理完成后的复合地基承载力要求达到110Kpa，桩尖1。5m部位在中粗砂层顶部以下. 生物活性炭滤池,桩径800mm,桩长10。50m，桩顶施工超高600mm，桩间排距2.50m2。50m、2.65m2.50m 2。80m2。50m，2。65m2。88m，共有228根桩,处理范围56.45m33。85m，处理完成后的复合地基承载力要求达到130Kpa。 鼓风机房，桩径800mm，桩长14.00m，桩顶施工超高mm，桩间排距2.6m2。6m，共有140根桩,处理范围15.60m49。40m,处理完成后的复合地基承载力要求达到140Kpa.综合楼，桩径800mm，桩长12.70m，桩顶施工超高900mm，桩间排距2。6m2.6m，共有209根桩,处理范围26。00m46.40m。本工程共有碎石振冲桩1089根。四、混凝土工程 本工程混凝土主要结构物有:调节池、絮凝沉淀池、曝气生物滤池、生物活性炭滤池、臭氧接触池，池体混凝土强度等级均为C30S8F200。东方提升泵房、3万方提升泵房底板混凝土强度等级为C30S6F200，反冲泵房基础混凝土、框架梁、柱、楼板混凝土强度等级为C30，河水提升泵房挡土墙压顶混凝土强度等级为C20。 本工程混凝土有抗渗、抗冻要求,抗渗强度等级S8、抗冻强度等级200，因此对混凝土配合比的审核以及对施工过程中混凝土拌合熟料的控制，是监理工程师的主要质量控制点.对混凝土外加剂的使用要合理选择，不能使用含有氯及氯盐的外加剂,不能使用任何有膨胀成份的外加剂.为减少混凝土收缩裂缝、防止池体渗漏，混凝土外加剂应选用高效减水并具有增稠、减缩、缓凝等功能的复合型外加剂。 对基础面、钢筋安装、模板安装、止水安装、混凝土浇筑工序,施工单位每完成一道工序应该自检，然后要求监理验收，每道工序监理验收合格后才能进行下道工序施工。那一道工序验收不合格，施工单位应该做返工处理,经监理验收合格后才能进行下道工序施工。 五、工程试验及取样标准1。钢筋原材试验进场的钢筋应及时通知监理检验，现场应有钢筋商标牌、产品质量证明书，监理同意后运输钢材的车辆才能卸料，无钢筋商标牌、产品质量证明书的运输车辆，不能卸料，应退出场地。 钢材施工单位取样标准是：各规格、每批60T取一组,不够60T也同样取一组，做原材料检验。监理平行检测占施工取样组数的3，监理见证检测占施工取样组数的100。2.钢筋焊接接头试验取样首先监理要检查焊工作业操作证，有证件的焊工才能有资格做钢筋焊接接头试件，才能有资格上岗。对各种规格的钢筋接头，施工单位应每300根取样一组，做钢筋焊接试验。监理平行检测占施工取样组数的3,混凝土试块、钢筋原材监理见证检测占施工取样组数的100%。3。土方回填试验取样 施工单位应该按单元进行土方回填，每个单元的每一层回填应取样一组，在项目部试验室做试验,确定砂土干密度，与土工试验作出的干密度进行比较，计算压实系数，本工程砂土压实系数不小于0。94。监理平行检测占施工取样组数的5%,监理见证检测占施工取样组数的10%。4.碎石振冲桩的施工质量检验施工单位要进行碎石振冲桩的施工质量及桩间土检验，检验数量为总桩数的1且不少于3根，时间间隔为2128天。承载力试验要求不少于总桩数的0.5%,且每个单体工程不少于3根.监理对试验过程进行跟踪、现场旁站。5.试验单位应具备的条件选择的试验单位应具有一定试验资质的检测单位,施工单位送样、监理平行检测送样不能同为一所试验单位，监理平行检测送样、监理见证检测送样可以同为一所试验单位，监理见证检测试验报告试验单位应加“见证试验”红章。六。房屋建筑工程1.污水处理厂厂区建设总用地面21381.88m2(32.1亩)，房屋建筑总面积1566。03m2,其中提升泵房62。75m2，鼓风机房、配电室、臭氧制备间404。75m2，污泥浓缩脱水间433。50m2，反冲泵房84。83m2,综合楼539.50m2，门卫室、机修间40.70m2，厂区建成后的地面高程21.0-20。9。2。综合楼为一层公共建筑，其余均为生产性工业建构筑物。建筑耐久年限50年，主要结构类型框架结构，楼地面标高为粉饰面，屋面标高为结构面。3。房屋建筑工程在施工过程中，应严格按照设计图纸提出的建筑标准图集施工。8
