分 离 器

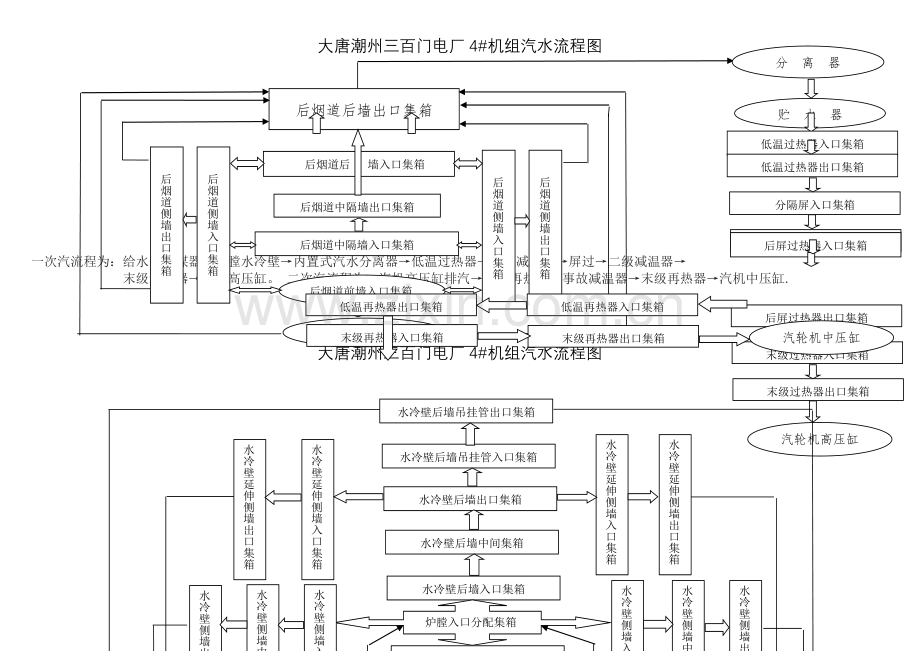

大唐潮州三百门电厂4#机组汽水流程图
后烟道侧墙出口集箱
后烟道侧墙入口集箱
后烟道侧墙出口集箱
后烟道侧墙入口集箱
后烟道后 墙入口集箱
后烟道前墙出口集箱
后烟道前墙入口集箱
后烟道中隔墙入口集箱
后烟道中隔墙出口集箱
后烟道后墙出口集箱

贮 水 器

低温过热器入口集箱

低温过热器出口集箱

分隔屏入口集箱

汽轮机高压缸
末级过热器出口集箱
末级过热器入口集箱
分隔屏出口集箱
后屏过热器出口集箱

后屏过热器入口集箱

一次汽流程为：给水→省煤器→炉膛水冷壁→内置式汽水分离器→低温过热器→一级减温器→屏过→二级减温器→
末级过热器→汽机高压缸。 二次汽流程为：汽机高压缸排汽→低温再热器→事故减温器→末级再热器→汽机中压缸.
低温再热器出口集箱
低温再热器入口集箱

汽轮机中压缸
末级再热器入口集箱
末级再热器出口集箱

大唐潮州三百门电厂4#机组汽水流程图
接上图
后烟道前墙出口集箱
后烟道中隔墙入口集箱
后烟道侧墙入口集箱
后烟道后墙入口集箱
高压给水集箱
省煤器入口集箱
省煤器中间集箱
省煤器出口集箱
顶棚管出口集箱
顶棚入口集箱
水冷壁前墙出口集箱
水冷壁前墙中间集箱
水冷壁前墙入口集箱
炉膛入口分配集箱
水冷壁侧墙出口集箱
水冷壁侧墙中间集箱
水冷壁侧墙入口集箱
水冷壁侧墙出口集箱
水冷壁侧墙中间集箱
水冷壁侧墙入口集箱
水冷壁延伸侧墙出口集箱
水冷壁延伸侧墙入口集箱
水冷壁延伸侧墙出口集箱
水冷壁延伸侧墙入口集箱
水冷壁后墙入口集箱
水冷壁后墙中间集箱
水冷壁后墙出口集箱
水冷壁后墙吊挂管入口集箱
水冷壁后墙吊挂管出口集箱
