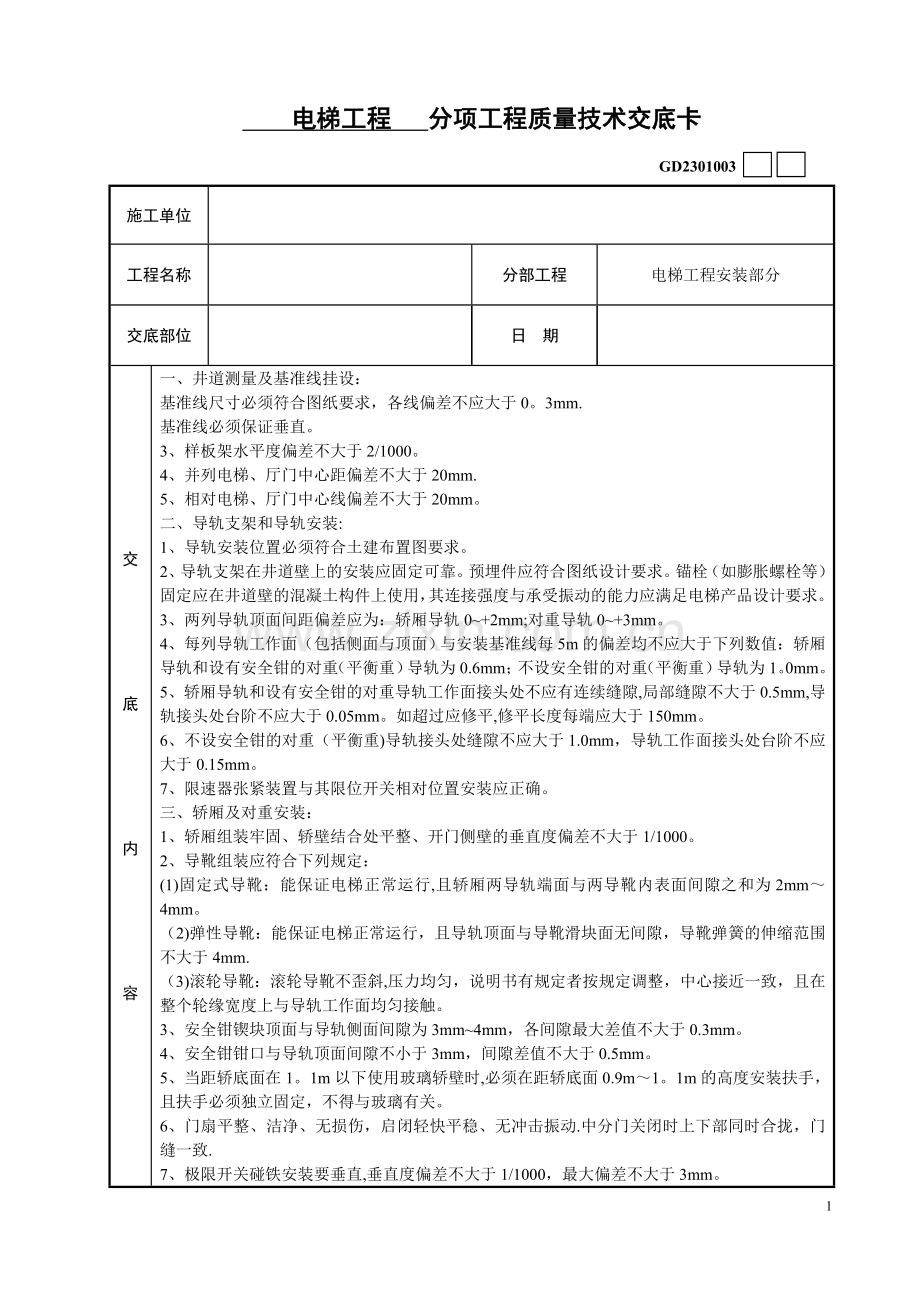

电梯安装工程技术交底.doc_第1页
第1页 / 共4页
电梯安装工程技术交底.doc_第2页
第2页 / 共4页
电梯安装工程技术交底.doc_第3页
第3页 / 共4页
电梯安装工程技术交底.doc_第4页
第4页 / 共4页
亲,该文档总共4页,全部预览完了,如果喜欢就下载吧!
资源描述

1、 电梯工程 分项工程质量技术交底卡GD2301003施工单位工程名称分部工程电梯工程安装部分交底部位日 期交底内容一、井道测量及基准线挂设:基准线尺寸必须符合图纸要求,各线偏差不应大于0。3mm.基准线必须保证垂直。3、样板架水平度偏差不大于2/1000。4、并列电梯、厅门中心距偏差不大于20mm.5、相对电梯、厅门中心线偏差不大于20mm。二、导轨支架和导轨安装:1、导轨安装位置必须符合土建布置图要求。2、导轨支架在井道壁上的安装应固定可靠。预埋件应符合图纸设计要求。锚栓(如膨胀螺栓等)固定应在井道壁的混凝土构件上使用,其连接强度与承受振动的能力应满足电梯产品设计要求。3、两列导轨顶面间距偏

2、差应为:轿厢导轨0+2mm;对重导轨0+3mm。4、每列导轨工作面(包括侧面与顶面)与安装基准线每5m的偏差均不应大于下列数值:轿厢导轨和设有安全钳的对重(平衡重)导轨为0.6mm;不设安全钳的对重(平衡重)导轨为1。0mm。5、轿厢导轨和设有安全钳的对重导轨工作面接头处不应有连续缝隙,局部缝隙不大于0.5mm,导轨接头处台阶不应大于0.05mm。如超过应修平,修平长度每端应大于150mm。6、不设安全钳的对重(平衡重)导轨接头处缝隙不应大于1.0mm,导轨工作面接头处台阶不应大于0.15mm。7、限速器张紧装置与其限位开关相对位置安装应正确。三、轿厢及对重安装:1、轿厢组装牢固、轿壁结合处平

3、整、开门侧壁的垂直度偏差不大于1/1000。2、导靴组装应符合下列规定:(1)固定式导靴:能保证电梯正常运行,且轿厢两导轨端面与两导靴内表面间隙之和为2mm4mm。(2)弹性导靴:能保证电梯正常运行,且导轨顶面与导靴滑块面无间隙,导靴弹簧的伸缩范围不大于4mm.(3)滚轮导靴:滚轮导靴不歪斜,压力均匀,说明书有规定者按规定调整,中心接近一致,且在整个轮缘宽度上与导轨工作面均匀接触。3、安全钳锲块顶面与导轨侧面间隙为3mm4mm,各间隙最大差值不大于0.3mm。4、安全钳钳口与导轨顶面间隙不小于3mm,间隙差值不大于0.5mm。5、当距轿底面在1。1m以下使用玻璃轿壁时,必须在距轿底面0.9m1

4、。1m的高度安装扶手,且扶手必须独立固定,不得与玻璃有关。6、门扇平整、洁净、无损伤,启闭轻快平稳、无冲击振动.中分门关闭时上下部同时合拢,门缝一致.7、极限开关碰铁安装要垂直,垂直度偏差不大于1/1000,最大偏差不大于3mm。8、轿厢洁净、无损伤,无撞击凹痕。9、当轿厢与对重架有反绳轮时,反绳轮应设置防护装置和挡绳装置。10、当轿顶外侧至井道壁水平方向的自由距离大于0.3m时,轿顶应装防护栏及警示标示。11、对重块固定可靠.四、厅门安装:1、层门锁钩必须动作灵活,在证实锁紧的电气装置动作之前,锁紧元件的最小齿合长度为7mm.2、层门强迫关门装置必须动作正常.3、层门地坎至轿厢地坎之间的水平

5、距离偏差为0+3mm,且最大距离严禁超过35mm.4、动力操作的水平滑动门在关门开始的1/3行程之后,阻止关门的力严禁超过150N。5、门刀与层门地坎、门锁滑轮与地坎间隙不应小于5mm,但不应大于10mm。6、层门地坎水平度偏差不得大于2/1000,地坎应高出装修地面2mm5mm。7、厅门门框的立柱的垂直度偏差和门头滑道的水平度偏差不应超过1/1000,门扇垂直度偏差不大于2mm。8、门扇与门扇、门扇与立柱、门扇与门楣、门扇与门口处轿壁、门扇下端与地坎处间隙,乘客电梯不应大于6mm,载货电梯不应大于8mm。9、层门指示灯盒、呼梯盒和消防开关盒应安装正确,其面板与墙面贴实,横竖端正。五、电气装置

6、安装:1、所有电气设备及导管、线槽的外露可导电部分均必须可靠接地;接地支线应分别直接接地至接地线干线接线柱上,不得互相连接后再接地。2、导体之间和导体对地之间的绝缘电阻必须大于1000/V,且其值不得小于:动力电阻和电气安装装置0.5M;其他线路(控制、信号、照明等)0。25 M。3、随行电缆严禁有打结和波浪扭曲现象.4、主电源开关不应切断下列供电线路:轿厢照明和通风;机房和滑轮间照明;机房、轿顶和底坑的电源插座;井道照明;报警监控装置。5、线管、线槽的敷设应整齐牢固.线槽内导线总面积不应大于线槽净面积60;线管内导线总面积不应大于线管内净面积40;软管固定间距不应大于1m,端头固定间距不应大

7、于0.1m。6、接地支线应采用黄绿相间的双色绝缘导线。7、控制柜的安装位置应符合电梯土建布置图中的要求。8、轿厢顶部的接线盒必须有专用接地线.9、机房内的配电屏、控制柜的安装应布局合理,横竖端正,整齐美观.10、电气装置的附属构架,电线管、槽的非带电金属部分的防腐处理应无遗漏。11、机房和井道内应按产品要求配线。软线和无护套电缆应在线管、线槽或能确保起到等效防护作用的装置中使用.护套电缆可明辅于井道或机房内使用,但不得明辅于地面。12、随行电缆的安装应符合下列规定:(1)、随行电缆端部应固定可靠。(2)、随行电缆在运行中应避免与井道内其他部件干涉。当轿厢完全压在缓冲器上时,随行电缆不得与地坑地

8、面接触。六、曳引电梯机房曳引装置及限速器:1、限速器动作速度整定封记必须完好,且无拆动痕迹。2、紧急操作装置动作必须正常,曳引机抱闸扳手及盘车轮必须放置于较易接近处,紧急救援操作说明及平层标记表必须贴于易见处。3、当曳引机承重钢梁许埋入承重墙时,埋入端长度应超过墙厚中心至少20mm,且支承长度不应小于75mm.4、曳引机、曳引底座与承重钢梁的安装应符合产品设计要求。5、机房内钢丝绳与楼板孔洞边缘间隙为20mm40mm,通向井道的孔洞四周应设置高度不小于50mm的台阶。6、曳引机减速箱内油量应在油标所限定的范围内。7、轿厢空载时,曳引轮垂直度偏差小于2mm,导向轮端面与曳引轮端面的平行度偏差应小

9、于1mm。8、限速器绳轮、钢带轮、导向轮安装必须牢固,转动灵活,其垂直度偏差应小于0。5mm.七、曳引电梯井道机械设备安装:1、当安全钳可调节时,整定封记应完好,且无拆动痕迹.2、限速器张紧装置与其限位开关相对位置安装正确,安全开关动作可靠。3、轿厢在两端站平层位置时,轿厢、对重的缓冲器撞板与缓冲器顶面间的距离符合设计要求。轿厢、对重的缓冲器撞板中心与缓冲器中心偏差不应大于20mm。4、液压缓冲器柱塞铅垂度不应大于0。5,充液量应正确。5、补偿绳、补偿链等补偿装置的端部应固定可靠。6、验证补偿绳张紧装置的电气安全开关应可靠,张紧轮应安装防护装置。八、曳引电梯钢丝绳安装:1、绳头组合必须安全可靠

10、,且每个绳头组合必须安装防螺母松动和脱落的装置。2、钢丝绳应察拭干净,严禁有死弯、松股、断丝、锈蚀等现象。3、当轿厢悬挂在两根钢丝绳上,且其中一根钢丝绳发生异常相对伸长时,为此装设的电气安全开关应动作可靠。4、绳头巴氏合金浇灌应一次完成,密实饱满,平整一致。5、每根钢丝绳张力与平均值偏差不应大于5。九、曳引电梯调整试、试运行:1、断相、错相保护装置的功能有效。2、动力电阻、控制电路、安全电路必须有与负载匹配的短路保护装置,动力电路必须有过载保护装置。3、限速器、安全钳、缓冲器、门锁装置必须与型式试验证书相符.4、轿顶、机房、底坑的急停装置动作必须正常.5、各安全开关必须动作可靠。6、限速器、安

11、全钳联动试验必须符合下列规定:(1)、限速器与安全钳电气开关在联动试验中必须动作可靠,且应使驱动主机立即制动。(2)、对瞬时式安全钳装置,轿厢应载有均匀分布的额定载重量;对渐进式安全钳装置,轿厢应载有均匀分布的125%额定载重量。当短接限速器及安全钳电气开关,电梯以检修速度下行,认为使限速器机械动作时,安全钳应可靠动作,轿厢必须可靠制动,且轿厢倾斜度不应大于5.7、层门与轿门的试验必须符合下列规定:(1)、每层层门必须能够用三角钥匙正常开启。(2)、当一个层门或轿门(在多扇门中任何一个门)非正常打开时,电梯严禁启动或继续运行。8、曳引式电梯的曳引能力试验必须符合下列规定:(1)、轿厢在行程上部

12、范围空载上行及行程下部范围载有125额定载重量下行,分别停层3次以上,轿厢必须可靠地制停(空载上行工况应平层)。轿厢载有125%额定载重量以正常运行速度下行时,切断电动机与制动器供电,电梯必须可靠制动。(2)、当对重完全压在缓冲器上,且驱动主机按轿厢上行方向连续运行时,空载轿厢严禁向上提升。9、曳引式电梯的平衡系数应为0。40。5。10、电梯安装后应进行实验.轿厢分别在空载、额定载荷工况下,按产品设计规定的每小时启动次数和负载持续率各运行1000次(每天不少于8h),电梯应运行平稳、制动可靠、连续运行无故障。11、噪声检验应符合下列规定:(1)、机房噪声:对额定速度小于等于4m/s的电梯,不应

13、大于80dB(A).(2)、乘客电梯和病床电梯运行中轿内噪声:对额定速度小于等于4m/s的电梯,不应大于55dB(A)。(3)、乘客电梯和病床电梯的开关门过程噪声不应大于65dB(A)。12、运行速度检验应符合下列规定:当电源为额定频率和额定电压、轿厢载有50额定载荷时,向下运行至行程中段(除去加速减速段)时的速度,不应大于额定速度的105%,且不应小于额定速度的92。13、观感检查应符合下列规定:(1)、轿门带动层门开、关运行,门扇与门扇、门扇与门套、门扇与门楣、门扇与门口处轿壁、门扇下端与地坎处应无刮痕现象。(2)、门扇与门扇、门扇与门套、门扇与门楣、门扇与门口处轿壁、门扇下端与地坎之间各自的间隙在整个长度上应基本一致。(3)、对机房、导轨支架、地坑、轿顶、轿门、层门及门地坎等部位应进行清理。14、平层准确度应符合下列规定:(1)、额定速度小于0.63m/s的交流双速电梯,应在15mm的范围内.(2)、额定速度大于0.63m/s且小于等于1.0m/s的交流双速电梯,应在30mm的范围内。(3)、其他调速方式的电梯,应在15mm的范围内。专业技术负责人交底人接受人4
