筏板基础防水施工技术交底.doc

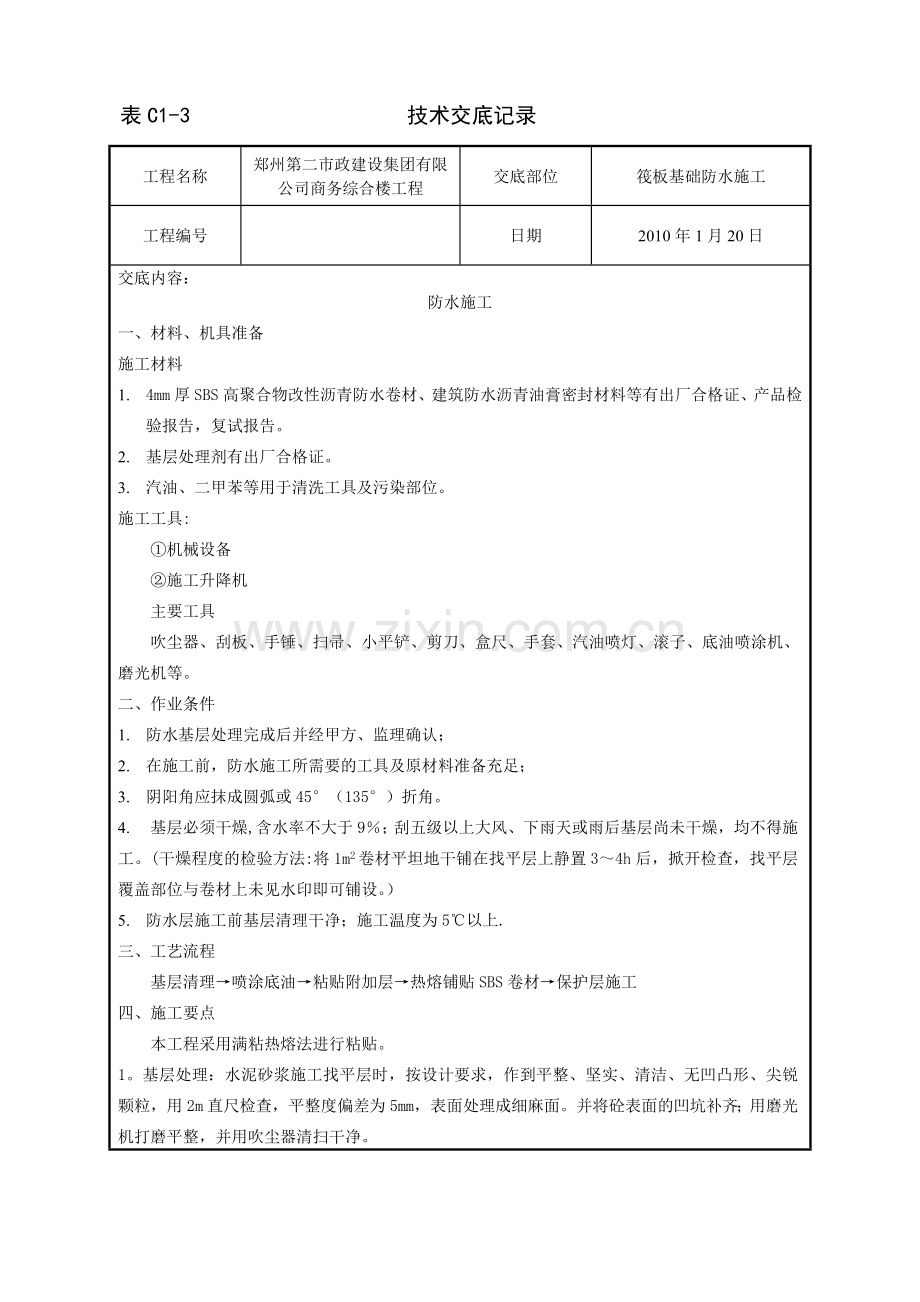

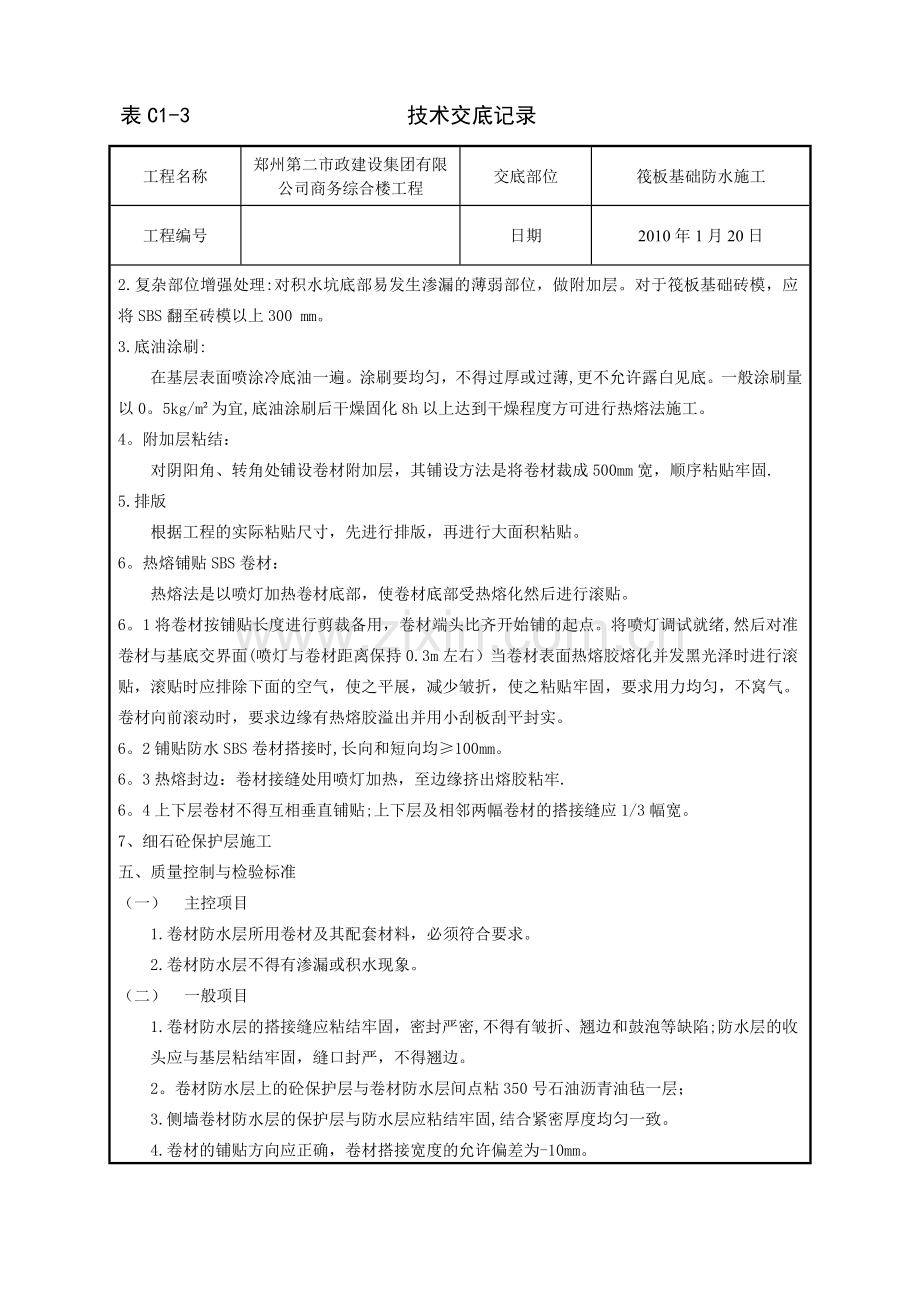

表C1-3 技术交底记录工程名称郑州第二市政建设集团有限公司商务综合楼工程交底部位筏板基础防水施工工程编号日期2010年1月20日交底内容：防水施工一、材料、机具准备施工材料1. 4mm厚SBS高聚合物改性沥青防水卷材、建筑防水沥青油膏密封材料等有出厂合格证、产品检验报告，复试报告。2. 基层处理剂有出厂合格证。3. 汽油、二甲苯等用于清洗工具及污染部位。施工工具:机械设备施工升降机主要工具吹尘器、刮板、手锤、扫帚、小平铲、剪刀、盒尺、手套、汽油喷灯、滚子、底油喷涂机、磨光机等。二、作业条件1. 防水基层处理完成后并经甲方、监理确认；2. 在施工前，防水施工所需要的工具及原材料准备充足； 3. 阴阳角应抹成圆弧或45（135）折角。4. 基层必须干燥,含水率不大于9；刮五级以上大风、下雨天或雨后基层尚未干燥，均不得施工。(干燥程度的检验方法:将1m2卷材平坦地干铺在找平层上静置34h后，掀开检查，找平层覆盖部位与卷材上未见水印即可铺设。）5. 防水层施工前基层清理干净；施工温度为5以上.三、工艺流程基层清理喷涂底油粘贴附加层热熔铺贴SBS卷材保护层施工四、施工要点本工程采用满粘热熔法进行粘贴。1。基层处理：水泥砂浆施工找平层时，按设计要求，作到平整、坚实、清洁、无凹凸形、尖锐颗粒，用2m直尺检查，平整度偏差为5mm，表面处理成细麻面。并将砼表面的凹坑补齐；用磨光机打磨平整，并用吹尘器清扫干净。2.复杂部位增强处理:对积水坑底部易发生渗漏的薄弱部位，做附加层。对于筏板基础砖模，应将SBS翻至砖模以上300 mm。3.底油涂刷:在基层表面喷涂冷底油一遍。涂刷要均匀，不得过厚或过薄,更不允许露白见底。一般涂刷量以0。5kg/m为宜,底油涂刷后干燥固化8h以上达到干燥程度方可进行热熔法施工。4。附加层粘结：对阴阳角、转角处铺设卷材附加层，其铺设方法是将卷材裁成500mm宽，顺序粘贴牢固.5.排版根据工程的实际粘贴尺寸，先进行排版，再进行大面积粘贴。6。热熔铺贴SBS卷材：热熔法是以喷灯加热卷材底部，使卷材底部受热熔化然后进行滚贴。6。1将卷材按铺贴长度进行剪裁备用，卷材端头比齐开始铺的起点。将喷灯调试就绪,然后对准卷材与基底交界面(喷灯与卷材距离保持0.3m左右）当卷材表面热熔胶熔化并发黑光泽时进行滚贴，滚贴时应排除下面的空气，使之平展，减少皱折，使之粘贴牢固，要求用力均匀，不窝气。卷材向前滚动时，要求边缘有热熔胶溢出并用小刮板刮平封实。6。2铺贴防水SBS卷材搭接时,长向和短向均100mm。 6。3热熔封边：卷材接缝处用喷灯加热，至边缘挤出熔胶粘牢.6。4上下层卷材不得互相垂直铺贴;上下层及相邻两幅卷材的搭接缝应1/3幅宽。7、细石砼保护层施工五、质量控制与检验标准（一） 主控项目1.卷材防水层所用卷材及其配套材料，必须符合要求。2.卷材防水层不得有渗漏或积水现象。（二） 一般项目1.卷材防水层的搭接缝应粘结牢固，密封严密,不得有皱折、翘边和鼓泡等缺陷;防水层的收头应与基层粘结牢固，缝口封严，不得翘边。2。卷材防水层上的砼保护层与卷材防水层间点粘350号石油沥青油毡一层； 3.侧墙卷材防水层的保护层与防水层应粘结牢固,结合紧密厚度均匀一致。4.卷材的铺贴方向应正确，卷材搭接宽度的允许偏差为-10mm。六、成品保护1。卷材铺设完成后及时保护；操作人员在其上行走,不得穿有钉的鞋；手推车在其上运输材料，应铺设木板，防止将防水层划破。2.卷材铺设完工后，禁止在其上凿眼、打洞等操作，以防破坏卷材造成漏水。七、施工安全措施1。工人进入工地，须对工人进行安全技术交底。2.大风天气不要施工，在施工现场及材料堆放点严禁烟火，现场配备消防灭火器材,以防事故发生。3。施工人员进入工地必须带安全帽.4。防水材料设专人管理、发放、分类保护并保持安全距离，尤其是有机稀释剂（汽油等）易挥发、易燃材料. 5。喷灯点燃时不要对着人进行；向喷灯加油时，避免过多溢油.6.热熔施工时，注意火焰与卷材之间的距离和停留时间，以免卷材过热变质。 八、施工注意事项 1。铺贴时注意胶粘剂的性能,控制胶粘剂涂刷与卷材铺贴的间隔时间，以免影响粘贴力和粘结的可靠性。2.采用热熔贴法铺贴卷材，应注意使火焰加热器的喷嘴距卷材面的距离适中；加热应均匀,以卷材表面熔融至光亮黑色为度，应防止过分加热或烧穿卷材。3。改性沥青卷材防水层严禁在雨天、五级风及其以上时进行施工；施工中途下雨，应作好已铺卷材周边的防护工作。技术负责人: 交底人: 接交人：
