基坑支护方案方案技术交底.doc

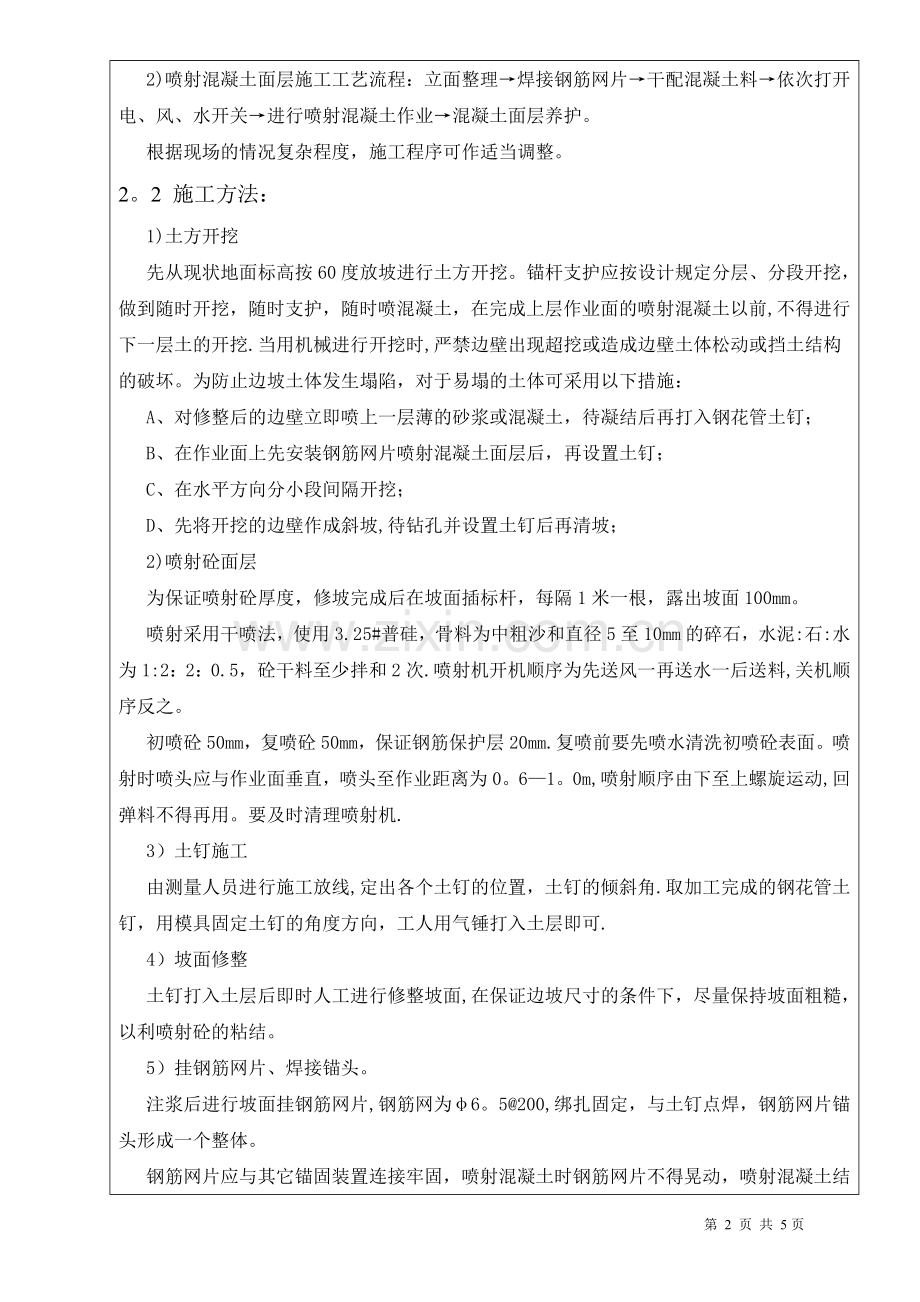

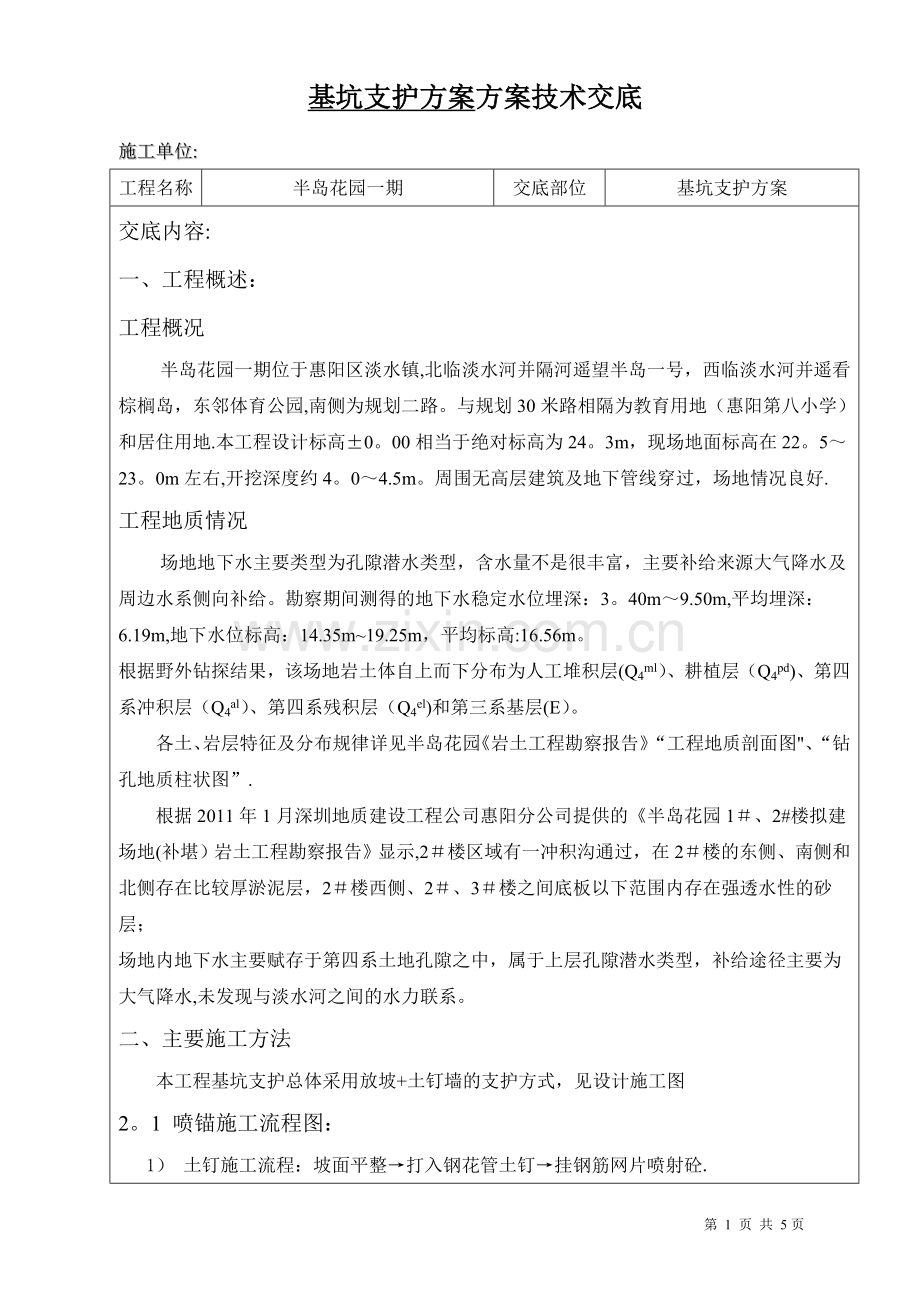

基坑支护方案方案技术交底施工单位:工程名称半岛花园一期交底部位基坑支护方案交底内容:一、工程概述：工程概况半岛花园一期位于惠阳区淡水镇,北临淡水河并隔河遥望半岛一号，西临淡水河并遥看棕榈岛，东邻体育公园,南侧为规划二路。与规划30米路相隔为教育用地（惠阳第八小学）和居住用地.本工程设计标高0。00相当于绝对标高为24。3m，现场地面标高在22。523。0m左右,开挖深度约4。04.5m。周围无高层建筑及地下管线穿过，场地情况良好.工程地质情况场地地下水主要类型为孔隙潜水类型，含水量不是很丰富，主要补给来源大气降水及周边水系侧向补给。勘察期间测得的地下水稳定水位埋深：3。40m9.50m,平均埋深：6.19m,地下水位标高：14.35m19.25m，平均标高:16.56m。根据野外钻探结果，该场地岩土体自上而下分布为人工堆积层(Q4ml）、耕植层（Q4pd)、第四系冲积层（Q4al）、第四系残积层（Q4el)和第三系基层(E）。各土、岩层特征及分布规律详见半岛花园岩土工程勘察报告“工程地质剖面图、“钻孔地质柱状图”.根据2011年1月深圳地质建设工程公司惠阳分公司提供的半岛花园1、2#楼拟建场地(补堪）岩土工程勘察报告显示,2楼区域有一冲积沟通过，在2楼的东侧、南侧和北侧存在比较厚淤泥层，2楼西侧、2、3楼之间底板以下范围内存在强透水性的砂层；场地内地下水主要赋存于第四系土地孔隙之中，属于上层孔隙潜水类型，补给途径主要为大气降水,未发现与淡水河之间的水力联系。二、主要施工方法本工程基坑支护总体采用放坡+土钉墙的支护方式，见设计施工图2。1 喷锚施工流程图：1） 土钉施工流程：坡面平整打入钢花管土钉挂钢筋网片喷射砼.2)喷射混凝土面层施工工艺流程：立面整理焊接钢筋网片干配混凝土料依次打开电、风、水开关进行喷射混凝土作业混凝土面层养护。根据现场的情况复杂程度，施工程序可作适当调整。2。2 施工方法：1)土方开挖先从现状地面标高按60度放坡进行土方开挖。锚杆支护应按设计规定分层、分段开挖，做到随时开挖，随时支护，随时喷混凝土，在完成上层作业面的喷射混凝土以前,不得进行下一层土的开挖.当用机械进行开挖时,严禁边壁出现超挖或造成边壁土体松动或挡土结构的破坏。为防止边坡土体发生塌陷，对于易塌的土体可采用以下措施：A、对修整后的边壁立即喷上一层薄的砂浆或混凝土，待凝结后再打入钢花管土钉；B、在作业面上先安装钢筋网片喷射混凝土面层后，再设置土钉；C、在水平方向分小段间隔开挖；D、先将开挖的边壁作成斜坡,待钻孔并设置土钉后再清坡；2)喷射砼面层为保证喷射砼厚度，修坡完成后在坡面插标杆，每隔1米一根，露出坡面100mm。喷射采用干喷法，使用3.25#普硅，骨料为中粗沙和直径5至10mm的碎石，水泥:石:水为1:2：2：0.5，砼干料至少拌和2次.喷射机开机顺序为先送风一再送水一后送料,关机顺序反之。初喷砼50mm，复喷砼50mm，保证钢筋保护层20mm.复喷前要先喷水清洗初喷砼表面。喷射时喷头应与作业面垂直，喷头至作业距离为0。61。0m,喷射顺序由下至上螺旋运动,回弹料不得再用。要及时清理喷射机.3）土钉施工由测量人员进行施工放线,定出各个土钉的位置，土钉的倾斜角.取加工完成的钢花管土钉，用模具固定土钉的角度方向，工人用气锤打入土层即可.4）坡面修整土钉打入土层后即时人工进行修整坡面,在保证边坡尺寸的条件下，尽量保持坡面粗糙，以利喷射砼的粘结。5）挂钢筋网片、焊接锚头。注浆后进行坡面挂钢筋网片,钢筋网为6。5200,绑扎固定，与土钉点焊，钢筋网片锚头形成一个整体。钢筋网片应与其它锚固装置连接牢固，喷射混凝土时钢筋网片不得晃动，喷射混凝土结束后钢筋网片不得外露.3、混凝土护顶施工护顶施工前应先将基坑周边的防护栏杆安装好，防护栏杆采用48脚手架钢管制作,栏杆高出地面1200，立杆间距1。5m,设置大横杆两道，底下一道距地20。护顶主要起边坡防水、排水作用.对边坡稳定影响甚大，所以施工一定要及时，护顶施工采用100厚C10细石混凝土，自坡顶边线向外延伸1。0m，图向外找坡,以方便排水。混凝土浇筑前先将坡顶清理、平整、拍实,并放出护顶边线，将木枋固定在护顶护顶外边缘。混凝土浇筑时，应使用平板振动器捣密实，分段浇筑,随浇捣随进行表面扫毛.施工完毕24h内洒水养护,不少于7d。4、排水沟施工土方开挖时要注意地下水情况,如果在开挖中或在基坑底出现地下水，应做好基坑排水工作。排水沟留置在坡脚外30处，截面3030,两边以120灰砂砖砌筑，内面以1：3水泥砂浆抹面压光,沟底用C15混凝土做100厚垫层。集水井沿排水沟设置,除在基坑底角部设置外，中间间隔30m设置一个,集水井大小800800（比底标高低500mm），120厚红砖砌筑，内面以1：3水泥砂浆抹面压光，底部用C10细石混凝土做100厚垫层.基坑顶面沿护顶外缘设置排水沟（做法同基坑底排水沟），排水沟与市政污管网接通，污水在排入市政管网须经沉淀池充分净化。2。3 特殊情况的应急处理措施基坑支护工程是风险性较大的工程，施工过程中可能会遇到各种意外情况,为做到有备无患，针对本工程特点，制定以下应急措施：边坡局部涌水的处理：迅速用止水材料缩小范围,埋管引流.位移、沉降过大的处理:在位移沉降过大区域根据产生的原因或加大加密土钉,或加大注浆量。坑底局部管涌、突涌的处理：如因特殊情况出现突涌，应立即用粘土或水泥封浆，在最短的时间内制止突涌的发展。2。4 施工监测为了确保基坑安全，少影响周围建筑物，要求随时掌握开挖及支护施工整个过程中边坡的动态变化，因此必须在支护施工过程中实施信息法施工，因此，施工监测应按规范要求进行,包括对环境保护的保护监测和对工程本体的监测，及时预报施工中出现的问题，并把获得的信息通过修必设计反馈到施工工作中去。以指导施工.监测内容如下：1、变形监测布置基坑支护结构需设水平位移和沉降监测点，监测点在坑顶按1525m间距设置,本工程共布设沉降、位移监测点26组；变形观测的精度应符合现行的工程测量规范有关变形量的规定;观测精度不低于三等精度要求。2、变形监测周期变形监测应在开挖前建立初始读数，开挖过程中监测间隔不宜超过两天（具体间隔时间根据施工工况及监测结果确定)；支护施工结束后两个月内监测间隔不宜超过十天；支护施工结束两月后且变形趋于稳定时可适当延长间隔时间，直至回填结束.遇暴雨或其它影响边坡稳定的情况应加密监测。3、基坑变形允许值按规范执行；基坑周边建筑物沉降控制值由监测单位按相关规范要求计算其不均匀沉降度进行安全评估。其他相关监测项目的预警值：1)基坑周边坡体位移、沉降按其设计安全等级（均按三级1。0H控制，H=基坑深度）所对应的最大变形允许值进行控制，控制值的0.8倍为预警值；2）监测应委托有专业资质的单位进行,监测前应编制相关的监测方案，确保监测的科学性和准确性.并可对本设计布置的相关监测点的位置和数量进行调整,以确保监测结果的准确性和科学性。三、 质量保证措施1、钢筋、钢花管使用前应调直、除锈、除油，定位必须严格按设计要求设置.2、土钉的灌入深度偏差不得超过50mm，孔径偏差控制在5mm，布置孔距偏差控制在100mm.3、土钉打完后，必须立即挂网，准备喷射砼。4、钢筋网与钢筋土钉连结牢固，喷射砼时不得晃动。5、边坡坡面必须修理平整,平整度控制在20mm，并清除松动部份土体。6、砼喷射机密封性能要好，输料要连续均匀，骨料最大粒径不宜超过25mm，混合料要拌合均匀,搅拌机拌合时间不少于2min。7、喷射砼应分片作业,同一分段内喷射顺序应自上而下,喷射时喷头与受喷面应垂直，保持0。61。0m的距离，严格控制水灰比,回弹率不应大于15。8、钢筋与坡面的间隙要小于20mm。9、喷射砼终凝后，应喷水养护，养护时间不少于7天。10、钢花管土钉注浆前，应将孔内残留及松动的废土清除干净。四、 施工安全保证措施4.1 安全生产管理目标及安全管理体系本工程我司制定的安全生产目标是实现“六无”安全生产(无死亡、无重伤、无重大机械事故、无火灾、无中毒、无坍塌）。安全为了生产，生产必须安全。安全是为质量服务的,质量要以安全做保证，在质量控制的同时,必须加强安全控制，要搞好本工程的安全生产，必须根据工程实际情况,落实安全生产制度，搞好工地的治安、消防管理。4。2安全生产的组织纪律及一般规定4。3 特种作业人员须持上岗证4。4 现场消防特点及相应措施五、 加固材料的堆放为保证地下室施工期间，基坑的稳定性和安全性，在施工现场存放一些基坑支护的加固材料。加固材料的堆放在不影响桩基的施工前提下随机堆放。具体堆放在方便施工的地方，钢花管的加工在工地的材料加工场加工好后运至堆放处.交底人签字:日 期：接受人签字:第 5 页 共 5页
