彩色沥青混凝土路面施工工艺.doc

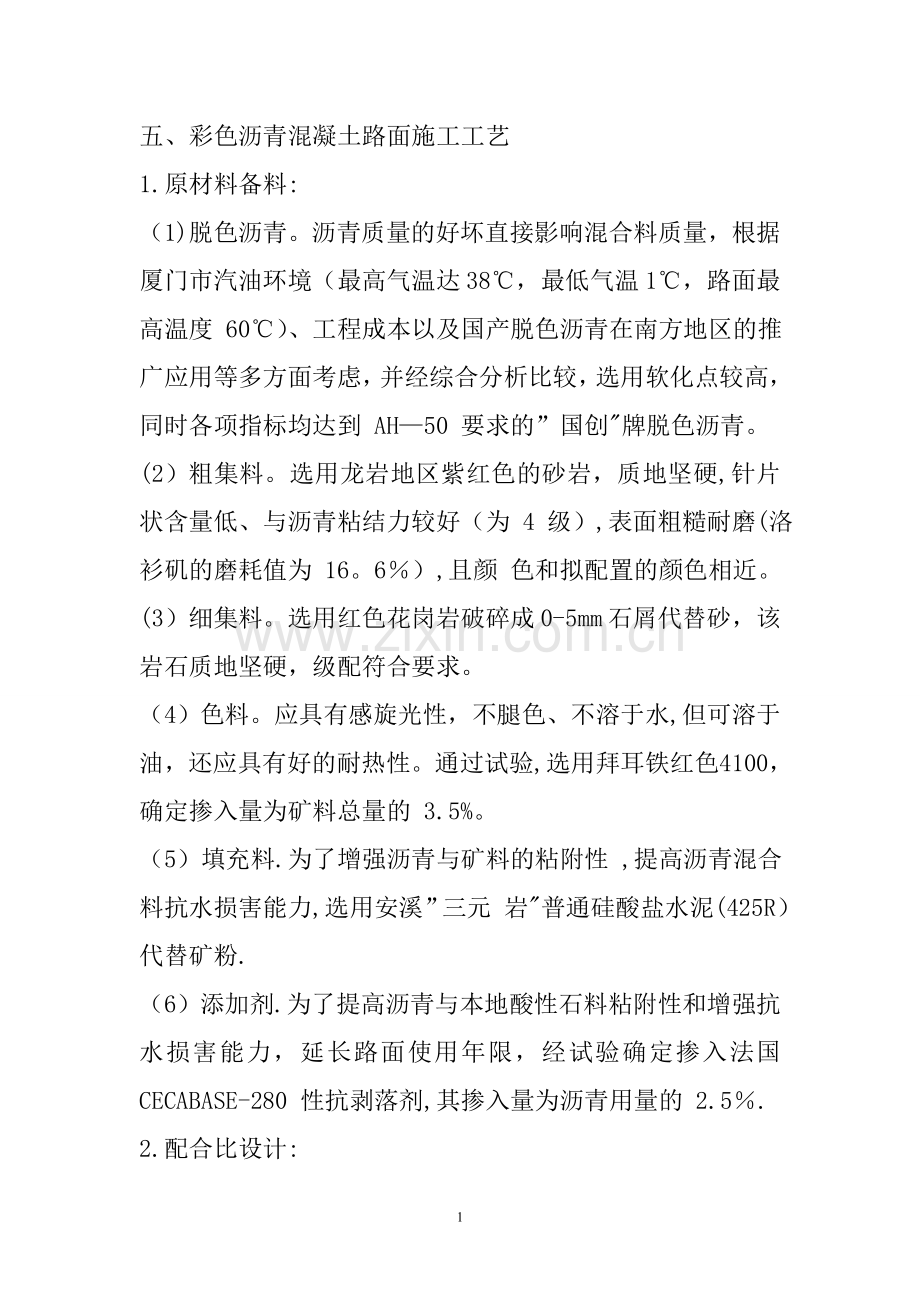

五、彩色沥青混凝土路面施工工艺
1. 原材料备料:
（1)脱色沥青。沥青质量的好坏直接影响混合料质量，根据厦门市汽油环境（最高气温达 38℃，最低气温 1℃，路面最高温度 60℃）、工程成本以及国产脱色沥青在南方地区的推广应用等多方面考虑，并经综合分析比较，选用软化点较高，同时各项指标均达到 AH—50 要求的”国创"牌脱色沥青。
(2） 粗集料。选用龙岩地区紫红色的砂岩，质地坚硬,针片状含量低、与沥青粘结力较好（为 4 级）,表面粗糙耐磨(洛衫矶的磨耗值为 16。6％）,且颜 色和拟配置的颜色相近。
(3） 细集料。选用红色花岗岩破碎成 0-5mm 石屑代替砂，该岩石质地坚硬，级配符合要求。
（4） 色料。应具有感旋光性，不腿色、不溶于水,但可溶于油，还应具有好的耐热性。通过试验,选用拜耳铁红色4100，确定掺入量为矿料总量的 3.5%。
（5） 填充料.为了增强沥青与矿料的粘附性 ,提高沥青混合料抗水损害能力,选用安溪”三元 岩"普通硅酸盐水泥(425R）代替矿粉.
（6） 添加剂.为了提高沥青与本地酸性石料粘附性和增强抗水损害能力，延长路面使用年限，经试验确定掺入法国 CECABASE-280 性抗剥落剂,其掺入量为沥青用量的 2.5％.
2. 配合比设计:
由于目前没有彩色沥青混合料的级配标准和技术规范，本配合比参照GB50092-96《沥青路面施工及验收规范》中的 AC—10 I 级配标准及热拌沥青混合料马歇尔试验的技术指标中的城市快速路、主干路的技术指标要求进行设计.
（1） 集料级配。经反复调整，得出设计值和各矿料的比例为：集料配合比--筛孔/mm：13。2，9。5，4。75,2。36，1.13，0.6,0。3，0.14。0。075；相对的技术要求为：100，100-95,75-55，58-38，43—26,33-17，24—10，16-6，9-4;相应的设计值为:100,97。2,62。5,48.0，36,4，24。7，13。3，10.4,5.6；相应的矿料的比例为：5—10mm；3-5mm；0-5mm；水泥：色粉=34:20：40：2.5：3.5。
(2） 脱色沥青.按 GB50092—96《沥青路面施工及验收规范》的要求进行马歇尔试验，根据不同的沥青用量与所测的物理力学指标绘制关系图,并根据厦门的热区气候和非机动车道特点，确定最佳用油量为5。8％
3。拌和与施工工
(1）混合料拌和。彩色沥青混合料与普通沥青混合料拌和基本相似,但应着重注意以下事项：
1）拌和前,应将搅拌站的拌和缸和沥青输送管道、运输车、施工机械设备等清洗干净；
2）原材料性能应稳定、使生产目标配合比能最大限度地接近设计配合比；
3)由于色粉比重大,在混合料中具有着色、分散、吸附、稳定、增粘的作用，添加时需考虑其对环境的影响，生产前应根据目标配合比计算出每盘混合料色粉用量,用聚乙稀塑料袋装好，拌和中 3 人工辅助加入；
4)拌和温度应控制在 160℃-170℃,拌和时间比普通沥青混合料多 10 s，出料应及时检查粒料和颜色是否均匀。
（2）混合料摊铺。
1)彩色沥青混合料与普通沥青混合料摊铺各道工序基本相同;
2)为提高界面粘结力和减少雨水渗到路面解决结构，摊铺前基层应清扫干净，喷洒乳化沥青，其用量为 0。3-0。5kg/m2；
3）开始摊铺时工期安排，考虑到混合料的生产、运输、摊铺和碾压能力，将摊铺机的工作速度严格控制在 2。0-2。5m/min,确保摊铺连续；并做到全幅摊铺不间断一次性成型,以保持色泽一致，粒料均匀、美观.
(3）混合料压实成型
1）碾压组合方式——彩色沥青混合料的压实同样分初压、复压、终压三个阶段进；初压温度应控制在130℃-145℃，终压温度不低于 70℃;同时，,碾压过程中应按"紧跟、慢压、高频、低幅”的原则进行。经试验段摊铺后，确定以下的碾压组合方式.初压-—由 DD110 重型压路机将路面静压一遍后，再带轻振进行碾压一遍初压即告结束.复压——主要工作由小型压路机来完成,RD25 小型压路机对靠近路缘石处的沥青路面和喇叭口处进行有针对性的碾压，碾压的遍数视现场而定，直至压实为止.终压-—待小型压路机边脚处理完毕，路面温度降低至 80℃时终压开始，由 DD110 大型压路机静压 1——2 遍，如轮迹完全消除则碾压结束。
4
