见证取样送检制度.doc

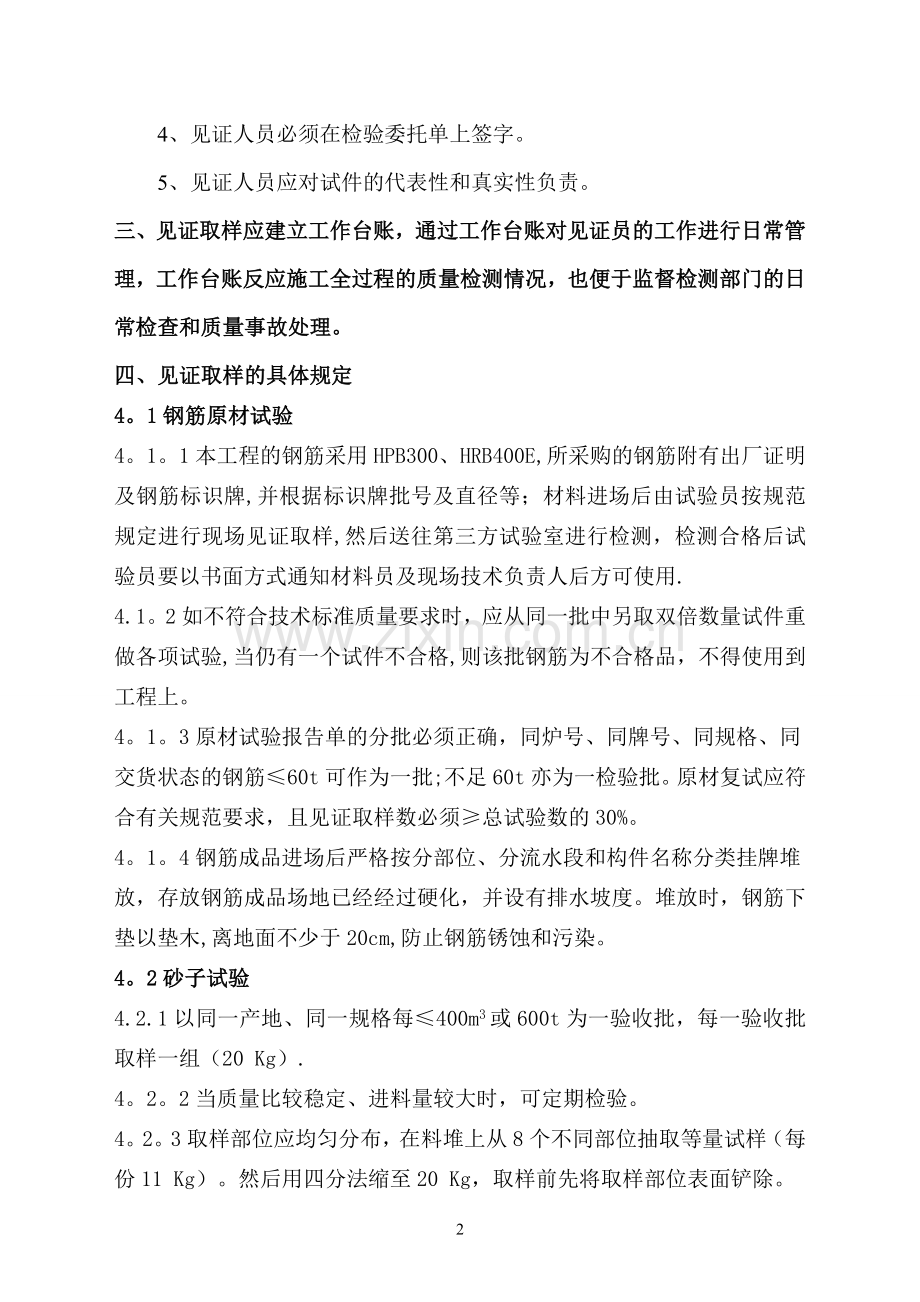

中电装备襄城县紫云山风电场工程见证取样送检制度编制：审核：批准：河南四建发展建筑工程有限公司2015年9月08日见证取样送检制度对工程中使用的钢筋及砼用的原材料、砼试块、砂浆试块、防水材料等项目,应实行见证取样送检制度。一、见证取样的程序：1、开工前以书面形式向质量监督站和检测单位递交“见证取样和人员授权书”,并通知施工单位.2、根据见证取样内容、部位、数量制定见证取样和送样计划3、施工单位按计划在见证人员旁站见证下由取样人员在现场进行原材料取样和试块制作。4、见证人员对试样进行监护，并和施工单位取样人员一起将试件送至检测单位.5、检测单位在接受委托任务时，需由送检单位填写委托单，见证人应在检验委托单上签名.二、见证人员的职责：1、取样时，见证人员必须在现场进行见证。2、见证人员必须对试件进行监护。3、见证人员要和施工单位取样人员一起将试件送至检测单位。4、见证人员必须在检验委托单上签字。5、见证人员应对试件的代表性和真实性负责。三、见证取样应建立工作台账，通过工作台账对见证员的工作进行日常管理，工作台账反应施工全过程的质量检测情况，也便于监督检测部门的日常检查和质量事故处理。四、见证取样的具体规定4。1钢筋原材试验4。1。1本工程的钢筋采用HPB300、HRB400E,所采购的钢筋附有出厂证明及钢筋标识牌,并根据标识牌批号及直径等；材料进场后由试验员按规范规定进行现场见证取样,然后送往第三方试验室进行检测，检测合格后试验员要以书面方式通知材料员及现场技术负责人后方可使用.4.1。2如不符合技术标准质量要求时，应从同一批中另取双倍数量试件重做各项试验,当仍有一个试件不合格,则该批钢筋为不合格品，不得使用到工程上。4。1。3原材试验报告单的分批必须正确，同炉号、同牌号、同规格、同交货状态的钢筋60t可作为一批;不足60t亦为一检验批。原材复试应符合有关规范要求，且见证取样数必须总试验数的30%。4。1。4钢筋成品进场后严格按分部位、分流水段和构件名称分类挂牌堆放，存放钢筋成品场地已经经过硬化，并设有排水坡度。堆放时，钢筋下垫以垫木,离地面不少于20cm,防止钢筋锈蚀和污染。4。2砂子试验4.2.1以同一产地、同一规格每400m3或600t为一验收批，每一验收批取样一组（20 Kg）.4。2。2当质量比较稳定、进料量较大时，可定期检验。4。2。3取样部位应均匀分布，在料堆上从8个不同部位抽取等量试样（每份11 Kg）。然后用四分法缩至20 Kg，取样前先将取样部位表面铲除。4.2.4砂必试项目有：筛分析，含泥量，泥块含量，氯离子含量,试验合格后方可使用,试验次数根据现场进场进料情况进行试验。4。3石子试验4。3.1同一产地、同一规格每400m3或600t为一验收批,每一验收批取样一组。4.3。2当质量比较稳定、进料量较大时，可定期检验.4.3。3取样一组40 Kg（最大粒径10、16、20mm）或80 Kg（最大粒径31.5 、40mm)取样部位应均匀分布,在料堆上从五个不同部位抽大致相等的试样15份（料堆的顶部、中部、底部）每份540 Kg，然后缩分40 Kg或80 Kg送试.4.3.4石子必试项目有;筛分析，含泥量，泥块含量，针片状颗粒含量，压碎指标值，碱活性反应，试验合格后方可使用，试验次数根据现场进场进料情况进行试验。4。4水泥试验4。4。1以同一水泥厂生产同期出厂的同品种、同强度等级、同一出厂编号的水泥为一验收批，袋装水泥每200t为一检验批，散装水泥每500t为一检验批，每批取样一组（12Kg）。水泥必做其安定性,初凝时间和强度；存放期如超过三个月，使用前必须进行复验，按复验结果使用。水泥试验次数根据水泥进场的具体情况送试,每进场一次送试一次，试验合格后方可使用。4.4.2水泥的三大指标：强度、凝结时间、安定性;若是强度或凝结时间出现不合格,可以降低标号或其他用途使用；若是安定性出现不合格，其对工程质量影响最大，安定性不合格的水泥，是不可以使用的。4。5墙体材料试验4.5。1烧结多孔砖 每5万块砖为一验收批，不足5万块亦按一批计。进入现场同一生产工艺，同一强度等级,同规格烧结多孔砖，不超过5万为一批次进行检验.在施工现场采用随机抽样，抽砖样50块。4.6防水材料试验4。6.1防水卷材的取样方法及试件数量有关规定（1)取样方法:将试样卷材切除距外层卷头2500 mm后，顺纵向截取长3000 mm全幅卷材试样送试。（2）取样数量：改性沥青防水卷材（SBS）以同一生产厂家、同一品种、同一等级的产品大于1000卷抽5卷，5001000卷抽4卷，100-499卷抽3卷，100卷以下抽2卷进行规格尺寸和外观质量检查。（3）在外观质量检查合格的卷材中任意抽取一卷做物理性能试验。4.6.2聚氨酯防水涂料的取样方法及试件数量有关规定(1）以同一生产厂，以甲组份每5t为一验收批，乙组份按产品重量配比相应增加。（2）每一验收批按产品的配比取样，甲、乙组份样品总重为2Kg。（3）取样方法：搅拌均匀后的样品，分别装入干燥的样品容器中，样品容器应留有约5%的空隙，密封并做好标志. 4.7电渣压力焊接头试验4。7。1一般构筑物中以300个同级别钢筋接头作为一验收批。4.7.2在现浇钢筋混凝土多层结构中,应以每一层楼或施工区段中300个同级别钢筋接头作为一验收批,不足300个接头时，应按一批计算；4.7.3试件应从成品中随机切取3个进行拉伸试验。当初试结果不符合要求时,应再切取6个试件进行复试。4.8混凝土试验的取样和试块留置4。8。1用于检查结构构件混凝土强度的计划体制,应在混凝土的浇筑地点随机抽取,取样与试件留置应符合下列规定：(1）标准养护抗压试件取样及试件留置：1）每拌制100盘且不超过100m3的同配合比的混凝土，取样不得少于一次；2）每工作班拌制的同一配合比混凝土不足100盘时，取样不得少于一次;3）每当连续浇筑1000m3时，同一配合比的混凝土每200m3取样不得少于一次;4)每一部位、同一配合比的混凝土，取样不得少于一次;5）每次取样应至少留置一组标准养护试件，同条件养护试件的留置组数应根据需要确定；6)地下防渗混凝土，每个槽段留置一组抗压强度试件；7）混凝土试件应在浇筑地点随机取样.（2）同条件养护抗压试件取样及试件留置：1）同条件养护试件所对应的结构构件或结构部位，应由监理(建设)、施工等各方共同选定；2)对混凝土结构工程中的各混凝土强度等级,均应留置同条件养护试件；3）同一强度等级的同条件养护试件，其留置的数量应根据混凝土工程量和重要性确定，不宜少于10组，且不应少于3组;4）对于用于拆模用同条件养护试件,其数量可根据工程实际情况留置，宜多留置；5）同条件养护试件拆模后，应放置在靠近相应结构构件或结构部位的适当位置，并采取相同的养护方法.(3）混凝土抗冻试件取样:1)掺防冻剂混凝土的质量应满足设计要求，应在浇筑地点制作一定数量的混凝土试件进行强度检验;其中一组试件应在标准条件养护，其余放置在工程条件下养护。2）检验抗冻所用试件，应与工程同条件养护28d,再标准养护28d后进行抗冻。4。8。2试件制作与养护（1）试件制作：1)混凝土试件所用的拌合物应从同一盘混凝土或同一车混凝土中取样。2）根据混凝土的拌合物稠度确定混凝土成型方法,坍落度不大于70mm的混凝土宜用振动振实；大于70mm的宜用捣棒人工捣实.（2)试件养护：1）试件成型后应立即使用不透水的薄膜覆盖表面。2）采用标准养护的试件，应在温度为205情况下静置一昼夜至二昼夜，然后编号、拆模，拆模后的试件应立即放在温度为202，湿度为95以上的标准养护室中养护,或在温度为202的不流动的Ca（OH)2饱和溶液中养护.标准养护室中的试件应放在架子上,彼此间隔为1020mm，试件表面应保持潮湿，并不得被水直接冲淋。3）同条件养护试件的拆模试件可与实际构件的拆模时间相同，拆模后，应放置在靠近相应结构构件或结构部位的适当位置，并采取相同的养护方法。4)同条件养护试件应在达到等效养护龄期时进行强度试验,等效养护龄期应根据同条件养护试件强度与在标准养护条件下28d相等的原则确定:等效养护龄期可取按日平均温度逐日累计达到600d时候所对应的龄期，0及龄期不计入,等效养护龄期不应小于14d,也不宜大于60d。5)结构构件同条件试件应有测温记录,并由测温人员签字.6）标准养护龄期为28d。4.8。3当混凝土试块出现不合格的情况后，试验员应及时向项目工程师报告,同时申请现场回弹,来判定该部位的混凝土强度是否达到设计强度要求。4.9砂浆试块取样方法及试件数量4.9。1每一楼层或250m3砌体的各种类型及强度等级的砌筑砂浆,每台搅拌机应至少抽检一次。4。9。2在砂浆搅拌机出料随机取样制作砂浆试块（同盘砂浆只应制作一组试件）。4.9。3每一层建筑地面工程不应少于一组,当改变配合比时亦应相应的制作试件。4。9.4如检测对象为整栋建筑物或建筑物的一部分时，应将其分为一个或若干个可以独立进行分析的结构单元,每一结构单元分为若干个检测单元。4.9.5试件制作后应在温度为205的环境静置242h,对试件进行编号、拆模。当气温较低时,或者凝结时间大于24h的砂浆，可适当延长时间,但不应超过2h。试件拆模后应立即放入温度为202，相对湿度90以上的标准养护室中养护。养护时间，试件彼此间隔不得小于10mm，混合砂浆、试件上面应覆盖,防止水滴在试件上。4。11。6从搅拌加水开始计时，标准养护龄期应为28d，也可根据相关标准增加7d或14d.4.10门窗试验 同一品种、类型和规格的门窗每100樘划分为一个检验批，不足100樘也应划分为一个检验批.每一检验批应至少抽查5%，并不少于3樘，不足3樘时应全数检查。4.11土方试验4.11.1土方回填（1)对于每类土应做击实试验，以确定该类土的最大干密度和最优含水量.（2）应从回填土料堆上取有代表性的土壤做击实试验,当回填土与做击实试验土壤有变化时,应重新做击实试验.(3）填筑厚度及压实遍数应根据土质、压实系数及所用机具确定。如无试验依据,应符合下列规定：压实机具分层厚度（mm）每层压实遍数平 碾25030068振动压实机25035034柴油打夯机20025034人工打夯200344.11.2压实系数： 单独基坑：20m250m2取1组,且不得少于1组;室内回填：沟道及基础，每层20m250m2取1组，其他50m2200m2取1组.4。13.3换填垫层： 夯实或碾压回填的垫层，每一分层内取样数量按下列要求确定,（1)小面积垫层，每100m2取样2处，切每层不小于4处。（2）超过2000m2的大面积垫层，每100m2500m2取1处，且每层不少于8处。（3）独立基础下的垫层,每层24处。(4）条形基础下的垫层，每50m500m取样2处，且每层不少于4处。 五、见证取样1、设定12名取样和送检见证人,由施工现场监理人员担任，或由建设单位委派具备一定试验知识的专业人员担任。施工和材料、设备供应单位人员不得担任。2、承担有见证试验的试验室，在有资格承担对外试验业务的试验室或法定检测单位中选定，并向承建工程的质量监督机构备案。承担该项目的施工企业试验室不得承担该试验业务。3、见证取样项目:1）用于承重结构的混凝土试块；2）用于承重结构的砌筑砂浆试块；3）用于结构工程中的主要受力钢筋;4）地下、屋面等使用的防水材料；4、见证取样次数：1）单位工程有见证取样和送检次数不得少于试验总数的30%，试验总次数在10次以下的不得少于2次。2）工程的重要部位可以增加有见证取样和送检次数。送检试样在现场施工试验中随机抽检,不得另外进行。5、见证记录：1）施工过程中，见证人应按照有见证取样和送检计划,对施工现场的取样和送检进行见证。2)有见证取样、送检项目的试验报告应加盖“有见证试验”专用章，由施工单位填写汇总表,与其它施工资料一起纳入工程施工技术档案，作为评定工程质量的依据。3）有见证取样和送检的试验结果若达不到规定标准，试验室应向承监工程的质量监督机构报告。4）各有见证取样和送检试验资料必须真实完整,符合管理规定. 河南四建发展建筑工程有限公司 2015年9月8号9
