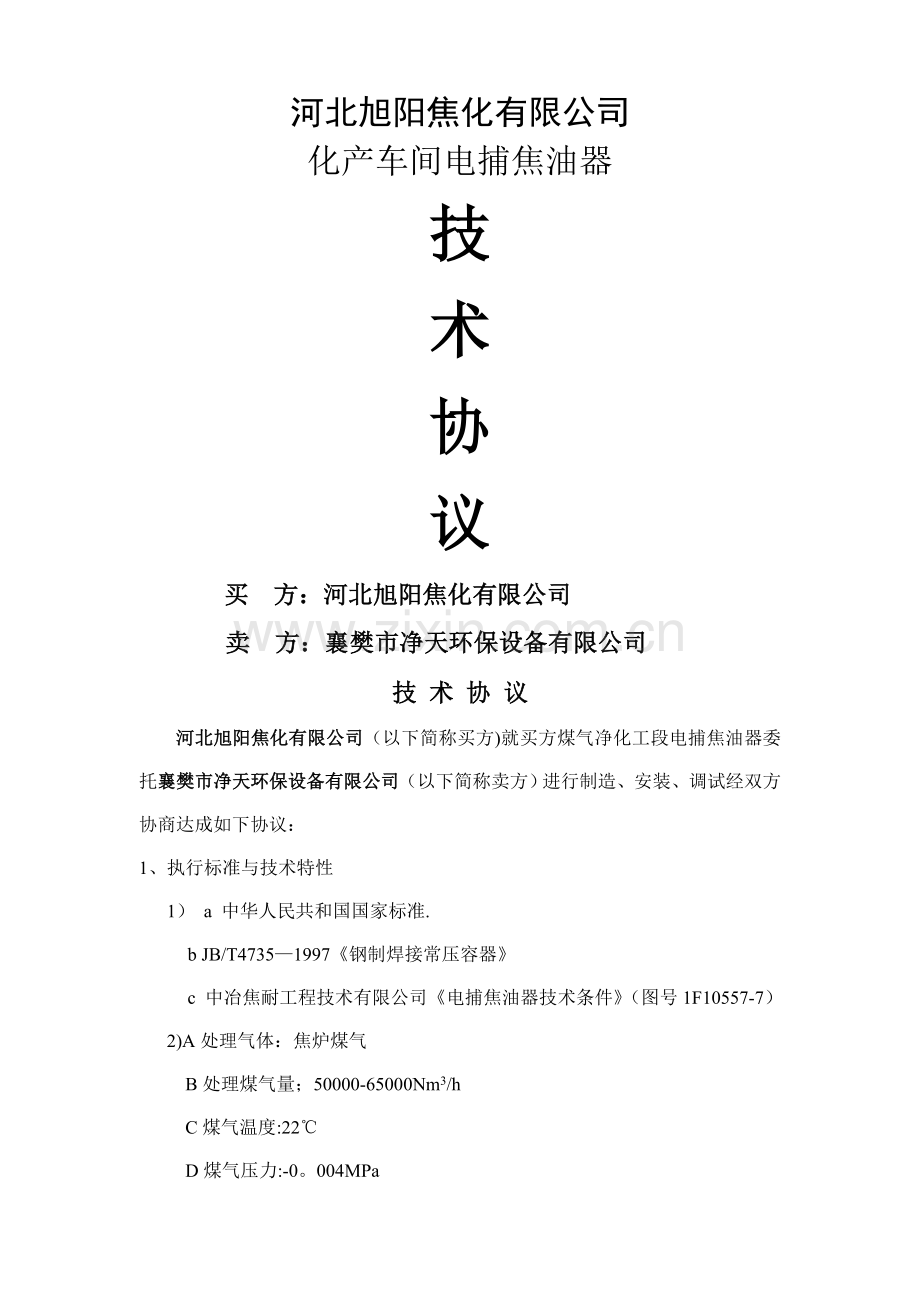

电捕焦油器技术协议.doc

河北旭阳焦化有限公司
化产车间电捕焦油器
技
术
协
议
买 方：河北旭阳焦化有限公司
卖 方：襄樊市净天环保设备有限公司
技 术 协 议
河北旭阳焦化有限公司（以下简称买方)就买方煤气净化工段电捕焦油器委托襄樊市净天环保设备有限公司（以下简称卖方）进行制造、安装、调试经双方协商达成如下协议：
1、执行标准与技术特性
1） a 中华人民共和国国家标准.
b JB/T4735—1997《钢制焊接常压容器》
c 中冶焦耐工程技术有限公司《电捕焦油器技术条件》（图号1F10557-7）
2)A处理气体：焦炉煤气
B处理煤气量；50000-65000Nm3/h
C煤气温度:22℃
D煤气压力:-0。004MPa

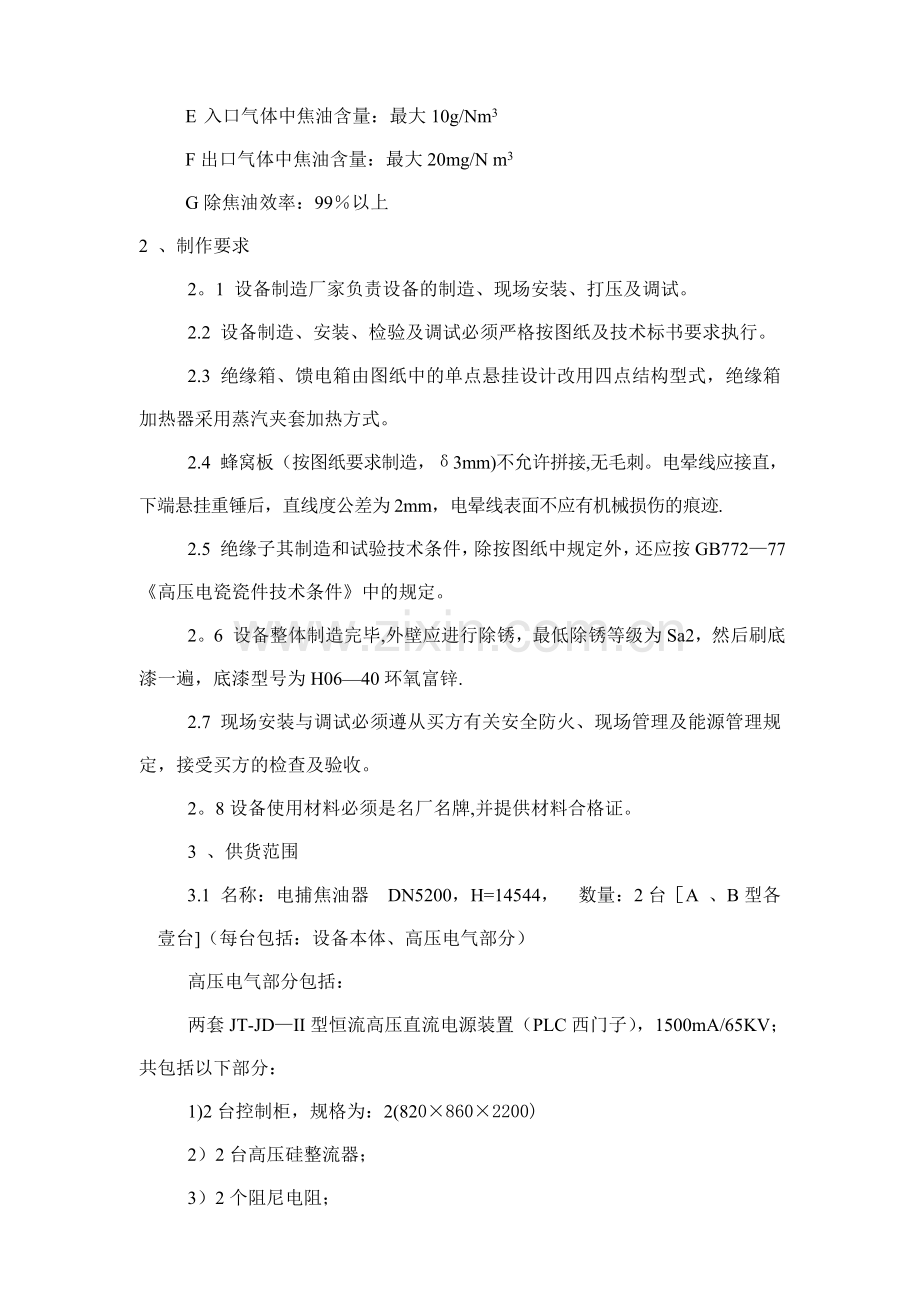

E 入口气体中焦油含量：最大10g/Nm3
F出口气体中焦油含量：最大20mg/N m3
G除焦油效率：99％以上
2 、制作要求
2。1 设备制造厂家负责设备的制造、现场安装、打压及调试。
2.2 设备制造、安装、检验及调试必须严格按图纸及技术标书要求执行。
2.3 绝缘箱、馈电箱由图纸中的单点悬挂设计改用四点结构型式，绝缘箱加热器采用蒸汽夹套加热方式。
2.4 蜂窝板（按图纸要求制造，δ3mm)不允许拼接,无毛刺。电晕线应接直，下端悬挂重锤后，直线度公差为2mm，电晕线表面不应有机械损伤的痕迹.
2.5 绝缘子其制造和试验技术条件，除按图纸中规定外，还应按GB772—77《高压电瓷瓷件技术条件》中的规定。
2。6 设备整体制造完毕,外壁应进行除锈，最低除锈等级为Sa2，然后刷底漆一遍，底漆型号为H06—40环氧富锌.
2.7 现场安装与调试必须遵从买方有关安全防火、现场管理及能源管理规定，接受买方的检查及验收。
2。8设备使用材料必须是名厂名牌,并提供材料合格证。
3 、供货范围
3.1 名称：电捕焦油器 DN5200，H=14544， 数量：2台［A 、B型各壹台]（每台包括：设备本体、高压电气部分）
高压电气部分包括：
两套JT-JD—II型恒流高压直流电源装置（PLC西门子），1500mA/65KV；共包括以下部分：
1)2台控制柜，规格为：2(820×860×2200)
2）2台高压硅整流器；
3）2个阻尼电阻；
4）2个高压支柱绝缘子；
5）每台配套高压电缆85米（高压电缆的规格应满足设备需要)；
6）免费随机备品备件、易损件（河北旭阳用量）：
名称
型号
数量
电晕极丝
316L不锈钢
20根
重锤
铸铁
20个
挂勾
￠6
20个
3.2 必须按中冶焦耐工程技术有限公司的设计图纸要求制作及供货（现场制作、安装、调试）。
4、所有管口法兰成对进厂。
5、安装完成日期：2007年11月30日
6、质量保证
卖方应保证设备的质量符合标准,性能良好、安全可靠.并保证在投产后质量保证期内不出现设备制造质量问题。
7 、检查验收
7.1 卖方在出厂前按设备图纸规定的技术标准及规范要求进行检验验收.
7。2 买方有权组织监造人员到卖方厂内进行设备监造，要求卖方进行配合，并在安装开始三天内提供相关资料及检验大纲：
A、材料材质报告单；
B、产品合格证；
C、产品检验报告;
D、使用说明书;
E、操作培训方案及操作规程；
8、包装、运输及交付
8.1 按照合同规定时间卖方负责将设备运输到买方指定的地点并负责安装打压及调试，现场验收前应确保设备完好无损，由于包装和运输等原因造成的产品损坏均由卖方负全部责任。对产品的包装运输卖方要明显的标出吊装位置。
8.2 卖方在交付设备时,需提交产品质量合格证、材质单及材质检验报告、出厂试验报告及其它相关资料。
8。3 产品的质保期为投入正常运行后一年，电极丝质保期为叁年.若在质保期内出现质量问题，卖方应在24小时内派人到现场进行处理，由此所发生的费用由卖方负责.对买方生产所造成的损失由卖方进行赔偿.
8。4未尽事宜双方协商处理.
9、本技术协议与商务合同具有同等法律效力。
10、本协议一式5份，卖方两份，买方叁份.
买方:河北旭阳焦化有限公司
卖方:襄樊市净天环保设备有限公司
二00七年四月二十一日
