技术交底书
表格编号
1311
项目名称
新建蒙西至华中地区铁路运煤通道工程
第 1 页
共 2 页
交底编号

工程名称
涵洞工程
设计文件图号
蒙华浩三段施涵
施工部位
框架涵方桩施工
交底日期

技术交底范围：
1.施工准备
（1)预制钢筋混凝土方桩规格质量必须符合设计要求和施工规范的规定，并有出场合格证.
（2)堆放场地应平整坚实，最下层与地面接触的垫木应有足够的宽度和高度。堆放时桩应稳固，不得滚动；当场地条件许可时，宜单层堆放，当叠层堆放时，不宜超过5层.
（3）桩基的轴线和标高均已测定完毕，桩基的轴线和高程控制桩应设置在不受打桩影响的地方,并应妥善加以保护。
（4）场地应碾压平整，排水通畅。保证打桩机的移动和稳定垂直。
（5)根据轴线放出桩位线,用木橛或钢筋头钉好桩位，并用白灰做上标志,便于施工。
(6）打试验桩,施工前必须打试验桩,其数量不少于3根。确定贯入度并校检打桩设备,施工工艺以及技术措施是否适宜.
(7）要选择和确定打桩机进出路线和打桩顺序制定施工方案，做好技术交底。
2。方桩施工
2。1打桩机就位时,应对准桩位，保证垂直、稳定,确保在施工中不发生倾斜、移动。
2。2先拴好吊桩用的钢丝绳和索具,然后应用索具捆绑住桩上端吊环附近处,一般不宜超过30cm，再启动机器起吊预制桩。使桩尖垂直对桩位中心，缓缓放下插入土中，位置要准确。再在桩顶扣好桩帽或桩箍，即可除去索具。桩帽与桩之间应加设硬木、麻袋、草垫等弹性衬垫。桩锤、桩帽应和桩身在同一中心线上.桩插入时的垂直度偏差不得超过0。5%.

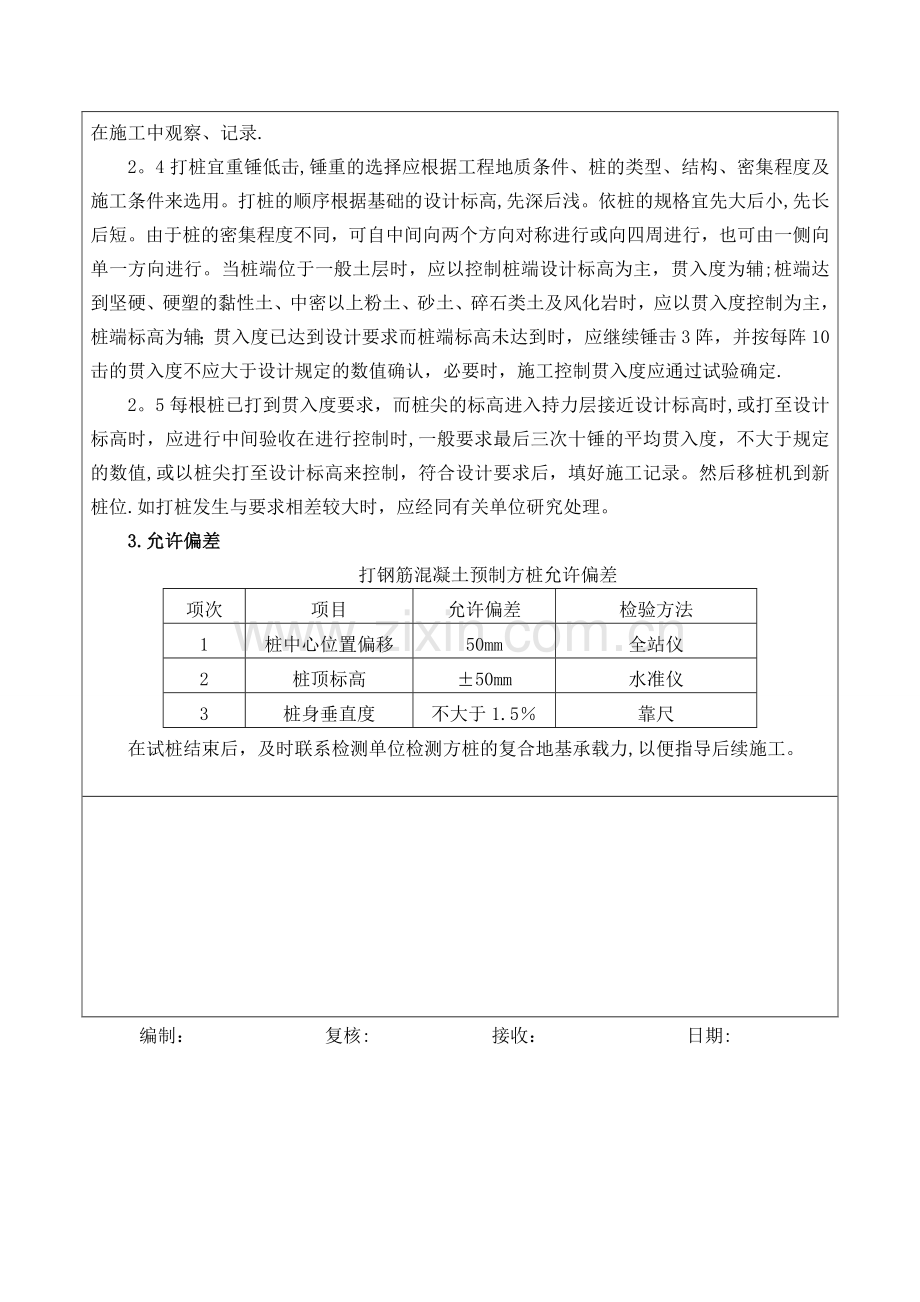

2。3桩尖插入桩位后，先用落距较小冷锤1—2次,桩入土一定深度再使用桩垂直稳定，10m以内短桩可目测或用线锤双向校正,桩在打入前,应在桩的侧面或桩架上设置标尺,以便在施工中观察、记录.
2。4打桩宜重锤低击,锤重的选择应根据工程地质条件、桩的类型、结构、密集程度及施工条件来选用。打桩的顺序根据基础的设计标高,先深后浅。依桩的规格宜先大后小,先长后短。由于桩的密集程度不同，可自中间向两个方向对称进行或向四周进行，也可由一侧向单一方向进行。当桩端位于一般土层时，应以控制桩端设计标高为主，贯入度为辅;桩端达到坚硬、硬塑的黏性土、中密以上粉土、砂土、碎石类土及风化岩时，应以贯入度控制为主，桩端标高为辅；贯入度已达到设计要求而桩端标高未达到时，应继续锤击3阵，并按每阵10击的贯入度不应大于设计规定的数值确认，必要时，施工控制贯入度应通过试验确定.
2。5每根桩已打到贯入度要求，而桩尖的标高进入持力层接近设计标高时,或打至设计标高时，应进行中间验收在进行控制时,一般要求最后三次十锤的平均贯入度，不大于规定的数值,或以桩尖打至设计标高来控制，符合设计要求后，填好施工记录。然后移桩机到新桩位.如打桩发生与要求相差较大时，应经同有关单位研究处理。
3.允许偏差
打钢筋混凝土预制方桩允许偏差
项次
项目
允许偏差
检验方法
1
桩中心位置偏移
50mm
全站仪
2
桩顶标高
±50mm
水准仪
3
桩身垂直度
不大于1.5％
靠尺
在试桩结束后，及时联系检测单位检测方桩的复合地基承载力,以便指导后续施工。

编制： 复核: 接收： 日期:
