设备吊装安全技术交底.doc

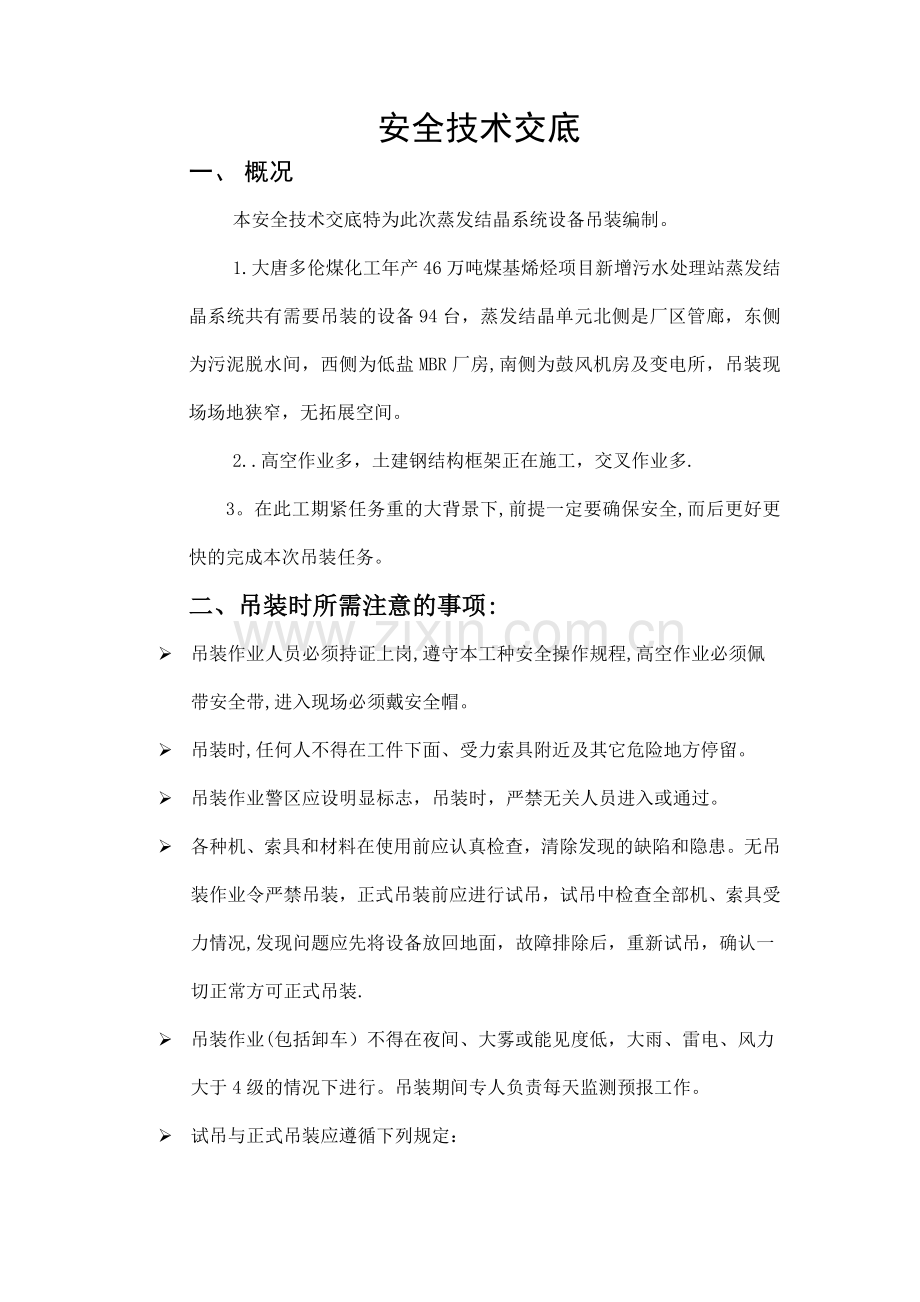

安全技术交底
一、 概况
本安全技术交底特为此次蒸发结晶系统设备吊装编制。
1.大唐多伦煤化工年产46万吨煤基烯烃项目新增污水处理站蒸发结晶系统共有需要吊装的设备94台，蒸发结晶单元北侧是厂区管廊，东侧为污泥脱水间，西侧为低盐MBR厂房,南侧为鼓风机房及变电所，吊装现场场地狭窄，无拓展空间。
2..高空作业多，土建钢结构框架正在施工，交叉作业多.
3。在此工期紧任务重的大背景下,前提一定要确保安全,而后更好更快的完成本次吊装任务。
二、吊装时所需注意的事项:
Ø 吊装作业人员必须持证上岗,遵守本工种安全操作规程,高空作业必须佩带安全带,进入现场必须戴安全帽。
Ø 吊装时,任何人不得在工件下面、受力索具附近及其它危险地方停留。
Ø 吊装作业警区应设明显标志，吊装时，严禁无关人员进入或通过。
Ø 各种机、索具和材料在使用前应认真检查，清除发现的缺陷和隐患。 无吊装作业令严禁吊装，正式吊装前应进行试吊，试吊中检查全部机、索具受力情况,发现问题应先将设备放回地面，故障排除后，重新试吊，确认一切正常方可正式吊装.
Ø 吊装作业(包括卸车）不得在夜间、大雾或能见度低，大雨、雷电、风力大于4级的情况下进行。吊装期间专人负责每天监测预报工作。
Ø 试吊与正式吊装应遵循下列规定：

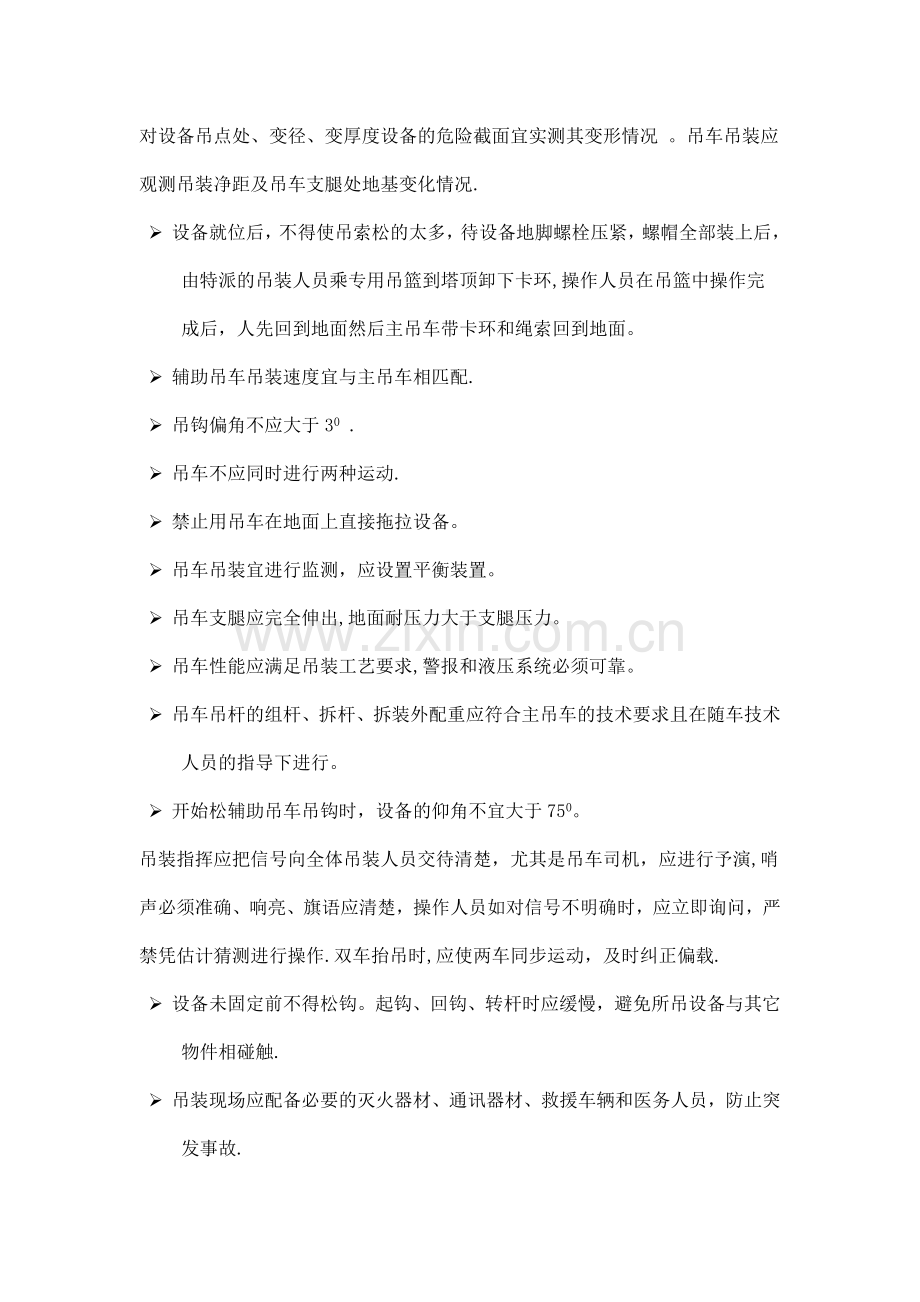

对设备吊点处、变径、变厚度设备的危险截面宜实测其变形情况 。吊车吊装应观测吊装净距及吊车支腿处地基变化情况.
Ø 设备就位后，不得使吊索松的太多，待设备地脚螺栓压紧，螺帽全部装上后，由特派的吊装人员乘专用吊篮到塔顶卸下卡环,操作人员在吊篮中操作完成后，人先回到地面然后主吊车带卡环和绳索回到地面。
Ø 辅助吊车吊装速度宜与主吊车相匹配.
Ø 吊钩偏角不应大于30 .
Ø 吊车不应同时进行两种运动.
Ø 禁止用吊车在地面上直接拖拉设备。
Ø 吊车吊装宜进行监测，应设置平衡装置。
Ø 吊车支腿应完全伸出,地面耐压力大于支腿压力。
Ø 吊车性能应满足吊装工艺要求,警报和液压系统必须可靠。
Ø 吊车吊杆的组杆、拆杆、拆装外配重应符合主吊车的技术要求且在随车技术人员的指导下进行。
Ø 开始松辅助吊车吊钩时，设备的仰角不宜大于750。
吊装指挥应把信号向全体吊装人员交待清楚，尤其是吊车司机，应进行予演,哨声必须准确、响亮、旗语应清楚，操作人员如对信号不明确时，应立即询问，严禁凭估计猜测进行操作.双车抬吊时,应使两车同步运动，及时纠正偏载.
Ø 设备未固定前不得松钩。起钩、回钩、转杆时应缓慢，避免所吊设备与其它物件相碰触.
Ø 吊装现场应配备必要的灭火器材、通讯器材、救援车辆和医务人员，防止突发事故.
Ø 吊装时，凡钢丝绳与设备本体直接接触处，均应垫以木板（δ＞50mm）或胶皮(δ＞5mm)，以防损伤设备。
设备吊装就位后应及时通过土建基础静电接地
三、安全工作目标
１、轻伤以上事故为零；
２、重大火灾、设备事故(经济损失两万元以上）为零；
３、特种人员持证上岗率达100％.
四、危害辩识
根据本工程特点及多年工作经验，有项目经理组织专业人员对本工程共找出如下危险源：
一） 高处坠落：
1、脚手架搭设、拆除产生的高处坠落；
2、模板工程支设和拆除产生的高处坠落;
3、井架的安装和拆除产生的高处坠落；
4、高空作业产生的高处坠落;
5、高空作业没有临边防护产生的高处坠落；
6、现场作业人员爬脚手架上下产生的高空坠落；
7、现场安全网的挂设不严密产生的高处坠落；
8、现场使用临时吊蓝、吊筐作业产生的高处坠落；
9、现场劳动保护佩戴不合格产生的高处坠落；
10、人行通道的防护不健全产生的高处坠落；
11、上下人行道无防护滑条、无护栏及跳板没锁死产生的高空坠落；
二） 触电
1、 现场临时用电作业产生的触电；
2、 现场潜水泵的漏电产生的触电；
三） 火灾
1、 火电焊施工造成的火灾；
2、 木材加工场地引发的火灾；
3、 可燃物仓库引发的火灾；
4、 施工展设引发的火灾；
5、 木材堆放场地引发的火灾；
6、 现场使用氧气、乙炔动火作业产生的火灾
四） 物体打击
1、 施工用料坠落打击；
2、 工器具坠落打击;
3、 施工废料坠落打击；
4、 模板拆除坠落打击；
5、 脚手架拆除坠落打击；
6、 现场劳动保护佩戴不合格产生的物体打击;
五） 机械伤害
1、 施工机械造成的伤害；
2、 钢筋加工机械造成的伤害;
3、 电动工器具造成的伤害；
六） 爆炸
1、 氧气、乙炔爆炸
七） 坍塌
1、 基础挖土土方坍塌；
八） 季节性伤害
1、 雷击
九） 起重伤害
1、 吊盘井架作业造成的起重伤害;
十） 其他
1、 外用工未进行安全教育而作业产生的伤害；
2、 现场饮用水不卫生；
3、 无证特种作业人员上岗；
五、危险评价
一级危险源有:
１、脚手架搭设、拆除产生的高处坠落;
2、模板工程支设和拆除产生的高处坠落；
3、井架的安装和拆除产生的高处坠落;
4、高空作业产生的高处坠落；
5、高空作业没有临边防护产生的高处坠落；
6、现场临时用电作业产生的触电；
7、木材堆放场地引发的火灾；
8、现场使用氧气、乙炔动火作业产生的火灾
9、现场潜水泵的漏电产生的触电;
10、基础挖土土方坍塌.
二级危险源有:
1、现场作业人员爬脚手架上下产生的高空坠落；
2、现场安全网的挂设不严密产生的高处坠落;
3、现场使用临时吊蓝、吊筐作业产生的高处坠落；
4、现场劳动保护佩戴不合格产生的高处坠落；
5、人行通道的防护不健全产生的高处坠落；
6、上下人行道无防护滑条、无护栏及跳板没锁死产生的高空坠落；
7、施工展设引发的火灾；
8、火电焊施工造成的火灾;
9、模板拆除坠落打击;
10、现场劳动保护佩戴不合格产生的物体打击；
11、氧气、乙炔爆炸;
12、施工机械造成的伤害；
13、钢筋加工机械造成的伤害；
14、电动工器具造成的伤害；
15、吊盘井架作业造成的起重伤害；
16、外用工未进行安全教育而作业产生的伤害;
17、无证特种作业人员上岗；
三级危险源有:
1、施工用料坠落打击；
2、工器具坠落打击；
3、施工废料坠落打击；
4、脚手架拆除坠落打击；
5、现场饮用水不卫生；
6、可燃物仓库引发的火灾;
7、雷击;
8、木材加工场地引发的火灾。
六、风险控制措施
1、一级危险源控制：
１)、现场临时用电作业产生的触电、现场潜水泵的漏电产生的触电，由电气技术负责人编制现场临时用电施工方案，并严格执行JGJ46—88规范，编制触电应急预案；
２）、脚手架安、拆产生的高处坠落：由土建技术负责人编制脚手架安、拆施工方案，进行安全技术交底，并执行JGJ130—2001规范；
３）、土方工程产生的坍塌：执行《安全防护设施管理规定》
4）、模板工程支设和拆除倒塌：由土建技术负责人编制模板施工方案和《施工组织设计》和基础,主体安全技术措施，并严格执行ＪＧＪ80—91规范。
5）、物体打击：建立《文明施工管理规定》、做好安全交底、建立《拆除工程安全管理规定》和执行JGJ59—99规范。
6）、井架的安装和拆除产生的物体打击，高处坠落：编制井架的安装和拆除施工方案,做好技术交底，建立《拆除工程安全管理规定》.
7）、高空作业没有临边防护产生的高处坠落：执行JGJ80—91规范.现场的安全防护、体现在总体防护方面:①通道问题;②安全网挂设；③防护棚。详见主体施工方案.
8）高空作业产生的高处坠落：
A.从事高处作业的人员必须认真遵守安全施工规定，衣着要灵活，禁止穿硬底和带钉易滑的鞋。
B。从事高处作业人员每年进行一次体检，患有心脏病、高血压、精神病者不准从事高处作业。
C.高处作业要设防护栏杆,支挂安全网和安装防护门，操作人员要系安全带，安全绳要系在牢固的地方。
D。高处作业物料要堆放平稳，不可放置在临边和洞口附近，凡有坠落可能的要及时撒出或固定以防跌落伤人。
E。发现安全设施有缺陷或隐患,应及时报告处理，对危机人身安全的，必须停止施工，消险后再进行高处作业。
F.任何人不允许移动和擅自拆除安全标志，确实因工作需要，要须经施工员批准后，方可移动和拆除，完成后重新安装好。
G.高处作业安全设施要经常检查并处于良好状态。
H.施工用梯子不得缺档，不得垫高使用，横档间距300mm,使用时上端要扎牢，下端采取防滑措施，禁止二人同在梯上作业，如接长使用应绑扎牢固。在通道处使用梯子设人监护或设置围栏.
二、二级危险源控制:
1、使用中井架吊盘维护人员作业产生的机械伤害:执行JGJ33-86规范。
2、现场的机电设备作业产生的触电和机械伤害：严格执行JGJ46-88规范和JGJ33-86规范,编制触电应急预案和临时用电施工方案;施工时执行随机配备的安全操作规程。
3、现场使用氧气、乙炔动火作业产生的火灾、爆炸：建立《焊接与切割安全规定》，由焊工负责操作,远离易燃气体.焊工棚附近设置砂箱、灭火器等，氧气瓶和乙炔瓶的距离及距离明火的距离要符合规定要求。
4、现场的坑、洞的封盖护栏不健全产生的高处坠落：严格执行JGJ80—91规范；执行施工组织设计要求。
5、现场安全网的挂设不严密产生的高处坠落：严格执行JGJ80—91规范；搭设方法必须符合安全网搭设有关规定，在建筑物外围用立网全封闭,立网使用密目式安全网；
6、现场使用临时吊栏、吊筐作业产生的高处坠落:执行《手搬葫芦吊蓝施工技术规程》和JGJ80-91规范；
7、现场劳动保护佩戴不合格产生的物体打击、高处坠落、触电等：加大资金投入，配备全应有的劳保用品;加大各级检查监督力度,对违反安全规定的人采取教育、经济罚款、处分和开除厂籍等措施。
8、现场机电设备无防雨产生漏电触电:现场机电设备全部设防雨设施,由安全员进行检查核实；指定触电应急预案.
9、人行通道的防护不健全产生的高处坠落 10、外用工未进行安全教育而作业产生的伤害：由安全员对外用工进行安全教育,贯彻好交底工作;
11、采购不合格的劳保用品产生对物体打击、高处坠落、触电等加重保护人员的伤害：采购由物资供应公司进行采购,有采购合格劳保用品的程序,必要时还可找专家鉴定；
12、上下人行道无防护滑条、无护栏及跳板没锁死产生的高空坠落:上下人行道，要有防护滑条、护栏、跳板要锁死，由安全员监督检查执行，同意使用后方可使用。
13、现场作业人员爬脚手架上下产生的高空坠落：制定了脚手架施工方案，平时由所有管理人员进行监督检查,一经发现采取教育、经济罚款、处分和开除厂籍等措施;
14、火灾(现场内随意吸烟、木材堆放场地、临时展设、油漆间、临时木工间等引起的火灾）:制定管理制度且在显眼位置张贴安全标志，一经发现采取经济罚款、处分和开除厂籍等措施；编制火灾应急预案。配备灭火器和砂箱.
15、无证特种作业人员上岗：特种作业人员上岗前由劳资员和安全员检查验证其作业资格，合格者方可上岗。
七、施工现场总体防护
1。人行道（安全通道）
人行道设安全标识，用脚水杆做围栏,基坑上下通道设爬梯，并设防护栏杆.
2.通道口
通道口用钢脚手架搭设4米×4米防护棚，设两层30mm厚木板，并作好通行标志。焊工制作场地、搅拌机、圆锯、电闸箱、钢筋制作场地均按规定搭设防护棚.
3.外来人员控制
大门处设门卫,非现场施工人员进入，必须登记，否则禁止入内。
4.临边作业安全防护
1）设置防护栏杆，在无脚手架的屋面与楼层周边，未安装栏杆或栏板的阳台与挑平台周边，雨篷与挑檐边，分层施工的楼梯口和梯段边，井架和脚手架与建筑物通道的两侧边均设置防护栏杆。
2）在一层处沿建筑物周边设置水平安全网一道，搭设方法必须符合安全网搭设有关规定，在建筑物外围用立网全封闭，立网使用密目式安全网。
3)设置安全门或活动栏杆,各垂直运输接料平台，在平台口设置安全门或活动防护栏杆。
5。洞口作业安全防护
1)边长为25—50cm的洞口，用坚实的木板盖，盖板应能防止挪动移位，并用标识.
2)边长大于50—150cm的洞口，四周设防护栏杆，用密目式安全网围挡.
3）边长大于150cm的洞口，四周设防护栏杆，用密目式安全网围挡,同时洞口下张设安全网。
八、现场形象管理
1. 人员精神面貌
施工人员正确配戴安全帽。施工管理人员上岗时配戴胸卡。
2. 现场形象宣传
门口挂安全消防保卫，文明施工,施工安全纪律标牌，现场内设板报宣传栏,系挂宣传横幅。
3。 组织措施
加强领导,提高认识，从政治上高度抓好工地文明建设，作到全员参加，全过程引进。努力把施工现场建立成城市文明的“窗口"，树立良好的企业形象和工地新貌。
4. 现场围墙
施工现场实行围墙封闭施工，围墙采用砖墙，围墙高度为1。8米，书写宣传标语.
5。 施工现场
现场设置开水壶,开水桶.工地地面做硬地处理，排水设施畅通，工地无积水。
6.材料堆放
责任区内的各项工作，由该区负责人分配到个人，个人按分片操作要求作业，各种材料堆放整齐，并有明显标志,水平安全网上杂物随时清理。创造一个整洁、安全的工作环境,做到工完料净场地清。
7.现场防火
办理齐全动火审批手续，设置消防器材、干粉灭火器和砂箱等，防火设施上墙。
8. 打更人员岗位要求
打更分白班、夜班，要求打更人员尽职尽责坚守岗位，不许串岗、换岗、睡岗。
九、紧急撤离路线图（附）
交底编号:
中 油吉 林 化 建
施 工 技 术 交 底
(吊装安全技术交底）
编审签字
编审日期
编制

年 月 日
审核

年 月 日
编制单位：中油吉林化建工程有限公司赤峰项目部
安全技术交底尾页
签 字
日 期
交底编号
交 底 人

接
受
交
底
施工作业组

质量检查员

安全人员

紧急撤离路线图
