石墙砌筑施工工艺及方法.doc

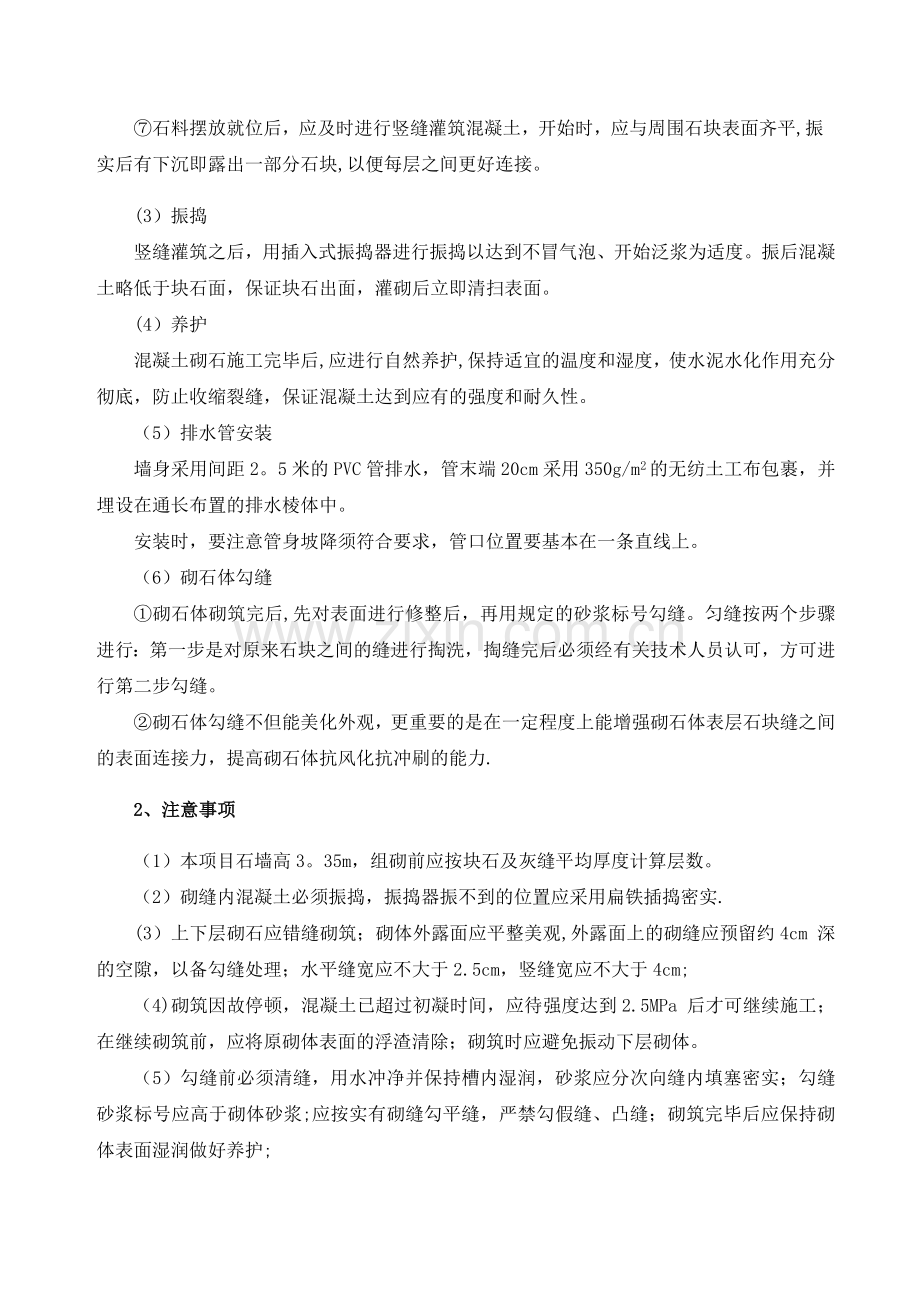

石墙砌筑施工工艺及方法1、施工方法 流程图（1）块石石材的保证及运输砌石施工所用块石料要求新鲜、坚硬、单块重符合规范要求，面石要求基本上有两个平整面，最小厚度大于20厘米。灌砌块石应敲去尖角，冲洗污染，保持湿润、干净，严禁使用风化石，其抗水性、抗冻性及抗压强度都必须满足设计要求.本工程块石使用外购的湖州石，我公司与石材供应商间有着良好的商贸合作关系，在供货质量、数量、时间上都有着严格要求，并有一套运作程序，在中标后即可立即签订供货合同，直接将块石运达码头.在砌筑前用自卸汽车运到砌筑点,人工抬入仓边，因为没有中间环节,故可以保证块石的质量达到规范要求。（2）砌筑在基础混凝土强度达到70时，方可进行砌石施工,砌筑块石前，必须将混凝土底板表面污泥、杂物冲洗干净。工艺流程如下:砌筑面准备（清除浮浆、残渣、冲洗干净)选料铺混凝土块石摆砌竖缝灌混凝土振捣密实清除石面浮浆、检查砌筑质量养护详细步骤如下：砌筑前先测量放样，在底板上做出记号并在每节底板的两端放置准备好的钢筋样架，拉双线砌筑；混凝土利用机动翻斗车从拌和机口运输到砌筑点上，利用人工入仓;块石砌筑采用座浆砌筑法,在底面上先铺一层厚8cm左右的细骨料混凝土，并剔除超径突出骨料，防止被大骨料架空；在已座浆的砌筑面上,摆放冲洗干净湿润的块石料，并确保没有积水；块石摆放要求平稳、错缝并稍加平整，大面朝下，小头朝上，竖缝宽度控制在68cm左右，以利灌浆。在同一砌筑层内，相邻石块应错缝砌筑，不得存在横向通缝；面石与腹石之间衔接，应布设拉结石，避免面石与腹石间出现纵向通缝;上下相邻砌筑的石块也应错缝搭接，避免竖向通缝。石料摆放就位后，应及时进行竖缝灌筑混凝土，开始时，应与周围石块表面齐平,振实后有下沉即露出一部分石块,以便每层之间更好连接。(3）振捣竖缝灌筑之后，用插入式振捣器进行振捣以达到不冒气泡、开始泛浆为适度。振后混凝土略低于块石面，保证块石出面，灌砌后立即清扫表面。(4）养护混凝土砌石施工完毕后,应进行自然养护,保持适宜的温度和湿度，使水泥水化作用充分彻底，防止收缩裂缝，保证混凝土达到应有的强度和耐久性。（5）排水管安装墙身采用间距2。5米的PVC管排水，管末端20cm采用350g/m2的无纺土工布包裹，并埋设在通长布置的排水棱体中。安装时，要注意管身坡降须符合要求，管口位置要基本在一条直线上。（6）砌石体勾缝砌石体砌筑完后,先对表面进行修整后，再用规定的砂浆标号勾缝。匀缝按两个步骤进行：第一步是对原来石块之间的缝进行掏洗，掏缝完后必须经有关技术人员认可，方可进行第二步勾缝。砌石体勾缝不但能美化外观，更重要的是在一定程度上能增强砌石体表层石块缝之间的表面连接力，提高砌石体抗风化抗冲刷的能力.2、注意事项（1）本项目石墙高3。35m，组砌前应按块石及灰缝平均厚度计算层数。（2）砌缝内混凝土必须振捣，振捣器振不到的位置应采用扁铁插捣密实.(3）上下层砌石应错缝砌筑；砌体外露面应平整美观,外露面上的砌缝应预留约4cm 深的空隙，以备勾缝处理；水平缝宽应不大于2.5cm，竖缝宽应不大于4cm; （4)砌筑因故停顿，混凝土已超过初凝时间，应待强度达到2.5MPa 后才可继续施工；在继续砌筑前，应将原砌体表面的浮渣清除；砌筑时应避免振动下层砌体。（5）勾缝前必须清缝，用水冲净并保持槽内湿润，砂浆应分次向缝内填塞密实；勾缝砂浆标号应高于砌体砂浆;应按实有砌缝勾平缝，严禁勾假缝、凸缝；砌筑完毕后应保持砌体表面湿润做好养护;（6）砂浆配合比、工作性能等,应按设计标号通过试验确定,施工中应在砌筑现场随机制取试件。3、伸缩缝的布置挡墙伸缩缝的好坏直接影响挡墙的质量和使用年限.很多挡墙的破坏首先从伸缩缝开始，因此需严格按设计要求进行伸缩缝的施工。在施工时，挡土墙每12米左右设置一道变形缝，缝宽2cm；缝间聚乙烯低发泡接缝板HX-P8，填土时挡土墙分缝处采用1米宽300g/的无纺土工布延中心覆盖，并且严格按设计要求进行平整处理。缝间断面砌石须垂直平整，聚乙烯低发泡接缝板HXP8须全断面填充。
