丰润区曙光道污水管线改造工程施工组织设计.doc

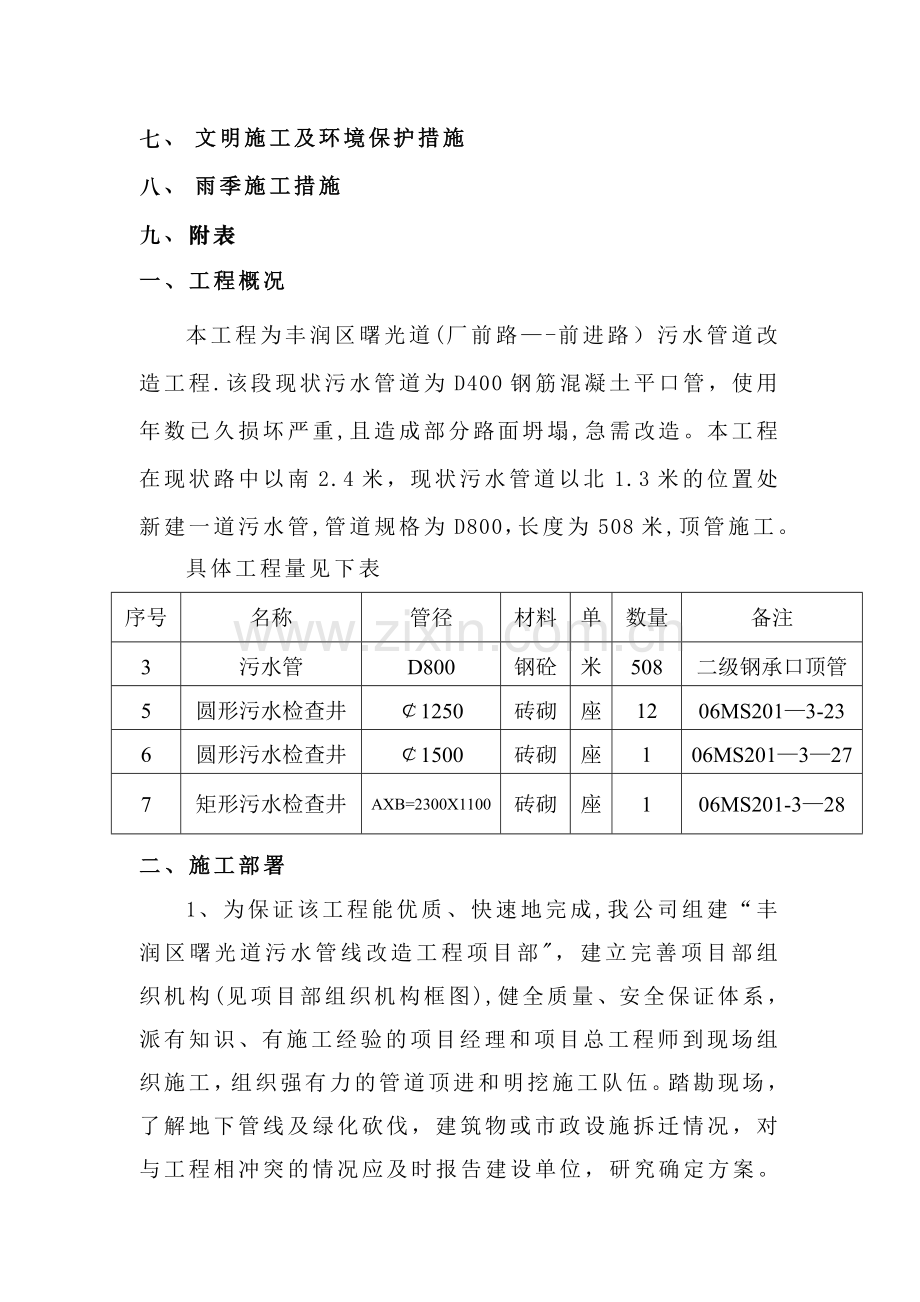

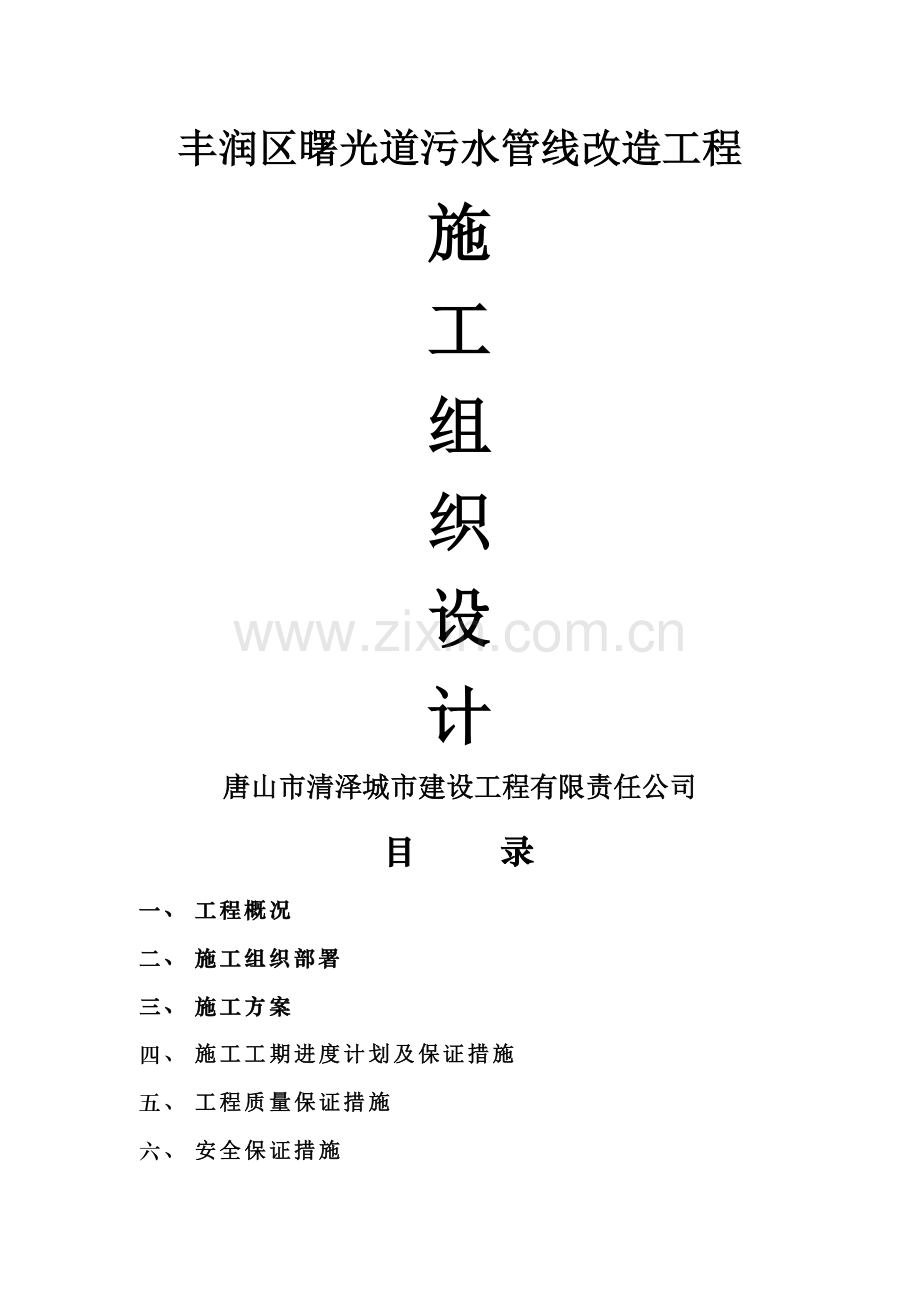

丰润区曙光道污水管线改造工程施工组织设计唐山市清泽城市建设工程有限责任公司目 录一、 工程概况二、 施工组织部署三、 施工方案四、 施工工期进度计划及保证措施五、 工程质量保证措施六、 安全保证措施七、 文明施工及环境保护措施八、 雨季施工措施九、附表一、工程概况本工程为丰润区曙光道(厂前路-前进路）污水管道改造工程.该段现状污水管道为D400钢筋混凝土平口管，使用年数已久损坏严重,且造成部分路面坍塌,急需改造。本工程在现状路中以南2.4米，现状污水管道以北1.3米的位置处新建一道污水管,管道规格为D800，长度为508米,顶管施工。具体工程量见下表序号名称管径材料单位数量备注3污水管D800钢砼米508二级钢承口顶管5圆形污水检查井1250砖砌座1206MS2013-236圆形污水检查井1500砖砌座106MS2013277矩形污水检查井AXB=2300X1100砖砌座106MS201-328二、施工部署1、为保证该工程能优质、快速地完成,我公司组建“丰润区曙光道污水管线改造工程项目部，建立完善项目部组织机构(见项目部组织机构框图),健全质量、安全保证体系，派有知识、有施工经验的项目经理和项目总工程师到现场组织施工，组织强有力的管道顶进和明挖施工队伍。踏勘现场，了解地下管线及绿化砍伐，建筑物或市政设施拆迁情况，对与工程相冲突的情况应及时报告建设单位，研究确定方案。本项目部下设三个施工队和各职能管理人员分段流水施工.该工程由第一施工队负责施工 ，施工期间项目部统筹协调、合理安排，按期保质完成施工任务。2、施工进度计划安排：根据项目部自身的综合施工能力,施工工期为2009年4月1日2009年4月30日.3、设备和各种材料的准备：做好各种机械设备的调试检测，做好各项材料的检验，按施工进度计划安排合理的组织机械设备进场，以满足施工的各项需要。4、三通一平：确保施工期间水、路、电通畅及场地平整。三、施工方案污水管道顶进施工工艺流程：施工准备-测量定位放线顶管基坑开挖及支护顶进后背及设备安装掏土顶进-检查井砌筑-闭水试验-基坑回填路面恢复交工验收1、施工准备：此期间完成所有三通一平及临建，完成顶进基坑四周的彩钢板围护,完成各项顶进所需设备及工具的制作，安排好备料场地和施工道路。2、测量定位放线：依据建设单位提供的管线中桩或坐标,经复核无误后定出管道的中线，按建设单位交给的水准点,沿线设置施工用的水准点，经闭合无误后方能使用，水准点间距不超过200m。根据技术规范要求,经校对和闭合无误后并加固保护。在施工过程中，对临时水准点、导线点、管道轴线控制桩、高程等要经常校对。在基坑开挖前根据设计图纸按检查井位确定顶进基坑位置、中线、设定控制桩，然后依基坑要求放出开挖线。3、顶管施工1)管材进场首先检查管材外观质量及尺寸公差应符合现行国家产品标准的规定。2）双向顶进基坑的开挖及支护：顶管基坑开挖采用双向顶进基坑,顶进基坑底长*宽均按规范要求和现场空间设定为：基坑长5.0米，宽4米。基坑采用机械及人工配合开挖，卷扬机提土，人工倒运。基坑支撑采用木板密支撑作法，在沟槽四壁用木板密排，然后在木板的半腰做二至四道槽钢支撑.3）顶进后背设置及顶进设备制作、安装 顶力计算：顶进后背的设置按利用坑壁原土进行计算，粘土土质允许承载力300KN/m2取定。根据顶力计算经验公式,顶管为钢筋混凝土顶管时P=n*GLP计算总顶力(KN）G-管子单位长度管体自重（6KN/ m）L顶管总长度（41.0米）n-土质系数,取n=4。0P=4。0641。0=984KN后背应力面积:AP/984/300=3.28m2顶进后背设置: 在支撑好的基坑壁上，沿墙壁用厚木板满排，工作坑后背前先横排2500250150mm方木8根，面积5 m2满足要求，再竖排方木，方木前设后背铁，后背铁前设横铁，横铁前排列各顶进设备机具。导轨制安：基坑开挖到位后，在基坑底铺30cm级配碎石，级配碎石上铺砼把楞木予埋在砼中,楞木上安装导轨。导轨采用轻型钢轨，采用现场焊制成形。顶管导轨的安装必须稳固,在顶进过程中不位移、不沉降、不变形。活塞千斤顶：根据顶力要求D800管顶进采用液压200t千斤顶1台.活塞千斤顶的安装应与管道中心线平行,位置均匀对称,油路的设计应使每台千斤顶的动作处于受控状态,砼管口应完全的由韧性橡胶或其他经过批准的衬里予以保护，千斤顶在其整个冲程期间均匀的连续移动。4）掏土顶进：顶进施工方法均为人工掏土顶进，掏土顶进为四班连续作业,现场用电由业主单位指定位置,另外现场设75kw发电机以备用，来满足顶进、送风和降水的用电需要.管道顶进过程中，管前挖土是保证顶管质量的关键,施工中将严格控制超挖,一般顶管地段绝对控制在1。5cm以内,但下面135范围内严禁超挖，工具管开始顶进510m范围内，加强测量，顶进不超0。3m进行观测一次；管道允许偏差为：轴线位移50mm，高程（40 mm ，+30 mm)，当超过偏差时，随时采取纠正措施；根据不同情况，分别采用挖土校正法、顶木校正法、顶镐校正法进行校正：管道中线偏移,改变顶镐位置或在顶镐与顶铁衔接处加钢垫，如果用一台顶镐,将顶镐位置水平向管道偏移方向酌情移动.如果用2台顶镐，将管道偏移侧顶镐端部加薄钢垫;管前挖土调整，在管道偏移侧管端适当向前多挖土，另一侧则少挖土;管道高程偏移，如果管头高程偏低,在管口下端向前适当多挖土，顶部则适当少挖土，如果管头高程偏高则与其相反.顶管掏出土管内运输采用专用小斗车运输.卷扬机提升至地面，人工倒运。在管材的顶进过程中，为防止有害气体逸入管道内，随管子的顶进加强管内有害气体的监测,及早预警，杜绝管内有害气体超标.根据工程实际情况排水、降水。降水施工采用滤管井降水。降水井位布置按每检查井处设排水井，另外，在两检查井之间增设排水井。排水井采用300滤管井，井深设置在20m左右,人工配合机械成孔，投放滤管成井，成井后，立即采用50KW以内泥浆泵进行清井，清井后，按工期需要,展开昼夜三班连续抽排降水，直至达到施工要求,然后继续抽水保证水位不回升.确保各道工序施工的完成，最后用中砂填井.5）管道接口接口为外钢承口，管道接口内缝嵌石棉水泥打口。6)触变泥浆施工在管道的顶进施工中，为了减少顶进阻力,增加顶进长度，采用注浆工艺或打蜡。 注浆孔设计,在管材制作时，预留注浆孔。注浆孔为DN25钢管，在管节的中间断面上预留3个孔，每个孔与管中心的夹角为1200。触变泥浆技术指标：相对密度1。06、粘度27S、PH值8、失水量20ml/30min.注浆压力为100120Kpa,注浆量为管道与其周围土层之间环形间隙的12倍控制。每班进行压浆不少于两次。注浆流程:触变泥浆试配泥浆搅拌泥浆储存(24h）开启泥浆管道阀门压浆顶进4、检查井砌筑:管道顶进就位后,接收坑以人工进行开挖，检查井施工按国际图集施工。常温施工粘土砖使用前浇水，砌砖前与砼基础相接的砌筑面先清扫，根据中心线放出墙基线，撂底摆缝确定砌法，砌筑砂浆定点搅拌，以自卸车运至砌筑现场,砌砖时砂浆饱满，灰缝均匀，表面平整、圆滑。井室砌完应及时安装井盖，井盖采用唐山市防盗型球墨铸铁井盖.抹面时先将基层表面清除干净,并洒水润湿。灰浆与基层之间必须紧密粘接牢固，不得有空鼓裂纹，表面平整用2m靠尺量,允许偏差5mm接茬平整抹面终凝后做好养护工作。5、工作坑、接收坑回填：检查井砌筑完毕后，开始基坑、接收坑的回填，坑底至路床全部采用人工回填，夯填层厚度不大于0。20m，回填质量要求执行设计要求和质量检验评定标准的规定。（三)路面复原:1、路基石灰土施工：石灰稳定土中所用石灰应不低于III级，所用土的塑性指数在10-20之间,有机质含量小于10，硫酸盐含量应小于0.8，土块最大粒径应不大于15mm，基层石灰土中石灰的掺配比例为14%（重量比），石灰土的7天浸水抗压强度应不低于0。8MPa，压实度大于或等于95%.土块要打碎，混合料拌合均匀。经摊铺及整型的混合料立即在全宽范围压实，并在当日完成碾压。两工作段的衔接处应搭接拌和，前一段拌和后，留58m，不进行碾压，后一段施工时,将前一段未压部分一起再进行拌和，并与后一段一起碾压.严禁压路机在以完成的或正在碾压的路段上“调头和急刹车。与现状路垫层顺接处，留大于500mm接茬；表面平整密实、无坑洼；施工接茬平整，无缝隙.石灰稳定土碾压完成后及时养生，用沥青乳液和沥青下封层进行养生，养生期不少于7d,养生期间应封闭交通，除洒水车外禁止车辆通行。2、沥青砼路面的铺设：粗集料洁净、干燥、无风化、无杂质，具有足够的强度、耐磨耗性。细集料干净、坚硬、干燥、无风化、无杂质或其他有害物质,并有适当的级配.采用干净有金属底板的自卸槽斗车辆运送混合料。运输车辆并备有覆盖设备，车槽四角应密封坚固.拌和后的沥青混合料应均匀一致,无花白，无粗细料分离和结团成块现象。 石灰土与粗粒式沥青砼的透层沥青品种和用量,通过试洒确定,并符合公路沥青路面施工技术规范JTGF40-2004表9.1.4的要求，浇洒透层油后立即洒布用量为23m3/1000m2的石屑或粗砂，在铺粗粒式沥青砼前扫除表面多于浮动的石屑或砂。 沥青混合料的摊铺:在经监理工程师验收合格的基层上，方可铺筑沥青混合料。沥青砼由厂拌装车运至现场，摊铺机进行摊铺，必须均匀、缓慢、连续不断地进行，并在摊铺面层时必须采取措施防止层面之间被污染.沥青混合料摊铺过程中随时检查其宽度、厚度、平整度、路拱及温度，对不合理处及时进行调整。混合料摊铺整形后立即用轻型压路机分别进行初压、复压和终压,压路机不得在未碾压成型或未冷却的路段上转向、制动或停留.同时,防止油料、润滑脂、汽油或其他杂质在压路机操作或停放期间落在路面上。在沿着缘石或压路机压不到的其他地方，采用振动夯板把混合料充分压实。混合料设专人指挥并用油温表控制初压、复压和终压温度，以保证压实质量。表面平整密实，无泛油、松散、裂缝、粗细料集中等现象。表面无明显碾压轮迹。接缝紧密、平顺、烫缝不应枯焦。面层与路缘石及其他构筑物衔接平顺,无积水现象。沥青面层内部及表面的水要排除到路面范围之外，路面无积水。碾压密实后,沥青砼面层经自然冷却，表面温度低于50即可开放交通。沥青混合料的摊铺应避免在雨天进行。（四）交工验收污水管道施工执行GB5026897即给水排水管道工程施工及验收规范，验收标准为CJJ390即市政排水管渠工程质量检验评定标准道路工程施工执行公路沥青路面施工技术规范JTG402004，公路路基施工技术规范JTJ034-2000城市道路和建筑物无障碍设计规范JGJ502001。四、施工工期进度计划及保证措施（一)施工进度计划工期控制是施工企业管理的内容之一,也是反映综合管理能力的一项主要指标,我们要在施工建设中树立一个良好的企业形象，在创造优质工程的同时，也要尽可能提前完成施工任务,为业主早日带来投资效益。因此我们保证在60天内完成施工任务。详见施工进度计划横道图.（二） 施工进度计划保证措施 1、在劳动力和机械设备的配备方面备有足够的保证。加强物资的供应、运输组织、试验和管理.合理安排材料、机具、设备的进场计划, 对所需材料早准备、早安排。2、公司选派丰富施工经验，良好组织才能，高度责任心的同志担任项目经理。集中专业技术骨干,组织精干过硬的分队上线施工。组建精干的项目班子和有多年从事施工经理经验的管理人员，以及在主要工种上配备训练有素、技术熟练的操作人员。3、实施项目经理负责制，推行方针目标管理.充分发挥项目经理的工作能力，充分地向项目经理授权,使其有权处理施工中出现的问题。制定方针目标,，层层分解下达执行。项目经理部每周开一次生产调度会， 关键时刻天天开碰头会，检查计划安排生产、协调各施工队的工作, 及时解决施工中遇到的问题，要求责任到人.4、及时协调处理解决施工中出现的施工技术问题加强与监理工程师、业主、设计部门的联系，督促检查有关人员及时做好原始记录的记载和整理，及时组织攻克施工中各种技术难关。及时办理变更设计,指导施工人员按设计规范进行施工。严格掌握施工顺序。竣工阶段以抓好收尾工程、编制竣工文件为核心。配合好初验和办理验收决算工作。5、做好思想工作,充分调动广大施工人员的积极性,群策群力，团结合作，保证质量，保证按期完成.6、杜绝工程质量、安全事故，确保施工按施工计划进行。7、及时收听天气预报和收集停电信息，提前做好准备。8、做好雨季施工和季节性施工安排。9、每日24小时连续施工。10、及时收听天气预报和收集停电信息,提前做好准备.五、工程质量保证措施:1、建立健全质量管理体系和质量保证体系，建立以项目经理负责的质量管理体系,强化岗位责任制，完善技术管理，确保工程质量目标。质量管理体系是由各级生产指挥人员组成，他们直接指挥生产，对各项工程质量负责,评定他们的业绩时，质量具有绝对否决权.质量保证体系是以项目技术负责人领导的质检、试验、测量人员，负责检查监督各工序的施工质量形成一个完整的质量监督体系.2、严格工艺流程:认真执行施工技术规程，技术标准及有关操作规程，各工程项目开工前进行技术交底做到操作有序，施工有图纸，同时做好各项施工原始记录工作。3、严格工序之间的自检，互检和交接检查制度，上道工序不合格，坚决不许进行下道工序,工序之间必须进行交接签字手续。4、建立质量责任制，逐级签订质量责任书，检查质量好坏与职工的信誉挂钩，奖优罚劣。5、加强全员培训,结合全面质量管理方法进行全员质量教育、努力提高全员质量意识。6、对进场的材料、半成品、成品的检查验收不合格的材料、半成品、成品坚决不许使用。六、安全保证措施：1、项目经理部成立以项目经理为首的安全领导小组，并设专职安全员，全面负责安全工作.2、参加施工的人员都要进行安全教育，增强职工安全意识。3、施工前请业主协助确认施工范围内（地上、地下）的各类设施，如电线、电缆、管道及其它建筑物要求处理.4、按标准规定发放劳动保护用品配有安全防护措施和器具，配合足够数量的消防器材。5、制定具体的安全措施，要求在制定生产计划的同时，必须制定安全生产计划，在布置生产同时必须布置安全生产，在检查生产的同时，检查安全工作，明确各级生产管理人员在生产的同时必须同管安全,把事故的隐患消灭在萌芽之中。对发生的事故,严格按照三不放过的原则进行处理，即事故的原因没查清不放过.职工没有受到教育不放过。事故的责任人没有处理不放过.6、吊装作业要有专职安全员在场，负责安全工作，指挥工作制定专题的安全计划，确保施工安全。7、施工现场特别是行人车辆的路口，基坑四周要设安全护栏，安全语标牌，警示牌，夜间照明等，并设专人负责。8、对各种施工车辆定期保养检查,安全检查不合格的机械设备一律不准施工。9、施工现场设两名专职电工，临时用电安装漏电保护器，严禁非专业人员操作。七、文明施工及环境保护措施：在施工中将积极开展文明施工及环境保护活动实行规范化，标准化施工，对周围环境的影响控制在最小,为此我项目部采取以下措施：（1）、建立以项目经理为首的文明施工，环境保护领导小组，并建立管理制度，在施工中认真落实和检查并有权对违反施工的人员进行经济处罚.(2）、制作项目机构牌，工程简介牌及文明施工规范牌,组织全体职工进行文明施工和环境保护教育，做到人人自觉维护文明施工及保护环境。 （3）、严格按操作规程施工，杜绝野蛮施工.（4）、现场施工机械做到管理有序，集中有序，施工时由专人指挥.（5)、施工人员要持证上岗，工作要严肃认真，说话文明礼貌。(6）、施工时注意企业形象，搞好与业主及居民的关系.（7）、伐树、移动花草，须请有关部门批准。（8)、对由于施工受到影响的单位,开工前7天，以书面的形式通知该单位，并提供临时通道。(9)、在施工中所出现有价值物品,构筑物、古董等需保护好,并上报业主、监理。（10）、严格遵守有关控制大气污染，水污染的法律、法规.(11）、报废材料应及时清理出场，并及时处理，施工中弃下地零碎配件，水泥袋,包装袋等及时收集清理，并搞好现场卫生,以保护环境不受破坏。八、雨季施工措施：根据现场实际情况,制定以下施工措施：1、顶管工作坑采用苫布苫盖,工作坑四周打设围捻，防止雨水流入工作坑内。 2、落入沟槽的雨水,采用泥浆泵抽排的方法及时排出，以避免长时间浸泡沟槽。3、砌检查井遇雨水时要及时用塑料布覆盖，避免雨淋和冲刷井体。4、雨季回填土时先测含水量，对含水量过大,采用翻晒或加石灰的方法调节含水量，达到最佳含水量。回填土及时夯实，防止雨淋，若遭雨淋,及时清除。5、由于雨季地面空气潮湿，水泥垛应架起0。4米左右。垛底应通风防潮,且水泥垛用塑料全部裹严，防止水泥结块。另外水泥应随用随进，避免大批量保存水泥。6、钢筋分类堆放时，库内避免雨淋。7、砂石等地产材料，成堆存放,避免大面积雨淋造成含水量过大变化.九、附表1。质量体系保证框图2。安全保证体系框图3.项目部组织机构框图4.拟投入工程主要施工机械设备表主要施工机械、设备表序号名称规格及型号数量制造国或产地生产能力备注1挖掘机（反铲)WY100B3日本200m3/h2推土机T1403中国150m3/h3吊车T303日本4装载机ZL503中国120m3/h5压路机2Y810t1中国1000 m3/h6压路机2Y12-15t1中国2000 m3/h7压路机2Y1820t1中国2000 m3/h8振动压路机CA25D1中国1500 m3/h9平地机PY 1801日本10自卸车三友10长春11洒水车SZQ5091型3山东12灰土拌合机WB3603天津13砂浆拌合机UJZ2004山东14发电机组75GF153天津丰润区曙光道污水管线改造工程项目部施工组织结构项目经理 项目技术负责人 工程技术科财务科计划统计科办公室安保科材料设备科 施工二队施工三队施工一队 丰润区曙光道污水管线改造工程项目部质保体系结构项目经理技术负责人 质检员试验员测量员 施工队 丰润区曙光道污水管线改造工程项目部安保体系结构项目经理 技术负责人安全员 施工队
