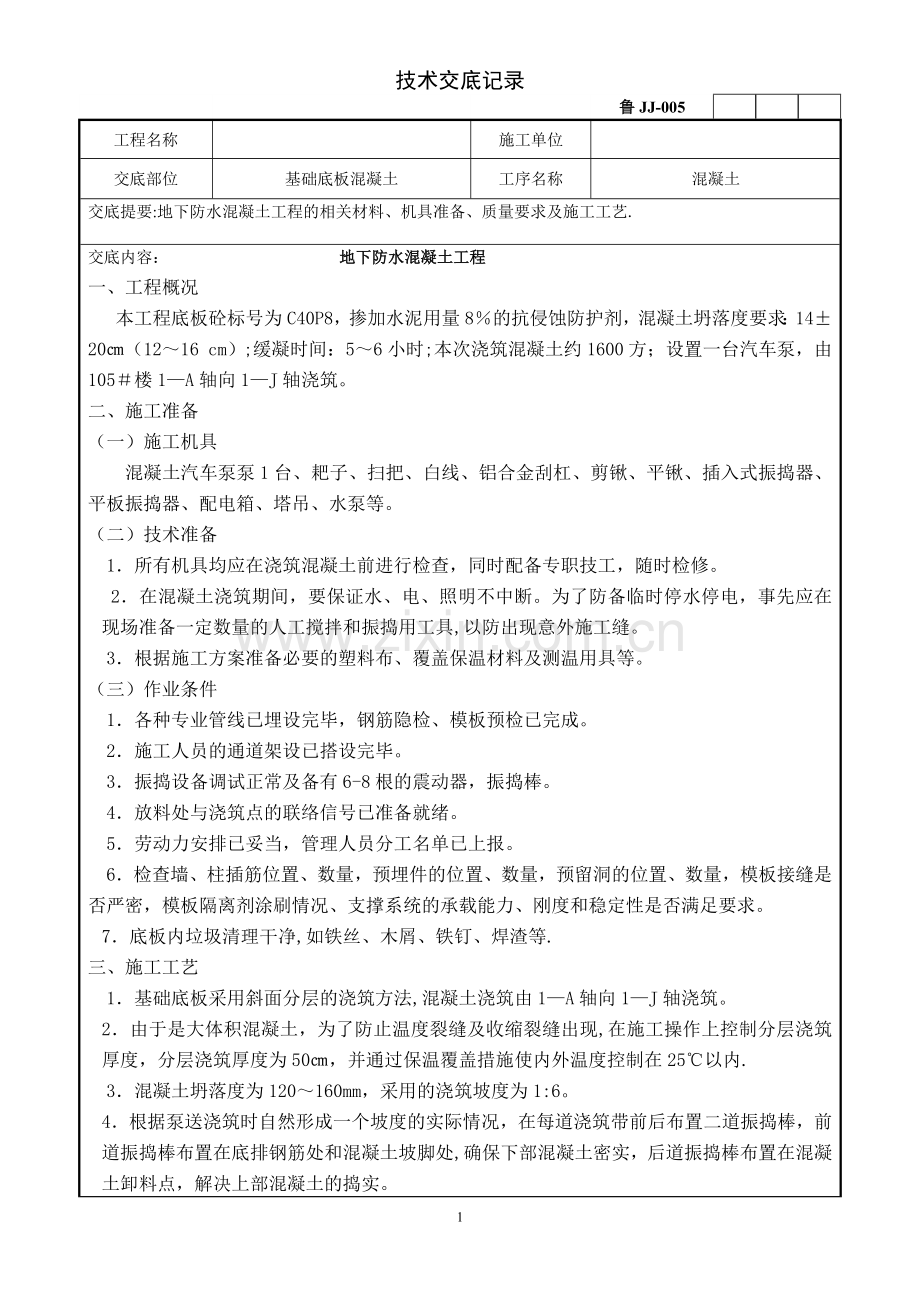

技术交底记录

鲁JJ-005

工程名称

施工单位

交底部位
基础底板混凝土
工序名称
混凝土
交底提要:地下防水混凝土工程的相关材料、机具准备、质量要求及施工工艺.
交底内容： 地下防水混凝土工程
一、工程概况
本工程底板砼标号为C40P8，掺加水泥用量8％的抗侵蚀防护剂，混凝土坍落度要求：14±20㎝（12～16 cm）;缓凝时间：5～6小时;本次浇筑混凝土约1600方；设置一台汽车泵，由105＃楼1—A轴向1—J轴浇筑。
二、施工准备
（一）施工机具
混凝土汽车泵泵1台、耙子、扫把、白线、铝合金刮杠、剪锹、平锹、插入式振捣器、平板振捣器、配电箱、塔吊、水泵等。
（二）技术准备
1．所有机具均应在浇筑混凝土前进行检查，同时配备专职技工，随时检修。
2．在混凝土浇筑期间，要保证水、电、照明不中断。为了防备临时停水停电，事先应在现场准备一定数量的人工搅拌和振捣用工具,以防出现意外施工缝。
3．根据施工方案准备必要的塑料布、覆盖保温材料及测温用具等。
（三）作业条件
1．各种专业管线已埋设完毕，钢筋隐检、模板预检已完成。
2．施工人员的通道架设已搭设完毕。
3．振捣设备调试正常及备有6-8根的震动器，振捣棒。
4．放料处与浇筑点的联络信号已准备就绪。
5．劳动力安排已妥当，管理人员分工名单已上报。
6．检查墙、柱插筋位置、数量，预埋件的位置、数量，预留洞的位置、数量，模板接缝是否严密，模板隔离剂涂刷情况、支撑系统的承载能力、刚度和稳定性是否满足要求。
7．底板内垃圾清理干净,如铁丝、木屑、铁钉、焊渣等.
三、施工工艺
1．基础底板采用斜面分层的浇筑方法,混凝土浇筑由1—A轴向1—J轴浇筑。
2．由于是大体积混凝土，为了防止温度裂缝及收缩裂缝出现,在施工操作上控制分层浇筑厚度，分层浇筑厚度为50㎝，并通过保温覆盖措施使内外温度控制在25℃以内.
3．混凝土坍落度为120～160mm，采用的浇筑坡度为1:6。
4．根据泵送浇筑时自然形成一个坡度的实际情况，在每道浇筑带前后布置二道振捣棒，前道振捣棒布置在底排钢筋处和混凝土坡脚处,确保下部混凝土密实，后道振捣棒布置在混凝土卸料点，解决上部混凝土的捣实。

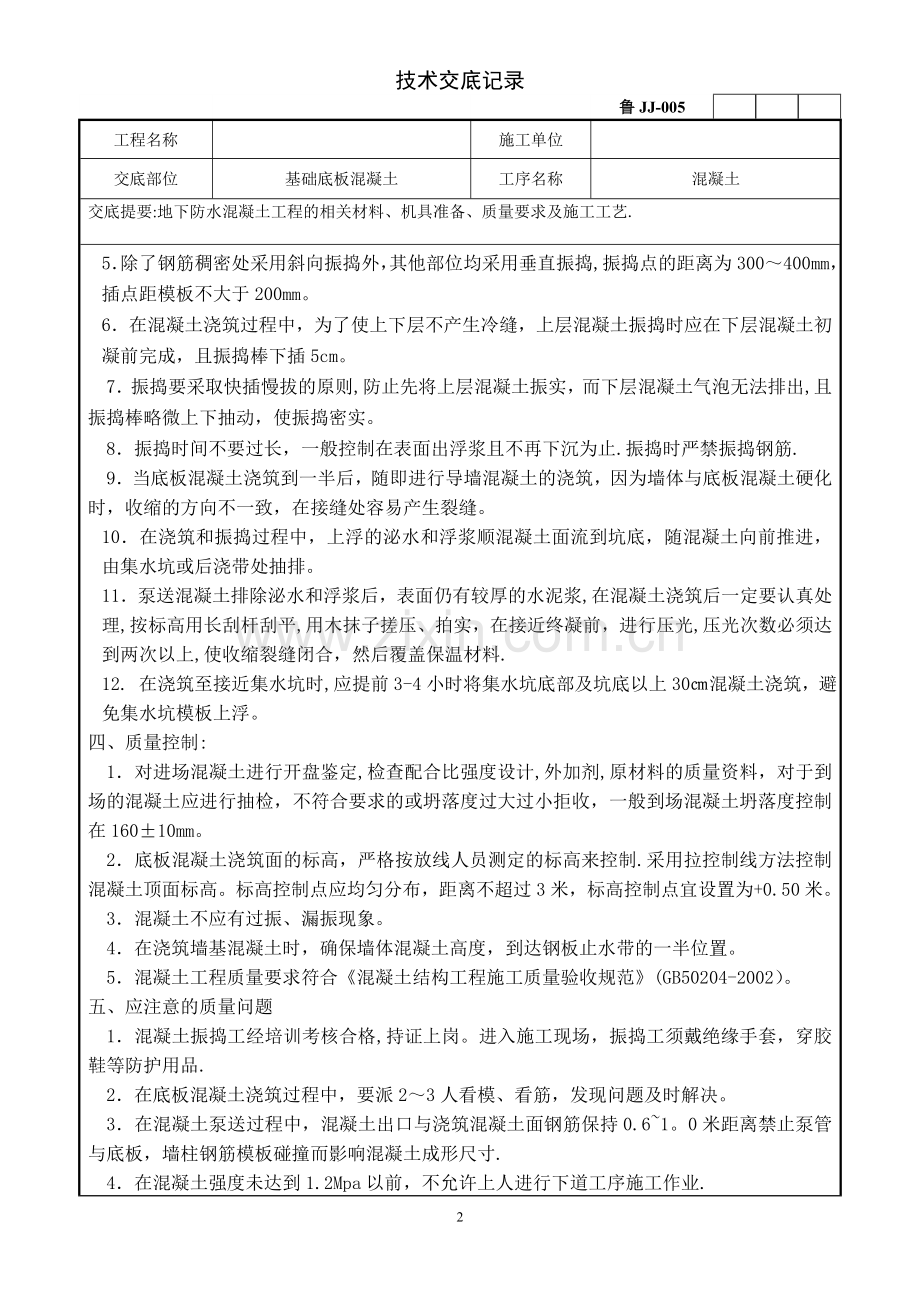

5．除了钢筋稠密处采用斜向振捣外，其他部位均采用垂直振捣,振捣点的距离为300～400mm，插点距模板不大于200mm。
6．在混凝土浇筑过程中，为了使上下层不产生冷缝，上层混凝土振捣时应在下层混凝土初凝前完成，且振捣棒下插5cm。
7．振捣要采取快插慢拔的原则,防止先将上层混凝土振实，而下层混凝土气泡无法排出,且振捣棒略微上下抽动，使振捣密实。
8．振捣时间不要过长，一般控制在表面出浮浆且不再下沉为止.振捣时严禁振捣钢筋.
9．当底板混凝土浇筑到一半后，随即进行导墙混凝土的浇筑，因为墙体与底板混凝土硬化时，收缩的方向不一致，在接缝处容易产生裂缝。
10．在浇筑和振捣过程中，上浮的泌水和浮浆顺混凝土面流到坑底，随混凝土向前推进，由集水坑或后浇带处抽排。
11．泵送混凝土排除泌水和浮浆后，表面仍有较厚的水泥浆,在混凝土浇筑后一定要认真处理,按标高用长刮杆刮平,用木抹子搓压、拍实，在接近终凝前，进行压光,压光次数必须达到两次以上,使收缩裂缝闭合，然后覆盖保温材料.
12. 在浇筑至接近集水坑时,应提前3-4小时将集水坑底部及坑底以上30㎝混凝土浇筑，避免集水坑模板上浮。
四、质量控制:
1．对进场混凝土进行开盘鉴定,检查配合比强度设计,外加剂,原材料的质量资料，对于到场的混凝土应进行抽检，不符合要求的或坍落度过大过小拒收，一般到场混凝土坍落度控制在160±10mm。
2．底板混凝土浇筑面的标高，严格按放线人员测定的标高来控制.采用拉控制线方法控制混凝土顶面标高。标高控制点应均匀分布，距离不超过3米，标高控制点宜设置为+0.50米。
3．混凝土不应有过振、漏振现象。
4．在浇筑墙基混凝土时，确保墙体混凝土高度，到达钢板止水带的一半位置。
5．混凝土工程质量要求符合《混凝土结构工程施工质量验收规范》(GB50204-2002）。
五、应注意的质量问题
1．混凝土振捣工经培训考核合格,持证上岗。进入施工现场，振捣工须戴绝缘手套，穿胶鞋等防护用品.
2．在底板混凝土浇筑过程中，要派2～3人看模、看筋，发现问题及时解决。
3．在混凝土泵送过程中，混凝土出口与浇筑混凝土面钢筋保持0.6~1。0米距离禁止泵管与底板，墙柱钢筋模板碰撞而影响混凝土成形尺寸.
4．在混凝土强度未达到1.2Mpa以前，不允许上人进行下道工序施工作业.
5．在混凝土放料，对每车混凝土供货单上混凝土强度进行复核。
6．对所有柱、墙插筋应采取保护措施，以免污染.
六、试验及测试
1．砼搅拌车进入现场后，应按要求测试砼坍落度并且做好记录，要目测砼的质量状况.
2．按规范规程的要求留足砼强度试块及抗渗试块。同条件试块在现场与底板一起养护。
3．砼试块留置分别留置:60d标养试块计19组、60d同条件自然养护计2组、14d同条件养护试块计1组.混凝土抗渗试块计4组；
七、环境保护及安全注意事项
1．混凝土振捣采用低频振捣棒,振捣时尽量不碰到钢筋或模板
2．保证市政交通道路的清洁,减少粉尘污染。
3．各种机械设备的使用严格按操作规程，现场临时用电必须符合有关要求。
4。 安全其他事项详安全专项交底.
补充： 收料员须仔细核对混凝土送货单上混凝土等级，混凝土等级为C40,P8；

项目（专业)
技术负责人

交底人

接受交底人

注:本记录一式两份，一份交底单位存，一份接受交底单位存。山东省建设工程质量监督总站监制
