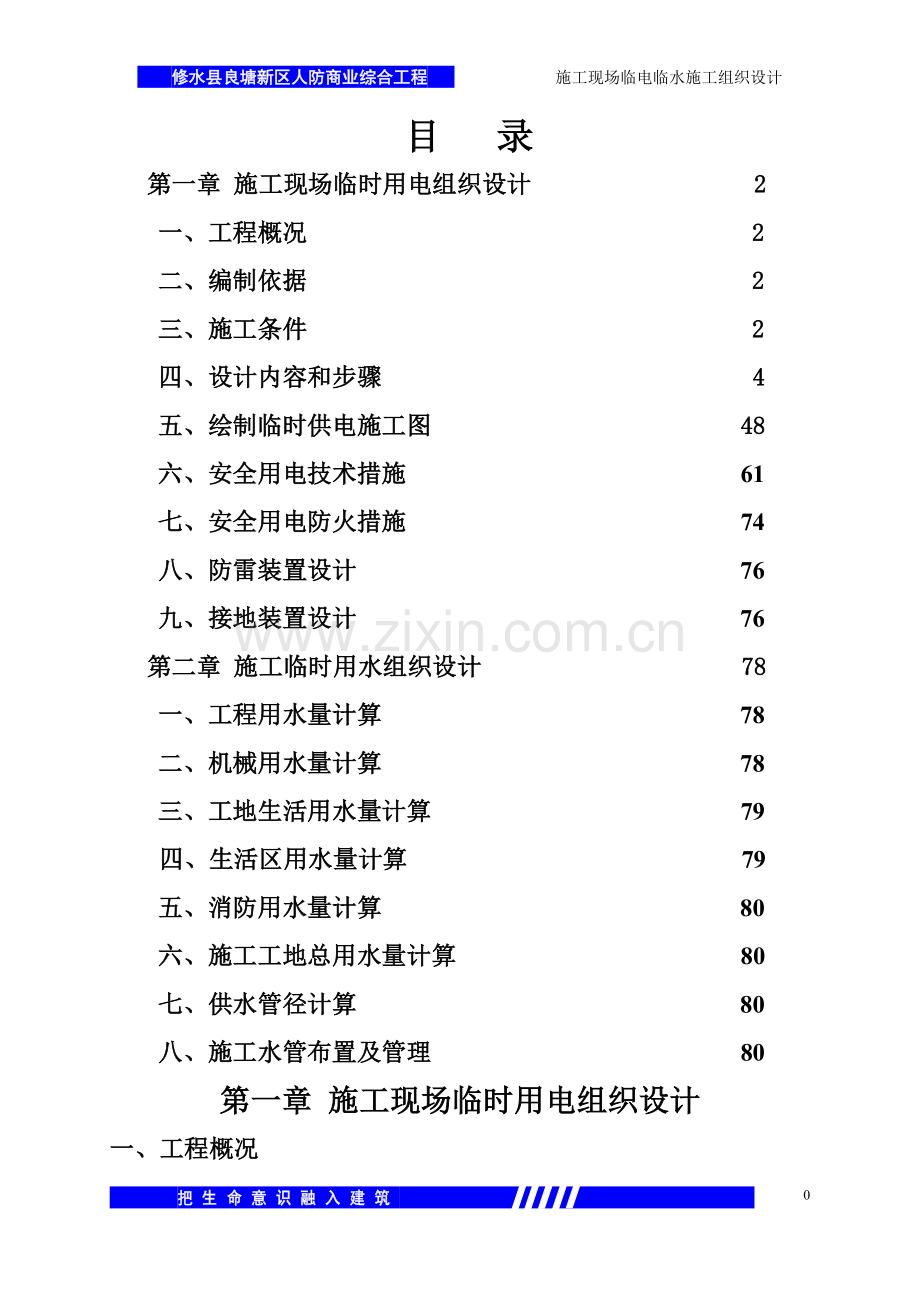

修水县良塘新区人防商业综合工程 施工现场临电临水施工组织设计目 录第一章 施工现场临时用电组织设计 2一、工程概况 2 二、编制依据 2三、施工条件 2四、设计内容和步骤 4五、绘制临时供电施工图 48六、安全用电技术措施 61七、安全用电防火措施 74八、防雷装置设计 76九、接地装置设计 76第二章 施工临时用水组织设计 78一、工程用水量计算 78二、机械用水量计算 78三、工地生活用水量计算 79四、生活区用水量计算 79五、消防用水量计算 80六、施工工地总用水量计算 80七、供水管径计算 80八、施工水管布置及管理 80第一章 施工现场临时用电组织设计一、工程概况工程名称:修水县良塘新区人防商业综合工程工程地址:修水县良塘新区建设单位:修水县南城新区开发建设管理委员会设计单位：广东人防建筑设计院有限公司江西分公司监理单位:上海三维工程建设咨询有限公司勘探单位：江西省修江水利电力勘探设计有限公司施工单位：浙江东阳第三建筑工程有限公司现场环境：修水市民广场地下车库人防工程位于九江市修水县良塘新区，紧邻文化艺术中心、档案、图书、博物、规划展示馆，本工程总建筑面积约1076。67平米，（其中商业建筑面积为5459。65平米；下沉式广场建筑面积为870。53平米;汽车库建筑面积为3931.93平米;设备用房面积为499.56平米),人防总面积为7925平米。本工程设置一个总配电室,八个动力分配电箱，八个照明分配电箱，其余各用电器均配置开关箱。二、编制依据 低压配电设计规范GB50054-95中国建筑工业出版社 建筑工程施工现场供电安全规范GB50194-93中国建筑工业出版社 通用用电设备配电设计规范GB5005593中国建筑工业出版社 供配电系统设计规范GB5005295中国建筑工业出版社 施工现场临时用电安全技术规范JGJ462005中国建筑工业出版社 建筑施工安全检查标准JGJ59-99三、施工条件序号机具名称型号安装功率(kW）数量合计功率（kW)1闪光对焊机大12011202钢筋切断机QJ4015。52113钢筋弯曲机WJ403394钢筋调直机GT3/97。52155碘钨灯1446塔式起重机TC5610501507木工圆锯MJ1065。52118高压汞灯3139碘钨灯14410自落式混凝土搅拌机JD2007.517。511交流电焊机BX3-120-191912插入式振动器ZX501。144。413泥浆泵红星-303013014碘钨灯11115交流电焊机BX3-120-1921816插入式振动器ZX501.144.417真空吸水泵改型泵II号5。521118碘钨灯12219交流电焊机BX31201921820泥浆泵红星-303013021插入式振动器ZX501.111.122套丝切管机TQ-312223电动液压弯管机WYQ1.122。224碘钨灯14425交流电焊机BX3120-1921826真空吸水泵改型泵II号5.521127插入式振动器ZX501。133.3280。912229交流电焊机BX31201921830泥浆泵红星303013031插入式振动器ZX501。133.332碘钨灯14433开水器0121222434开水器0121222435蒸饭车0242412436空调01.51.581237日光灯0。40。04301.2四、设计内容和步骤 1、现场勘探及初步设计： (1）本工程所在施工现场范围内施工前无各种埋地管线。 (2）现场采用380V低压供电，设一配电总箱,内有计量设备,采用TNS系统供电. (3）根据施工现场用电设备布置情况，总箱进线采用导线直接埋地敷设，干线采用空气明敷/架空线路敷设，用电器导线采用空气明敷/架空线路敷设.布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，三级防护。 （4）按照JGJ462005规定制定施工组织设计，接地电阻R4. 2、确定用电负荷： （1)、闪光对焊机 Kx=0。4，Cos=0.8，tg=0。75 将Jc=50统一换算到Jc1 =100的额定容量 Pn=120kW Pe=n（Jc/Jc1)1/2Pn =1（0.5/1)1/2120=84。85 kW Pjs=KxPe=0.484.85=33。94kW Qjs=Pjstg=33。940.75=25.46kvar (2)、钢筋切断机 Kx=0。3，Cos=0。9,tg=0。48 Pjs=0。311=3.3kW Qjs=Pjstg=3。30。48=1。6kvar （3)、钢筋弯曲机 Kx=0。3,Cos=0。9，tg=0.48 Pjs=0.39=2。7kW Qjs=Pjstg=2.70.48=1。31kvar （4)、钢筋调直机 Kx=0。3，Cos=0。9，tg=0。48 Pjs=0。315=4。5kW Qjs=Pjstg=4。50.48=2.18kvar (5)、碘钨灯 Kx=0。3，Cos=0。9，tg=0。48 Pjs=0.341=1。2kW Qjs=Pjstg=1.20.48=0.58kvar （6)、塔式起重机 Kx=0.5，Cos=0。8，tg=0。75 将Jc=40%统一换算到Jc1 =25的额定容量 Pn=50kW Pe=n(Jc/Jc1)1/2Pn =1(0。4/0。25）1/250=63。25 kW Pjs=KxPe=0。563。25=31.62kW Qjs=Pjstg=31.620.75=23.72kvar （7）、木工圆锯 Kx=0。3，Cos=0。9，tg=0。48 Pjs=0。311=3。3kW Qjs=Pjstg=3.30.48=1。6kvar （8)、高压汞灯 Kx=0。3,Cos=0.9,tg=0。48 Pjs=0。331。1=0。99kW Qjs=Pjstg=0.990。48=0.48kvar （9）、碘钨灯 Kx=0.3,Cos=0.9,tg=0。48 Pjs=0.341=1.2kW Qjs=Pjstg=1。20.48=0。58kvar （10)、自落式混凝土搅拌机 Kx=0。3，Cos=0。9，tg=0.48 Pjs=0.37。5=2。25kW Qjs=Pjstg=2。250。48=1.09kvar （11)、交流电焊机 Kx=0.5，Cos=0。8，tg=0。75 将Jc=50统一换算到Jc1 =100%的额定容量 Pn=SnCos=90。8=7。2kW Pe=n（Jc/Jc1）1/2Pn =1（0。5/1）1/27。2=5.09 kW Pjs=KxPe=0.55。09=2.55kW Qjs=Pjstg=2。550。75=1。91kvar (12）、插入式振动器 Kx=0。3,Cos=0。7，tg=1。02 Pjs=0.34。4=1.32kW Qjs=Pjstg=1。321。02=1。35kvar (13)、泥浆泵 Kx=0.5，Cos=0.8，tg=0.75 Pjs=0。530=15kW Qjs=Pjstg=150。75=11.25kvar （14)、碘钨灯 Kx=0。3,Cos=0。9,tg=0。48 Pjs=0。311=0。3kW Qjs=Pjstg=0。30.48=0.15kvar （15）、交流电焊机 Kx=0.5,Cos=0。8，tg=0。75 将Jc=50统一换算到Jc1 =100%的额定容量 Pn=SnCos=90。8=7.2kW Pe=n（Jc/Jc1）1/2Pn =2（0.5/1）1/27.2=10。18 kW Pjs=KxPe=0.510。18=5。09kW Qjs=Pjstg=5。090。75=3。82kvar (16)、插入式振动器 Kx=0.3，Cos=0。7,tg=1.02 Pjs=0。34。4=1。32kW Qjs=Pjstg=1.321。02=1。35kvar （17）、真空吸水泵 Kx=0。5，Cos=0.8，tg=0.75 Pjs=0.511=5。5kW Qjs=Pjstg=5。50.75=4。12kvar (18）、碘钨灯 Kx=0。3,Cos=0.9，tg=0.48 Pjs=0。321=0。6kW Qjs=Pjstg=0.60.48=0。29kvar （19）、交流电焊机 Kx=0.5，Cos=0。8，tg=0。75 将Jc=50统一换算到Jc1 =100的额定容量 Pn=SnCos=90.8=7.2kW Pe=n（Jc/Jc1）1/2Pn =2（0.5/1)1/27.2=10。18 kW Pjs=KxPe=0.510。18=5.09kW Qjs=Pjstg=5.090。75=3。82kvar (20)、泥浆泵 Kx=0。5，Cos=0.8，tg=0。75 Pjs=0。530=15kW Qjs=Pjstg=150。75=11。25kvar （21)、插入式振动器 Kx=0。3,Cos=0.8，tg=0.75 Pjs=0。31。1=0.33kW Qjs=Pjstg=0。330。75=0.25kvar （22）、套丝切管机 Kx=0.3，Cos=0。6，tg=1。33 Pjs=0。32=0。6kW Qjs=Pjstg=0.61.33=0。8kvar （23)、电动液压弯管机 Kx=0.3，Cos=0.6，tg=1.33 Pjs=0。32。2=0。66kW Qjs=Pjstg=0.661.33=0.88kvar （24)、碘钨灯 Kx=0。3，Cos=0.9,tg=0。48 Pjs=0.341=1.2kW Qjs=Pjstg=1.20.48=0.58kvar （25)、交流电焊机 Kx=0。5，Cos=0。8，tg=0.75 将Jc=50%统一换算到Jc1 =100的额定容量 Pn=SnCos=90.8=7.2kW Pe=n（Jc/Jc1）1/2Pn =2(0.5/1）1/27。2=10。18 kW Pjs=KxPe=0.510.18=5.09kW Qjs=Pjstg=5。090。75=3。82kvar (26）、真空吸水泵 Kx=0。5,Cos=0.8,tg=0.75 Pjs=0。511=5。5kW Qjs=Pjstg=5。50。75=4。12kvar (27）、插入式振动器 Kx=0。3，Cos=0.8,tg=0。75 Pjs=0。33。3=0。99kW Qjs=Pjstg=0。990.75=0。74kvar （28）、0.9 Kx=0.3,Cos=0。9，tg=0。48 Pjs=0。321=0。6kW Qjs=Pjstg=0.60.48=0。29kvar (29)、交流电焊机 Kx=0。5，Cos=0。8，tg=0。75 将Jc=50%统一换算到Jc1 =100的额定容量 Pn=SnCos=90。8=7.2kW Pe=n（Jc/Jc1）1/2Pn =2（0.5/1）1/27。2=10。18 kW Pjs=KxPe=0。510。18=5。09kW Qjs=Pjstg=5。090.75=3.82kvar (30）、泥浆泵 Kx=0。5，Cos=0.8，tg=0.75 Pjs=0。530=15kW Qjs=Pjstg=150.75=11.25kvar （31）、插入式振动器 Kx=0。3,Cos=0。8，tg=0。75 Pjs=0。33。3=0。99kW Qjs=Pjstg=0.990。75=0。74kvar (32）、碘钨灯 Kx=0。3，Cos=0.9,tg=0。48 Pjs=0。341=1.2kW Qjs=Pjstg=1.20。48=0.58kvar （33）、开水器 Kx=0。2,Cos=0。9，tg=0。48 Pjs=0。224=4。8kW Qjs=Pjstg=4。80.48=2.32kvar （34）、开水器 Kx=0。3，Cos=0.8，tg=0。75 Pjs=0。324=7.2kW Qjs=Pjstg=7。20。75=5。4kvar (35）、蒸饭车 Kx=0。2，Cos=0。9，tg=0。48 Pjs=0。224=4。8kW Qjs=Pjstg=4.80.48=2.32kvar （36）、空调 Kx=0。2,Cos=0。9，tg=0.48 Pjs=0。212=2。4kW Qjs=Pjstg=2.40.48=1.16kvar （37）、日光灯 Kx=0.2，Cos=0.9,tg=0。48 Pjs=0.21。21.2=0。29kW Qjs=Pjstg=0。290。48=0.14kvar （38）总的计算负荷计算，总箱同期系数取Kx=0。95 总的有功功率 Pjs=KxPjs=0。95（33。94+3。3+2。7+4.5+1.2+31。62+3.3+0。99+1。2+2。25+2。55+1。32+15+0。3+5。09+1.32+5。5+0。6+5.09+15+0。33+0.6+0。66+1.2+5.09+5.5+0.99+0.6+5。09+15+0。99+1。2+4。8+7.2+4。8+2.4+0.29）=183。83kW 总的无功功率 Qjs=KxQjs=0。95(25。46+1。6+1。31+2。18+0.58+23。72+1。6+0。48+0。58+1。09+1。91+1.35+11.25+0。15+3。82+1.35+4。12+0。29+3。82+11。25+0。25+0。8+0.88+0。58+3。82+4。12+0。74+0.29+3.82+11.25+0.74+0.58+2.32+5。4+2。32+1.16+0。14）=130。27kvar 总的视在功率 Sjs=（Pjs2+Qjs2)1/2=（183.832+130。272）1/2=225.31kVA 总的计算电流计算 Ijs=Sjs/（1.732Ue)=225。31/(1。7320.38)=342。34A 3、1号干线线路上导线截面及分配箱、开关箱内电气设备选择： 在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备.分配箱至开关箱,开关箱至用电设备的导线敷设采用铜橡皮绝缘导线空气明敷/架空线路，室外架空铜导线按机械强度的最小截面为10mm2。 （1）、闪光对焊机开关箱至闪光对焊机导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1）： i）计算电流 Kx=1，Cos=0。8，tg=0。75 Ijs=KxPe/（1。732UeCos）=184。85/（1。7320。380.8）=161。16A ii）选择导线 选择BX-335+216，空气明敷/架空线路时其安全载流量为180A.室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。 iii）选择电气设备 选择开关箱内隔离开关为DZ10250/3 ，其脱扣器整定电流值为Ir=200A,漏电保护器为DZ20L-250/3。 （2）、钢筋切断机开关箱至钢筋切断机导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1）： i)计算电流 Kx=1，Cos=0。9，tg=0。48 Ijs=Kx Pe/（1.732UeCos）=15。5/（1.7320。380。9）=9.29A ii)选择导线 选择BX310+210，空气明敷/架空线路时其安全载流量为85A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。 iii）选择电气设备 由于开关控制2台用电器,开关的电流为Ir=9.292（台数）=18.57A. 选择开关箱内隔离开关为HD17，漏电保护器为DZ15LE-40/3。 （3)、钢筋弯曲机开关箱至钢筋弯曲机导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1)： i）计算电流 Kx=1,Cos=0。9,tg=0.48 Ijs=Kx Pe/(1。732UeCos)=13/（1.7320。380。9）=5.06A ii）选择导线 选择BX310+210，空气明敷/架空线路时其安全载流量为85A.室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求. iii）选择电气设备 由于开关控制3台用电器，开关的电流为Ir=5.063（台数）=15.19A。 选择开关箱内隔离开关为HD17，漏电保护器为DZ15LE-40/3。 （4）、钢筋调直机开关箱至钢筋调直机导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1）： i）计算电流 Kx=1，Cos=0.9,tg=0。48 Ijs=Kx Pe/（1。732UeCos）=17。5/(1。7320。380。9)=12。66A ii)选择导线 选择BX310+210，空气明敷/架空线路时其安全载流量为85A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。 iii）选择电气设备 由于开关控制2台用电器,开关的电流为Ir=12。662(台数）=25.32A。 选择开关箱内隔离开关为HD17，漏电保护器为DZ15LE40/3。 (5）、碘钨灯开关箱至碘钨灯导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1)： i)计算电流 Kx=1,Cos=0。9,tg=0。48 Ijs=KxPe/（UeCos)=11/(0。220。9）=5。05A ii)选择导线 选择BX310+210，空气明敷/架空线路时其安全载流量为85A.室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。 iii）选择电气设备 由于开关控制4台用电器，开关的电流为Ir=5。054（台数）=20.20A。 选择开关箱内隔离开关为DZ550/3 ，其脱扣器整定电流值为Ir=40A，,漏电保护器为DZ15LE40/3。 （6）、1号动力分箱至第1组电机（闪光对焊机、钢筋切断机、钢筋弯曲机、钢筋调直机)的开关箱的导线截面及分配箱内开关的选择 i）计算电流 闪光对焊机Kx=0。4,Cos=0.8，tg=0。75Ijs=KxPe台数/（1。732UeCos)=0。484。851/(1。7320.380.8）=64。46A钢筋切断机Kx=0.3，Cos=0.9，tg=0.48Ijs= Kx Pe 台数/(1.732UeCos)=0.35。52/(1。7320。380。9)=5。57A钢筋弯曲机Kx=0。3,Cos=0。9，tg=0。48Ijs= Kx Pe 台数/（1。732UeCos)=0。333/（1。7320.380。9)=4.56A钢筋调直机Kx=0。3,Cos=0。9,tg=0.48Ijs= Kx Pe 台数/（1。732UeCos)=0.37。52/（1。7320。380。9)=7。6A Ijs（1组电机）=82。19A 该组中最大的开关箱电流Ijs=161。16A 由于该组下有多个开关箱，所以最大电流需要乘以1。1的系数 两者中取大值Ijs=161.161。1=177。27A ii)选择导线 选择BX-335+216，空气明敷/架空线路时其安全载流量为180A. iii）选择电气设备 选择分配箱内开关为DZ10250/3,其脱扣器整定电流值为Ir=200A，漏电保护器为DZ20L-250/3。 （7）、2号照明分箱至第1组照明灯具(碘钨灯)的开关箱的导线截面及分配箱内开关的选择 i）计算电流 碘钨灯Kx=0.3,Cos=0。9,tg=0。48Ijs=KxPe台数/（UeCos)=0.314/（0。220。9)=6.06A Ijs（1组灯具）=6.06A 该组中最大的开关箱电流Ijs=20。2A 两者中取大值Ijs=20.20A ii）选择导线 选择BX310+210，空气明敷/架空线路时其安全载流量为85A。 iii)选择电气设备 选择分配箱内开关为DZ5-50/3,其脱扣器整定电流值为Ir=40A，漏电保护器为DZ15LE-40/3。 （8)1号动力分箱进线及进线开关的选择 i)计算电流 Kx=0。5,Cos=0。9 Ijs=KxPe/（1。732UeCos）=0。5136/(1。7320。380。9)=114.8A 该分箱下最大组线电流Ijs=177.27A 两者中取大值Ijs=177。27A ii)选择导线 选择BX335+216，空气明敷/架空线路时其安全载流量为180A。 iii)选择电气设备 选择分配箱内开关为DZ10-250/3，其脱扣器整定电流值为Ir=200A,，漏电保护器为DZ20L-250/3。 (9）2号照明分箱进线及进线开关的选择 i）计算电流 Kx=0.5,Cos=0.9 Ijs=KxPe/（1。732UeCos)=0。51/(1。7320.380.9)=0。84A 该分箱下最大组线电流Ijs=20。20A 两者中取大值Ijs=20.20A ii)选择导线 选择BX-310+210，空气明敷/架空线路时其安全载流量为85A。 iii)选择电气设备 选择分配箱内开关为DZ5-50/3，其脱扣器整定电流值为Ir=40A，,漏电保护器为DZ15LE40/3。 (10）1号干线导线截面及出线开关的选择 i)计算电流： 按导线安全载流量: Kx=0.5，Cos=0。85 Ijs=KxPe/（1。732UeCos)=0。5137/（1。7320。380。85)=122。44A 该干线下最大的分配箱电流Ijs=177。27A 由于该干线下有多个分配箱,所以最大电流需要乘以1。1的系数 选择的电流Ijs=177.271。1=195。00A 按允许电压降: S=Kx(PL)/CU=0。58190/（775）=10.636mm2 选择BX-350+225,空气明敷/架空线路时其安全载流量为230A. ii）选择出线开关 1号干线出线开关选择DZ10-250/3，其脱扣器整定电流值为Ir=200A，,漏电保护器为DZ20L250/3. 4、2号干线线路上导线截面及分配箱、开关箱内电气设备选择: 在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备。分配箱至开关箱，开关箱至用电设备的导线敷设采用铜橡皮绝缘导线空气明敷/架空线路，室外架空铜导线按机械强度的最小截面为10mm2。 (1)、塔式起重机开关箱至塔式起重机导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）: i）计算电流 Kx=1，Cos=0。8，tg=0.75 Ijs=KxPe/（1.732UeCos）=163.25/（1.7320。380.8）=120。12A ii）选择导线 选择BX325+216，空气明敷/架空线路时其安全载流量为145A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求. iii）选择电气设备 选择开关箱内隔离开关为DZ10-250/3 ,其脱扣器整定电流值为Ir=200A,，漏电保护器为DZ20L-160/3。 (2）、木工圆锯开关箱至木工圆锯导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）: i)计算电流 Kx=1，Cos=0。9，tg=0.48 Ijs=Kx Pe/（1.732UeCos)=15.5/(1。7320.380。9）=9。29A ii)选择导线 选择BX310+210，空气明敷/架空线路时其安全载流量为85A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。 iii)选择电气设备 由于开关控制2台用电器，开关的电流为Ir=9.292（台数）=18.57A. 选择开关箱内隔离开关为HD17，漏电保护器为DZ15LE40/3。 （3）、高压汞灯开关箱至高压汞灯导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1)： i）计算电流 Kx=1，Cos=0.9，tg=0.48 Ijs=KxPe/(UeCos)=13/（0.220。9）=15.15A ii)选择导线 选择BX310+210，空气明敷/架空线路时其安全载流量为85A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。 iii)选择电气设备 选择开关箱内隔离开关为DZ520/3 ，其脱扣器整定电流值为Ir=16A，漏电保护器为DZ15LE40/3。 （4）、碘钨灯开关箱至碘钨灯导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）： i)计算电流 Kx=1，Cos=0。9，tg=0.48 Ijs=KxPe/(UeCos)=11/（0。220.9）=5。05A ii)选择导线 选择BX310+210，空气明敷/架空线路时其安全载流量为85A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。 iii)选择电气设备 由于开关控制4台用电器，开关的电流为Ir=5。054（台数）=20。20A。 选择开关箱内隔离开关为DZ5-50/3 ,其脱扣器整定电流值为Ir=40A，漏电保护器为DZ15LE40/3。 （5）、3号动力分箱至第1组电机（塔式起重机、木工圆锯)的开关箱的导线截面及分配箱内开关的选择 i）计算电流 塔式起重机Kx=0.5，Cos=0.8，tg=0.75Ijs=KxPe台数/（1。732UeCos）=0。563。251/(1。7320.380。8）=60。06A木工圆锯Kx=0。3，Cos=0。9，tg=0.48Ijs= Kx Pe 台数/（1。732UeCos）=0。35.52/（1.7320。380。9)=5。57A Ijs（1组电机)=65。63A 该组中最大的开关箱电流Ijs=120.12A 由于该组下有多个开关箱,所以最大电流需要乘以1.1的系数 两者中取大值Ijs=120。121。1=132。13A ii)选择导线 选择BX325+216，空气明敷/架空线路时其安全载流量为145A。 iii）选择电气设备 选择分配箱内开关为DZ10250/3,其脱扣器整定电流值为Ir=200A,漏电保护器为DZ20L-160/3。 （6)、4号照明分箱至第1组照明灯具(高压汞灯、碘钨灯)的开关箱的导线截面及分配箱内开关的选择 i）计算电流 高压汞灯Kx=0。3，Cos=0.9，tg=0。48Ijs=KxPe台数/（UeCos）=0.331/（0.220.9）=4.55A碘钨灯Kx=0。3,Cos=0。9，tg=0.48Ijs=KxPe台数/（UeCos)=0。314/（0。220.9)=6。06A Ijs(1组灯具）=10.61A 该组中最大的开关箱电流Ijs=20。2A 由于该组下有多个开关箱，所以最大电流需要乘以1。1的系数 两者中取大值Ijs=20.201.1=22.22A ii）选择导线 选择BX310+210,空气明敷/架空线路时其安全载流量为85A。 iii）选择电气设备 选择分配箱内开关为DZ550/3,其脱扣器整定电流值为Ir=40A，漏电保护器为DZ15LE40/3. (7）3号动力分箱进线及进线开关的选择 i）计算电流 Kx=0。5，Cos=0.9 Ijs=KxPe/（1。732UeCos）=0.555.5/（1.7320.380。9）=46。85A 该分箱下最大组线电流Ijs=132.13A 两者中取大值Ijs=132。13A ii）选择导线 选择BX325+216,空气明敷/架空线路时其安全载流量为145A。 iii）选择电气设备 选择分配箱内开关为DZ10250/3,其脱扣器整定电流值为Ir=200A,漏电保护器为DZ20L-160/3。 （8)4号照明分箱进线及进线开关的选择 i)计算电流 Kx=0。3，Cos=0。9 Ijs=KxPe/(1。732UeCos）=0。34/（1。7320.380.9）=2。03A 该分箱下最大组线电流Ijs=22.22A 两者中取大值Ijs=22.22A ii）选择导线
