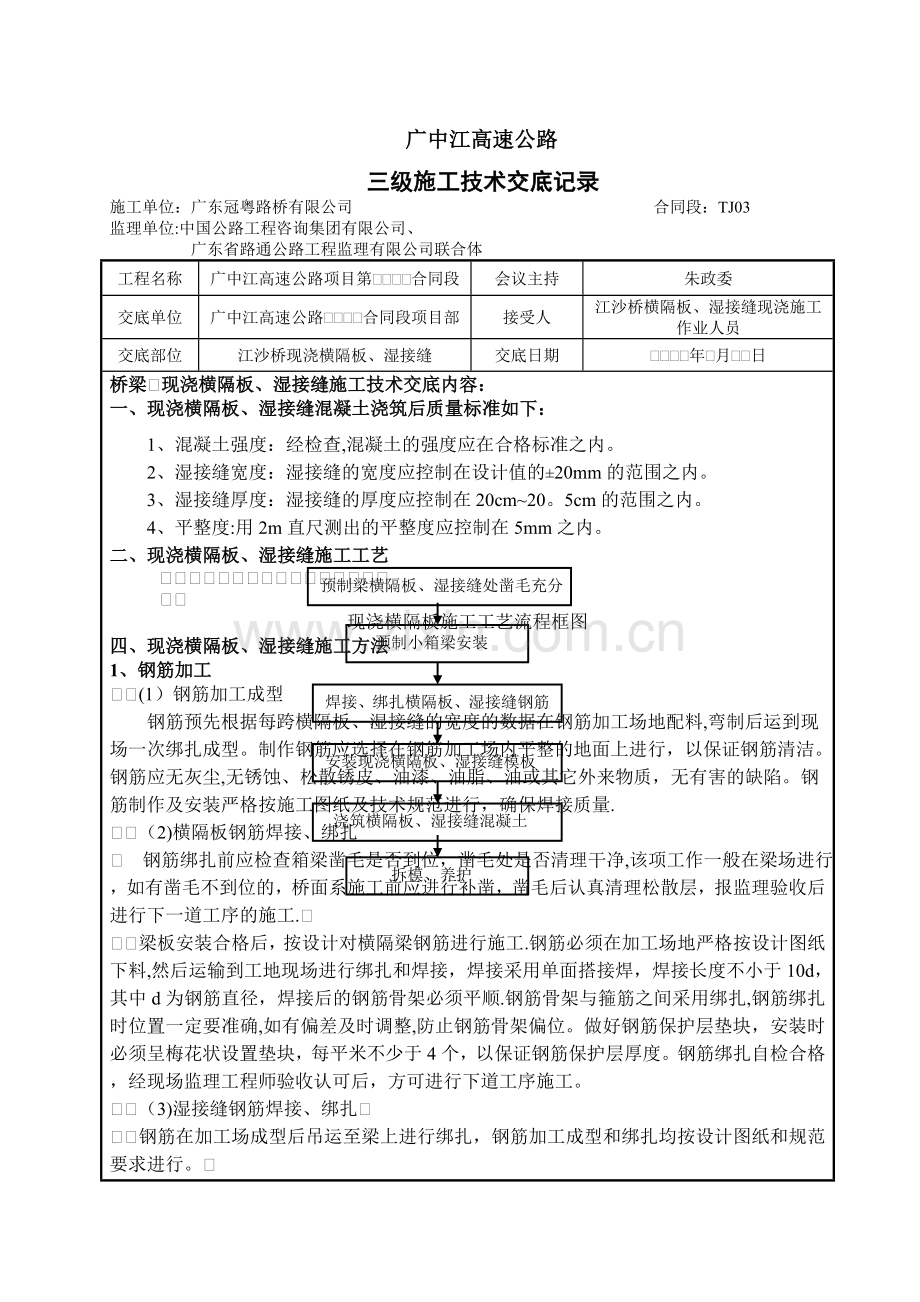

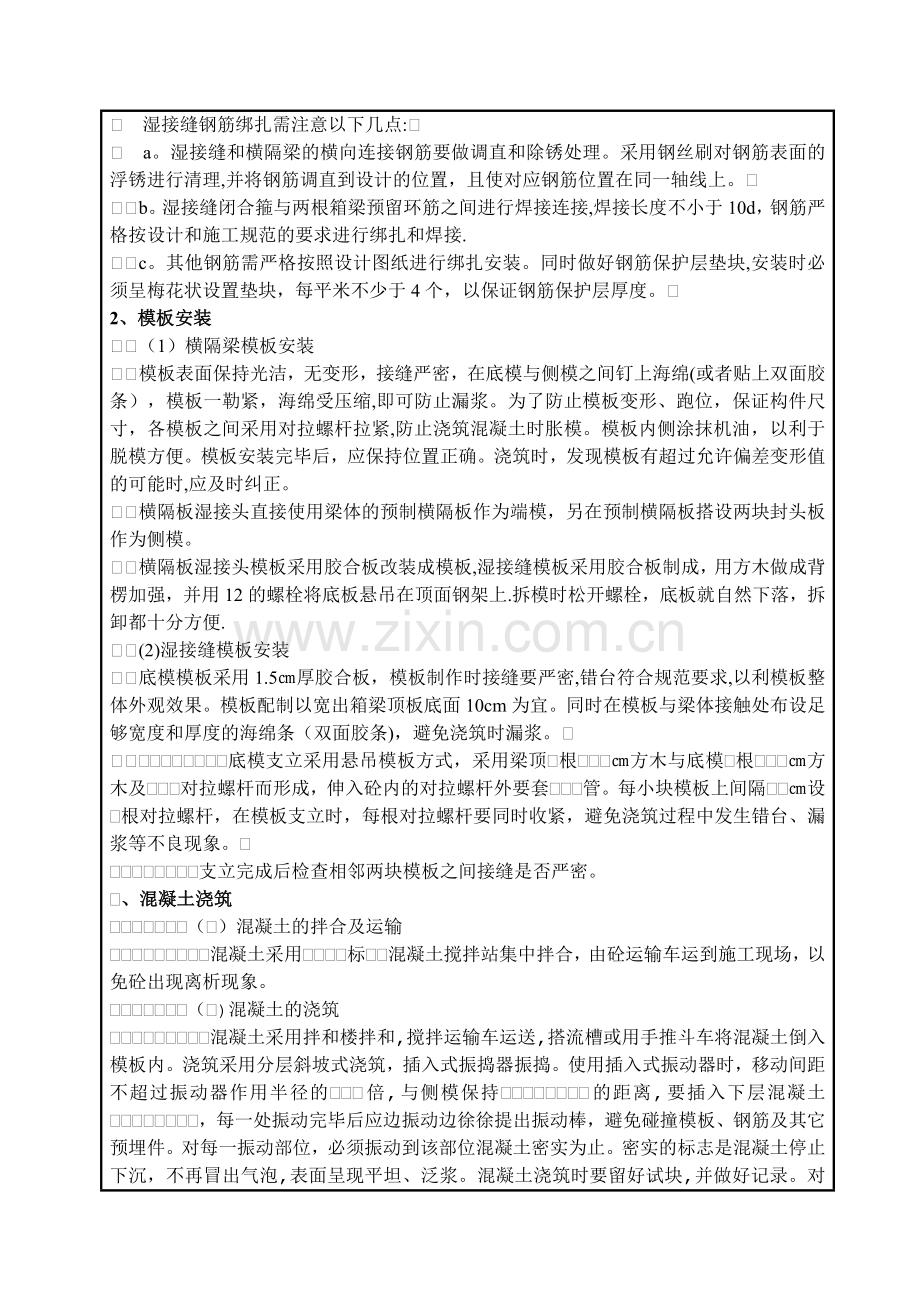

广中江高速公路三级施工技术交底记录施工单位：广东冠粤路桥有限公司 合同段：TJ03监理单位:中国公路工程咨询集团有限公司、 广东省路通公路工程监理有限公司联合体 工程名称广中江高速公路项目第TJ03合同段会议主持朱政委交底单位广中江高速公路TJ03合同段项目部接受人江沙桥横隔板、湿接缝现浇施工作业人员交底部位江沙桥现浇横隔板、湿接缝交底日期2015年7月25日桥梁 现浇横隔板、湿接缝施工技术交底内容：一、现浇横隔板、湿接缝混凝土浇筑后质量标准如下：1、混凝土强度：经检查,混凝土的强度应在合格标准之内。2、湿接缝宽度：湿接缝的宽度应控制在设计值的20mm的范围之内。3、湿接缝厚度：湿接缝的厚度应控制在20cm20。5cm的范围之内。4、平整度:用2m直尺测出的平整度应控制在5mm之内。二、现浇横隔板、湿接缝施工工艺预制梁横隔板、湿接缝处凿毛充分预制小箱梁安装拆模、养护焊接、绑扎横隔板、湿接缝钢筋安装现浇横隔板、湿接缝模板浇筑横隔板、湿接缝混凝土 现浇横隔板施工工艺流程框图四、现浇横隔板、湿接缝施工方法1、钢筋加工 (1）钢筋加工成型钢筋预先根据每跨横隔板、湿接缝的宽度的数据在钢筋加工场地配料,弯制后运到现场一次绑扎成型。制作钢筋应选择在钢筋加工场内平整的地面上进行，以保证钢筋清洁。钢筋应无灰尘,无锈蚀、松散锈皮、油漆、油脂、油或其它外来物质，无有害的缺陷。钢筋制作及安装严格按施工图纸及技术规范进行，确保焊接质量. （2)横隔板钢筋焊接、绑扎 钢筋绑扎前应检查箱梁凿毛是否到位，凿毛处是否清理干净,该项工作一般在梁场进行，如有凿毛不到位的，桥面系施工前应进行补凿，凿毛后认真清理松散层，报监理验收后进行下一道工序的施工. 梁板安装合格后，按设计对横隔梁钢筋进行施工.钢筋必须在加工场地严格按设计图纸下料,然后运输到工地现场进行绑扎和焊接，焊接采用单面搭接焊，焊接长度不小于10d，其中d为钢筋直径，焊接后的钢筋骨架必须平顺.钢筋骨架与箍筋之间采用绑扎,钢筋绑扎时位置一定要准确,如有偏差及时调整,防止钢筋骨架偏位。做好钢筋保护层垫块，安装时必须呈梅花状设置垫块，每平米不少于4个，以保证钢筋保护层厚度。钢筋绑扎自检合格，经现场监理工程师验收认可后，方可进行下道工序施工。 （3)湿接缝钢筋焊接、绑扎 钢筋在加工场成型后吊运至梁上进行绑扎，钢筋加工成型和绑扎均按设计图纸和规范要求进行。 湿接缝钢筋绑扎需注意以下几点: a。湿接缝和横隔梁的横向连接钢筋要做调直和除锈处理。采用钢丝刷对钢筋表面的浮锈进行清理,并将钢筋调直到设计的位置，且使对应钢筋位置在同一轴线上。 b。湿接缝闭合箍与两根箱梁预留环筋之间进行焊接连接,焊接长度不小于10d，钢筋严格按设计和施工规范的要求进行绑扎和焊接. c。其他钢筋需严格按照设计图纸进行绑扎安装。同时做好钢筋保护层垫块,安装时必须呈梅花状设置垫块，每平米不少于4个，以保证钢筋保护层厚度。2、模板安装 （1）横隔梁模板安装 模板表面保持光洁，无变形，接缝严密，在底模与侧模之间钉上海绵(或者贴上双面胶条），模板一勒紧，海绵受压缩,即可防止漏浆。为了防止模板变形、跑位，保证构件尺寸，各模板之间采用对拉螺杆拉紧,防止浇筑混凝土时胀模。模板内侧涂抹机油，以利于脱模方便。模板安装完毕后，应保持位置正确。浇筑时，发现模板有超过允许偏差变形值的可能时,应及时纠正。 横隔板湿接头直接使用梁体的预制横隔板作为端模，另在预制横隔板搭设两块封头板作为侧模。 横隔板湿接头模板采用胶合板改装成模板,湿接缝模板采用胶合板制成，用方木做成背楞加强，并用12的螺栓将底板悬吊在顶面钢架上.拆模时松开螺栓，底板就自然下落，拆卸都十分方便. (2)湿接缝模板安装 底模模板采用1.5厚胶合板，模板制作时接缝要严密,错台符合规范要求,以利模板整体外观效果。模板配制以宽出箱梁顶板底面10cm为宜。同时在模板与梁体接触处布设足够宽度和厚度的海绵条（双面胶条)，避免浇筑时漏浆。 底模支立采用悬吊模板方式，采用梁顶2根88方木与底模1根88方木及16对拉螺杆而形成，伸入砼内的对拉螺杆外要套PVC管。每小块模板上间隔50设1根对拉螺杆，在模板支立时，每根对拉螺杆要同时收紧，避免浇筑过程中发生错台、漏浆等不良现象。 支立完成后检查相邻两块模板之间接缝是否严密。3、混凝土浇筑 （1）混凝土的拌合及运输 混凝土采用TJ03标1#混凝土搅拌站集中拌合，由砼运输车运到施工现场，以免砼出现离析现象。 （2)混凝土的浇筑 混凝土采用拌和楼拌和,搅拌运输车运送,搭流槽或用手推斗车将混凝土倒入模板内。浇筑采用分层斜坡式浇筑，插入式振捣器振捣。使用插入式振动器时，移动间距不超过振动器作用半径的1.5倍,与侧模保持50100mm的距离,要插入下层混凝土50100mm，每一处振动完毕后应边振动边徐徐提出振动棒，避免碰撞模板、钢筋及其它预埋件。对每一振动部位，必须振动到该部位混凝土密实为止。密实的标志是混凝土停止下沉，不再冒出气泡,表面呈现平坦、泛浆。混凝土浇筑时要留好试块,并做好记录。对于湿接缝浇筑要注意尽量避免振动棒碰撞底板。振捣密实后采用抹子进行抹面收光。 （3）湿接缝拉毛湿接缝砼初凝后终凝前用钢丝刷对其表面刷毛处理,严禁施工人员直接站在砼面上。第一遍纵向刷,第二遍横向刷，深度为露出石子2-3,刷后立即把浆末清扫出桥面范围内，然后用水清洗。保证水泥砼表面清洁，并具有一定的粗糙度.4、拆模 当混凝土强度达到设计与规范要求的拆模强度后方可拆模,拆模时注意要轻撬，避免猛敲猛打导致崩边掉角.当施工环境温度低于5时，应对混凝土掺加防冻剂，并采取保温措施使混凝土入模温度在5以上。5、养护 横隔板、湿接缝混凝土终凝后可采用洒水养护,保持砼表面湿润，养护期不少于7天。在阳光强烈时可采用土工布覆盖，以防止日光暴晒后产生干缩裂缝.应切实加强混凝土的养护工作和施工缝的处理，确保砼在达到强度前不受暴晒和外加荷载的影响。广东冠粤路桥有限公司广中江高速TJ03标技术交底签到表技术交底名称小箱梁现浇横隔板、湿接缝二级施工技术交底技术交底时间技术交底地点 TJ03标项目部会议室技术交底主办单位广中江TJ03标项目经理部主持人张俊签到记录序号姓名单位（部门）职务（工种)联系电话123456789101112131415161718192021222324
