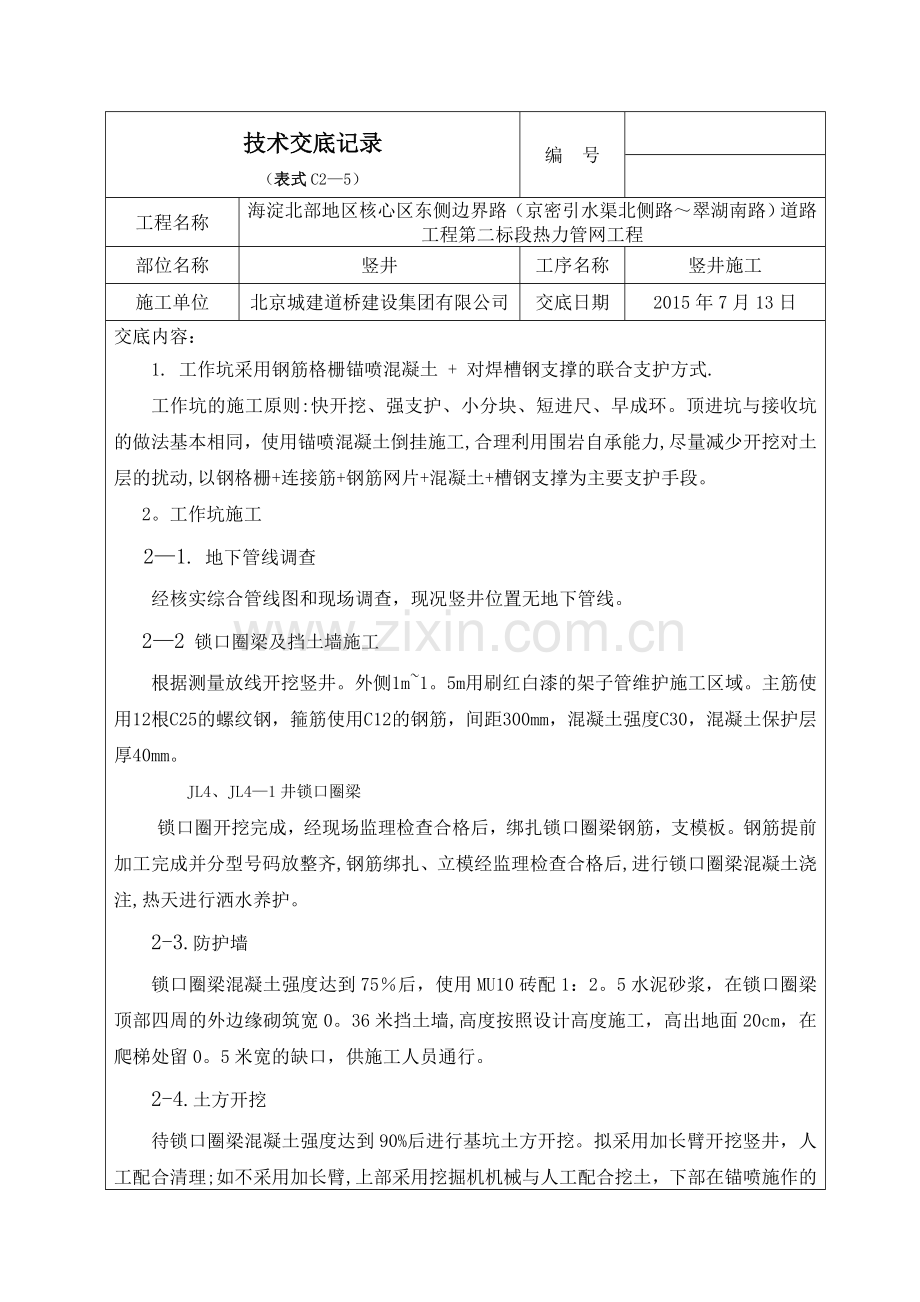

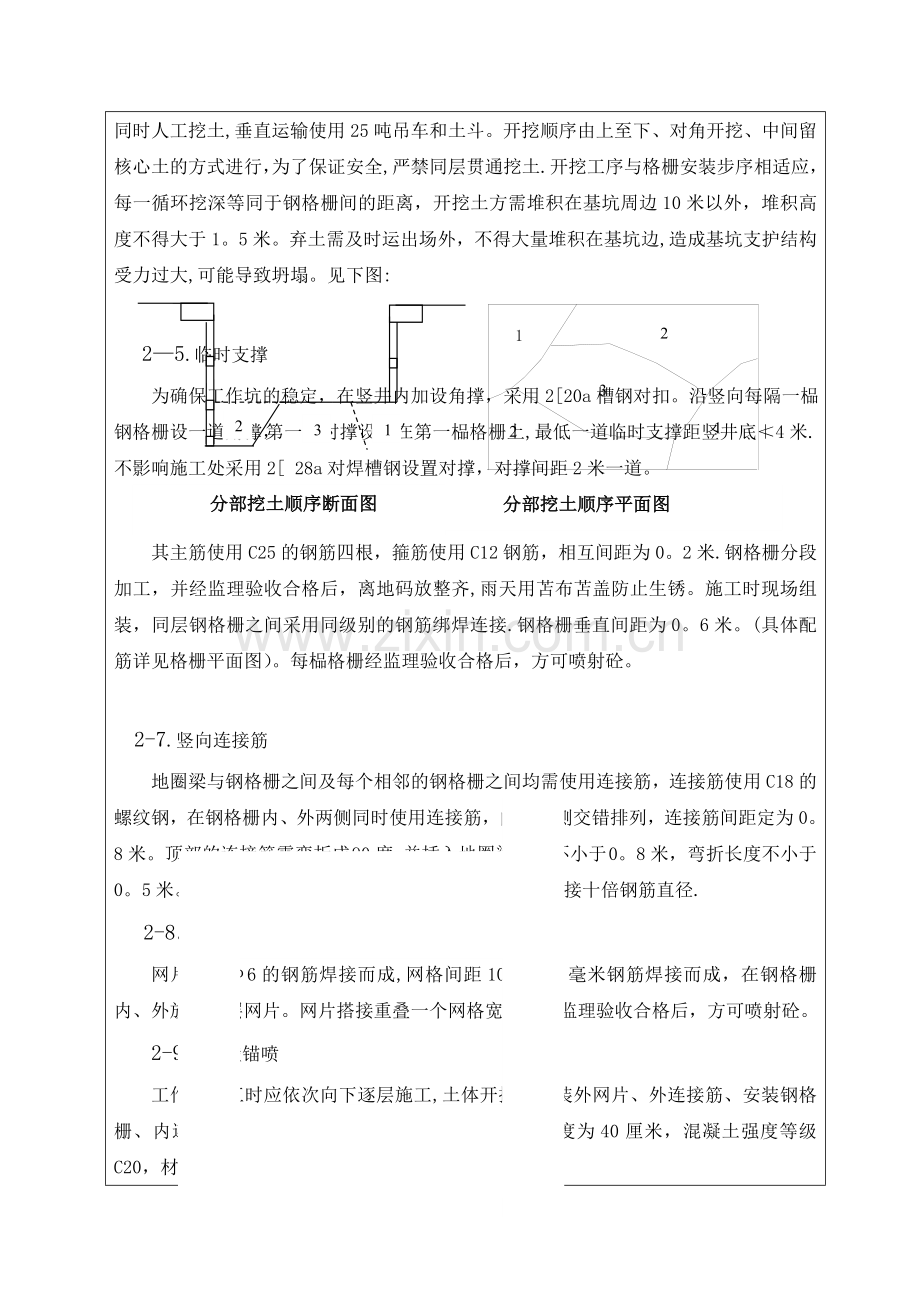

技术交底记录（表式C25）编 号工程名称海淀北部地区核心区东侧边界路（京密引水渠北侧路翠湖南路）道路工程第二标段热力管网工程 部位名称竖井 工序名称竖井施工施工单位北京城建道桥建设集团有限公司交底日期2015年7月13日交底内容： 1. 工作坑采用钢筋格栅锚喷混凝土 + 对焊槽钢支撑的联合支护方式. 工作坑的施工原则:快开挖、强支护、小分块、短进尺、早成环。顶进坑与接收坑的做法基本相同，使用锚喷混凝土倒挂施工,合理利用围岩自承能力,尽量减少开挖对土层的扰动,以钢格栅+连接筋+钢筋网片+混凝土+槽钢支撑为主要支护手段。 2。工作坑施工 21. 地下管线调查 经核实综合管线图和现场调查，现况竖井位置无地下管线。 22 锁口圈梁及挡土墙施工根据测量放线开挖竖井。外侧1m1。5m用刷红白漆的架子管维护施工区域。主筋使用12根C25的螺纹钢，箍筋使用C12的钢筋，间距300mm，混凝土强度C30，混凝土保护层厚40mm。 JL4、JL41井锁口圈梁 锁口圈开挖完成，经现场监理检查合格后，绑扎锁口圈梁钢筋，支模板。钢筋提前加工完成并分型号码放整齐,钢筋绑扎、立模经监理检查合格后,进行锁口圈梁混凝土浇注,热天进行洒水养护。 2-3.防护墙 锁口圈梁混凝土强度达到75后，使用MU10砖配1：2。5水泥砂浆，在锁口圈梁顶部四周的外边缘砌筑宽0。36米挡土墙,高度按照设计高度施工，高出地面20cm，在爬梯处留0。5米宽的缺口，供施工人员通行。 2-4.土方开挖 待锁口圈梁混凝土强度达到90%后进行基坑土方开挖。拟采用加长臂开挖竖井，人工配合清理;如不采用加长臂,上部采用挖掘机机械与人工配合挖土，下部在锚喷施作的同时人工挖土,垂直运输使用25吨吊车和土斗。开挖顺序由上至下、对角开挖、中间留核心土的方式进行，为了保证安全,严禁同层贯通挖土.开挖工序与格栅安装步序相适应，每一循环挖深等同于钢格栅间的距离，开挖土方需堆积在基坑周边10米以外，堆积高度不得大于1。5米。弃土需及时运出场外，不得大量堆积在基坑边,造成基坑支护结构受力过大,可能导致坍塌。见下图:213 分部挖土顺序断面图 分部挖土顺序平面图12123 25.临时支撑 为确保工作坑的稳定，在竖井内加设角撑，采用2 20a槽钢对扣。沿竖向每隔一榀钢格栅设一道角撑，第一道对撑设置在第一榀格栅上,最低一道临时支撑距竖井底4米.不影响施工处采用2 28a对焊槽钢设置对撑，对撑间距2米一道。 26.钢格栅其主筋使用C25的钢筋四根，箍筋使用C12钢筋，相互间距为0。2米.钢格栅分段加工，并经监理验收合格后，离地码放整齐,雨天用苫布苫盖防止生锈。施工时现场组装，同层钢格栅之间采用同级别的钢筋绑焊连接.钢格栅垂直间距为0。6米。(具体配筋详见格栅平面图）。每榀格栅经监理验收合格后，方可喷射砼。 2-7.竖向连接筋地圈梁与钢格栅之间及每个相邻的钢格栅之间均需使用连接筋，连接筋使用C18的螺纹钢，在钢格栅内、外两侧同时使用连接筋，内外两侧交错排列，连接筋间距定为0。8米。顶部的连接筋需弯折成 90度,并插入地圈梁长度不小于 0。8米，弯折长度不小于 0。5米。连接筋之间搭接要求为双面焊接五倍、单面焊接十倍钢筋直径. 2-8。钢筋网片 网片采用6的钢筋焊接而成,网格间距100100毫米钢筋焊接而成，在钢格栅内、外放置双层网片。网片搭接重叠一个网格宽度，经监理验收合格后，方可喷射砼。 2-9。墙壁锚喷 工作坑施工时应依次向下逐层施工,土体开挖、安装外网片、外连接筋、安装钢格栅、内连接筋、内网片、锚喷混凝土。锚喷混凝土厚度为40厘米，混凝土强度等级 C20，材料配合比根据试验室的试验确定。 2-10。底板工作坑采用喷射混凝土封底，在挖深达到顶进坑底标高后施作,使用C14钢筋,双层排列，钢筋间距150毫米,底板厚度为400毫米，混凝土要求强度为C20。 2-11。 混凝土要求 1. 混凝土强度等级: 工作坑地圈梁采用C30，底板采用C20混凝土，工作坑墙壁喷射混凝土为C20。 2. 混凝土结构的钢筋保护层厚度: 工作坑地圈梁受力钢筋为40毫米，工作坑结构主筋内、外侧均为40毫米。 212.集水坑在顶进坑及接收坑的底板，均需预留井室500500500毫米集水坑一个，坑内安装潜水泵一台，及时抽排渗出的地下水，保证施工时坑底干燥。 3.质量检测标准工作坑钢格栅加工制作安装检验标准工序序号检验部位(项目)允许偏差（毫米）检验频率检验工具（方法）范围点数制作1格栅内廓0，+20每榀2用钢尺量2骨架尺寸-20，+20每榀2用钢尺量3平面翘曲最大值小于20每榀1用钢尺量4网片尺寸20，+2020平米2用钢尺量安装1格栅对角小于10每榀2用钢尺量2格栅高程20，+20每榀2用钢尺量3格栅水平2每榀2用钢尺量4格栅间距-50，+50每榀2用钢尺量5网片搭接20,+20每榀用钢尺量6钢筋绑扎焊接单面不小于10d，双面不小于5d每榀2用钢尺量工作坑喷射混凝土检验标准序号检验部位项目允许偏差（毫米)检验频率检验工具方法范围点数1喷层厚度不小于设计厚度5米4用钢尺量2混凝土强度不小于设计强度每座1组喷模成型标养3井底标高20，0每座5用水准仪、塔尺4井身尺寸0，+205米4用水准仪、塔尺工作坑土方开挖检验标准序号检验部位项目允许偏差(毫米）检验频率检验工具方法范围点数1中心两侧0,+20每榀4用小线、钢尺量2井底标高20，0每座5用水准仪测量顶管工作坑及设备安装允许偏差项目规定值或允许偏差(mm)检验频率检验方法范围点数工作坑每侧宽度、长度不小于设计规定每座2用尺量后背垂 直 度0.1H每座1用垂线与角尺量水平与中心线偏差0.1%L1导轨坡 度0。1L每座1用水平仪测中心位移左3以内；右3以内1用经纬仪测注：表内H为后背的垂直高度(单位:m）；L为后背的水平长度（单位：m）。审 核 人交 底 人接 受 交 底 人由交底单位填写，交底单位与接受交底单位保存。安全交底记录（表式C2-8）编 号工程名称海淀北部地区核心区东侧边界路（京密引水渠北侧路翠湖南路)道路工程第二标段热力管网工程 施工单位北京城建道桥建设集团有限公司交底项目（部位)竖井施工交底日期2015年7月13日交底内容（安全措施及注意事项）： 现场安全要求：1。进入现场所有作业人员必须戴好合格的安全帽，系好下额带,锁好带扣；2。作业时认真执行安全操作规程，杜绝违章作业和野蛮施工;3。严禁酒后上岗作业，现场严禁吸烟，严禁穿拖鞋和光背作业；4。禁止私自拆改防护设施，施工现场禁止追逐打闹;5.禁止操作与自己无关的机械设备。电工应持证上岗,非电工不得修理和拆改电器设施；6。现场施工人员必须进行安全教育培训，经安全考试合格后方可上岗。一、 土方开挖1.工人入场前必须进行三级教育,经考试合格后，方可进入施工现场;2.所有人员进入施工现场必须戴合格安全帽，系好下颚带，锁好带扣；3。土方开挖必须严格按照施工组织设计和土方开挖方案进行；4。开挖深度超过1。5M，应设人员上下坡道和爬梯，以免发生坠落，开挖深度超过2M的，必须在边沿设两道1.21.5M高护身栏杆，危险处，夜间应设红色标志灯；5。任何人严禁在坑底休息；6。基坑上口周边必须用细石砼做挡水台和排水沟，确保排水畅通，保证边坡的稳定;7.夜间挖土时，施工场地应有足够的照明；8。土方施工中，施工人员要经常注意边坡是否有裂缝，一旦发现，立即停止一切作业，待处理和加固后，才能进行施工;9.开挖土方时，应有专人指挥，防止机械伤人或坠土伤人，挖土机的工作范围内,不准进行其它工作；10。基坑边1M以内不得堆土、堆料、停置机具；11。基坑开挖时,两人操作间距应大于2.5M。多台机械开挖,挖土机间距应大于10M。在挖土机工作范围内，不许进行其他作业；12.挖土应自上而下，逐层进行，严禁先挖坡脚或逆坡挖土；13.基坑开挖应严格按要求放坡,操作时应随时注意土壁的变动情况,如发现有裂纹或部分坍塌现象，应及时放坡或支撑处理，并注意支撑、防护的稳固和土壁的变化，确定安全后，方可进行下道工作，有护坡桩和护坡墙的基坑在开挖时，定人定时对边坡进行监测;14.基坑四周应设安全栏杆,高度不低于1。2M，人员不得趴在栏杆上往坑底看；15.基坑上下应先挖好阶梯或开斜坡道，采取防滑措施，禁止攀边坡上下；16.用手推车运土，应先平整好道路，不得放手让车自动翻转；17.基坑清土时，应从中央开始，退向坑边，已清理好的地方不再上人，浇筑砼时，施工人员可站在木板上操作，尽可能减少对基底土的扰动；18。重物距边坡应有一定距离，汽车不小于3M，起重机不小于4M，土方堆放不小于1M，堆土高度部不超过1.5M，材料堆放应不小于1M；19.挖土机也按规定离坡边有一定的安全距离，以防塌方，造成翻车事故，一般距离不小于1-1.5M；20。坑上人员不得向坑内扔抛物品,避免物体打击事故；21。土方外运时，在门口设立清扫站，派专人拍实车上的土,扫干净车轮上的土，确保道路上无遗洒,并设专人洒水降尘；22.土方开挖时,禁止酒后作业，严禁嬉戏打闹，禁止操作与自己无关的机械设备；二、 采用锚杆喷射混凝土作深基坑开挖的支护结构时，其施工安全和防尘措施，应符合下列要求:（1)施工安全。1)施工前，应认真进行技术交底,应认真检查和处理锚喷支护作业区的危石。施工中应明确分工，统一指挥。2）施工机具应设置在安全地带，各种设备应处于完好状态，张拉设备应牢靠,张拉时应采取防范措施。防止夹具飞出伤人。机械设备的运转部位应有安全防护装置.3）施工中，应定期检查电源电路和设备的电器部件;电器设备应设接地、接零，并由持证人员安装操作，电缆、电线必须架空,严格遵守施工现场临时用电安全技术规范，确保用电安全4)喷射机、水箱、风包、注浆罐等应进行密封性能和耐压试验，合格后方可使用。喷射混凝土施工作业中，要经常检查出料弯头、输料管、注浆管和管路接头等有无磨薄、击穿或松脱现象,发现问题，应及时处理.5）处理机械故障时,必须使设备断电、停风.向施工设备送电、送风前,应通知有关人员。(2）防尘措施。1)锚喷支护施工中,宜采取下列方法减少粉尘浓度：在保证顺利喷射的条件下，增加骨料含水量；在距喷头34m处增加一个水环，用双水环加水；在喷射机或混合搅拌处,设置集尘器；在粉尘浓度较高地段，设置除尘水幕；加强作业区的局部通风。三、临时用电1。作业人员必须是经过专业安全技术知识培训和考试合格,取得特种工种作业操作证的电工并持证上岗.（在有效期内）；2.作业人员必须经过入场安全教育培训，考核合格后才能上岗作业;3.电工作业时必须一人操作，一人监护,作业人员必须穿绝缘鞋,停电验电后挂停电检修标识牌再作业;4。严格执行安全用电有关规定和规范标准，服从安全管理，做到自己不违章作业，拒绝违章指挥，和及时制止他人违章作业;5。禁止带电操作，需要拉闸操作和维修时,须经项目部有关部门审批,作业时执行安全用电的组织措施和技术措施，不得自行拆改用电设备设施和线路，严格按规范标准和施工组织设计,交底要求执行；6。每天对现场用电设备、设施、线路进行两次例行巡视检查，发现问题及时停电检修并监护，同时报有关领导组织处理，所有设备、设施、线路要防护到位。设备设施要保持整洁有效.交底人接受交底班组长接受交底人数本表由施工单位填写并保存（一式三份。班组一份、安全员一份、交底人一份).
