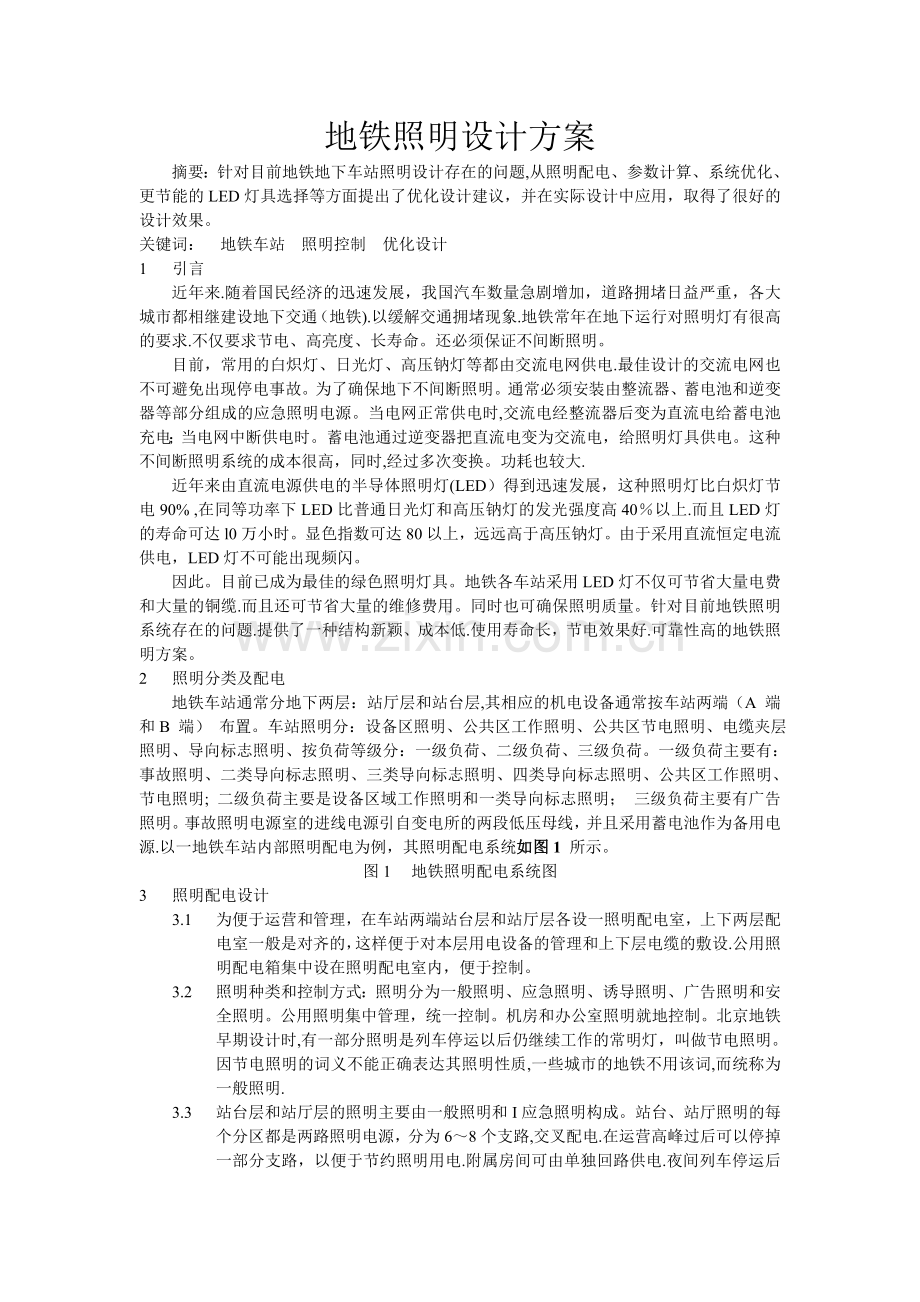

地铁照明设计方案.doc_第1页
第1页 / 共3页
地铁照明设计方案.doc_第2页
第2页 / 共3页
地铁照明设计方案.doc_第3页
第3页 / 共3页
亲,该文档总共3页,全部预览完了,如果喜欢就下载吧!
资源描述

1、地铁照明设计方案摘要:针对目前地铁地下车站照明设计存在的问题,从照明配电、参数计算、系统优化、更节能的LED灯具选择等方面提出了优化设计建议,并在实际设计中应用,取得了很好的设计效果。关键词:地铁车站照明控制优化设计1 引言近年来.随着国民经济的迅速发展,我国汽车数量急剧增加,道路拥堵日益严重,各大城市都相继建设地下交通(地铁).以缓解交通拥堵现象.地铁常年在地下运行对照明灯有很高的要求.不仅要求节电、高亮度、长寿命。还必须保证不间断照明。目前,常用的白炽灯、日光灯、高压钠灯等都由交流电网供电.最佳设计的交流电网也不可避免出现停电事故。为了确保地下不间断照明。通常必须安装由整流器、蓄电池和逆变

2、器等部分组成的应急照明电源。当电网正常供电时,交流电经整流器后变为直流电给蓄电池充电;当电网中断供电时。蓄电池通过逆变器把直流电变为交流电,给照明灯具供电。这种不间断照明系统的成本很高,同时,经过多次变换。功耗也较大.近年来由直流电源供电的半导体照明灯(LED)得到迅速发展,这种照明灯比白炽灯节电90% ,在同等功率下LED比普通日光灯和高压钠灯的发光强度高40以上.而且LED灯的寿命可达l0万小时。显色指数可达80以上,远远高于高压钠灯。由于采用直流恒定电流供电,LED灯不可能出现频闪。因此。目前已成为最佳的绿色照明灯具。地铁各车站采用LED灯不仅可节省大量电费和大量的铜缆.而且还可节省大量

3、的维修费用。同时也可确保照明质量。针对目前地铁照明系统存在的问题.提供了一种结构新颖、成本低.使用寿命长,节电效果好.可靠性高的地铁照明方案。2 照明分类及配电地铁车站通常分地下两层:站厅层和站台层,其相应的机电设备通常按车站两端(A 端和B 端) 布置。车站照明分:设备区照明、公共区工作照明、公共区节电照明、电缆夹层照明、导向标志照明、按负荷等级分:一级负荷、二级负荷、三级负荷。一级负荷主要有:事故照明、二类导向标志照明、三类导向标志照明、四类导向标志照明、公共区工作照明、节电照明; 二级负荷主要是设备区域工作照明和一类导向标志照明; 三级负荷主要有广告照明。事故照明电源室的进线电源引自变电

4、所的两段低压母线,并且采用蓄电池作为备用电源.以一地铁车站内部照明配电为例,其照明配电系统如图1 所示。图1 地铁照明配电系统图3 照明配电设计3.1 为便于运营和管理,在车站两端站台层和站厅层各设一照明配电室,上下两层配电室一般是对齐的,这样便于对本层用电设备的管理和上下层电缆的敷设.公用照明配电箱集中设在照明配电室内,便于控制。3.2 照明种类和控制方式:照明分为一般照明、应急照明、诱导照明、广告照明和安全照明。公用照明集中管理,统一控制。机房和办公室照明就地控制。北京地铁早期设计时,有一部分照明是列车停运以后仍继续工作的常明灯,叫做节电照明。因节电照明的词义不能正确表达其照明性质,一些城

5、市的地铁不用该词,而统称为一般照明.3.3 站台层和站厅层的照明主要由一般照明和I应急照明构成。站台、站厅照明的每个分区都是两路照明电源,分为68个支路,交叉配电.在运营高峰过后可以停掉一部分支路,以便于节约照明用电.附属房间可由单独回路供电.夜间列车停运后把一般照明关闭,车站照明靠应急照明.3.4 应急照明:为确保车站出现故障时能顺利、安全地疏散旅客,在地下车站设置220V蓄电池组,在两路交流电源都失压的状态下向应急照明供电。地下铁道应急照明多为白炽灯,正常情况下由交流电源供电,当交流电源停电时自动切换到蓄电池组供电。这里可使用3W的白光LED灯,正常由交流220V电源供电,交流电源停电时自

6、动切换到蓄电池组供电.3W的白光LED灯与60W白炽灯的照度相当,而电功率却只有白炽灯的115左右,寿命也有白炽灯的10倍左右。应急照明在车站的站台、站厅及出人口为常明灯,不设集中控制,车站附属房间及设备用房采用就地控制。3.5 车站附属房间的单相插座以及站台、站厅层每隔30m设的单相安全插座,均由单独回路供电,并装设漏电保护开关.3.6 区间照明:单线隧道设置于行车方向左侧墙上,分工作照明和应急照明,每隔56m设一盏3W的白光LED灯,两种照明相间布置,工作照明和应急照明均由变电所交直流屏直接供电,区间工作照明由变电所控制.3.7 安全照明:站台板下安全照明采用36V安全电压,照明变压器设于

7、照明配电室内。3.8 地铁不同场所的照度要求:照明应力求实用、便于维修,并应依据不同场合要求与建筑形式相配合。为确保车站、区间的各项功能正常,地下车站照度标准见表2。平均照度(1x)应急名称低中高照明(1x)车站站厅、自动扶梯1502002505车站站台、办公室1001502005出人口通道、楼梯100150200S计算机房、控制室、控制中心15020025020配电室100-S各种机房100-5渡线、岔线、折返线轨面2025-12区间隧道10-0。5表2 地铁内照度标准值表3.9 地铁车站现主要以节能荧光灯(包括日光灯)为主。而在低损耗、高光效的LED灯具出现后,应尽量使用LED灯具作为主要

8、照明用灯。4 区间照明及灯具4.1 地铁车站之间的隧道段叫做区间.区间照明即是地铁的隧道照明。区间照明分工作照明和应急照明,照明灯具布置在行车方向的左侧上部墙壁上,每隔5到6m布置一盏照明灯具.工作照明和应急照明相间布置,每隔两盏工作照明灯设置一盏应急照明灯,即每隔15m设一应急照明灯。工作照明用三相交流电源送电,应急照明正常由单相交流电源供电,交流电源故障时,由车站降压变电所自动切换到蓄电池组供电.区间每隔约120m设一工作照明箱及一应刀照明箱。每个照明箱出两回路,分别沿隧道方向各带约60m的照明灯具.4.2 区间照明灯具应具有防水、防尘、耐腐蚀的特点.灯具要适应地铁隧道内潮湿、有水、通风不

9、良的环境。要求密闭性能好(防护性能达到IP65),且散热良好。灯具清洁冲洗时不得进水.灯具结构要求简单,安装方便,维修和更换光源时操作方便。灯具要具有良好的防震性能,在地铁震动的条件下,以保证光源具有较高的使用寿命.灯具的光效率应大于60 lmW。灯具应具有一定的遮光性能,以避免对司机视觉造成影响.光源可采用3W的白光LED灯.采用节能型荧光灯光源时,应急照明灯要求能做到交直流两用,且瞬时启动,采用LED灯具是最好的选择.因为当应急照明时,变电所送出220V直流电源;正常照明时,变电所送出为220V交流电源。LED灯具功率仅3W,与60W白炽灯的光通量相当.而且LED灯具的寿命为50000小时

10、,而白炽灯的寿命仅为1000小时。经经济技术比较,采用LED灯具不仅可大大节省能源,而且可以节约运行维护费用。有着极大的优势.5 地铁站照明5.1 地铁站照明分为:车站站厅、车站站台、出人口通道、楼梯和办公室.照明亮度要求比较高,一般多采用40W的传统日光灯照明。灯具排列密度高,耗电量非常大,在电力供应正常情况下,需要24小时不间断照明。5.2 可改用12W的白光LED日光灯也代替传统40W日光灯。不仅可节约大量电力,因为LED光源的显色性高,照明效果也能得到大幅度提高。LED日光灯的使用寿命也远高于传统日光灯,还可以节省大量的维护费用。6 LED灯具与传统灯具对换表传统光源LED光源30W白

11、炽灯3W LED灯泡30W卤素射灯3W LED射灯13W节能灯3W LED灯泡20W节能灯筒灯6W LED灯泡40W节能灯筒灯10W LED灯泡20W日光灯6W LED日光灯40W日光灯12W LED日光灯150W金卤隧道灯50W LED隧道灯250W金卤隧道灯70W LED隧道灯400W金卤投光灯110W LED投光灯150W高压钠隧道灯50W LED隧道灯250W高压钠隧道灯70W LED隧道灯400W高压钠投光灯110W LED投光灯7 结论7.1 节能率高:平均有70以上的节能率。7.2 照明品质高:LED显色性比传统照明灯具高,有效的提高地铁内的照明品质。7.3 安全性好:LED灯具的工作温度一般在50度以下,不会有失火等危险出现。7.4 寿命长:LED灯具拥有5万小时的理论使用寿命,实测使用寿命也已达到5年以上。远远超过所有传统灯具。
