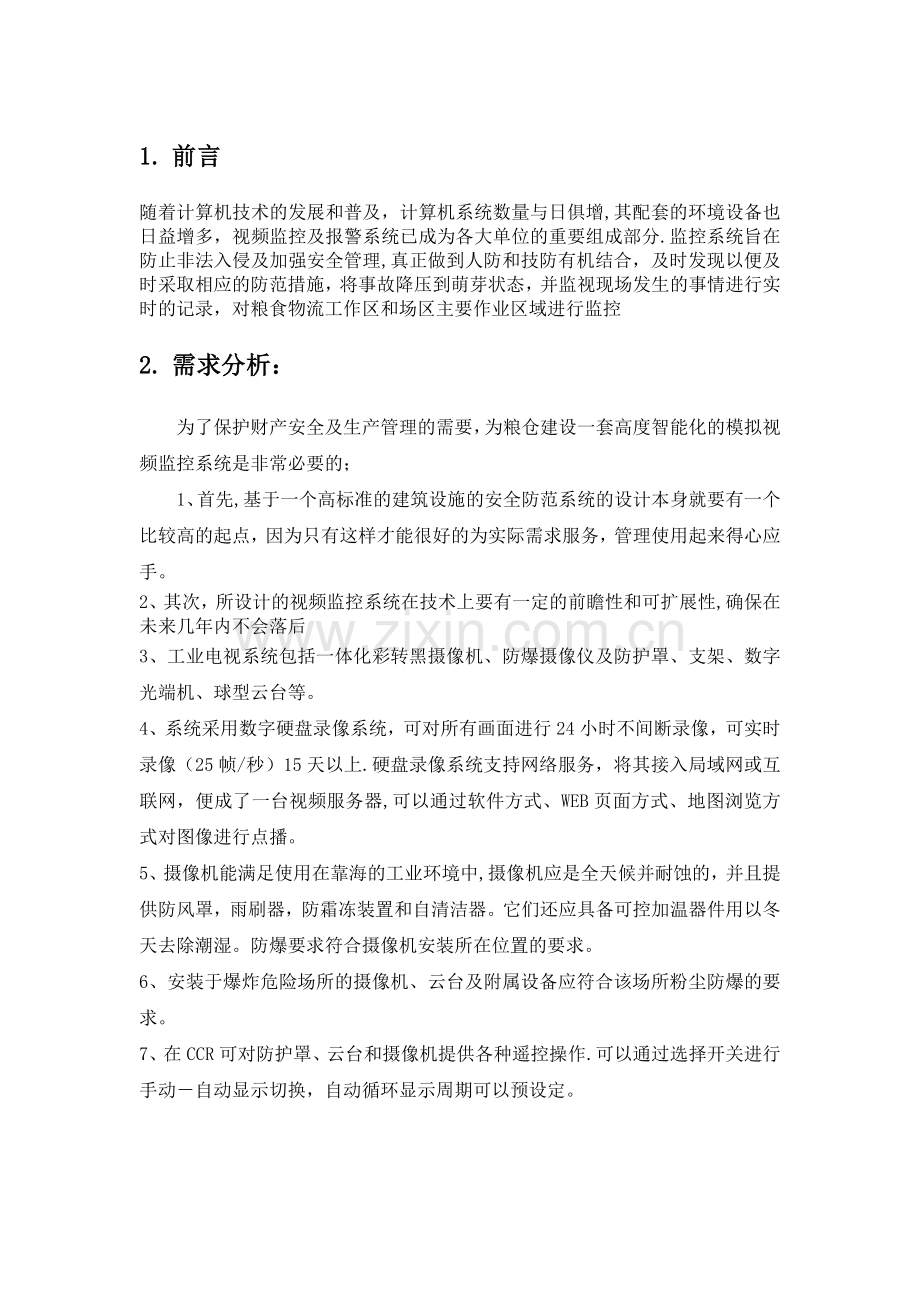

监控系统设计方案.docx

1. 前言随着计算机技术的发展和普及，计算机系统数量与日俱增,其配套的环境设备也日益增多，视频监控及报警系统已成为各大单位的重要组成部分.监控系统旨在防止非法入侵及加强安全管理,真正做到人防和技防有机结合，及时发现以便及时采取相应的防范措施，将事故降压到萌芽状态，并监视现场发生的事情进行实时的记录，对粮食物流工作区和场区主要作业区域进行监控2. 需求分析：为了保护财产安全及生产管理的需要，为粮仓建设一套高度智能化的模拟视频监控系统是非常必要的； 1、首先,基于一个高标准的建筑设施的安全防范系统的设计本身就要有一个比较高的起点，因为只有这样才能很好的为实际需求服务，管理使用起来得心应手。 2、其次，所设计的视频监控系统在技术上要有一定的前瞻性和可扩展性,确保在未来几年内不会落后3、工业电视系统包括一体化彩转黑摄像机、防爆摄像仪及防护罩、支架、数字光端机、球型云台等。4、系统采用数字硬盘录像系统，可对所有画面进行24小时不间断录像，可实时录像（25帧/秒）15天以上.硬盘录像系统支持网络服务，将其接入局域网或互联网，便成了一台视频服务器,可以通过软件方式、WEB页面方式、地图浏览方式对图像进行点播。5、摄像机能满足使用在靠海的工业环境中,摄像机应是全天候并耐蚀的，并且提供防风罩，雨刷器，防霜冻装置和自清洁器。它们还应具备可控加温器件用以冬天去除潮湿。防爆要求符合摄像机安装所在位置的要求。6、安装于爆炸危险场所的摄像机、云台及附属设备应符合该场所粉尘防爆的要求。7、在CCR可对防护罩、云台和摄像机提供各种遥控操作.可以通过选择开关进行手动自动显示切换，自动循环显示周期可以预设定。3. 设计依据和指导思想3.1 本方案设计依据： 智能建筑设计标准（GBT 50314-2000) 视频安防监控系统工程设计规范（GB50395） 智能建筑工程质量验收规范（GB50339) 城市住宅建筑综合布线系统工程设计规范(CECS/1192000） 建筑与建筑群综合面线系统工程设计规范（GB/T50311-2000） 民用建筑电气设计规范（JGJ/T1692） 民用闭路监视电视系统工程技术规范（GB/50198-94) 系统接地的型式及安全技术要求（GB14050-93) 安全防范工程程序与要求(GA/T7594） 安全防范工程验收规则（GA/T3082001) 工业电视系统工程设计规范(GBJ 115) 安全检查防范系统通作图形符号(GA/74-94) 消防联动控制设备通用技术条件（GB 168061997） 火灾自动报警设计规范（GB5011698） 中国电气装置安装工程施工及验收规范 GBJ232-8 安全防范工程费用概算编制办法 GA/T70-94 工业电视系统工程设计规范 GBJ11587 电气装置安装工程电缆线路施工及验收规范 GB10568-92 国际ISO/IS11801及TIA/EEIA568工程标准 公安部监控设备安装规范 阿尔及利亚粮仓视频监控系统有关部们领导要求及现场平面图实际情况3.2 设计指导思想：监控系统能有效地随时把监控现场的信号及时送到监控中心和监控室,在监控中心和监控室能实时观察监控现场是否有异常情况,从而使阿尔及利亚监控系统控制中心在安全及安全管理上做出及时的处理。性能、功能先进设备选型保证技术相对领先，性能可靠，操作简便、实用,维护简单，性能价格比最佳，并留有完备的扩展余地。设备均采用目前领先技术和生产工艺制造.操作简单实用实行人防、技防相结合，采用高科技手段，进行智能化设计，尽量减少系统操作的复杂性.所有的操作人员只需要简单的培训即可熟练使用。外观效果美观所有前端装置安装均考虑安全性、隐蔽性及美观性.4. 设计原则本项目方案设计遵循技术先进、功能齐全、性能稳定、节约成本的原则.并综合考虑施工、维护及操作因素，并将为今后的发展、扩建、改造等因素留有扩充的余地。本系统设计内容是系统的、完整的、全面的；设计方案具有科学性、合理性、可操作性.其具有以下原则：4.1 系统先进性：当今科学技术发展迅速，新技术、新产品层出不穷，若花巨资建成一个一到两年之内就要淘汰的落后系统，对于任何建设单位都是一种极大的浪费,也会影响到其安全保卫工作。所以本系统设计方案将系统和设备的技术先进性放在非常重要的地位：1）系统的技术性能和质量指标应达到国际领先水平;同时，系统的安装调试、软件编程和操作使用又应简便易行，容易掌握,适合中国国情和本项目的特点。该系统集国际上众多先进技术于一身,体现了当前计算机控制技术与计算机网络技术的最新发展水平,适应时代发展的要求。2)系统的先进性首先体现在技术设计思想上，只有系统设计结构的先进才有整个系统先进的基础.本方案采用当今最先进的模块化、开放式、集散分布式的系统设计思想，确保系统最大限度地可靠性和灵活性。3）采用当前领先的技术和设备构造整个单位的安全防范系统，充分利用目前成熟的数字化安防技术和设备，确保本系统在建成时处于先进的行列。4.2 系统可靠性可靠性是本系统设计中的关键，尤其是本工程针对大中型监控的特殊性,可靠性更为重要，只有可靠的技术和设备才有可能发挥出其先进的功能和优势。为此在制作本方案及选用产品时,我们主要考虑以下几点:1、在系统设计和设备选型中首先要考虑技术和设备的成熟性，只有经过大量实际运用的技术和设备才可能说成熟，才具备一定的可靠性。2、采取集散型、分布式系统构造和控制方式，从系统设计的结构形式和控制方式的角度来提高系统总体的可靠性，分散故障风险，降低系统的整体故障的可能性。3、采用光纤作为主要信号传输，是整套系统的图象在传输过程中不会出现延时和丢针现象，不影响或受外界的其他信号干扰，从整体性能和安全方面得到保障。4、从整个生命周期全盘评价选用设备的质量。选用便于系统建造施工的质量控制、运行故障率低、维护维修方便快捷的设备,以降低系统和设备生命周期的平均故障率。4.3 开放性以现有成熟的产品为对象设计，同时还考虑到周边信息通信环境的现状和技术的发展趋势,可以消防、防盗、聚光系统实现联动,具有RJ45网络通讯口，可实现远程控制。4.4 保留足够的扩展容量该项目设备的控制容量上保留一定的余地，以便在系统中改造新的控制点；系统中还保留与其他计算机或自动化系统连接的接口；也尽量考虑未来科学的发展和新技术的应用。4.5 提高监管力度与综合管理水平本项目系统设备控制需要高效率、准确及可靠。本系统通过中心控制系统对各子系统运行情况进行综合监控，时时动态撑握监视及报警情况.闭路电视监控大大减少劳动强度，减少设备运行维护人员;另外，系统的综合统筹管理可使设备按最优组合运行,在最佳情况下运行，既可节能，又可大大减少设备损耗，减少设备维修费用，从而提高监管力度与综合管理水平。4.6 系统适用性： 可靠性、先进性与实用性往往难以调和，可靠不一定方便，先进常常意味着价高，物超所值也难免力所不能及，面对相互有一定程度的矛盾，我们在制定设计方案时以是否适用于阿尔及利亚粮仓视频监控系统后期的应用做为最大原则。我们合理、全面、综合评估了该系统在阿尔及利亚粮仓视频监控系统的重要地位、影响、功能、投资规模、生命周期、安全要求,估算该安全防范系统最合理的投入规模,根据我方丰富的设计、工程经验,对安防技术的水平、发展趋势、技术和设备市场的充分了解,在综合平衡的基础上,以量体裁衣的方式做出针对性的系统设计和设备选型,能最大的满足阿尔及利亚粮仓视频监控系统监对安全防范系统的各方面要求。5. 视频监控系统技术方案为解决阿尔及利亚粮仓视频监控系统视频能够集中监控问题和实现阿尔及利亚粮仓视频监控系统智能化管理及安全防范的需求，我公司项目组经研究决定采用先进的计算机技术、网络传输技术、光纤传输技术、图像处理技术等，来实现安全及防范管理。只有在安全稳定的环境内，各监控区域内人员、设备、机械等工作才能得以开展,并确保其质量,从而尽量避免事故带来的经济和声誉上的损失。安全管理离不开先进的安全防范设施，因此必须充分利用各种先进的安全防范系统，提高保安工作的自动化程度和工作效率，减少冗余人员，降低运营成本.本视频监控系统可以直观有效地显示和控制各区域，提高工作人员的自律意识和安全意识等问题，同时也将提升阿尔及利亚粮仓视频安防系统的管理能力。5.1 采集系统视频监控系统采用全模拟IP构架设计，实现全方位、智能化视频监控。前端视频监控点建设的好坏，直接影响整个安防系统建设的成效。系统设计应结合现场环境特点,选择与之匹配的监控摄像机，并做好严格的防雷接地和供电保障措施。前端监控点模拟图像通过监控专网传输到各监控中心，进行24小时实时录像存储和轮巡显示，保证在突发事件发生时,能够调用现场实时图像信息进行指挥和调度。具体建设规格如下：1）、前端采用一体化球型云台，在前端监控点实现图像采集和高清数字编码;2）、根据监控点数量设置相应的客户端PC接入视频监控平台，以便进行视频的各种操作；3)、每路高清晰度录像保存时间要对所有画面进行24小时不间断录像，可实时录像（25帧/秒)15天以上；5.2 传输系统本系统采用全网络化，整套系统传输现有或新建网络、模电光纤传输信号。通过局域网WAN划分实行不同的IP控制网络段。实现分区域化的模拟IP地址查询、控制、管理。1、建立集中管理监控中心，配置视频综合监控平台、应用服务器、流媒体转发服务器、数字硬盘录像机、大屏幕显示。数字硬盘录像机可以将输出的视频信号存储在硬盘上，可以设置视频移动侦测报警录像、传感器录像等多种策略，通过录像记录可以充分保护阿尔及利亚粮仓视频监控系统的财产安全；大屏幕显示部分可以将前端视频信号、录像机视频信号。2、在有关部门领导的办公室,客户端软件，来观察现场实际情况。3、阿尔及利亚粮仓视频监控系统的主要部位1、 提升塔2、 仓项；3、 汽车发放站4、 地磅5、 大门并对重点部位进行24小时监控.确保安装的设备稳固和图像的清晰度,满足对大范围场景的观测。4、其他场所安装模拟一体化球型机，造型美观，应用的场合比较广泛；而在风力大、视角大、环境比较恶劣、适用各种环境和场所.5.3 显示系统根据阿尔及利亚粮仓视频监控系统大屏幕建设需求，结合公司多年的工程经验，既要做到完美的显示效果，又要兼顾运行过程中的经济实用性,电视墙采用46寸16:9液晶监视器组成，单屏规格为：1024（宽）mm580（高）mm，共32台液晶监视器组合方式，双色LED屏显示面积约为1024mm580mm.电视墙主要用于显示监控视频、网络视频信号、内部场所监控等视频图像、计算机数据等信息。每台监视器显示器的画面、功能可任意定义,图像清晰度高、色彩鲜艳逼真、显示速度快、监视器显示调出画面反应时间短。图像无干噪点、画面稳定.5.4 视频监控系统：视频监控系统主要任务是对建筑物内重要部位的事态、人员等动态状况进行宏观监视、控制，以便对各种异常情况进行实时取证、复核,达到及时处理目的。本系统24小时全天候监控,球机能够水平360连续旋转，垂直180翻转；系统具有移动侦测功能；系统中的各监控点能清楚查看监视区域内的可疑事件、可疑人员的活动，可疑物体的移动；视频监控客户端或终端上，可以实现多画面的显示，多个画面之间的操作相互独立.可以多路回放，也可以部分画面显示实况、部分画面显示回放。=支持不同画面的显示方式:1、4、6、9、16画面等方式；还可以支持6、8、10、13、14、17、22、25画面多种规格画面的组合显示方式；用户可以选择中屏显示和全屏显示两种显示方式；主码流子码流切换功能:在预览列表树和预览窗口的右键菜单中添加主子码流切换功能，点击码流切换，进行主码流子码流的切换。具备视频自动复位功能：即可对监控点的摄像机设定默认监视状态,正常状态下摄像机保持默认状态，在控制完成的可设定的时间段内恢复默认监视状态。轨迹控制:可以添加多条轨迹，并可自定义轨迹名称保存至中心数据库，针对单条可以开始录制，停止录制，开始调用,停止调用，并可显示当前操作状态，可以添加或删除调用轨迹；视频预案功能：实现播放预案配置，主子码流，画面分割，每个画面对应通道等。可设置视频跟踪预案，在不同的时间自动控制快球转换到需要重点监控的部位.图像的电子放大功能:浏览图像时，选择电子放大功能,可以对某区域的图像画面进行放大,放大到整个窗口。双屏预览：可以支持一机双屏。实时视频点播:可对指定的设备、指定的通道进行实时图像视频操作,可完成图像显示、缩放、抓拍和录像等功能。视频切换：可以实现图像的手动切换、定时切换、分组切换、分组轮巡切换和报警切换等功能。群组定义：可将当前播放的图像定义成群组或自定义挑选视频组成群组，并可将群组再编辑成群组轮巡。云台控制：具有云台方向控制和云台转动速度调整功能；摄像机变倍，焦距,光圈调整功能；支持云台开关控制，如雨刷,灯光等开关控制；支持预置点控制，可设置快球的巡航路线。具备多种云台控制模式，即可通过传统的云台控制面板来控制，又可以在图像上点击和移动鼠标来控制云台。视频存储：可以对指定的现场音视频信息进行记录或通过编程定时记录；系统能同时记录与资料相关的检索信息，包括视频通道、文件类型、时间对所有画面进行24小时不间断录像，可实时录像（25帧/秒)15天以上。视频区域放大：可对实时监控画面与录像回放图像中任意的区域进行局部画面放大查看，有针对性地查看监控画面中的每个细节。任务计划：可以按天、周、月、年、临时等周期设置弹出画面视频群组播放、自定义的声音播放、电视墙播放画面等任务。5.4.1 存储系统1) 具有手动录像、定时录像、移动侦测录像、等录像方式。2) 可设定录像文件存放路径,可对录像计划进行编辑.录像文件可按日期、设备编号、设备地址等生成文件夹、文件名。3) 具有本地及远程录像查询和回放功能,支持基于时段、地点、对象的选择回放，支持从1/4至8速的有级调整回放速率，支持暂停、重播。4) 录像回访时，系统自动跳过画面无变化的时间段，到达最近的画面变化点，进行播放。5) 能够直接进入文件夹下点击文件名播放，文件名中包含编码器、时间信息.6) 回放时可进行单画面、4画面、单进、单退、快进(1/2/4/8倍数）、剪辑、抓帧、下载等操作。支持即时回放、常规回放、事件回放、分段回放、标签回放功能。7) 即时回放功能(即,在预览画面时,发现有异常行为，值班人员可以立即回放刚才发生的情景录像）s 可以配置即时回放的默认,是按大小保存回放数据还是按时间保存回放数据；s 如果按时间保存可以选择时间长度，30s、1min、3min、5min，并可以自定义码率大小来粗略计算所需内存的大小s 如果按大小保存可以选择保存回放数据的大小：2M 、5M、10M。s 对于当前即时回放的录像数据可以进行保存。8) 常规回放：1、选择所要回放的通道，可以多通道同时回放；2、选择回放录像的日期和时间段;3、选择所要回放的录像类型，如：计划录像、动测录像、手动录像、报警录像；4、搜索相应录像,所要回放的录像片段,就会显示出来，不同类型的录像，会有不同的颜色区分;5、回放录像时，可对录像进行剪辑、抓图、回放录像上电视墙等功能.9) 分段回放：录像的分段回放，用来对同一路通道的录像资料,分为几个不同的时间片段来回放,方便快速的查找所要的录像段。10) 事件回放：用来根据事件进行录像的查找，事件类型是监控点的各类报警或者设备的输入报警，如：移动侦测，视频遮挡，设备外接的红外探头等各类报警事件。这些报警发生的时候，会有相应的报警录像产生，事后，可以根据报警的类型和时间去快速定位录像。11) 标签回放功能：支持对监控点的某段时间内录像数据添加标签，并对该段录像数据进行附加说明,并且可以对已经被标记的录像进行查询和回放。支持模糊查询录像数据标签信息，方便对重要视频信息的查找，同时支持对录像数据标签的删除功能.12) 配置录像存储位置：预先配置录像存储方式、码流类型及存储的位置,选择录像的存储盘，进行预分配；13) 录像计划模板编辑：用来配置录像的时间，时间段,和录像计划,通道的录像计划通过模板来配置。14) 支持录像计划和补录功能每一个录像组可以具有自己的录像计划，每次录像过程中，系统都会纪录录像的执行时间，系统的维护服务器，根据预定计划和实际的执行情况的差异性,可以计算出需要补录的时间段。补录系统将自动从合适的DVR下载缺少的录像信息。当录像计划改变时，早先的计划将被纪录下来，系统能够自动辨别补录参照改变之前还是改变之后的计划。s可配置是否执行补录任务，当存储服务器检测到通道所在设备连接异常就登记补录信息，一旦设备连接正常，就开始执行补录。15) 清盘策略和录像优先保留权s当系统发现存储的容量超过（25帧/秒)15天以上时，将开始启动清盘任务，维护服务器将定时检查磁盘的情况,进行磁盘的清理、自动导出等功能。16) 录像文件锁定及解锁功能支持在录像点播过程中，对关键录像进行锁定，防止关键录像文件被覆盖，能够设定存储服务器上能被锁定的百分比例上限；可以通过监控点过滤查看，选择需要查看指定通道和时间范围内的锁定文件。s可对指定通道和时间范围内的录像解锁，可进行单个或批量的解锁。17) 录像完成后提示录像结果功能18) 秒级定位：高精度、灵活的录像搜索引擎,录像回放可精确定位到秒级。录像管理，用来管理录像的存储,包括对前端设备的录像计划配置，集中存储的录像计划配置。5.4.2 客户端l 灵活界面：人性化界面,操作方式上简单、多样化，能快速上手，多页面、多面板，都可手动拖动摆放、设定隐藏、显示或自动隐藏。l 自定义布局:界面布局可以跟用户绑定，每个用户都可以使用自定义的界面布局。l 提供1/4/8/9/12/16/25多分屏画面显示。l 多任务多屏显示:任意指定多个监视器屏幕同时显示各种页面，实时视频图像播放、录像回放、浏览电子地图等各种功能同时运行。l 锁屏：可对客户端界面进行锁屏，锁屏后只能观看不能操作，输入密码后可解锁。l 资源搜索：需具备多种方便快捷的资源查找模式，支持准确查找、模糊查找，还可以通过输入监控点名称(汉字）拼音的首字母（国人习惯)进行快速查找。l 多种客户端模式:支持C/S、B/S结构,B/S模式下要求客户端要能不需修改IE的任何安全设置即可正常使用，不受IE参数设置局限,方便领导使用。l 客户端自动更新:当服务器有新的软件版本发布时,客户端能自动升级更新，更新速度快，自动升级过程方便快捷，不影响服务器运行。l 手机客户端：通过各种无线信号（GPRS、CDMA、3G、WIFI）在手机上实现视频传输、视频切换、云台控制等功能操作。5.4.3 ITV管理任意模式组合：支持多个电视墙服务器组合成任意布局模式的电视墙并可在同一界面进行控制.多种上墙方式：支持模拟矩阵上墙、数字解码卡硬解码上墙和电脑多头显卡软解码上墙。多种控制方式:支持电视墙手动切换、定时切换、分组切换、分组轮巡切换和报警切换。上墙云台控制:对上墙的视频可进行云台方向、转动速度、摄像机变倍，焦距，光圈、云台开关、预置点、巡航路线等控制.报警排队切换：可设定一组监视器参与报警联动排队切换，最新联动的图像始终显示在第一个，其他较早的报警图像自动排队显示，最早的报警图像将被踢出队列，此功能结合自定义报警声音提示可完美解决报警频繁时无法在电视墙上准确看到最新报警图像的问题.6。主要设备选型6.1彩转黑一体化摄像机规格型号：WVCZ372设备参数 松下模拟高清一体式摄像机，工业级嵌入式架构; 水平清晰度 650 TV线。 540倍变焦（27倍光学变焦和20倍电子变焦）。 最低照度 彩色模式：0.5Lux（灵敏度提升关) 0.001Lux(灵敏度提升512倍） 黑白模式：0。04Lux（灵敏度提升关） 0.00008Lux（灵敏度提升512倍） 日夜转换功能（带滤光片)。 自动聚焦镜头。 具有256个预置位置。 DNR(数字降噪）功能。 可以选择背光补偿(BLC)模式。 512倍电子灵敏度提升。 信噪比为52dB，提供自然图像。 具备图像翻转和镜像功能. 内同步。6。2一体化球型云台规格型号:DS2AM1514设备参数 H系列720线；0。02Lux/F1.6（彩色）,0.002Lux/F1。6（黑白）；4mm - 92mm，23倍光学；智能运动跟踪；3D降噪；宽动态;巡航；花样扫描；守望；IP66；电源：AC24V；3065（室外）； 采用高性能传感器, 图像清晰 支持智能运动跟踪功能 精密电机驱动， 反应灵敏, 运转平稳, 精度偏差少于0.1度， 在任何速 下图像无抖动 支持RS485控制下对HIKVISION、PelcoP/D协议的自动识别 支持三维智能定位功能, 配合DVR和客户端软件可实现点击跟踪和放大 支持多语言菜单及操作提示功能, 用户界面友好 支持数据断电不丢失 支持断电状态记忆功能, 上电后自动回到断电前的云台和镜头状态 支持内置温度感应器, 可显示机内温度 支持防雷、防浪涌、防突波 室外球达到IP66防护等级 支持3D降噪 支持RS-485线路故障诊断功能 支持定时任务预置点/花样扫描/巡航扫描/水平扫描/垂直扫描/随机扫描/帧扫描/全景扫描/定时校正等功能 支持区域扫描和显示, 球机在设定的区域设定的时间内没收到控制命令就执行区域扫描, 并显示区域名称 支持同轴视控(PELCO_C,HIKVISION_C协议)功能6。3数字硬盘录像机产品型号： DH-DVR1604HGS-E产品特性 所有模拟通道支持960H实时编码（高线数、更清晰)； 支持TV、VGA、HDMI同步输出，VGA与HDMI视频输出分辨率最高达19201080； 支持动态检测多区域不同灵敏度不同阀值的配置，监控更加灵活； 支持预览图像与回放图像的电子放大; 支持配额录像、多路录像同步回放； 支持按事件查询、回放、备份录像文件，支持图片本地回放与查询； 支持录像回放时智能搜索功能； 支持8个SATA接口，支持eSATA磁盘柜扩容； 支持NTP(网络校时)、SADP（IP自动搜索)、Email（邮件服务）、UPNP（通用即插即用)、SNMP（网管服务）。3T硬盘1块.6。4 46寸液晶监视器产品概述： 大华DHL49-S200系列采用LED背光显示屏，与CCFL背光相比能有效节能高达45%左右。产品拥有USB内置多媒体播放器、画中画、双画面,可选配3GSDI、WiFi、DisplayPort、SD卡功能，拥有强大的显示功能 功能特点 工业级宽视角面板，适合724小时连续工作 领先算法技术，色彩靓丽、逼真 FHD高清分辨率，画质清晰 画面快速响应，真正无拖尾 自带3D梳状滤波器和3D降噪 自动消除残影功能，保护液晶屏的长期使用 专业散热设计，延长设备使用寿命 高对比度、高亮度，极大的提高画面层次，更好的表现细节 支持多种信号输入 遥控、软件控制，支持远程开关机 亮度智能控制,节能环保6。5解码器产品简介DH-NVS0404DH系列的视音频解码器是专为大型电视墙的部署与管理而设计的解码器，采用Linux操作系统，Netra处理器,运行稳定可靠。DHNVS0404DH支持720P及以下分辨率网络视频的解码；支持VGA，BNC两种接口解码输出；支持多种网络传输协议、多种码流的传输方式，为大型电视墙解码服务提供强有力的支持。功能特性 强大的解码显示能力、完备的运维管理、丰富的集成能力 支持VGA,HDMI和TV辅助输出 支持MPEG4/H。264/MJPEG标准网络视频流解码 支持 28 个 D1 图像解码输出，14个720P 图像解码输出，24个960H，7个1080P25fps图像解码输出。 支持22拼接模式 支持解码轮巡； 支持真正的全高清显示，支持1920x1080，1280x1024，1280x720和1024x768四种显示分辨率 支持主动解码和被动解码两种解码模式 支持smart IPC，支持多参考帧的码流 支持远程录像文件的解码输出 支持10M/100M/1000M自适应以太网接口 支持跨浏览器的WEB 3。0，同时对WEB上的配置进行调整 融合屏的3。2的界面更加人性化，操作与windows操作一致 将GB28181作为通用界面 加强用户的保密等级：HTTP的MD5加密,HTTPS和SSL证书认证，TELNET的密码修改同步应用的用户账号管理 采用标准网络协议和标准压缩算法,在各种平台上轻松实现互联互通 标准1U机箱，美观大方支持6.6 6.77项目管理及施工组织5.4.4 管理力量及劳动人员安排计划5.4.4.1 管理机构的组成为了确保阿尔及利亚粮仓视频监控系统高质量地有效实施，参照ISO9001的管理思想，我公司将从工程设计、工程实施、工程质量监督和变更控制等角度组成相应的项目管理体制.我司将成立一个具有丰富工程设计、实施经验及工程项目管理经验的精干人员组成的“阿尔及利亚粮仓视频监控系统”项目部，全面负责工程项目的设计、施工、管理和协调工作.现场组织架构:5.5 质量保证体系及措施7质量检验评定的依据在本工程项目质量控制中，要对施工过程质量进行控制，也要对最终产品的质量进行控制。因此,质量控制的依据应体现这两部份质量控制的要求，要重点对材料、配件、设备的质量进行控制和对工序质量进行控制，除了共同的合同文件、设计文件以外,还有各种专门的技术性法规或其他规定。7质量保证体系在项目经理领导下，由质量管理工程师、技术负责人、质检员、施工队长组成质量保证机构。负责监督指导规程、规章、标准的执行，参加编制和审批质保措施计划、施工方案和技术措施，参加设计文件会审，重大事故调查分析、处理，质量培训教育和特殊工种考核，做好交工后服务工作.按照质保工作程序落实各级管理人员和操作者的工作范围和质量职能.施工管理人员和操作者，要掌握负责的工程项目概况。施工机具、检测设备、测量仪器、计量器具等质量保证措施的落实，为施工现场创造良好的施工条件。树立牢固的质量意识，严肃工艺纪律，把好工序质量关，克服质量通病，消除质量隐患.把好原材料、成品半成品质量关，凡是不符合规定指标的物资不得进入施工现场,并及时做出果断处理。对质量状况全面跟踪，对工序质量不漏检不误检。7质量保证措施按照质保工作程序落实各级管理人员和操作者的质量职能。施工管理人员和操作者，要掌握负责的工种项目概况。施工机具、检测设备、测量仪器、计量器具的保证,质量保证措施的落实，为施工现场创造良好的施工条件.建立系统工程的质量管理和质量保证体系，制定系统工程的质量方针和质量目标，强化与工程相关人员的质量意识，明确每个人在工程中的质量职责，加深对工程质量方针和质量目标的认识和理解。在工程实施过程中，实行质量责任制和质量否决权,从对供货商的选择到对材料和设备的质量把关、设计文件的控制和实施过程质量的监督管理，对出现的质量总是要坚持“四不放过”原则，不放松任一环节的质量控制，坚决制止对工程质量有不良影响的作业。制订详细而周密的工程实施总体质量实施计划,明确规定每一实施过程的质量控制内容、控制方式、质量要求和负责人，便于在整个工程实施中真正实现质量监督和管理。按方案设计和合同要求以及有关设计规范和标准监督系统的设计质量,并做好设计的组织、协调和沟通工作。做好对材料和设备质量的监督及检查工作。所有进场的设备、材料均具备检验合格证、质量认证证书或其他质量资质合格证明及有关技术资料。货物必须标识全面、清晰、质量资质证明齐全，经验收合格方能使用，经检验不合格的杜绝使用。加强对材料、设备和工具的管理工作，严格做好设备和材料的出入库手续,确保材料和设备在搬运、储存、安装等过程中不受损坏。指定专人做好施工质量的现场检查，详细记录检查的有关情况,及时反馈发现的问题并立即组织进行纠正。检查人员要熟悉设计文件和施工规范及标准,并认真执行.对系统检测、验收时发现的问题，应及时进行整改,对整改部分以及设计变更均要严格监督检查，彻底落实。加强对工程文档和资料的使用及管理情况的监督，确保工程所用文件的有效性、安全性，及时保存并适时归档工程所有的设计、施工、验证、评审等文件和记录。定期或不定期组织召开质量工作会或质量分析会，通报工程质量情况。对工程的隐患进行具体分析，提出预防控制措施.安全管理组织计划在本工程施工过程中，项目将严格执行三级教育制度，即项目总工、项目安全负责人向施工组长和部门负责人交底，施工组长、部门负责人和施工班组交底。安全管理组织计划图5.5.1 安全防护措施该工程应严格做好现场施工用电安全防护、现场机器安全防护,施工人员安全防护等安全防护工作.5.5.1.1 一般防护A.安全用电 施工用电原则执行一机、一闸、一漏电保护的三级保护措施。其电箱设门、设锁、编号、注明负责人； 照明使用单相220V 工作电压，室内指明主线使用单芯2。5mm 铜芯线,分线使用1.5mm 铜芯线; 机器设备必须执行工作接地和重复接地保护措施; 现场施工人员必须经过培训，考核合格后方可上岗.B。机器设备安全防护 施工现场各种机器设备要按照施工操作规范进行使用; 所有施工用设备不允许带病作业.C。施工人员安全防护 进场施工人员，必须经过安全培训教育； 施工人员必须遵守现场纪律和国家法令、法规、规定的要求，必须服从项目经理部的综合管理； 施工人员高空作业禁止赤脚、穿拖鞋施工； 施工人员不得任意拆除现场一切安全防护设施，如工作需要,必须经项目负责人同意方可; 施工人员工作前不许饮酒，进入施工现场不准嬉笑打闹； 施工人员应立足本职工作，不得擅自动用不属于本职工作范围内的设备；5.5.1.2 劳动保护凡属我公司雇用的现场工作人员，我公司一律根据作业种类和特点并按照国家的劳动保护法发给相应的劳保用品，包括安全帽、水鞋、雨衣，工作服、手套、手灯、安全带等.5.5.1.3 气象灾害的防护我公司非常重视气象部门提供的气象预报，一旦发现有可能危及工程安全和人身财产安全的灾害性预兆时，我公司将立即采取有效的预防措施,以确保工程和人身财产的安全及保证工程的按计划进行。5.5.2 建立安全教育制度坚持定期针对本项目情况公司组织安全会议。坚持每周一次宣传国家有关安全生产的方针、政策、法规等,组织职工学习安全工作规程和安全施工管理规定。5.5.3 文明施工5.5.3.1 文明施工纲要文明施工是我公司企业形象最直接的反映，是确保工程质量和施工安全是重要措施。为搞好现场文明施工和管理创建文明施工现场及清洁卫生的环境，实现工地标准化、现场化，确保施工现场文明、卫生、安全。5.5.4 环境保护措施 合理进行现场的布置,并增加必要的环保措施及环境防护，以减少对周边环境产生危害； 对周边环境进行协调，确保工程正常运行。5.5.5 验收标准有关的国家标准、专业标准、地方标准和国际标准。在本项目中,系统的测试验收主要参照以下标准规范：5.5.5.1 视频监控系统 智能建筑设计标准（GBT 503142000) 建筑智能化系统工程设计标准（DB32/1911998） 城市住宅建筑综合布线系统工程设计规范（CECS/119-2000) 建筑与建筑群综合面线系统工程设计规范（GB/T503112000） 民用建筑电气设计规范（JGJ/T1692） 民用闭路监视电视系统工程技术规范（GB/50198-94) 系统接地的型式及安全技术要求（GB14050-93） 安全防范工程程序与要求（GA/T75-94） 安全防范工程验收规则（GA/T3082001） 工业电视系统工程设计规范（GBJ 115) 安全检查防范系统通作图形符号（GA/74-94） 消防联动控制设备通用技术条件（GB 168061997） 火灾自动报警设计规范（GB5011698） 中国电气装置安装工程施工及验收规范 GBJ2328 安全防范工程费用概算编制办法 GA/T70-94 工业电视系统工程设计规范 GBJ11587 电气装置安装工程电缆线路施工及验收规范 GB10568-92 国际ISO/IS11801及TIA/EEIA568工程标准 公安部监控设备安装规范 阿尔及利亚粮仓视频监控系统有关部们领导要求及现场平面图实际情况5.5.6 验收资料在正式验收前，施工单位应向验收验收小组提交下列验收资料： 工程设计任务书 工程合同 正式设计方案 系统试运行报告 工程竣工报告 工程初验报告(含隐蔽工程随工验收单)系统检测报告 售后服务我公司一贯坚持以用户为中心、以服务满意为原则的宗旨.我公司高度重视阿尔及利亚粮仓视频监控系统，我公司愿倾全力在人员、技术、资金等方面保证工程各阶段的工作让用户满意。5.6 售后服务承诺 设备到货并验收后，我公司将提供税务部门提供的正式发票。 我们承诺，本次项目投标的所有产品，均通过合法、正规的渠道获得,并得到厂商的出厂检验报告、合格证书、原产地证书、保修单等，所有产品质量均符合招标文件中的要求，在工程验收合格之日起,即进入了售后服务期。 所有的设备，自调试、验收、合格之日起，提供三年的系统质保期。 质保期:在保修期内所有设备部件出现故障，都无偿维修和更换与原产品一致的设备。 在质保期内，我公司可根据用户需求免费提供软件升级 在质保期满后，即自行进入维保期。在维保期内进行的维修服务将收取产品的成本收费。
