多功能演播厅部光要求及标准.doc

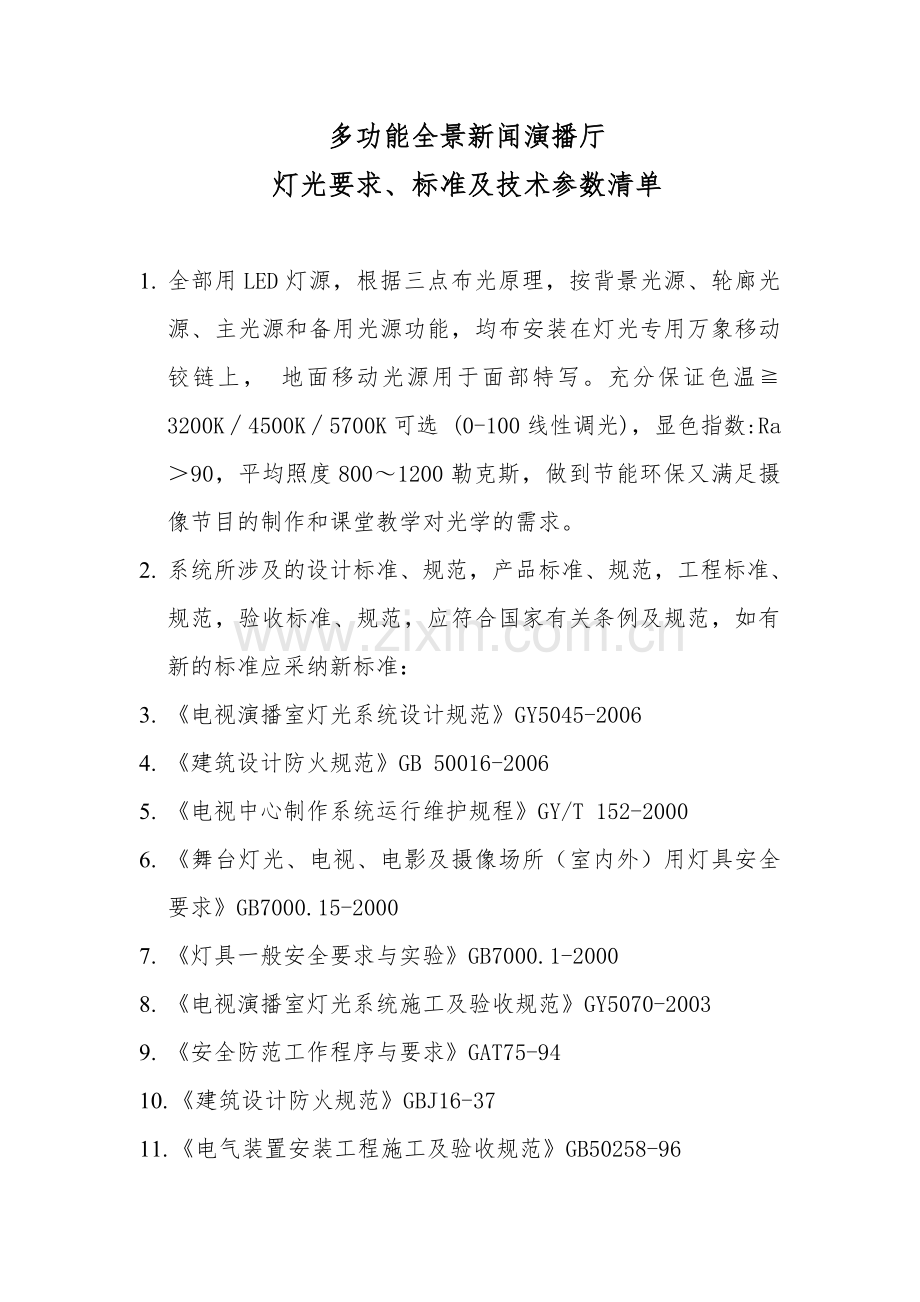

多功能全景新闻演播厅
灯光要求、标准及技术参数清单

1. 全部用LED灯源，根据三点布光原理，按背景光源、轮廊光源、主光源和备用光源功能，均布安装在灯光专用万象移动铰链上， 地面移动光源用于面部特写。充分保证色温≧ 3200K∕4500K∕5700K可选 (0-100线性调光)，显色指数:Ra＞90，平均照度800～1200勒克斯，做到节能环保又满足摄像节目的制作和课堂教学对光学的需求。
2. 系统所涉及的设计标准、规范，产品标准、规范，工程标准、规范，验收标准、规范，应符合国家有关条例及规范，如有新的标准应采纳新标准：
3. 《电视演播室灯光系统设计规范》GY5045-2006
4. 《建筑设计防火规范》GB 50016-2006
5. 《电视中心制作系统运行维护规程》GY/T 152-2000
6. 《舞台灯光、电视、电影及摄像场所（室内外）用灯具安全要求》GB7000.15-2000
7. 《灯具一般安全要求与实验》GB7000.1-2000
8. 《电视演播室灯光系统施工及验收规范》GY5070-2003
9. 《安全防范工作程序与要求》GAT75-94
10. 《建筑设计防火规范》GBJ16-37
11. 《电气装置安装工程施工及验收规范》GB50258-96

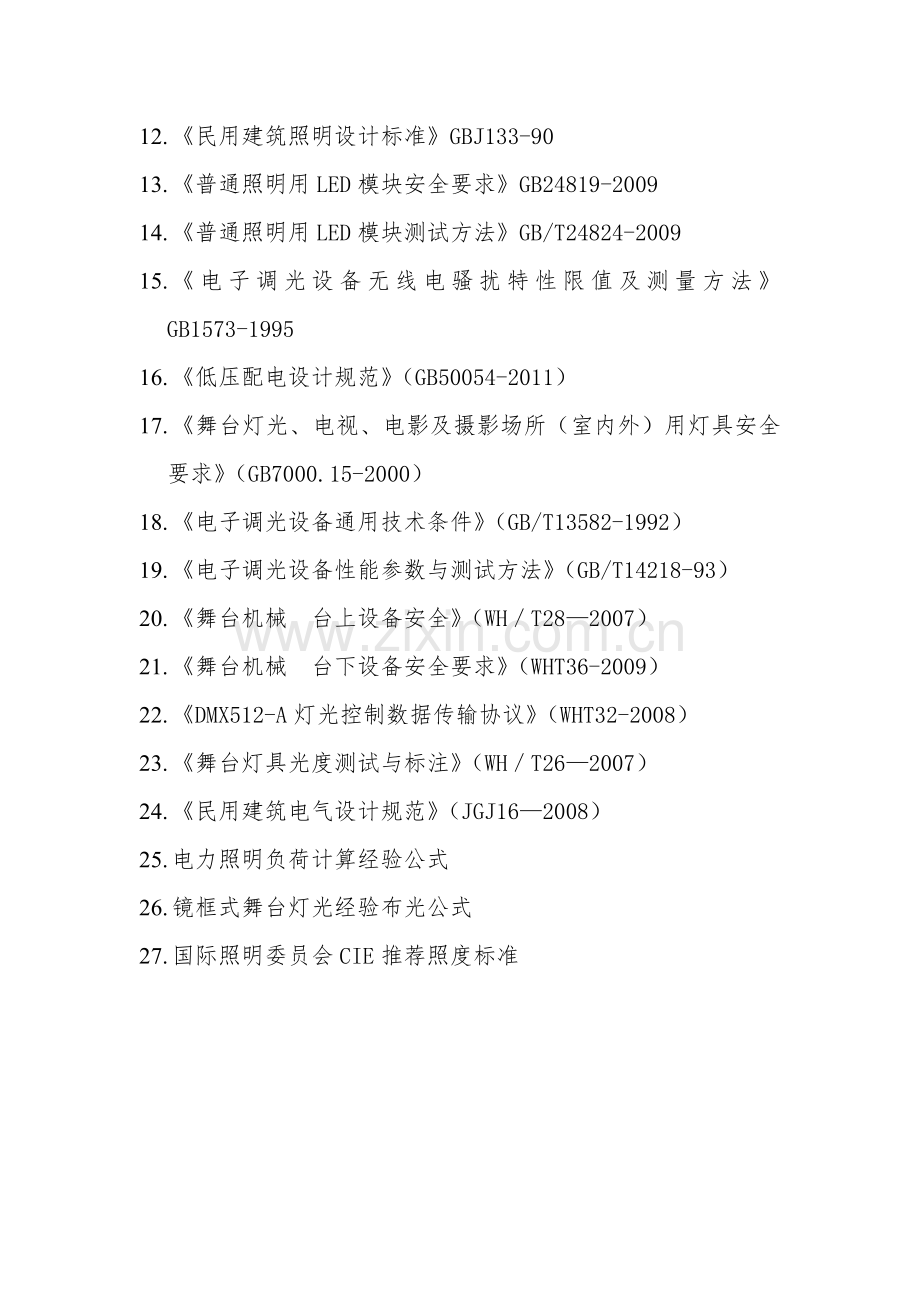

12. 《民用建筑照明设计标准》GBJ133-90
13. 《普通照明用LED模块安全要求》GB24819-2009
14. 《普通照明用LED模块测试方法》GB/T24824-2009
15. 《电子调光设备无线电骚扰特性限值及测量方法》GB1573-1995
16. 《低压配电设计规范》（GB50054-2011）
17. 《舞台灯光、电视、电影及摄影场所（室内外）用灯具安全要求》（GB7000.15-2000）
18. 《电子调光设备通用技术条件》（GB/T13582-1992）
19. 《电子调光设备性能参数与测试方法》（GB/T14218-93）
20. 《舞台机械　台上设备安全》（WH／T28—2007）
21. 《舞台机械　台下设备安全要求》（WHT36-2009）
22. 《DMX512-A灯光控制数据传输协议》（WHT32-2008）
23. 《舞台灯具光度测试与标注》（WH／T26—2007）
24. 《民用建筑电气设计规范》（JGJ16—2008）
25. 电力照明负荷计算经验公式
26. 镜框式舞台灯光经验布光公式
27. 国际照明委员会CIE推荐照度标准

技术参数及设计要求

序号
设备名称
技术参数
数量
单位
推荐品牌
1
LED平板柔光灯
LED平板柔光灯，采用了铝金属板材相结合工艺，轻薄设计，简约时尚。模块化结构设计，操作简便，易于日常维护。光源采LED ，使用寿命长达50000小时。采用高透光扩散板，光线柔和、均匀。无红外和紫外线、无眩光，比传统三基色荧光灯更节能。双层平衡导热技术，自然对流散热设计，热传导快，达到零噪音散热效果，充分的满足了电视台和演播室等用灯要求。LED数字平板柔光灯还做了对摄像机和摄影机色彩优化，适用于电视台、演播厅、会议室、摄影棚、多功能厅等场所场合。参数：额定电压:AC170～240V /50~60Hz； ×4COB 色温:3200K∕4500K∕5700K可选；色温偏差:±5%；显色指数:90；控制系统:DMX512；通道:4CH/8CH；调光:0～100%线性调光；操作界面：LED数码管显示；散热模式:自然对流；环境温度：-20℃～35℃；防护等级:IP23；遮菲:四叶型；尺寸:686×94.5×431.5mm
灯具附件：说明书1本；保险绳2条；铝合金灯钩2个；5米信号线1条
56
台
明道
SKY
PR
2
调光台
400个DMX通道，2个光隔离DMX输出端口。
最大可控制75个灯具。
支持控制40通道以内的电脑灯。
LCD中英文菜单显示。
2个光电数据控制轮，提供良好的手感和更长的运行寿命。
60个走灯程序，最大允许同时输出15个走灯程序。
100个组储存。
48个素材数据储存，12个储存键×4页，快速更改电脑灯颜色、图案、置数据
内置多种图形运行效果，可改变尺寸、速度、展开参数创建出无穷的变化。
提供电脑灯定位键，迅速定位所需控制的电脑灯。
内置超过8000种电脑灯数据资料，用户可建立新电脑灯资料库
网站免费提供最新的灯库及软件下载升级。
可用USB盘储存多个用户表演文件与系统备份文件，最新的灯库文件或控台软件可用U盘加载到控台。
走灯程序音乐触发功能。
1
台
韵鹏
力度
顾德
3
恒力铰链
恒力吊架采用铝合金制造，可调节吊架弹簧的固定点，吊挂不同重量的灯具，双铜簧片
56
只
与灯具同品牌
4
直通柜
箱体式 三相五线制
1
台
HDL
TLC
TGL
5
灯号牌
双色PVC
56
片

6
葡萄架（含现场保护防火安全措施）
防火、防锈处理 现场定制
1
套

7
主轨道
国标型材铝
52
米

8
灯具轨道
国标型材铝
128
米

9
万象滑车

48
个

10
灯具滑车

56
个

11
线缆滑车

168
个

12
轨道堵头

1
批

13
线缆固定扣

1
批

14
安装辅料及配套设施
符合灯具使用要求
1
批
