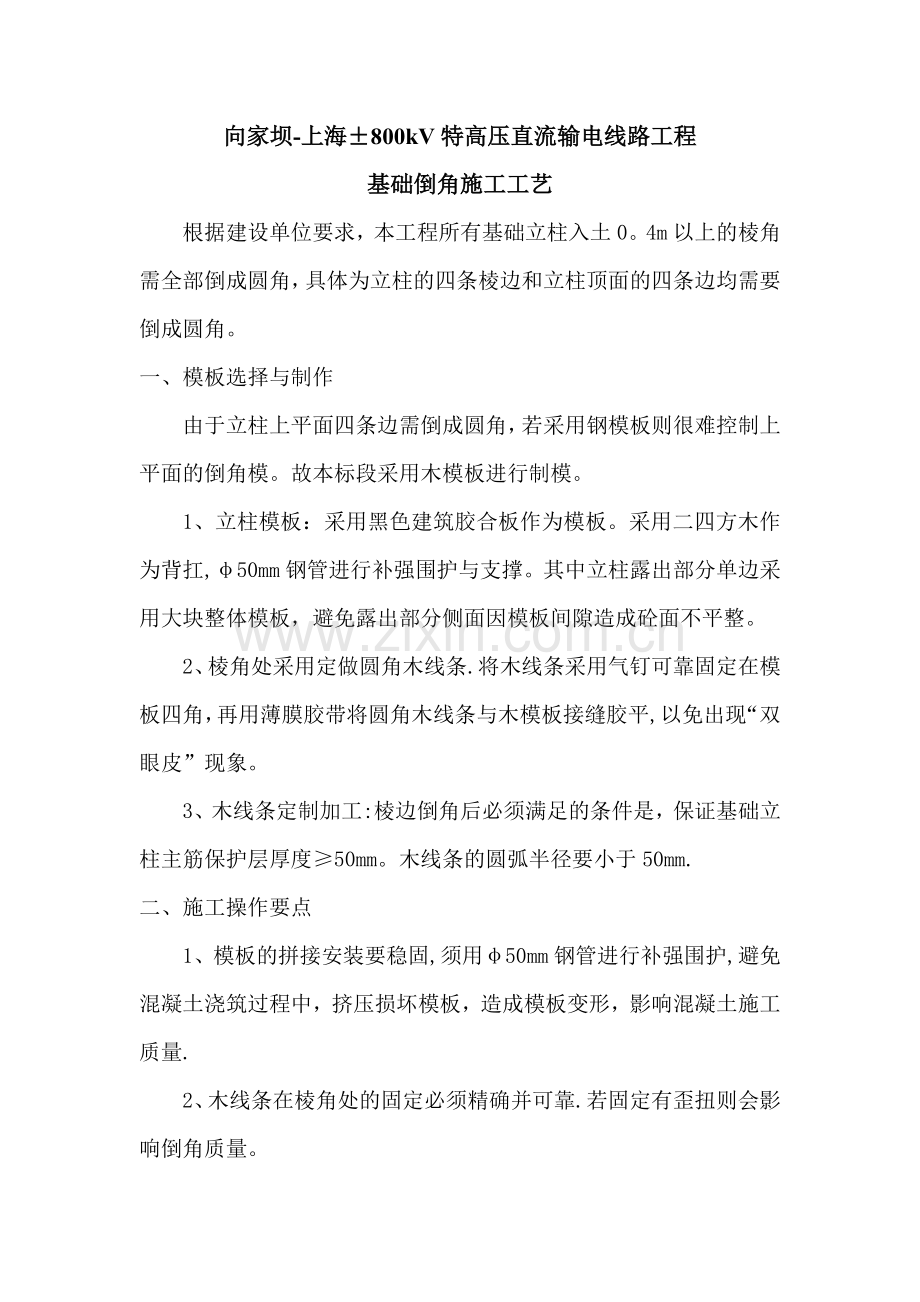

向家坝-上海±800kV特高压直流输电线路工程
基础倒角施工工艺
根据建设单位要求，本工程所有基础立柱入土0。4m以上的棱角需全部倒成圆角，具体为立柱的四条棱边和立柱顶面的四条边均需要倒成圆角。
一、模板选择与制作
由于立柱上平面四条边需倒成圆角，若采用钢模板则很难控制上平面的倒角模。故本标段采用木模板进行制模。
1、立柱模板：采用黑色建筑胶合板作为模板。采用二四方木作为背扛,φ50mm钢管进行补强围护与支撑。其中立柱露出部分单边采用大块整体模板，避免露出部分侧面因模板间隙造成砼面不平整。
2、棱角处采用定做圆角木线条.将木线条采用气钉可靠固定在模板四角，再用薄膜胶带将圆角木线条与木模板接缝胶平,以免出现“双眼皮”现象。
3、木线条定制加工:棱边倒角后必须满足的条件是，保证基础立柱主筋保护层厚度≥50mm。木线条的圆弧半径要小于50mm.
二、施工操作要点
1、模板的拼接安装要稳固,须用φ50mm钢管进行补强围护,避免混凝土浇筑过程中，挤压损坏模板，造成模板变形，影响混凝土施工质量.
2、木线条在棱角处的固定必须精确并可靠.若固定有歪扭则会影响倒角质量。

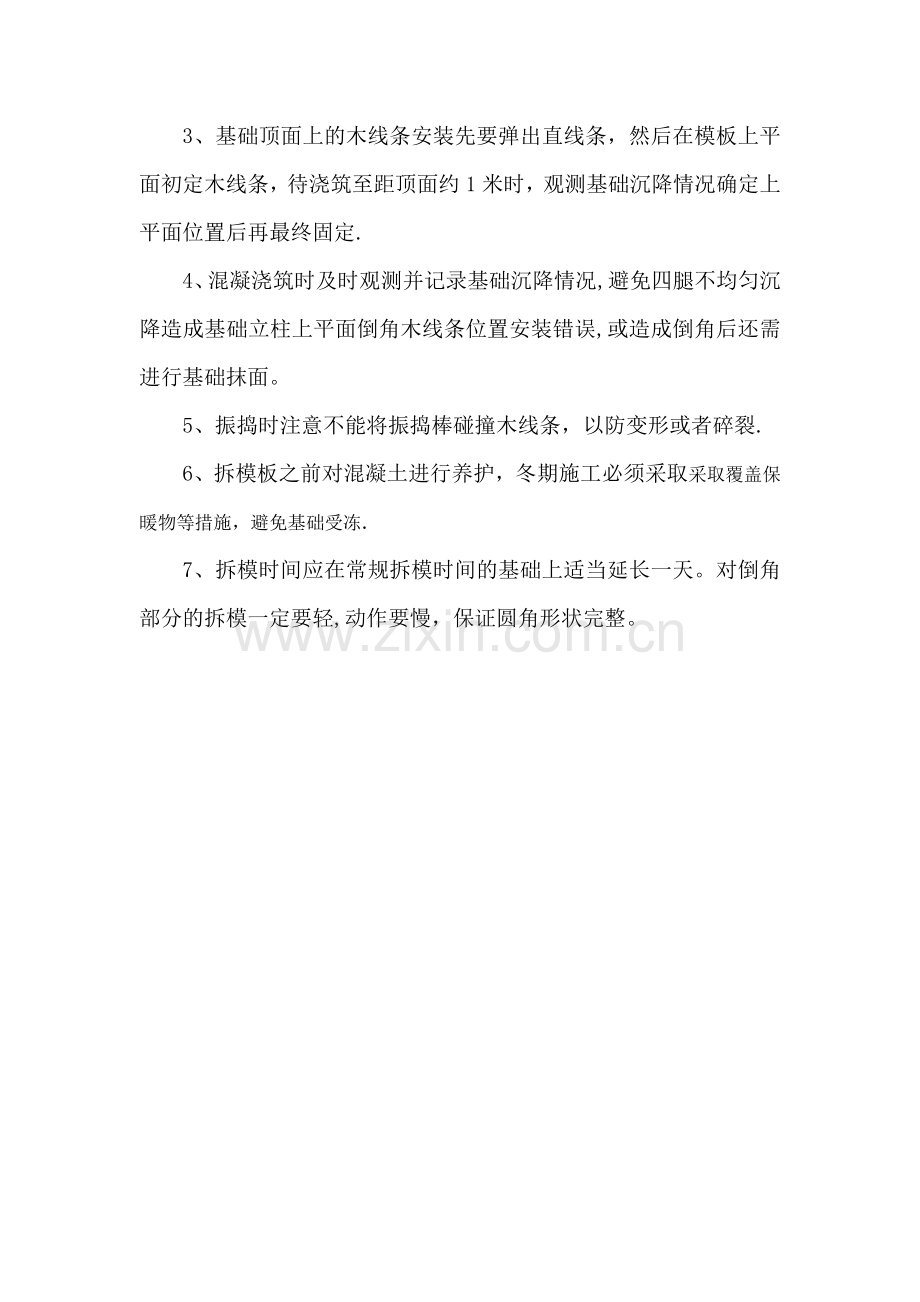

3、基础顶面上的木线条安装先要弹出直线条，然后在模板上平面初定木线条，待浇筑至距顶面约1米时，观测基础沉降情况确定上平面位置后再最终固定.
4、混凝浇筑时及时观测并记录基础沉降情况,避免四腿不均匀沉降造成基础立柱上平面倒角木线条位置安装错误,或造成倒角后还需进行基础抹面。
5、振捣时注意不能将振捣棒碰撞木线条，以防变形或者碎裂.
6、拆模板之前对混凝土进行养护，冬期施工必须采取采取覆盖保暖物等措施，避免基础受冻.
7、拆模时间应在常规拆模时间的基础上适当延长一天。对倒角部分的拆模一定要轻,动作要慢，保证圆角形状完整。
