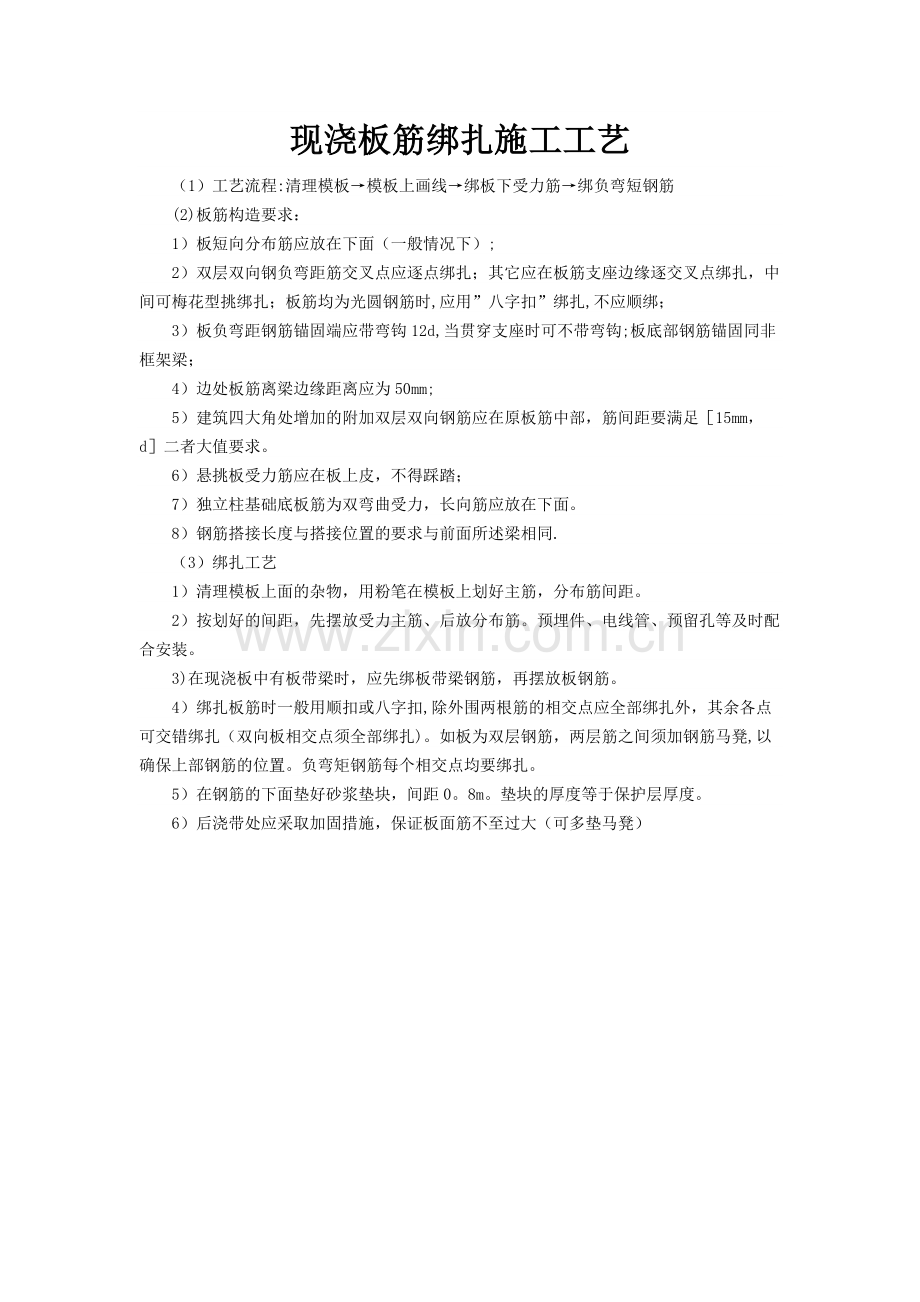

现浇板筋绑扎施工工艺
　　（1）工艺流程:清理模板→模板上画线→绑板下受力筋→绑负弯短钢筋
　　(2)板筋构造要求：
　　1）板短向分布筋应放在下面（一般情况下）;
　　2）双层双向钢负弯距筋交叉点应逐点绑扎；其它应在板筋支座边缘逐交叉点绑扎，中间可梅花型挑绑扎；板筋均为光圆钢筋时,应用”八字扣”绑扎,不应顺绑；
　　3）板负弯距钢筋锚固端应带弯钩12d,当贯穿支座时可不带弯钩;板底部钢筋锚固同非框架梁；
　　4）边处板筋离梁边缘距离应为50mm;
　　5）建筑四大角处增加的附加双层双向钢筋应在原板筋中部，筋间距要满足［15mm，d］二者大值要求。
　　6）悬挑板受力筋应在板上皮，不得踩踏；
　　7）独立柱基础底板筋为双弯曲受力，长向筋应放在下面。
　　8）钢筋搭接长度与搭接位置的要求与前面所述梁相同.
　　（3）绑扎工艺
　　1）清理模板上面的杂物，用粉笔在模板上划好主筋，分布筋间距。
　　2）按划好的间距，先摆放受力主筋、后放分布筋。预埋件、电线管、预留孔等及时配合安装。
　　3)在现浇板中有板带梁时，应先绑板带梁钢筋，再摆放板钢筋。
　　4）绑扎板筋时一般用顺扣或八字扣,除外围两根筋的相交点应全部绑扎外，其余各点可交错绑扎（双向板相交点须全部绑扎)。如板为双层钢筋，两层筋之间须加钢筋马凳,以确保上部钢筋的位置。负弯矩钢筋每个相交点均要绑扎。
　　5）在钢筋的下面垫好砂浆垫块，间距0。8m。垫块的厚度等于保护层厚度。
　　6）后浇带处应采取加固措施，保证板面筋不至过大（可多垫马凳）
