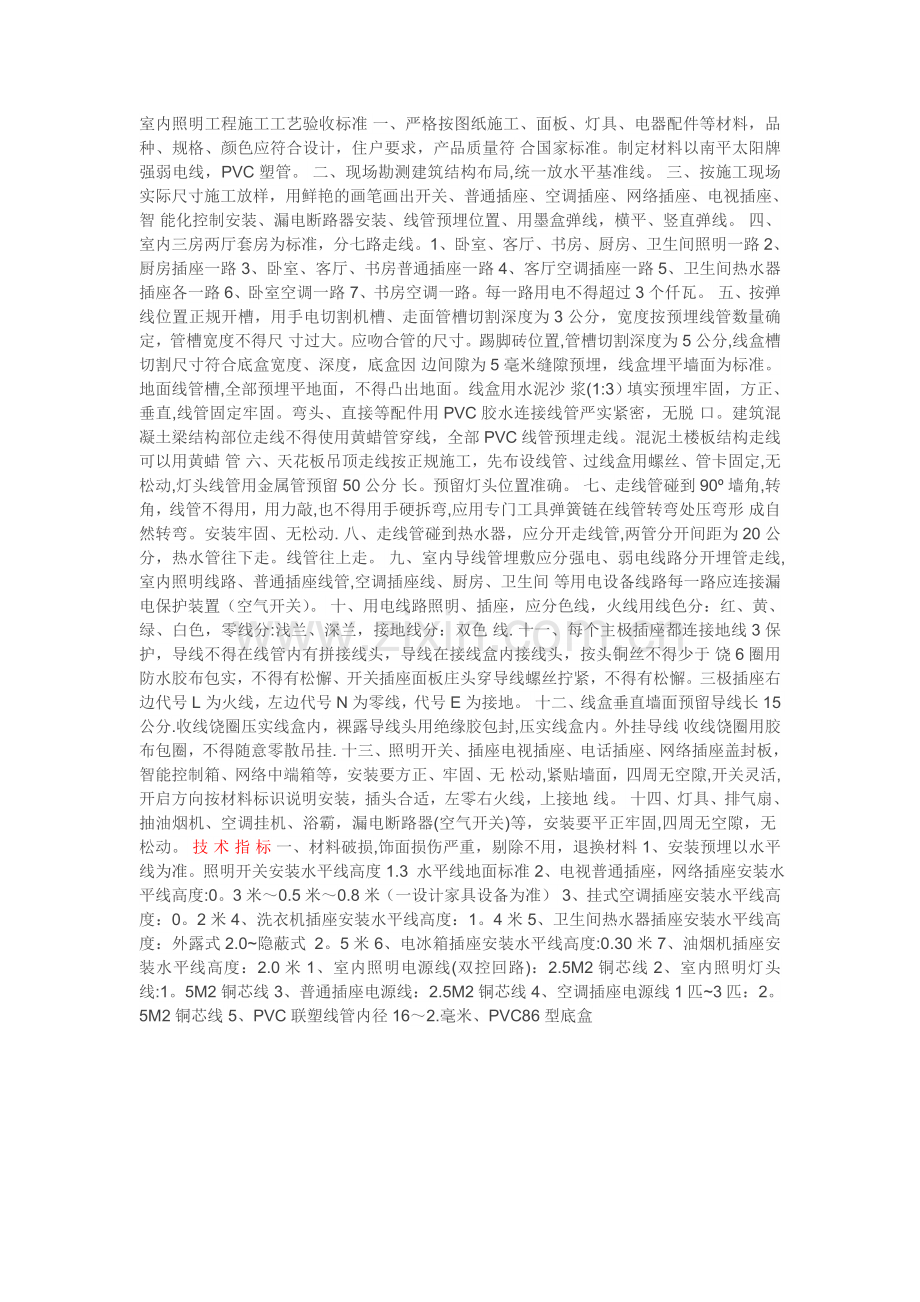

室内照明工程施工工艺验收标准.doc

室内照明工程施工工艺验收标准一、严格按图纸施工、面板、灯具、电器配件等材料，品种、规格、颜色应符合设计，住户要求，产品质量符合国家标准。制定材料以南平太阳牌强弱电线，PVC塑管。二、现场勘测建筑结构布局,统一放水平基准线。三、按施工现场实际尺寸施工放样，用鲜艳的画笔画出开关、普通插座、空调插座、网络插座、电视插座、智能化控制安装、漏电断路器安装、线管预埋位置、用墨盒弹线，横平、竖直弹线。四、室内三房两厅套房为标准，分七路走线。1、卧室、客厅、书房、厨房、卫生间照明一路2、厨房插座一路3、卧室、客厅、书房普通插座一路4、客厅空调插座一路5、卫生间热水器插座各一路6、卧室空调一路7、书房空调一路。每一路用电不得超过3个仟瓦。五、按弹线位置正规开槽，用手电切割机槽、走面管槽切割深度为3公分，宽度按预埋线管数量确定，管槽宽度不得尺寸过大。应吻合管的尺寸。踢脚砖位置,管槽切割深度为5公分,线盒槽切割尺寸符合底盒宽度、深度，底盒因边间隙为5毫米缝隙预埋，线盒埋平墙面为标准。地面线管槽,全部预埋平地面，不得凸出地面。线盒用水泥沙浆(1:3）填实预埋牢固，方正、垂直,线管固定牢固。弯头、直接等配件用PVC胶水连接线管严实紧密，无脱口。建筑混凝土梁结构部位走线不得使用黄蜡管穿线，全部PVC线管预埋走线。混泥土楼板结构走线可以用黄蜡管六、天花板吊顶走线按正规施工，先布设线管、过线盒用螺丝、管卡固定,无松动,灯头线管用金属管预留50公分长。预留灯头位置准确。七、走线管碰到90墙角,转角，线管不得用，用力敲,也不得用手硬拆弯,应用专门工具弹簧链在线管转弯处压弯形成自然转弯。安装牢固、无松动.八、走线管碰到热水器，应分开走线管,两管分开间距为20公分，热水管往下走。线管往上走。九、室内导线管埋敷应分强电、弱电线路分开埋管走线,室内照明线路、普通插座线管,空调插座线、厨房、卫生间等用电设备线路每一路应连接漏电保护装置（空气开关）。十、用电线路照明、插座，应分色线，火线用线色分：红、黄、绿、白色，零线分:浅兰、深兰，接地线分：双色线.十一、每个主极插座都连接地线3保护，导线不得在线管内有拼接线头，导线在接线盒内接线头，按头铜丝不得少于饶6圈用防水胶布包实，不得有松懈、开关插座面板庄头穿导线螺丝拧紧，不得有松懈。三极插座右边代号L为火线，左边代号N为零线，代号E为接地。十二、线盒垂直墙面预留导线长15公分.收线饶圈压实线盒内，裸露导线头用绝缘胶包封,压实线盒内。外挂导线收线饶圈用胶布包圈，不得随意零散吊挂.十三、照明开关、插座电视插座、电话插座、网络插座盖封板，智能控制箱、网络中端箱等，安装要方正、牢固、无松动,紧贴墙面，四周无空隙,开关灵活,开启方向按材料标识说明安装，插头合适，左零右火线，上接地线。十四、灯具、排气扇、抽油烟机、空调挂机、浴霸，漏电断路器(空气开关)等，安装要平正牢固,四周无空隙，无松动。技 术 指 标一、材料破损,饰面损伤严重，剔除不用，退换材料1、安装预埋以水平线为准。照明开关安装水平线高度1.3 水平线地面标准2、电视普通插座，网络插座安装水平线高度:0。3米0.5米0.8米（一设计家具设备为准）3、挂式空调插座安装水平线高度：0。2米4、洗衣机插座安装水平线高度：1。4米5、卫生间热水器插座安装水平线高度：外露式2.0隐蔽式 2。5米6、电冰箱插座安装水平线高度:0.30米7、油烟机插座安装水平线高度：2.0米1、室内照明电源线(双控回路)：2.5M2铜芯线2、室内照明灯头线:1。5M2铜芯线3、普通插座电源线：2.5M2铜芯线4、空调插座电源线1匹3匹：2。5M2铜芯线5、PVC联塑线管内径162.毫米、PVC86型底盒
