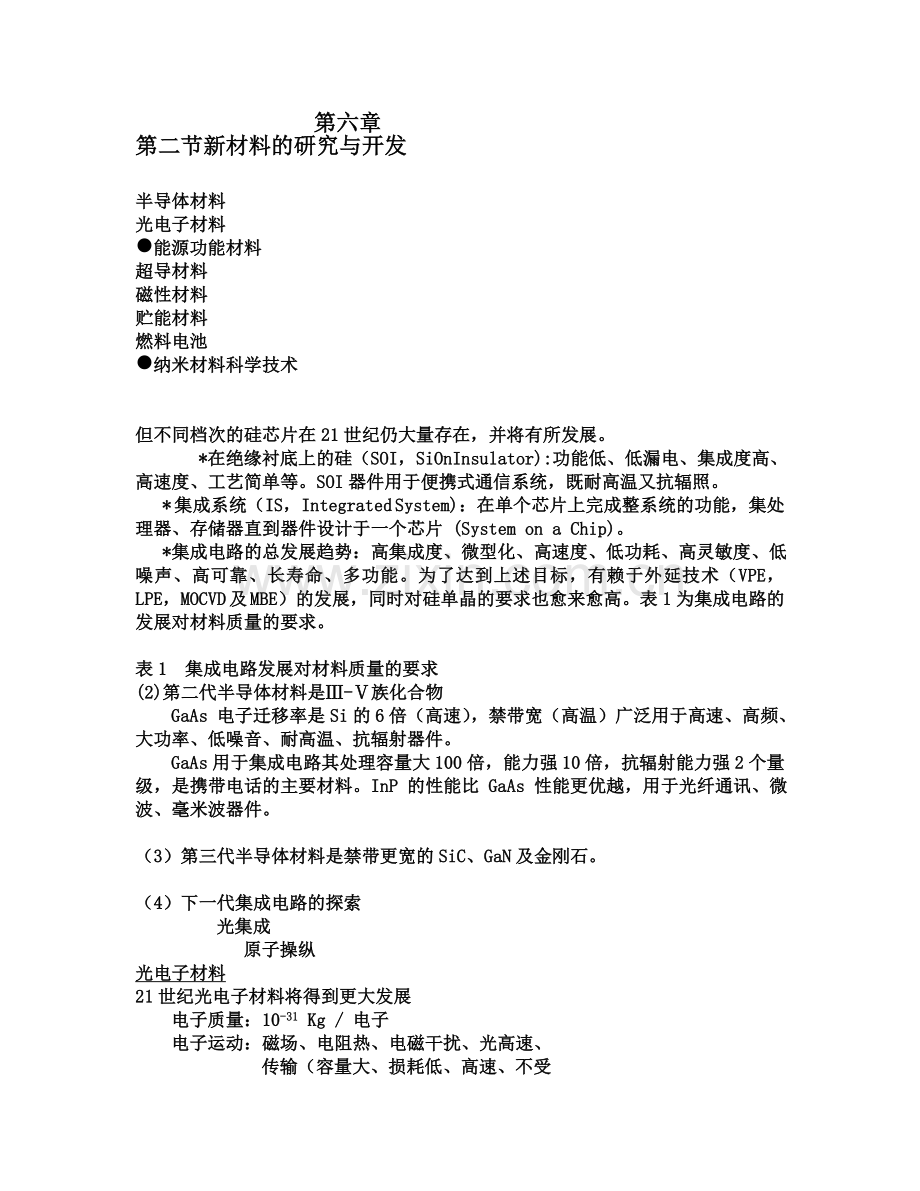

第二节新材料的研究与开发

半导体材料
光电子材料
l 能源功能材料
超导材料
磁性材料
贮能材料
燃料电池
l 纳米材料科学技术

但不同档次的硅芯片在21世纪仍大量存在，并将有所发展。
* 在绝缘衬底上的硅（SOI，SiOn Insulator) :功能低、低漏电、集成度高、高速度、工艺简单等。SOI器件用于便携式通信系统，既耐高温又抗辐照。
* 集成系统（IS，Integrated System)：在单个芯片上完成整系统的功能，集处理器、存储器直到器件设计于一个芯片 (System on a Chip)。
* 集成电路的总发展趋势：高集成度、微型化、高速度、低功耗、高灵敏度、低噪声、高可靠、长寿命、多功能。为了达到上述目标，有赖于外延技术（VPE，LPE，MOCVD 及 MBE）的发展，同时对硅单晶的要求也愈来愈高。表1为集成电路的发展对材料质量的要求。

表1 集成电路发展对材料质量的要求
(2)第二代半导体材料是Ⅲ-Ⅴ族化合物
GaAs 电子迁移率是Si的6倍（高速），禁带宽（高温）广泛用于高速、高频、大功率、低噪音、耐高温、抗辐射器件。
GaAs用于集成电路其处理容量大100倍，能力强10倍，抗辐射能力强2个量级，是携带电话的主要材料。InP 的性能比 GaAs 性能更优越，用于光纤通讯、微波、毫米波器件。

（3）第三代半导体材料是禁带更宽的SiC、GaN及金刚石。

（4）下一代集成电路的探索
光集成
原子操纵
光电子材料
21世纪光电子材料将得到更大发展
电子质量：10-31 Kg / 电子
电子运动：磁场、电阻热、电磁干扰、光高速、
传输（容量大、损耗低、高速、不受

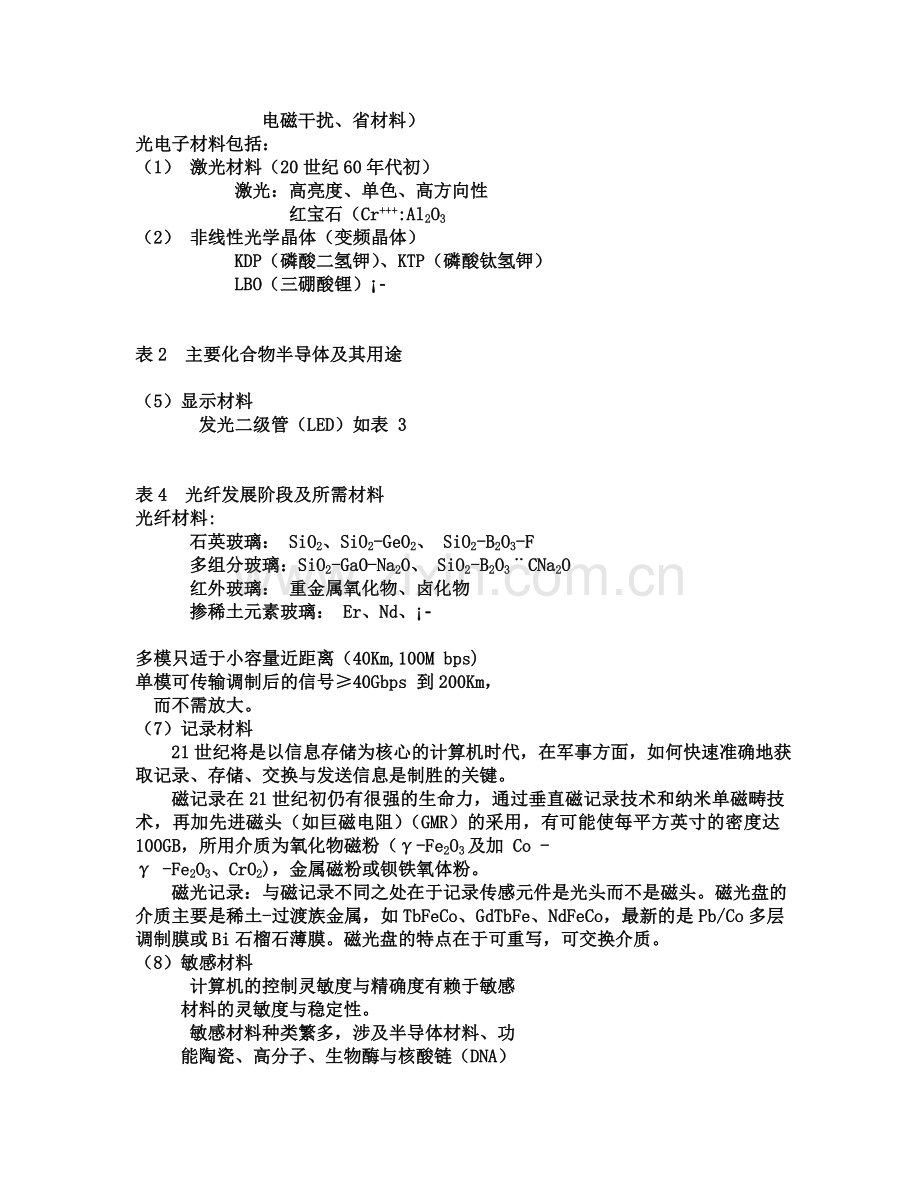

电磁干扰、省材料）
光电子材料包括：
（1） 激光材料（20世纪60年代初）
激光：高亮度、单色、高方向性
红宝石（Cr+++:Al2O3
（2） 非线性光学晶体（变频晶体）
KDP（磷酸二氢钾）、KTP（磷酸钛氢钾）
LBO（三硼酸锂）¡­

表2 主要化合物半导体及其用途

（5）显示材料
发光二级管（LED）如表 3

表4 光纤发展阶段及所需材料
光纤材料:
¯ 石英玻璃： SiO2、SiO2-GeO2、 SiO2-B2O3-F
¯ 多组分玻璃：SiO2-GaO-Na2O、 SiO2-B2O3¨CNa2O
¯ 红外玻璃： 重金属氧化物、卤化物
¯ 掺稀土元素玻璃： Er、Nd、¡­

多模只适于小容量近距离（40Km,100M bps)
单模可传输调制后的信号≥40Gbps 到200Km，
而不需放大。
（7）记录材料
21世纪将是以信息存储为核心的计算机时代，在军事方面，如何快速准确地获取记录、存储、交换与发送信息是制胜的关键。
磁记录在21世纪初仍有很强的生命力，通过垂直磁记录技术和纳米单磁畴技术，再加先进磁头（如巨磁电阻）（GMR）的采用，有可能使每平方英寸的密度达100GB，所用介质为氧化物磁粉（γ-Fe2O3及加 Co -
γ -Fe2O3、CrO2)，金属磁粉或钡铁氧体粉。
磁光记录：与磁记录不同之处在于记录传感元件是光头而不是磁头。磁光盘的介质主要是稀土-过渡族金属，如TbFeCo、GdTbFe、NdFeCo，最新的是Pb/Co多层调制膜或Bi石榴石薄膜。磁光盘的特点在于可重写，可交换介质。
（8）敏感材料
µ 计算机的控制灵敏度与精确度有赖于敏感
材料的灵敏度与稳定性。
µ 敏感材料种类繁多，涉及半导体材料、功
能陶瓷、高分子、生物酶与核酸链（DNA）
等。限于篇幅不一一列举。
（二）能源功能材料

• ¯ 低温（液氦温度）超导已产业化，价格问题
• ¯ 高温（液氮温度）超导已发现30多种
• YBaCuO，Je≥10 5 A/cm2 （薄膜,块体）
• (Bi,Pb) Sr Ca Cu O (B1 2223/ Ag) 带丝线材生产稳定，
• 质量均一性未能解决，
• 2010年可望产业化
• ¯ 探索高温超导，及高温超导机理问题
• ¯ 趋导失超后的安全问题
磁 性 材 料

µ 硅钢片是最重量要的软磁材料（全世界650万吨）
µ 铁基非晶态合金有明显优越性（表5）
特别用于：电焊机，节能，体积小（1/10）
作为结构材料：耐磨（作磁头），耐蚀（代不锈钢）

硬磁材料发展很快，20世纪40年代AlNiCo，50年代铁氧体，65年ReCO5,72年R2CO17，83年NdFeB,磁能积提高了几十倍，从性能价格比来看，（表6）铁氧体永磁远比其它磁性材料更具有竞争能力；
NdFeB 则单位体积的性能比铁氧体高出10倍而得到更快的发展，目前世界产量近万吨，中国占了一半左右，但性能有待进一步提高。
下一代永磁发展目标是纳米技术的应用与新材料的探索，如：SmFeN等。
过去每10年提高40kJ/m3，2010年达可到600－800kJ/m3。

表6－永磁体价格 / 性能比（1995）

贮能材料（贮氢与高能电池）

电网调峰与环保的需要，信息电子工业所必须，与太阳能配套。

太阳能发电 电解水－氢－贮氢
电－蓄电池

也是机械能动力源

贮氢材料：金属间化物贮氢基本成熟（表7），但用于汽
车燃料存在比重大，易中毒和价格问题。

表7－几种金属间化物贮氢材料

表8为几种典型电池反应机理与特性，当前
最有发展前景的是Ni－MH电池，但从比能量密度，
锂电池最好，而价格是前者3.5倍，其中塑料锂
电池具有重量轻，形状可任意改变，安全性更好
的特点，可能是21世纪开发的重点。
Ni－MH电池－汽油混合汽车已实用化，低速
与起动用电池，而高速时自动跳到汽油并充电，
如比可节油（1/2），排放减至1/10，CO2（1/2）。

表8－几种典型电池反应机理和特性

燃料电池是将化学能转变为电能的一种装置，效率高、污染小，是21世纪重点发展的一种技术。
目前正在开发的燃料电池，如表9：

表9－正在开发的燃料电池类型

以氢氧燃料电池为例其理论比容量为2975 A.h/kg，比能量为3660 w.h/kg，远高于蓄电池、燃料电池的发展，有电极 材料问题。据报导，Benz厂用甲醇 作燃料电池的燃料已用于汽车。

最近美国NASA正在开展一种试验，即太阳能电池与氢氧燃料电池联合开动的小飞机，白天太阳能电池工作，用剩余电来电解水、晚上H2O燃料电池工作，目前载人还不现实，计划在2003年实现用于通信。

（三）纳米材料科学技术将成
为21世纪最活跃领域

纳米科技的提出

• 3. 在宏观领域和微观领域的研究中出现的三次工业革命：

• （1）在宏观领域中，人类研究了天体宇宙的运动规律，建立了伽利略－牛顿的经典物理学理论体系，奠定了机械学基本原理，蒸汽机的出现(1769)，以蒸汽动力代替人力,宣告了第一次工业革命。随着蒸汽机的发明和不断完善，蒸汽机作为一种动力机不但在纺织、采矿业中得到广泛的应用，而且还被推广应用到交通运输、冶金、机械、化工等一系列工业部门，使社会生产力以前所未有的高速度发展.

• （2） １９世纪３0年代，(1831)法拉弟总结出电磁感应定律，随后建立了电力工业系统，带来了工业电气化，出现了电报、电话、电视和无线电通讯技术，导致了第二次工业革命。

• （3）继蒸汽机时代和电力时代之后，20世纪中叶，随着半导体、晶体管和集成电路的发明，人类迈向了微电子信息时代，出现了第一台电子计算机（ 1945年，底花费了48万美元，使用了1.8万个电子管）。引发了第三次工业革命。

美国半导体协会予计：到2010年，半导体器件的尺寸将达到0.1 mm （100 nm）极限，由于量子效应, 小于这一尺寸的所有芯片就不再保持原有的性能, 需要按新的原理来设计，要突破这一极限，我们就得研究纳米尺度中的理论问题和技术问题。

纳米科技的重要意义

我国纳米科技成果

产业前景

21世纪初各国对纳米科技的攻关

社会需要真纳米
