一、实验目的：
1。掌握测定微安表（表头）量程和内阻的方法
2。掌握校准电流表、电压表的基本方法,熟练数字多用表、面包板等电脑元件的使用

二、实验原理：
1.表头参数Ig及Rg的测定
注意：测Rg时保持电路状态不变（即不改变电源电压和C点的位置)
2。电流表量程的扩大
依据并联分流
令 ， 则 。式中I为扩充后的量程,n为量程扩大的倍数。
3.改装成电压表
串联一高阻值电阻RH，电表总内阻RH+Rg=
所以 RH=—Rg 。式中U为改装后电表的量程。

三、 实验仪器：
用于改装的微安表头，滑动变阻器，数字多用表，电路板，导线，直流稳压电源，电阻箱
四、实验内容和步骤：
1。连接电路，用万用表量表头量程和内阻.
2.根据目标量程计算改装电流表需并联的电阻Rs和改装电压表需串联的电阻RH.
3。根据改装电流表的矫正电路图连接电路，校正改装电流表的量程（先改变Rs使改装表和数字万用表的读数近似相等，后移动滑线变阻器使改装表满偏,重复，最后微调），使表头满偏同时数字万用表显示为目标量程。移动滑线变阻器减小通过改装表的电流，读取10组改装表和数字万用表的读数。
校正电流表的电路
4. 根据改装电压表的校正电路图连接电路，校正改装电流表的量程(移动滑线变阻器使万用表为目标量程，改变RH使表头满偏），使表头满偏同时数字万用表显示为目标量程.移动滑线变阻器减小通过改装表的电流,读取10组改装表和数字万用表的读数。
校正电压表的电路
RH=-Rg

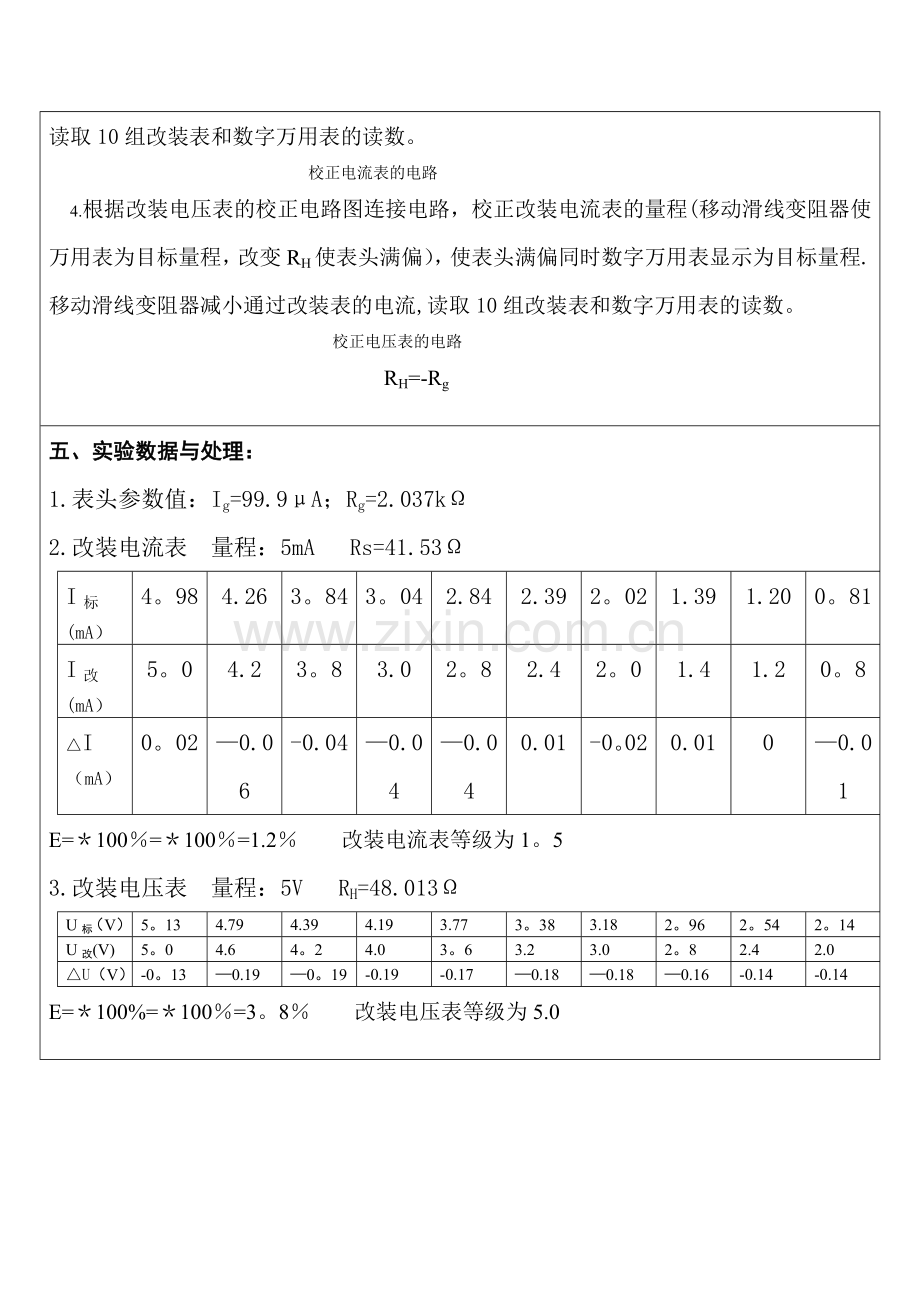

五、实验数据与处理：
1. 表头参数值：Ig=99.9μA；Rg=2.037kΩ
2.改装电流表 量程：5mA Rs=41.53Ω
I标(mA）
4。98
4.26
3。84
3。04
2.84
2.39
2。02
1.39
1.20
0。81
I改(mA）
5。0
4.2
3。8
3.0
2。8
2.4
2。0
1.4
1.2
0。8
△I
（mA）
0。02
—0.06
-0.04
—0.04
—0.04
0.01
-0。02
0.01
0
—0.01
E=＊100％=＊100％=1.2％ 改装电流表等级为1。5
3.改装电压表 量程：5V RH=48.013Ω
U标（V）
5。13
4.79
4.39
4.19
3.77
3。38
3.18
2。96
2。54
2。14
U改(V)
5。0
4.6
4。2
4.0
3。6
3.2
3.0
2。8
2.4
2.0
△U（V）
-0。13
—0.19
—0。19
-0.19
-0.17
—0.18
—0.18
—0.16
-0.14
-0.14
E=＊100%=＊100％=3。8％ 改装电压表等级为5.0

六、误差分析：
1.由于表头本身存着系统误差,分流电阻、分压电阻也具有误差,经改装后的电表也必然存在误差（由上述因素的传递和累积引起的误差）。
2。毫安表改装后，需要对满量程进行调节，即改变R1,R2使满量程时改装表与标准表读数一致.一般R1,R2的实验值与理论计算值不完全相同，因为在计算时没有考虑导线电阻，接触电阻、Rg测量误差等产生的影响。
3.表头本身精度有限，即使改装表与标准表在满量程时指示数一致,在其它测量点的读数也可能存在误差.
