植筋施工方案
1 编制依据
表1—1 编制依据一览表
类别
编 号
名 称
国家
GB50300－2013
建筑工程施工质量验收统一标准
GB50204－2015
混凝土结构工程施工质量验收规范
GB50202－2002
建筑地基基础工程施工质量验收规范
GB13013－1991
钢筋混凝土用热轧光圆钢筋
GB1499—1998
钢筋混凝土用热轧带肋钢筋
行业
JGJ107－2003
钢筋机械连接通用技术规程
JGJ18—2012
钢筋焊接及验收规程
图集
03G101-1
混凝土结构施工图平面整体表示法制图规则和构造详图
03G329-1
建筑物抗震构造详图
05J系列
建筑构造详
2工程概况
本工程裙房地下室紧邻幸福里和万象城，幸福里和万象城底板和承台已施工完成，裙房地下室底板与幸福里和万象城底板、承台连接处采用植筋施工。
图2—1 裙房与幸福里连接区域
图2-2 裙房与万象城连接区域
3设计要求
植筋的部位为幸福里和万象城底板和承台竖向侧壁。植筋时，从承台底面起100mm往上，开始植筋，植入钢筋直径为18mm,竖向和水平间距为150mm，植入承台或底板内长度不小于180mm，植筋锚入侧壁长度为600mm。
图3—1 底板与幸福里(万象城）底板或承台连接大样
4植筋技术
4。1施工中应注意的问题

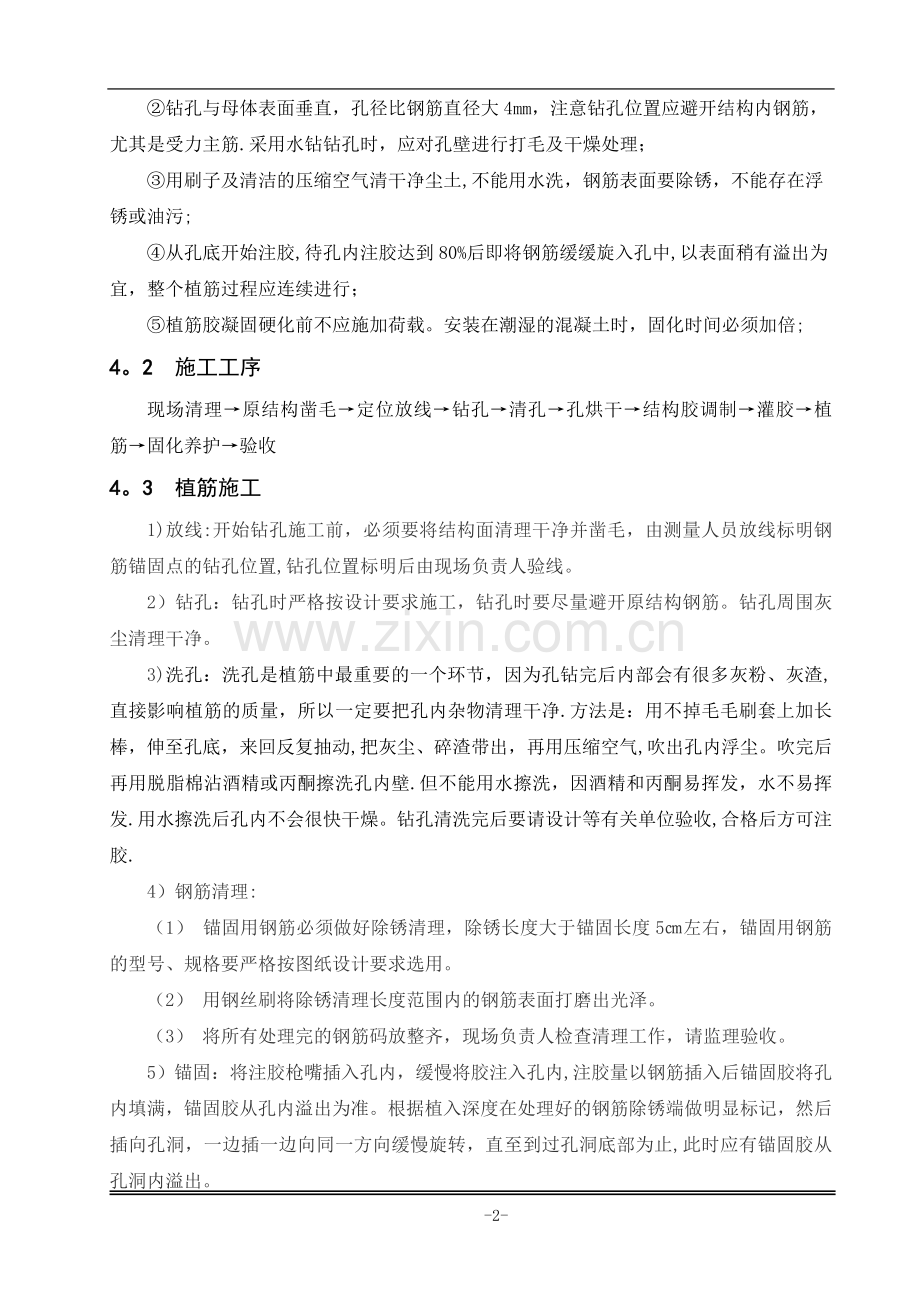

①按设计要求定位布孔；
②钻孔与母体表面垂直，孔径比钢筋直径大4mm，注意钻孔位置应避开结构内钢筋，尤其是受力主筋.采用水钻钻孔时，应对孔壁进行打毛及干燥处理；
③用刷子及清洁的压缩空气清干净尘土,不能用水洗，钢筋表面要除锈，不能存在浮锈或油污;
④从孔底开始注胶,待孔内注胶达到80%后即将钢筋缓缓旋入孔中,以表面稍有溢出为宜，整个植筋过程应连续进行；
⑤植筋胶凝固硬化前不应施加荷载。安装在潮湿的混凝土时，固化时间必须加倍;
4。2 施工工序
现场清理→原结构凿毛→定位放线→钻孔→清孔→孔烘干→结构胶调制→灌胶→植筋→固化养护→验收
4。3 植筋施工
1)放线:开始钻孔施工前，必须要将结构面清理干净并凿毛，由测量人员放线标明钢筋锚固点的钻孔位置,钻孔位置标明后由现场负责人验线。
2）钻孔：钻孔时严格按设计要求施工，钻孔时要尽量避开原结构钢筋。钻孔周围灰尘清理干净。
3)洗孔：洗孔是植筋中最重要的一个环节，因为孔钻完后内部会有很多灰粉、灰渣,直接影响植筋的质量，所以一定要把孔内杂物清理干净.方法是：用不掉毛毛刷套上加长棒，伸至孔底，来回反复抽动,把灰尘、碎渣带出，再用压缩空气,吹出孔内浮尘。吹完后再用脱脂棉沾酒精或丙酮擦洗孔内壁.但不能用水擦洗，因酒精和丙酮易挥发，水不易挥发.用水擦洗后孔内不会很快干燥。钻孔清洗完后要请设计等有关单位验收,合格后方可注胶.
4）钢筋清理:
（1） 锚固用钢筋必须做好除锈清理，除锈长度大于锚固长度5㎝左右，锚固用钢筋的型号、规格要严格按图纸设计要求选用。
（2） 用钢丝刷将除锈清理长度范围内的钢筋表面打磨出光泽。
（3） 将所有处理完的钢筋码放整齐，现场负责人检查清理工作，请监理验收。
5）锚固：将注胶枪嘴插入孔内，缓慢将胶注入孔内,注胶量以钢筋插入后锚固胶将孔内填满，锚固胶从孔内溢出为准。根据植入深度在处理好的钢筋除锈端做明显标记，然后插向孔洞，一边插一边向同一方向缓慢旋转，直至到过孔洞底部为止,此时应有锚固胶从孔洞内溢出。
6）成品保护：对埋植好的钢筋应做好保护工作，以防在锚固用胶固化时间内，钢筋被摇摆或碰撞。钢筋植好后，要按照植筋胶凝结时间表的数据，在凝结时间内，不得随意抽动植筋，要有人看护，在终凝前发现已植的钢筋有扰动现象,应及时进行处理。
5植筋的检查验收
钢筋植筋完后,对照图纸进行自检、专检、互检，对其位置、规格、尺寸等进行检查,预检合格后报监理验收,监理验收合格后，签字认可,进行下一道工序的施工.
埋植工作完成后，相关部门对植筋质量进行检查验收，按照1‰的抽检率随机对植筋进行拉拔试验,并做好拉拔试验记录。
6质量标准及采取的措施
6.1 质量要求及标准
钢筋直径为18mm，钻孔直径为22mm，钢筋植入深度为180mm，植筋锚入侧壁长度为600mm，植筋时使用的凝结胶凝结时间可参照表6。1-1。
表6。1—1 植筋胶凝结时间表
凝结时间表
基材温度
安装时间
固化时间
-5℃
25min
6h
0℃
18min
3h
5℃
13min
1。5h
20℃
5min
45min
30℃
4min
30min
40℃
2min
25min
6。2 保证质量措施
1）严格按照有关规范的质量要求及设计的要求进行施工。
2)钻孔位置线放完后，报请有关单位验线。
3）钻孔完成后，必须将孔清理干净,做到孔内清洁干燥,基本无粉尘，埋植用钢筋必须清理，打磨出光泽，清孔和钢筋清理完成后，报监理验收，做好隐检记录。
4）锚固用胶需有产品合格证，各项技术指标应达到规范定的数值，锚固用胶必须严格按产品说明配制使用.
5）钢筋锚固工作完成后，经自检合格后,报请有关单位验收,请政府质检部门按照1‰的抽检率随机对植筋进行拉拔试验,并做好拉拔试验记录。
