临时用水、用电专项施工方案
编制人：
审核人：
审批人:
日期：

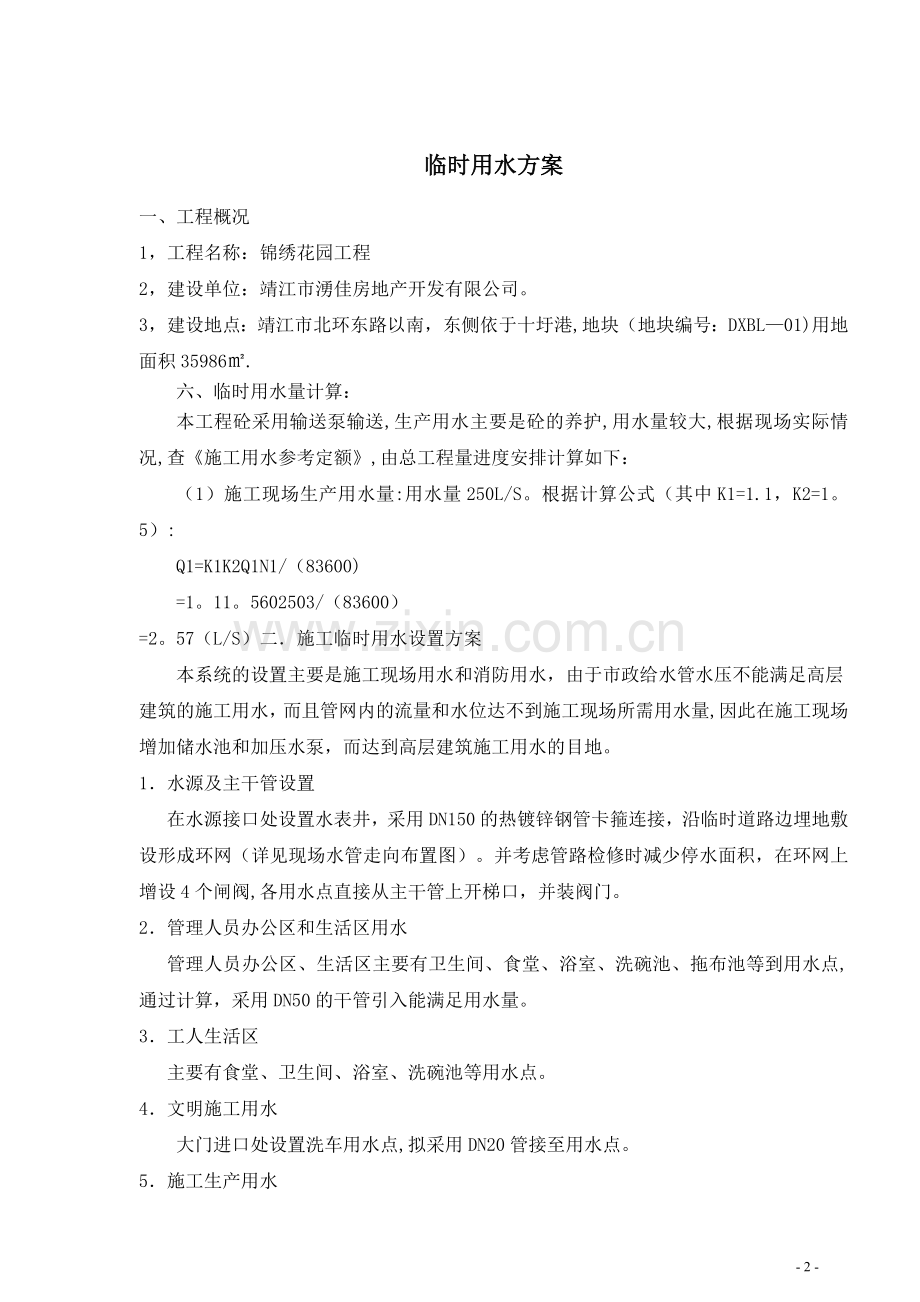

临时用水方案
一、 工程概况
1，工程名称：锦绣花园工程
2，建设单位：靖江市湧佳房地产开发有限公司。
3，建设地点：靖江市北环东路以南，东侧依于十圩港,地块（地块编号：DXBL—01)用地面积35986㎡.
六、临时用水量计算：
本工程砼采用输送泵输送,生产用水主要是砼的养护,用水量较大,根据现场实际情况,查《施工用水参考定额》,由总工程量进度安排计算如下：
（1）施工现场生产用水量:用水量250L/S。根据计算公式（其中K1=1.1，K2=1。5）:
Q1=K1K2Q1N1/（83600)
=1。11。5602503/（83600）
=2。57（L/S）二．施工临时用水设置方案
本系统的设置主要是施工现场用水和消防用水，由于市政给水管水压不能满足高层建筑的施工用水，而且管网内的流量和水位达不到施工现场所需用水量,因此在施工现场增加储水池和加压水泵，而达到高层建筑施工用水的目地。
1．水源及主干管设置
在水源接口处设置水表井，采用DN150的热镀锌钢管卡箍连接，沿临时道路边埋地敷设形成环网（详见现场水管走向布置图）。并考虑管路检修时减少停水面积，在环网上增设4个闸阀,各用水点直接从主干管上开梯口，并装阀门。
2．管理人员办公区和生活区用水
管理人员办公区、生活区主要有卫生间、食堂、浴室、洗碗池、拖布池等到用水点,通过计算，采用DN50的干管引入能满足用水量。
3．工人生活区
主要有食堂、卫生间、浴室、洗碗池等用水点。
4．文明施工用水
大门进口处设置洗车用水点,拟采用DN20管接至用水点。
5．施工生产用水
施工生产用水的管网布置分两个阶段,采用不同方式供水。
利用市政管网压力,从主管（DN150）上直接开口,支干管采用DN65接至每栋外墙边，沿管道井逐步上升.考虑面积大的特点,在两侧增加5个开口，仅供第一阶段使用。
三、消防用水设置方案
1.根据现场实际，在南侧设一处水泵房，储水池约40M3的容积，可以满足现场施工用水（包括临时消防水量15L／S)。
2。 一旦发生火灾,立即启动消防水泵,临时加压，使管网内的流量和水压达到消防要求。本工程室外消防栓系统用水量为15L／s. 本设计沿土建开挖线外围敷设室外消火栓系统给水主管，环管各处按用水点需要预留甩口，并按不小于50米的间隔布置室外消火栓,消火栓规格为SSl00—1.6，具体安装方法参见国标。
3。 在水房内设置两台加压水泵，当施工用时，启动一台加压水泵.如发生火情,可开启高扬程消防水泵同时运行,在加压水泵的出水口增加橡胶软接头，为防止设备振动而转动给管道系统,在水泵的出水口加缓冲式上回阀，以保护设备和管道系统不会受到水击的破坏，并且要在出水口增加一根DN50回路水管储水池，起到降压作用
4。办公区及住宿区内设置消防栓，在发生火灾时可以立即启动消防栓就近灭火。将损失减到最低.
四、临时用水原则
1、管材的选用和连接方法
本工程生产施工用水全部采用镀锌钢管卡箍连接，以减少漏水点及压力降；如需要生活用水,采用镀锌钢管丝扣连接，确保防止水质污染。
2．依设计总平面图和批准的施工现场平面布置图为总依据，进行管线走向的布置和设计。
3．本着“经济、科学、合理、文明”的原则,最大可能降低临时用水用电的工程成本。
4．分阶段的布置原则,以充分利用市政管网的压力，根据工程特点，分三个阶段来设
置临时用水,一阶段为正负0.00以下主体施工阶段;二阶段是主体施工阶段；5．以安全为主的指导思想原则，主要体现在消防设施及维护方面。
6．注重美观，符合文明工地标准和要求为原则事整体考虑管线的布置.
7．以方便使用，管理和维护为指导原则，确保施工期内生产生活的供水、排水正常.
五 、临时排水设置方案
1、临时排水总原则：
采用雨、污水分流,附以化粪池，隔油池、沉淀池的排放方式。在生活区、办公区形成排水管网，并设检查井，其中污水管采用DN200钢筋砼管，雨水管采用DN300钢筋砼管。
现场条件：施工现场西侧,靠生活、办公区已有两条直接排入市政管网的雨、污管道，并有检查井。
1。1生活办公区污废水排放
卫生间的污水先通过化粪池再排入主排水管，最后接入污水检查井，排入市政管网;浴室、洗涤废水直接排入排水管，最后排入市政管网；食堂排水先通过隔油池，再排入主排水管,最后排入市政管网。
1。2生活、办公区雨水排放
雨水管采用明沟收集，再接入雨水管网，最后接入雨水检查井，排入市政管网。
1.3施工区雨水排放
沿施工区四周设明沟收集雨水,并增设沉淀池，雨水通过沉淀池后排入管网,最后接入市政管网。
(2)施工现场生活用水量：施工现场每天高峰人数为350人,其用水量每人每天20L。
Q2=P1N2K3/（83600）
=350201。3/(83600)
=0。32（L/S）
(3）消防用水量：按规定Q3=10(L/S)
（4）施工总用水量:
由于Q1+Q2＜Q3，故Q=10(L/S）
(5)管径计算:
场外水源点至场内施工区干线的管径：
D===0。08（m）
V:流速取2.0升/秒.
生活区干线管径：
D=（4Q2/V1000)=0.010（m)
生活用水管径采用DN50（mm）。
（6）供水支管：生产用水每层接出DN25支管，设2个截止阀,再设2个D15水嘴。
(7）水泵：根据主体高度选用100S40A型,离心型水泵一台，扬程H=80m,电机功率N=11KW。
七、临时用水维护及故障解决方法
1、水泵房设值班人员，有专人维修，当施工用水时开启水泵,如不用水关闭水泵.
2、如临时用水的管道和其它阀件发生漏水现象，立刻通知值班人员将水泵关闭，将管路或阀件修复完成后，再开启水泵。
3、维护人员要对现场的临时用水系统，做到经常检查，发现阀件有不严、渗水、漏水现象,及时更换。
4、水泵不吸水、压力表指针剧烈跳动时，应检查底阀是否漏水,再灌足引水,拧紧漏气处。
5、在运行中,泵的轴承温度不得超过外界温度35℃，其极限温度不得大于75℃.
6、定期检查联轴器，注意轴承温升。
7、泵在运转中发现有不正常噪音时，应立即停止运转检查其原因.
临时用电方案
编制依据
（1)严格按照现行国家标准规范并依据中国建筑工业出版社出版的《低压配电设计规范》GB50054-95、《建筑工程施工现场供电安全规范》GB50194—93 、《通用用电设备配电设计规范》GB50055-93 、《供配电系统设计规范》GB50052—95中国建筑工业出版社、《施工现场临时用电安全技术规范》JGJ46-2005等 的规定，做到统一标准、规范编制。
（2)遵循总施工组织设计文件、规范的原则，在编制项目施工方案中,严格按施工现场的实际要求,执行现行的规范及验收标准，优化施工方案,正确组织施工，确保临时用电安全。
一、施工条件
施工现场用电量统计表
序号
机械名称
型号
单位
数量
单机功率
总功率
1.
施工电梯
2/TX2/蓝
部
6
30KW
180KW
2.
砼搅拌机
JZ—350
台
1
5.5
5。5
3.
砂浆搅拌机
HJ200B
台
2
2。2
4。4
4.
钢筋切断机
GQ—40
台
2
2
4
5.
钢筋弯曲机
GJ—2
台
2
1.5
3
6.
钢筋调直机
 GT6/14
台
1
11。00
11.00
7.
平板振动机
B22
台
8
1。5
12
8.
插入式振动机
CZ-3
台
8
1.5
12
9.
电焊机
DH-10
台
1
0.5
0。5
10.
镝灯

2
 3。50
7
11.
木工圆锯
 MJ104

1
 3。50
 3.50
二、设计内容和步骤
1、现场勘探及初步设计：
（1)本工程所在施工现场范围内无各种埋地管线.
（2）现场采用380V低压供电,设一配电总箱,内有计量设备,采用TN-S系统供电。
（3）根据施工现场用电设备布置情况，采用导线穿钢管埋地敷设，布置位置及线路走向参见临时配电系统图及现场平面图,采用三级配电，两极防护。
（4）按照《JGJ46-2005》规定制定施工组织设计，接地电阻R≤4Ω。
2、确定用电负荷：
(1)照明镝灯（2台)
Kx = 1.2,Cosφ = 0。6，tgφ = 1.33
Pjs = Kx×Pe = 1。2×7 =8。4kW
Qjs = Pjs×tgφ = 8。4×1。33 = 11.17kvar
（2）自落式混凝土搅拌机(1台）
Kx = 0.75，Cosφ = 0。85,tgφ = 0。62
Pjs = Kx×Pe =0.75×5。5=4.12kW
Qjs = Pjs×tgφ = 4.12×0.62 = 2.55kvar
（3)配料机(1台）
Kx = 0.75，Cosφ = 0.85，tgφ = 0。62
Pjs = Kx×Pe = 0。75×7。5 = 5。62kW
Qjs = Pjs×tgφ = 5.62×0。62 = 3。48kvar
(4）砂浆搅拌机(1台）
Kx = 0。5，Cosφ = 0。55，tgφ = 1。52
Pjs = Kx×Pe = 0.5×4.4 = 2。2kW
Qjs = Pjs×tgφ = 2.2×1。52 = 3。34kvar
(5)插入式振动器（8台)
Kx = 0。5，Cosφ = 0。7，tgφ = 1.02
Pjs = Kx×Pe = 0。5×12 = 6kW
Qjs = Pjs×tgφ = 6×1。02 =6。12kvar
(6)平板式振动器（8台）
Kx = 0。5，Cosφ = 0.7，tgφ = 1。02
Pjs = Kx×Pe = 0。5×12 = 6kW
Qjs = Pjs×tgφ = 6×1.02 = 6.12kvar
(7)木工圆锯（1台)
Kx = 0。5,Cosφ = 0。6,tgφ = 1。33
Pjs = Kx×Pe = 0.5×3。5 = 1.75kW
Qjs = Pjs×tgφ = 1。75×1。33 = 2。33kvar
（8)钢筋切断机(2台）
Kx = 0。3，Cosφ = 0.7,tgφ = 1。02
Pjs = Kx×Pe = 0。3×4 = 1.2kW
Qjs = Pjs×tgφ = 1.2×1.02 = 1。23kvar
(9)钢筋调直机
Kx = 0。3,Cosφ = 0.7，tgφ = 1。02
Pjs = Kx×Pe = 0.3×11 = 3.3kW
Qjs = Pjs×tgφ = 1.2×1。02 = 3。37kvar
（10）钢筋弯曲机(2台)
Kx = 0。3，Cosφ = 0.7,tgφ = 1。02
Pjs = Kx×Pe = 0。3×3 = 0.9kW
Qjs = Pjs×tgφ = 0。9×1。02 = 0.92kvar
(11)交流电焊机（1台）
Kx = 0。7,Cosφ = 0.4，tgφ = 2.29
Pjs = Kx×Pe = 0。7×36 = 25。2kW
Qjs = Pjs×tgφ = 25.2×2.29 = 57.71kvar
(12）施工电梯（1台）
Kx = 0。5，Cosφ = 0.6,tgφ = 1。33
Pjs = Kx×Pe = 0。5×30 = 15kW
Qjs = Pjs×tgφ = 15×1。33 = 19.95kvar
（20)总负荷计算,总箱同期系数取Kx＝0。9
总的有功功率
Pjs = Kx×ΣPjs = 0。9×84。65 kW = 76。2kW
总的无功功率
Qjs = Kx×ΣQjs = 0.9×117。06 = 105。354kvar
总的视在功率
Sjs = （Pjs2 + Qjs2)1/2 = (487.912+18.022）1/2 = 488。24kVA
总电流计算
Ijs = Sjs / (1.732 ×Ue） = 488.24 / (1。732 ×0.38) = 741。83A
3、干线进线截面及进线开关
在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备。分配箱至开关箱这部分距离较短,因此不考虑电压降,只按安全载流量选择导线截面.
（1)1号干线上导线截面及分配箱、开关箱（施工电梯、照明镝灯、砼搅拌机、砼配料机、砂浆搅拌机）内电气设备选择:
1）施工电梯开关箱至施工电梯导线截面及开关箱内电气设备选择（开关箱以下机械启动后需要系数取1）：
a)计算电流
Kx = 0。2，Cosφ = 0。6
Ijs = Kx×Pe/（1。732×Ue×Cosφ) = 0。2×30/（1.732 ×0.38×0。6) = 15。2A
b）选择导线
选择BV—4×4+1×2。5，穿硬塑料管时其安全载流量为22。14A，满足要求。
c）选择电气设备
选择开关箱内开关为DZ5-50/3，其脱扣器整定电流值为Ir = 40A。漏电保护器为DZ15L—30/3。
2)照明镝灯（2台）开关箱至照明镝灯（2台)导线截面及开关箱内电气设备选择（开关箱以下机械启动后需要系数取1):
a）计算电流
Kx = 1.2,Cosφ = 0.6
Ijs = Kx×Pe/(1。732×Ue×Cosφ） = 1.2×7/(1。732 ×0.38×0。6） = 21。27A
b)选择导线
选择BX—4×10+1×6 ，空气明敷时其安全载流量为85A，室外架空铜芯导线按机械强度的最小截面为10mm2,满足要求.
c）选择电气设备
选择开关箱内开关为Hk1—15/3，熔断器RC1A-15其最大熔体电流为 IRD = 5A。漏电保护器为DZ10L—100/3
3）混凝土搅拌机开关箱至混凝土搅拌机导线截面及开关箱内电气设备选择(开关箱以下机械启动后需要系数取1)：
a)计算电流
Kx = 0。75，Cosφ = 0.85
Ijs = Kx×Pe/(1。732×Ue×Cosφ) = 0。75×5。5/（1.732 ×0.38×0。85) =8A
b）选择导线
选择BV—4×4+1×2.5,穿硬塑料管时其安全载流量为22。14A，满足要求。
c)选择电气设备
选择开关箱内开关为DZ5—20/3,其脱扣器整定电流值为Ir = 16A。漏电保护器为DZ15L—30/3
4)砼配料机开关箱至配料机导线截面及开关箱内电气设备选择（开关箱以下机械启动后需要系数取1）：
a）计算电流
Kx = 0。75，Cosφ = 0。85
Ijs = Kx×Pe/（1。732×Ue×Cosφ) = 0。75×7。5/（1.732 ×0。38×0。85) = 10。05A
b）选择导线
选择BV-4×4+1×1。25 ，穿硬塑料管时其安全载流量为22。14A，满足要求。
c)选择电气设备
选择开关箱内开关为DZ5—50/3,其脱扣器整定电流值为Ir = 50A.漏电保护器为DZ15L-30/3
5)灰浆搅拌机开关箱至灰浆搅拌机导线截面及开关箱内电气设备选择(开关箱以下机械启动后需要系数取1）：
a）计算电流
Kx = 0.5，Cosφ = 0。55
Ijs = Kx×Pe/（1。732×Ue×Cosφ） = 0.5×4。4/(1.732 ×0。38×0。55) = 6.08A
b）选择导线
选择BV—4×2。5+1×1.5 ，穿硬塑料管时其安全载流量为16。60A，满足要求。
c）选择电气设备
选择开关箱内开关为DZ5-20/3，其脱扣器整定电流值为Ir = 16A。漏电保护器为DZ15L-30/3
6）1号干线分配电箱至电机的开关箱的导线截面及分配箱内开关的选择
a)计算电流
由于该组下有多个开关箱，所以最大电流需要乘以1。1的系数
Ijx=22.27A＊1.1=24.5
b)选择导线
选择BX—4×10+1×6,空气明敷时其安全载流量为85A。
c）选择电气设备
选择分配箱内开关为DZ5—50/3，其脱扣器整定电流值为Ir=50A。
6) 1号干线分配电箱进线及进线开关的选择
a)计算电流
Kx=0。8，Cosφ=0。9
Ijs=Kx×Pe/（1.732×Ue×Cosφ）=0。8×35。34/（1。732×0.38×0.9)=47。73A
该分箱下最大组线电流Ijs=60.6A
两者中取大值Ijs=60.6A
b）选择导线
选择BX—4×10+1×6，空气明敷时其安全载流量为85A。
c)选择电气设备
选择分配箱进线开关为DZ5-50/3，其脱扣器整定电流值为Ir=50A.
7)往1号干线导线截面及总配电箱出线开关的选择
a）计算电流
Kx=0。8，Cosφ=0。9
Ijs=Kx×ΣPe/(1。732×Ue×Cosφ)=0。8×35。34/（1.732×0。38×0.9）=247。73A
该干线下最大的分配箱电流Ijs=60。6A
选择的电流Ijs=60。6A
b）选择导线
选择BX—4×10+1×6，空气明敷时其安全载流量为85A。
c)选择电气设备
选择总配电箱1号干线出线开关为DZ5—50/3，其脱扣器整定电流值为Ir=50A,由于这部分距离较短，因此不考虑电压降,只按安全载流量选择导线截面.
（2）2号干线上导线截面及分配箱、开关箱（插入式振动器、平板式振动器、钢筋切断机、钢筋调直机、钢筋弯曲机、交流电焊机、木工圆锯）内电气设备选择:
1）插入式振动器（2台)开关箱至插入式振动器(2台)导线截面及开关箱内电气设备选择（开关箱以下机械启动后需要系数取1）：
a)计算电流
Kx = 2.4,Cosφ = 0。7
Ijs = Kx×Pe/(1。732×Ue×Cosφ） = 2.4×1.6/(1。732 ×0。38×0。7） = 8。34A
b）选择导线
选择BV—4×2。5+1×1。5 ，穿硬塑料管时其安全载流量为16。60A，满足要求。
c）选择电气设备
选择开关箱内开关为DZ5-20/3，其脱扣器整定电流值为Ir = 16A。漏电保护器为DZ15L—30/3
2）平板式振动器（2台）开关箱至平板式振动器（2台)导线截面及开关箱内电气设备选择（开关箱以下机械启动后需要系数取1）:
a)计算电流
Kx = 2.4，Cosφ = 0.7
Ijs = Kx×Pe/（1。732×Ue×Cosφ） = 2。4×1。6/(1。732 ×0。38×0。7) = 8.34A
b)选择导线
选择BV-4×2.5+1×1。5 ，穿硬塑料管时其安全载流量为16。60A,满足要求。
c)选择电气设备
选择开关箱内开关为DZ5—20/3，其脱扣器整定电流值为Ir = 16A.漏电保护器为DZ15L—30/3
3） 钢筋切断机开关箱至钢筋切断机导线截面及开关箱内电气设备选择（开关箱以下机械启动后需要系数取1):
a)计算电流
Kx = 0.3，Cosφ = 0。7
Ijs = Kx×Pe/（1。732×Ue×Cosφ) = 0。3×1。2/（1。732 ×0。38×0。7） = 0。78A
b）选择导线
选择BV—4×1+1×0.75 ，，穿硬塑料管时其安全载流量为8。70A，满足要求.
c)选择电气设备
选择开关箱内开关为DZ5-20/3,其脱扣器整定电流值为Ir = 16A。漏电保护器为DZ15L—30/3
4)钢筋调直机开关箱至钢筋调直机导线截面及开关箱内电气设备选择(开关箱以下机械启动后需要系数取1）:
a)计算电流
Kx = 0。3，Cosφ = 0。7
Ijs = Kx×Pe/(1。732×Ue×Cosφ） = 0.3×3。3/（1.732 ×0。38×0.7) =2。15A
b）选择导线
选择BV-4×1+1×0。75 ，,穿硬塑料管时其安全载流量为8。70A，满足要求。
c）选择电气设备
选择开关箱内开关为DZ5—20/3,其脱扣器整定电流值为Ir = 16A。漏电保护器为DZ15L—30/3
5）钢筋弯曲机开关箱至钢筋弯曲机导线截面及开关箱内电气设备选择(开关箱以下机械启动后需要系数取1）：
a)计算电流
Kx = 0。3,Cosφ = 0.7
Ijs = Kx×Pe/(1.732×Ue×Cosφ） = 0.3×0。9/(1。732 ×0.38×0。7） =0。59A
b）选择导线
选择BV—4×1+1×0.75 ，，穿硬塑料管时其安全载流量为8.70A，满足要求。
c)选择电气设备
选择开关箱内开关为DZ5-20/3，其脱扣器整定电流值为Ir = 16A.漏电保护器为DZ15L—30/3
6）交流电焊机开关箱至交流电焊机导线截面及开关箱内电气设备选择(开关箱以下机械启动后需要系数取1）:
a)计算电流
Kx = 0.7，Cosφ = 0.4
Ijs = Kx×Pe/(1。732×Ue×Cosφ) = 0。7×25。2/（1.732 ×0。38×0。4) =67.00A
b)选择导线
选择BX-4×10+1×6 ，空气明敷时其安全载流量为85A，室外架空铜芯导线按机械强度的最小截面为10mm2,满足要求。
c)选择电气设备
选择开关箱内开关为DZ5—50/3,其脱扣器整定电流值为Ir = 40A。漏电保护器为DZ10L-100/3
7）木工圆锯开关箱至木工圆锯导线截面及开关箱内电气设备选择（开关箱以下机械启动后需要系数取1）：
a）计算电流
Kx = 0。5，Cosφ = 0。6
Ijs = Kx×Pe/(1。732×Ue×Cosφ） = 0。5×1.75/（1.732 ×0.38×0。6） = 2。22A
b）选择导线
选择BV-4×1+1×0。75 ,穿硬塑料管时其安全载流量为8。07A，满足要求。
c）选择电气设备
选择开关箱内开关为DZ5-20/3，其脱扣器整定电流值为Ir = 16A。漏电保护器为DZ15L—30/3
8）2号主干线分配电箱至电机的开关箱的导线截面及分配箱内开关的选择
a）计算电流
由于该组下有多个开关箱,所以最大电流需要乘以1。1的系数
Ijx=67。00A*1.1＝73。7
b）选择导线
选择BX-4×10+1×6，空气明敷时其安全载流量为85A。
c)选择电气设备
选择分配箱内开关为DZ5—50/3,其脱扣器整定电流值为Ir=50A。
9） 2号干线分配电箱进线及进线开关的选择
a）计算电流
Kx=0。8，Cosφ=0.9
Ijs=Kx×Pe/（1。732×Ue×Cosφ）=0。8×59。35/（1。732×0。38×0。9）=80。16A
该分箱下最大组线电流Ijs=98。00A
两者中取大值Ijs=98.00A
b）选择导线
选择BX—4×25+1×16，空气明敷时其安全载流量为145A.
c)选择电气设备
选择分配箱进线开关为DZ10-250/3，其脱扣器整定电流值为Ir=250A。
10）往2号干线导线截面及总配电箱出线开关的选择
a）计算电流
Kx=0。8，Cosφ=0.9
Ijs=Kx×ΣPe/（1.732×Ue×Cosφ)=0.8×59。35/（1。732×0。38×0.9）=80。16A
该干线下最大的分配箱电流Ijs=98。00A
选择的电流Ijs=98。00A
b)选择导线
选择BX-4×25+1×16，空气明敷时其安全载流量为145A.
c）选择电气设备
选择分配箱进线开关为DZ10—250/3，其脱扣器整定电流值为Ir=250A，由于这部分距离较短，因此不考虑电压降，只按安全载流量选择导线截面。
4、选择总箱的进线截面及进线开关
Ijs=197。83A
由于该总配箱下有多条干线,所以电流需要乘以1。1的系数。
Ijs=197.83×1.1=217。62A
（1）查表得室外架空线路25 °C时铜芯橡皮绝缘导线BX-4×70+1×35，其安全载流量为285A，能够满足使用要求。
(2）选择总进线开关:DZ10-600/3,其脱扣器整定电流值为Ir=600A。
（3）选择总箱中漏电保护器：DZ10L—600/3。
5、选择变压器
根据计算的总的视在功率选择SL7-200/10型三相电力变压器，它的容量为200kVA 〉 130。02kVA×1。2（增容系数）能够满足使用要求,其高压侧电压为10kV同施工现场外的高压架空线路的电压级别一致.
三、绘制临时供电施工图
四、安全用电技术措施
安全用电技术措施包括两个方向的内容：一是安全用电在技术上所采取的措施；二是为了保证安全用电和供电的可靠性在组织上所采取的各种措施，它包括各种制度的建立、组织管理等一系列内容.安全用电措施应包括下列内容：
(一)安全用电技术措施
1。保护接地
是指将电气设备不带电的金属外壳与接地极之间做可靠的电气连接。它的作用是当电气
设备的金属外壳带电时，如果人体触及此外壳时，由于人体的电阻远大于接地体电阻，则大部分电流经接地体流入大地，而流经人体的电流很小.这时只要适当控制接地电阻（一般不大于4Ω），就可减少触电事故发生.但是在TT供电系统中，这种保护方式的设备外壳电压对人体来说还是相当危险的.因此这种保护方式只适用于TT供电系统的施工现场，按规定保护接地电阻不大于4Ω。
2.保护接零
在电源中性点直接接地的低压电力系统中，将用电设备的金属外壳与供电系统中的零线或专用零线直接做电气连接，称为保护接零。它的作用是当电气设备的金属外壳带电时,短路电流经零线而成闭合电路，使其变成单相短路故障，因零线的阻抗很小，所以短路电流很大,一般大于额定电流的几倍甚至几十倍，这样大的单相短路将使保护装置迅速而准确的动作，切断事故电源，保证人身安全。其供电系统为接零保护系统，即TN系统。保护零线是否与工作零线分开，可将TN供电系统划分为TN-C、TN-S和TN—C-S三种供电系统。本工程采用TN—S系统
TN—S供电系统。它是把工作零线N和专用保护线PE在供电电源处严格分开的供电系统，也称三相五线制。它的优点是专用保护线上无电流，此线专门承接故障电流，确保其保护装置动作。应该特别指出，PE线不许断线。在供电末端应将PE线做重复接地。
TN—S供电系统。它是把工作零线N和专用保护线PE在供电电源处严格分开的供电系统，也称三相五线制。它的优点是专用保护线上无电流,此线专门承接故障电流,确保其保护装置动作.应该特别指出,PE线不许断线。在供电末端应将PE线做重复接地。
TN—C—S供电系统。在建筑施工现场如果与外单位共用一台变压器或本施工现场变压器中性点没有接出PE线,是三相四线制供电，而施工现场必须采用专用保护线PE时,可在施工现场总箱中零线做重复接地后引出一根专用PE线，这种系统就称为TN—C—S供电系统。施工时应注意：除了总箱处外,其它各处均不得把N线和PE线连接,PE线上不许安装开关和熔断器，也不得把大地兼做PE线。PE线也不得进入漏电保护器,因为线路末端的漏电保护器动作，会使前级漏电保护器动作.必须注意：在同一系统中不允许对一部分设备采取接地，对另一部分采取接零.因为在同一系统中,如果有的设备采取接地,有的设备采取接零，则当采取接地的设备发生碰壳时，零线电位将升高,而使所有接零的设备外壳都带上危险的电压。
3。设置漏电保护器
(1) 施工现场的总配电箱和开关箱应至少设置两级漏电保护器，而且两级漏电保护器的额定漏电动作电流和额定漏电动作时间应作合理配合,使之具有分级保护的功能。
(2) 开关箱中必须设置漏电保护器，施工现场所有用电设备，除作保护接零外，必须在设备负荷线的首端处安装漏电保护器。
（3） 漏电保护器应装设在配电箱电源隔离开关的负荷侧和开关箱电源隔离开关的负荷侧。
（4） 漏电保护器的选择应符合国标GB6829—86《漏电动作保护器(剩余电流动作保护器）》的要求，开关箱内的漏电保护器其额定漏电动作电流应不大于30mA,额定漏电动作时间应小于0。1s。使用潮湿和有腐蚀介质场所的漏电保护器应采用防溅型产品。其额定漏电动作电流应不大于15mA，额定漏电动作时间应小于0.1s。
4.安全电压
安全电压指不戴任何防护设备,接触时对人体各部位不造成任何损害的电压.国标GB3805-83《安全电压》中规定，安全电压值的等级有42、36、24、12、6V五种.同时还规定:当电气设备采用了超过24V时,必须采取防直接接触带电体的保护措施。
对下列特殊场所应使用安全电压照明器。
（1) 隧道、人防工程、有高温、导电灰尘或灯具离地面高度低于2。5m等场所的照明，电源电压应不大于36V。
（2） 在潮湿和易触及带电体场所的照明电源电压不得大于24V。
(3） 在特别潮湿的场所，导电良好的地面、锅炉或金属容器内工作的照明电源电压不得大于12V。
5。电气设备的设置应符合下列要求
(1） 应设置室内总配电屏和室外分配电箱或设置室外总配电箱和分配电箱,实行分级配电
(2） 箱与照明配电箱宜分别设置，如合置在同一配电箱内，动力和照明线路应分路设置，照明线路接线宜接在动力开关的上侧。
（3) 应由末级分配电箱配电。开关箱内应一机一闸，每台用电设备应有自己的开关箱,严禁用一个开关电器直接控制两台及以上的用电设备。
（4） 设在靠近电源的地方，分配电箱应装设在用电设备或负荷相对集中的地区.分配电箱与开关箱的距离不得超过30m,开关箱与其控制的固定式用电设备的水平距离不宜超过3m.
（5） 配电箱、开关箱应装设在干燥、通风及常温场所.不得装设在有严重损伤作用的瓦斯、烟气、蒸汽、液体及其它有害介质中.也不得装设在易受外来固体物撞击、强烈振动、液体侵溅及热源烘烤的场所.配电箱、开关箱周围应有足够两人同时工作的空间,其周围不得堆放任何有碍操作、维修的物品.
(6) 配电箱、开关箱安装要端正、牢固，移动式的箱体应装设在坚固的支架上.固定式配电箱、开关箱的下皮与地面的垂直距离应大于1。3m,小于1.5m。移动式分配电箱、开关箱的下皮与地面的垂直距离为0。6～1。5m。配电箱、开关箱采用铁板或优质绝缘材料制作，铁板的厚度应大于1.5mm。
（7） 配电箱、开关箱中导线的进线口和出线口应设在箱体下底面，严禁设在箱体的上顶面、侧面、后面或箱门处。
6.电气设备的安装
(1）配电箱内的电器应首先安装在金属或非木质的绝缘电器安装板上，然后整体紧固在配电箱箱体内，金属板与配电箱体应作电气连接。
（2）配电箱、开关箱内的各种电器应按规定的位置紧固在安装板上，不得歪斜和松动.并且电器设备之间、设备与板四周的距离应符合有关工艺标准的要求。
（3）配电箱、开关箱内的工作零线应通过接线端子板连接，并应与保护零线接线端子板分设。
(4）配电箱、开关箱内的连接线应采用绝缘导线,导线的型号及截面应严格执行临电图纸的标示截面。各种仪表之间的连接线应使用截面不小于2。5mm2的绝缘铜芯导线.导线接头不得松动，不得有外露带电部分。
（5）各种箱体的金属构架、金属箱体，金属电器安装板以及箱内电器的正常不带电的金属底座、外壳等必须做保护接零,保护零线应经过接线端子板连接.
（6）配电箱后面的排线需排列整齐，绑扎成束，并用卡钉固定在盘板上,盘后引出及引入的导线应留出适当余度,以便检修。
（7)导线剥削处不应伤线芯过长,导线压头应牢固可靠，多股导线不应盘卷压接，应加装压线端子(有压线孔者除外)。如必须穿孔用顶丝压接时,多股线应涮锡后再压接，不得减少导线股数。
（8） 配电箱、开关箱的进、出线口应配置固定线卡,进出线应加绝缘护套并成束卡固在箱体上，不得与箱体直接接触.移动式配电箱、开关箱、出线应采用橡皮护套绝缘电缆，不得有接头。
(9） 配电箱、开关箱外形结构应能防雨、防尘。
7.外电线路及电气设备的防护
（1)在建工程不得在高、低压线路下方施工，高低压线路下方,不得搭设作业棚、建造生活设施,或堆放构件、架具、材料及其它杂物。
（2)施工时各种架具的外侧边缘与外电架空线路的边线之间必须保持安全操作距离.当外电线路的电压为1kV以下时，其最小安全操作距离为4m；当外电架空线路的电压为1～10kV时，其最小安全操作距离为6m;当外电架空线路的电压为35～110kV,其最小安全操作距离为8m。上下脚手架的斜道严禁搭设在有外电线路的一侧。旋转臂架式起重机的任何部位或被吊物边缘与10kV以下的架空线路边线最小水平距离不得小于2m.
（3）施工现场的机动车道与外电架空线路交叉时，架空线路的最低点与路面的最小垂直距离应符合以下要不得求：外电线路电压为1kV以下时，最小垂直距离为6m；外电线路电压为1～35kV时，最小垂直距离为7m。
(4）对于达不到最小安全距离时，施工现场必须采取保
