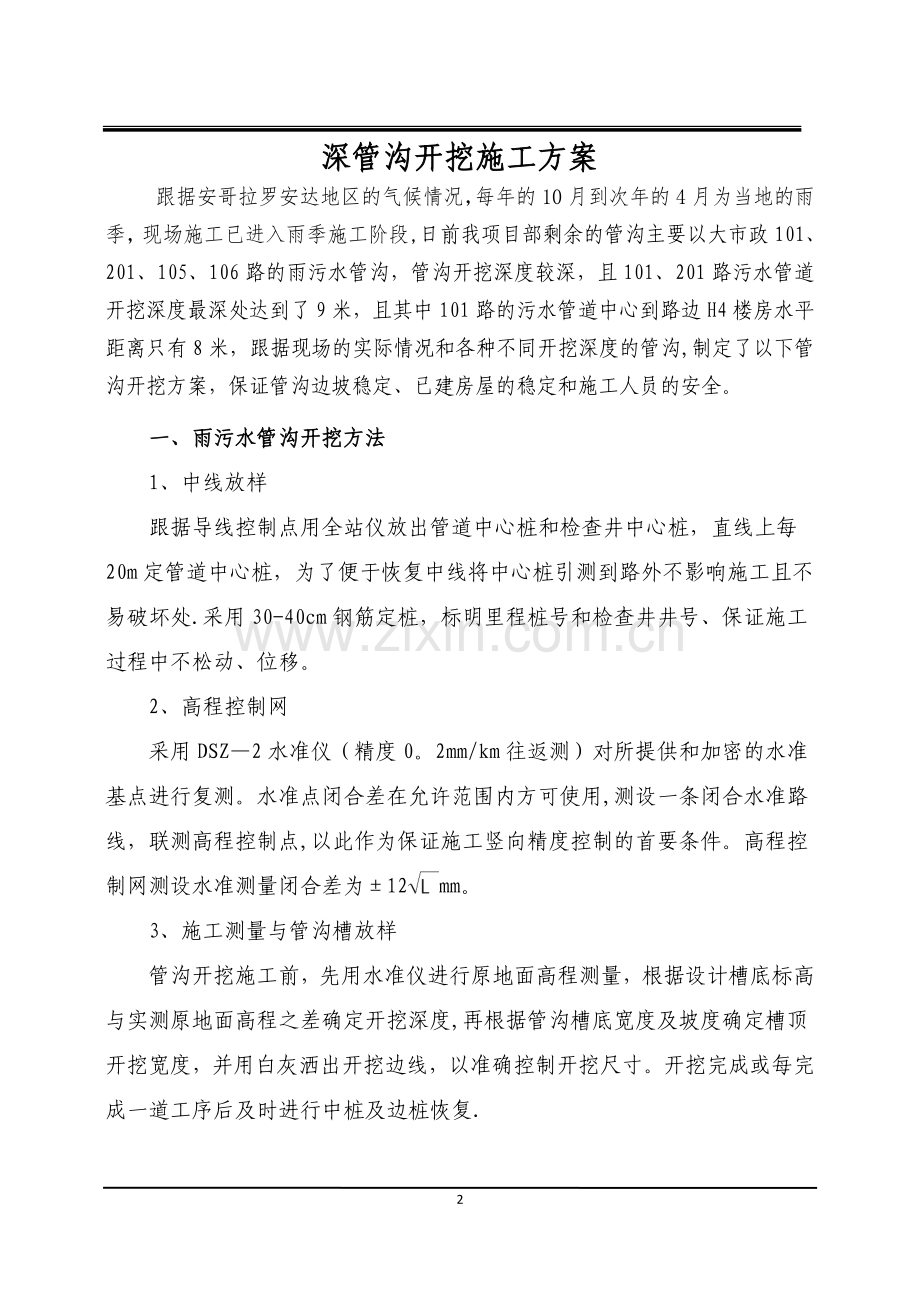

深管沟开挖施工方案.doc_第2页
第2页 / 共21页
深管沟开挖施工方案.doc_第3页
第3页 / 共21页
深管沟开挖施工方案.doc_第4页
第4页 / 共21页
深管沟开挖施工方案.doc_第5页
第5页 / 共21页
点击查看更多>>
资源描述

1、XXX项目部市政深基坑开挖施工方案编制单位:编 制: 审 核:审 批:编制时间:2014 年2月20日 深管沟开挖施工方案跟据安哥拉罗安达地区的气候情况,每年的10月到次年的4月为当地的雨季,现场施工已进入雨季施工阶段,日前我项目部剩余的管沟主要以大市政101、201、105、106路的雨污水管沟,管沟开挖深度较深,且101、201路污水管道开挖深度最深处达到了9米,且其中101路的污水管道中心到路边H4楼房水平距离只有8米,跟据现场的实际情况和各种不同开挖深度的管沟,制定了以下管沟开挖方案,保证管沟边坡稳定、已建房屋的稳定和施工人员的安全。一、雨污水管沟开挖方法1、中线放样跟据导线控制点用全

2、站仪放出管道中心桩和检查井中心桩,直线上每20m定管道中心桩,为了便于恢复中线将中心桩引测到路外不影响施工且不易破坏处.采用30-40cm钢筋定桩,标明里程桩号和检查井井号、保证施工过程中不松动、位移。2、高程控制网采用DSZ2水准仪(精度0。2mm/km往返测)对所提供和加密的水准基点进行复测。水准点闭合差在允许范围内方可使用,测设一条闭合水准路线,联测高程控制点,以此作为保证施工竖向精度控制的首要条件。高程控 制网测设水准测量闭合差为12mm。 3、施工测量与管沟槽放样管沟开挖施工前,先用水准仪进行原地面高程测量,根据设计槽底标高与实测原地面高程之差确定开挖深度,再根据管沟槽底宽度及坡度确

3、定槽顶开挖宽度,并用白灰洒出开挖边线,以准确控制开挖尺寸。开挖完成或每完成一道工序后及时进行中桩及边桩恢复.上口开挖宽度=沟槽底部宽度+2放坡宽度,开挖方法根据开挖深度不同,适当放坡度,放坡原则为:5mH2m,设一级边坡,放坡系数按1:0。5;7mH5m,设二级边坡,第一级边坡1:0。5,第二级边坡1:0. 5,在沟底以上4m高度处设一个1米宽的平台.9。5mH7m,设三级边坡,第一级边坡1:0。5(沟底以上4m处),第二级边坡1:0. 5(沟底以上8m处),第三级边坡1:0。75,每级边坡处设1m中间平台.注:放坡系数根据开挖深度和土质而定.H为开挖深度.沟槽底部的开挖宽度:根据管道外径及工

4、作宽度进行计算后确定。(槽底宽度B=D0+1000mm(D0500mm)、B= D0+1200mm(500mmD01000mm)、B= D0+1400mm(1000mmD01500mm)、B= D0+1600mm(1500mmD03000mm),D0是管外径;槽底中线每侧宽度不小于B/2。)定出检查井的基坑位置,根据基础尺寸和高程适当加大加深。4、管沟土方开挖机械跟据基槽的放线平面尺寸及开挖坡度开挖,严格控制开挖基底高程,禁止超挖、欠挖现象,并防止深开挖段塌方情况发生。土方开挖采用机械分段、分层开挖(每层开挖深度控制在4米内),人工辅助的方式进行,随时跟踪测量开挖深度,槽底留10cm厚的土层暂

5、不挖,人工配合清理槽底至设计标高,以确保槽底土壤结构不被扰动和破坏,人工清理出的土及时用挖机运出沟内。土方随挖随运,挖出的土方直接装车外运至指定地点集中堆放,严禁将土方堆放在沟槽两侧,且开挖过程中沟槽两侧3米范围内重型机械、车辆不得通行或停放,开挖过程中经常检查管沟壁的稳定情况做好原始记录,发现有安全隐患应该立刻停止施工。每隔300m或每个开挖段落端部挖进入沟底的行人坡道,用人工修筑台阶,坡道边钉钢筋,拉警示带,设警示标志,防止施工人员通行时滑落。5、基坑底碾压报检:基底原状土平整、压实:槽底达到设计标高后进行原基土翻松后洒水闷料,水车洒水时应距离沟边距离不小于3米,人工用水管洒水;检测含水量

6、合格用3T振动压路机碾压基底4-5遍,自检压实度合格后经报请质量监控办和BDM监理验收,验收合格后方可进行下道工序。6、管沟施工临时排水管沟开挖时在管沟两侧距离1米的位置修筑宽度、高度均为50cm的拦水土埂,并在土埂外侧修临时排水沟,沟槽四周的土埂及排水沟应全部连通,在每个施工段落最低处设排水出口,将沟槽外侧的临时积水排至指定地方,防止雨水流入沟槽.沟槽内在道路交叉口或每个施工段落最低处挖1m1m*1m临时积水坑,雨天沟槽内积水汇集至积水坑,雨后及时人工用水泵将沟槽内积水抽出基坑外排水沟排走。7、沟槽临边安全防护沟槽开挖边线放线后,沿边线外1.5米用红白漆钢管搭设安全防护栏,防护立杆采用长度为

7、1.3米,直径为50mm钢管,钉入土内深度不得小于30cm,间距不大于4m;水平杆采用50mm钢管或40mm40mm方钢管搭设,横杆离地高度为1。2m.在每段管沟端头设警示牌和路名牌,并派专人巡视指挥交通,以免发生安全事故。二、101路雨污水管沟专项施工方案:1、管沟开挖:101雨水管埋深36m,且雨水管设在道路的中心,离楼房25m,按二级放坡,坡度1:0.5(高:宽),在离沟底4m高度处设置1m的中间平台,在沟顶设置1m1m拦水埂和0.5m*0.3m截水沟,并且沟顶以外的地面雨水排向沟外。(详见后附图方案一)。101路污水管道开挖深度较深,管沟中心到沟边楼房外墙距离为8米,为防止雨水对沟槽形

8、成影响,计划在四月份后的旱季施工,根据现场实际情况及管道开挖深度可以分为四个施工段落,根据不同的施工段落制定不同的方案进行管沟开挖及支护,保证沟槽边坡的稳定及施工的安全.21(1)段落一:(K0+000-K0+060段)此段开挖深度为8。5-9.45米,此段管沟两侧距楼区19.4m,考虑采取三级放坡方法进行开挖,第一级边坡1:0。5(沟底以上4m处),第二级边坡1:0. 5(沟底以上8m处),第三级边坡1:0.75,每级边坡处设1m的中间平台。并且在管沟两侧距沟边1米处设1m1m拦水埂和0.5m*0.3m截水沟,防止雨水不流入沟内冲刷边坡.(详见附图方案三)(2)段落二:(K0+060-K0+

9、900段)此段开挖深度为3。97米,按最大深度算开挖后坡顶距楼房34。5m,在沟顶地表采取塑料布覆盖,在塑料布表面覆盖20cm砂土保护塑料布,可以有效防止地表水渗入边坡,保护边坡稳定。因此按二级放坡,坡度1:0。5(高:宽),在离沟底4m高度处设置1m的中间平台,在沟顶设置1m*1m拦水埂和0。5m*0。3m截水沟,并且沟顶以外的地面雨水排向沟外。(详见附图方案一)。(3)段落三:(K0+900K1+747段)该段位于203路与207路之间,由于征地问题还未施工,计划安排在四月份以后旱季施工,有利于边坡的稳定.此段开挖深度为79米,管道中心与H4楼房距离为8米,距离较近,且3、4号地块靠路边较

10、近的H4楼区主体10栋完成砌筑,6栋H4楼因征地问题还未施工,因此采用二种方案,第一种情况是对于已施工了楼房并且主体已完成的段落采用二级放坡,第一级边坡采用1:0.5的坡度,第二级边坡采用1:0。4的边坡,为了加强边坡稳定在第二级边坡处设置直径为10钢筋作为锚杆,锚杆间距为1。5m*1。5m,锚入边坡深度为36m,角度20,锚杆间用6400mm的钢筋网片全部连接成一体,喷设M10水泥砂浆护壁,护壁厚度5cm。(详见后附图方案二)第二种情况是在沟边还未砌筑楼房主体的段落采取二三级边放坡方法进行开挖,第一级边坡1:0.5,第二级边坡按1:0.5,第三级边坡按1:0.75放坡,在每级边坡相接处设一个

11、1m宽的平台,并且在管沟两侧距沟边1米处设1m*1m拦水埂和0。5m*0.3m截水沟,保证雨水不流入沟内对边坡造成冲刷。(详见后附图方案三)(4)土钉墙支护施工工艺: 基坑开挖2m 土钉成孔插入锚筋灌浆 绑扎钢筋网喷射砂浆面层 砂浆强度达到70%后继续向下开挖并重复以上步骤至一级边坡平台。基坑开挖:为了便于施工采取每开挖2m修整边坡;成孔:土钉成孔倾角取20,深度为36m,采用人工持洛阳铲成孔,成孔后对孔内松土清理干净;插入锚筋:锚筋上每隔1m焊一个定位支架,使锚筋处于孔洞中心保证锚筋的保护层厚度,将锚筋插入孔内;灌浆:采用M10水泥砂浆,水灰比宜取0。400。45,灰砂比宜取0。51.0,拌

12、和用砂宜选用中粗砂,用活塞泵将砂浆压入孔内,注浆管端部至孔底的距离不宜大于200mm;注浆及拔管过程中,注浆管口应始终埋入注浆液面内,应在水泥浆液从孔口溢出后停止注浆;注浆后,当浆液液面下降时,应进行孔口补浆;绑扎钢筋网喷射砂浆面层:当土钉砂浆灌注2天后开始绑扎钢筋和喷射砂浆面层。继续边坡开挖:对土钉墙,应在土钉、喷射混凝土面层的养护时间大于2d后,方可开挖下层土方。开挖时挖土机械不得碰撞或损害锚杆、土钉墙墙面、内支撑及其连接件等构件;三、201路雨污水管沟开挖施工方案:由于201路改线后的雨污水中心间距3。7m,因此考虑雨污水管沟同槽开挖,污水管道比雨水管道低1.7m左右,计划先施工污水管道

13、,回填到与雨水基底平齐后再进行雨水管道或雨水方涵施工。赞谷北侧201路污水管道从K1+200K2+300段埋深为67。5m,K2+300K2+522管道埋深为7.5m9.5m,污水管道中心距楼房23.5m,按最大埋深9.5m计算的开挖宽度为8.6m,坡顶距楼房14。9m,在沟顶以外低洼处(201路K1+280处与102相交路口最低)设置大的集水坑用水泵将水排走,防止雨水流到沟边冲刷边坡。根据管道埋深采取二三级边放坡方法进行开挖。段落一:K1+200K2+300段埋深为67.5m,采用二级边坡,第一级边坡1:0.5,第二级边坡按1:0.5,在每级边坡相接处设一个1m宽的平台,并且在管沟两侧距沟边

14、1米处设1m1m拦水埂和0。5m0。3m截水沟,保证雨水不流入沟内对边坡造成冲刷。(详见后附图方案四)段落二:K2+300K2+522管道埋深为7。5m9.5m,第一级边坡1:0.5,第二级边坡按1:0。5,第三级边坡按1:0.75放坡,在每级边坡相接处设一个1m宽的平台,并且在管沟两侧距沟边1米处设1m1m拦水埂和0。5m*0。3m截水沟,保证雨水不流入沟内对边坡造成冲刷。(详见后附图方案五)四、质量保证措施1、检查井混凝土浇筑施工措施由于管沟较深,高差大,为防止混凝土产生离析采用溜槽浇筑,在检查井顶面铺设木板,混凝土先堆积到木板上,再由人工将混凝土铲到检查井模板内,分层浇筑和振捣,每层浇筑

15、厚度为50cm。2、污水管混凝土管摆放、安装措施混凝土管运至现场后采用25T吊车将管吊运至管沟底,以二个检查井之间为一段,确定每段需要摆放的混凝土管数量,混凝土管呈斜向约20角摆放,采用滚入式安装,插口插入的方向与水流方向一致,承口不得进检查井,安装时套在插口上的橡胶圈应平直、无扭曲且位置正确,校正管道轴线和高程合格后进行下一节混凝土管的安装。3、管沟回填措施管道闭水报验合格后进行管沟回填,101路污水管沟埋深在49m,回填采用汽车将土运到离沟边2米以上堆放,堆放高度不超过2米,用挖掘机将土放在沟边坡上,让土沿边坡滑落,控制每次甩土量,用人工平整碾压或夯实,每层回填厚度30cm。4、严格按照制

16、定的管沟开挖方案实施,合理的安排基坑开挖时间,开挖深度大于7m的管沟避开雨季再施工。5、合理衔接好各道施工工序,管沟开挖后及时完成各道工序后进行回填,防止管沟放置时间过长引起塌方.6、针对深管沟施工,做出合理可行的方案和计划,对参与现场的施工人员进行培训学习教育,加强全员质量、安全、文明施工意识,每道工序施工前都对各班组人员进行书面和口头交底。7、每天早上召开班前会议,总结前一天的问题和合理布排当天的工作,防止质量问题的发生.为了防止沟槽内集水浸泡沟槽土基应采取沟槽内每隔200米设一个集水坑,集水坑长宽深=1*1*1m,8、沟槽顶面两边开挖时必须修筑拦水土埂和截水沟,沟槽内隔段挖积水坑,用水泵

17、将水抽到临时排水沟排出施工现场,防止雨水流入沟槽内,或积水浸泡沟槽土基引起沟壁坍塌,沟槽两侧严禁堆土,减小沟壁两侧的施工荷载.9、对于重点路段101路,施工污水管道时增加施工人员和机械设备,保证材料充足,缩短施工工期。五、施工应急预案1、施工前应按审批各分部分项工程的雨季施工方案和技术交底实施,定期对作业人员进行雨季施工培训,加强施工人员防雨、防雷电、防暑降温工作的安全教育和监督检查,并不定期检查落实情况;成立雨季应急小组,责任明确到人,落实片区负责人带头管理作用。2、制定雨期做业的应急预案,增添雨季排水设备、机械设备及使用工具,雨季施工期间给施工人员配备雨鞋、雨衣、蓬布等防雨物品.3、关注当

18、天天气预报,雨天设专职巡逻车,发现问题及时调集应急预案小组人员进行排水、导流。4、提前对现场所有动力及照明线路、供配电电气设施进行一次全面检查,对线路老化、安装不良、瓷瓶裂纹、绝缘降低以及漏跑电现象,必须及时修理和更换,严禁迁就使用.5、管槽开挖后对于边坡不稳定段采用锚杆和砂浆护壁进行防护。提高边坡的稳定性,雨天设专人加强对开挖的沟槽及沟槽边的堆土稳定状态的巡视,巡视安全后才允许施工人员下沟进行施工,如发现裂缝、滑坡塌方或其它危险迹象立即撤离沟内施工人员,并第一时间向领导报告,周围设安全围挡,禁止人员进入,待边坡稳定后采用小型机械或人工对塌方土和被扰动的土方进行清理。6、施工车辆和机械作业时应

19、在沟槽坡顶保持3米以外的安全距离,并对机械手进行交底。六、沉降观测1、房屋沉降观测:为了检测房屋在管沟开挖后是否产生变形、沉降,在管沟开挖前在每栋房屋外墙角设置二个沉降观测点,对新挖的沟槽边房屋每周对沉降观测点测量2次,一周后每周观测一次,下雨过后每天观测二次,并对数据进行统计分析,如观测的沉降速度小于0。010。04mm/d可认为房屋已进入稳定阶段(后附详图).2、管沟沉降观测:对坑边地面沉降、支护结构深部水平位移、支护结构沉降、进行监测时,监测点应布设在邻近建筑物、基坑各边中部及地质条件较差的部位,监测点或监测面不宜少于3个.坑边地面沉降监测点应设置在支护结构外侧的土层表面或柔性地面上。与

20、支护结构的水平距离宜在基坑深度的0。2倍范围以内。有条件时,宜沿坑边垂直方向在基坑深度的12倍范围内设置多测点的监测面,每个监测面的测点不宜少于5个.各监测项目应在基坑开挖前或测点安装后测得稳定的初始值,且次数不应少于两次.3、支护结构顶部水平位移的监测频次应符合下列要求:1 基坑向下开挖期间,监测不应少于每天一次,直至开挖停止后连续三天的监测数值稳定;2 当地面、支护结构或周边建筑物出现裂缝、沉降,遇到降雨,坑外地面荷载增加等各种环境条件变化或异常情况时,应立即进行连续监测,直至连续三天的监测数值稳定;3 当位移速率大于或等于前次监测的位移速率时,则应进行连续监测;4 在监测数值稳定期间,尚

21、应根据水平位移稳定值的大小及工程实际情况定期进行监测,当监测数值比前次数值增长时,应进行连续监测,直至数值稳定。4、在支护结构施工、基坑开挖期间以及支护结构使用期内,应对支护结构和周边环境的状况随时进行巡查,现场巡查时应检查有无下列现象及其发展情况: 基坑外地面和道路开裂、沉陷; 基坑周边建筑物开裂、倾斜; 挡土构件表面开裂; 锚杆锚头松动,锚杆杆体滑动,腰梁和锚杆支座变形,连接破损等; 支撑构件变形、开裂; 土钉墙土钉滑脱,土钉墙面层开裂和错动; 降水井抽水不正常,基坑排水不通畅。5、 基坑监测数据、现场巡查结果应及时整理和反馈。当出现下列危险征兆时应立即报告,并迅速将施工人员、机械拆离危险地段: 支护结构位移达到设计规定的位移限值,且有继续增长的趋势; 支护结构位移速率增长且不收敛; 支护结构构件的内力超过其设计值; 基坑周边建筑物、道路、地面的沉降达到设计规定的沉降限值,且有继续增长的趋势;基坑周边建筑物、道路、地面出现裂缝,或其沉降、倾斜达到相关规范的变形允许值; 支护结构构件出现影响整体结构安全性的损坏; 基坑出现局部坍塌; 开挖面出现隆起现象
