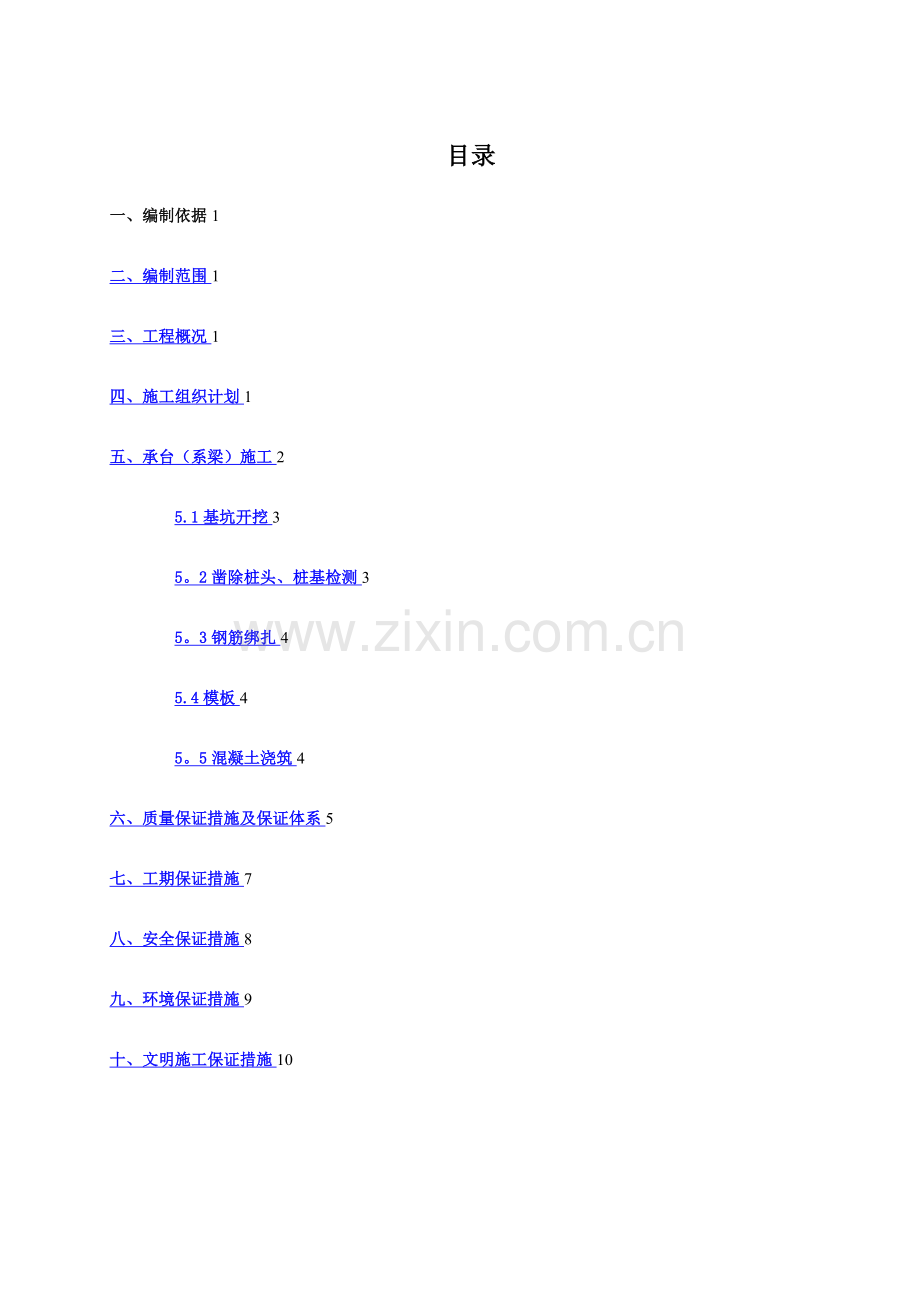

桥梁承台、系梁施工方案.doc_第1页
第1页 / 共11页

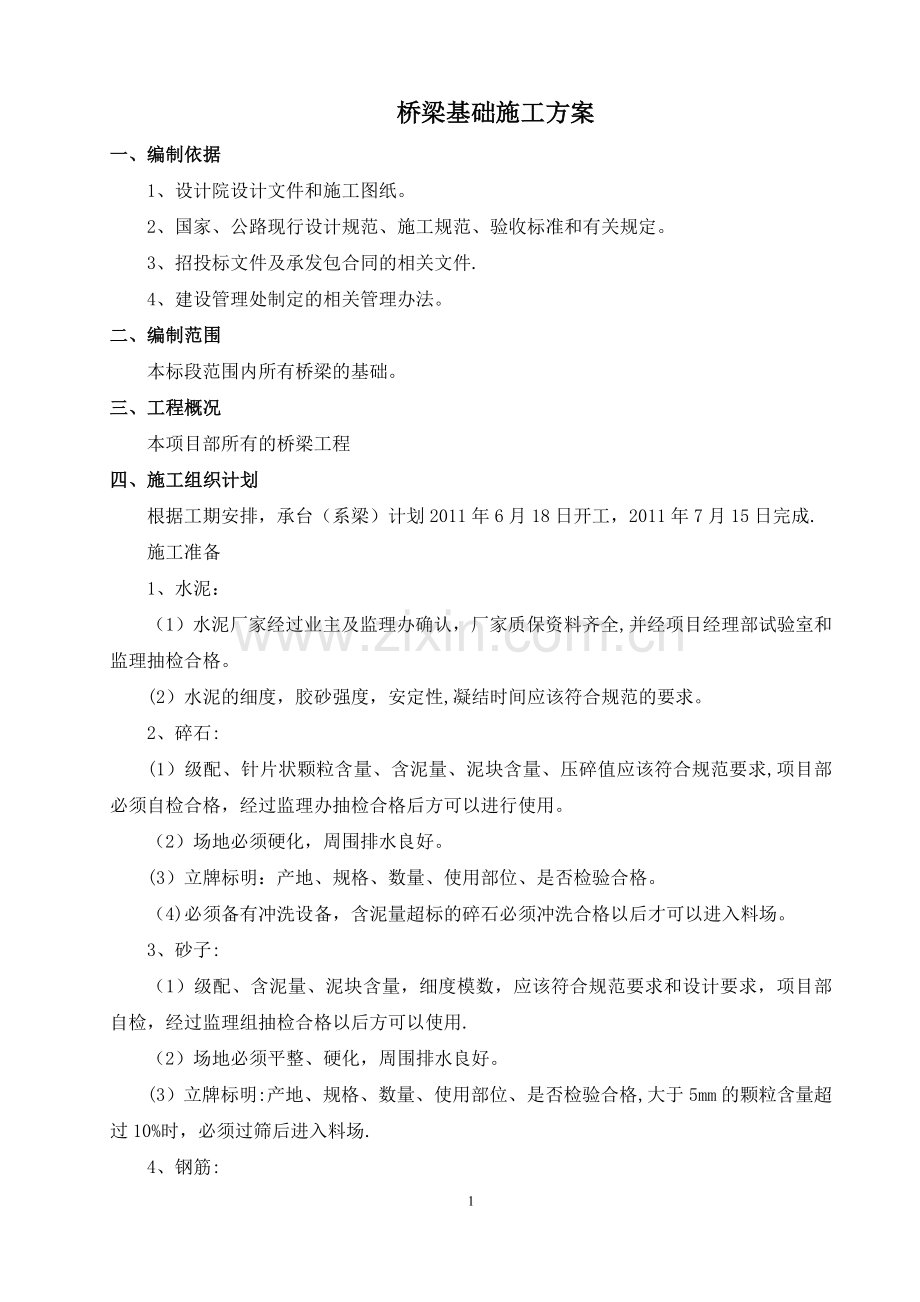

桥梁承台、系梁施工方案.doc_第2页
第2页 / 共11页
桥梁承台、系梁施工方案.doc_第3页
第3页 / 共11页
桥梁承台、系梁施工方案.doc_第4页
第4页 / 共11页
桥梁承台、系梁施工方案.doc_第5页
第5页 / 共11页
点击查看更多>>
资源描述

1、目录一、编制依据1二、编制范围1三、工程概况1四、施工组织计划1五、承台(系梁)施工25.1基坑开挖35。2凿除桩头、桩基检测35。3钢筋绑扎45.4模板45。5混凝土浇筑4六、质量保证措施及保证体系5七、工期保证措施7八、安全保证措施8九、环境保证措施9十、文明施工保证措施10桥梁基础施工方案一、编制依据1、设计院设计文件和施工图纸。2、国家、公路现行设计规范、施工规范、验收标准和有关规定。3、招投标文件及承发包合同的相关文件.4、建设管理处制定的相关管理办法。二、编制范围本标段范围内所有桥梁的基础。三、工程概况本项目部所有的桥梁工程四、施工组织计划根据工期安排,承台(系梁)计划2011年6

2、月18日开工,2011年7月15日完成.施工准备1、水泥: (1)水泥厂家经过业主及监理办确认,厂家质保资料齐全,并经项目经理部试验室和监理抽检合格。(2)水泥的细度,胶砂强度,安定性,凝结时间应该符合规范的要求。2、碎石: (1)级配、针片状颗粒含量、含泥量、泥块含量、压碎值应该符合规范要求,项目部必须自检合格,经过监理办抽检合格后方可以进行使用。 (2)场地必须硬化,周围排水良好。 (3)立牌标明:产地、规格、数量、使用部位、是否检验合格。 (4)必须备有冲洗设备,含泥量超标的碎石必须冲洗合格以后才可以进入料场。3、砂子: (1)级配、含泥量、泥块含量,细度模数,应该符合规范要求和设计要求

3、,项目部自检,经过监理组抽检合格以后方可以使用. (2)场地必须平整、硬化,周围排水良好。(3)立牌标明:产地、规格、数量、使用部位、是否检验合格,大于5mm的颗粒含量超过10%时,必须过筛后进入料场. 4、钢筋: (1)钢筋厂家必须经过业主及监理办确认,钢筋质保资料齐全。(2)钢筋应该堆放在仓库内,堆放时应该垫高,并且立牌明示:生产厂家、规格、型号、使用部位、是否已经抽检合格等.(3)力学性能试验应该符合GB14991998和GB/7011997的规定. 5、配合比 理论砼配合比强度应该符合设计要求,采用已经得到监理工程师的批准的配合比施工,施工过程中严格控制施工配合比.6、机械设备(1)、

4、拌和、振捣、钢筋加工机械、发电机等各种机械性能应该良好,满足施工要求,运转正常,同时需要有备用机械.(2)、吊装机械应与吊运机械重量匹配,安全可靠。7、放样定位(1)、施工前,将中线、平面位置等采用全站仪进行测设,承台(系梁)位置设置可靠,交角方向正确。(2)、放样后报监理工程师复测合格以后方可以施工。 8、人员准备现场配有技术负责人一名,质检员一名,工长一名,工人若干。施工前进行二级技术交底,即有项目总工对现场技术负责人进行一级交底,再由现场技术负责人对所有参加施工人员进行二级技术交底,两级技术交底同样做到明确施工要点注意事项和安全事宜。五、承台(系梁)施工承台(系梁)在桩基检测合格后施工,

5、将已成桩的桩头浮浆凿除(此项工作在灌注桩基砼完成之后即可进行,但须控制好桩顶设计标高),保证桩与桩顶系梁接头的良好性。详见承台(系梁)施工工艺流程图。测设基坑平面位置、标高挖掘机开挖凿除桩头检测桩基基底处理绑扎钢筋安装模板灌筑混凝土与墩台身接缝处理基坑防护制作混凝土试件集水井法抽水混凝土拌制、输送承台(系梁)施工工艺流程图5。1基坑开挖施工前,先开挖工作面并凿除桩头浮浆。开挖以人工为主、机械为铺。开挖边坡按1:0.5进行刷坡,清除基坑顶的浮土及松散石,四周设置防护栏采用双排脚手架高1。2m间距为2m。开挖深度比系梁(承台)底标高低5cm,然后浇筑5cm厚的砂浆垫层以此作为桩头系梁底模。在基坑开

6、挖线以外5m处设置纵横向截水沟将地表水排入天然水沟。基坑排水采取在基坑四周设排水沟及集水坑,并由专人负责排除基坑积水,严禁积水浸泡基坑。5.2凿除桩头、桩基检测破桩头前,应在桩体侧面用红油漆标注高程线,以防桩头被多凿,造成桩顶高度不够。破除桩头时应用采用空压机结合人工凿除,上部采用空压机凿除,下部留有1020cm由人工进行凿除。凿除过程中保证不扰动设计桩顶以下的桩身砼。严禁用挖掘机或铲车将桩头强行拉断,以免破坏主筋.复测桩顶高程,进行桩基检测.验对于桩长大于30米的钻孔桩,按设计要求采用声波透射法进行检测。对于桩长小于等于30米的钻孔桩全部采用低应变检测。对质量有问题的桩,钻取桩身混凝土鉴定检

7、验。桩头凿完后应报与监理验收,并经检测合格后方可浇筑砂浆垫层。5。3钢筋绑扎系梁(承台)基坑开挖至设计基底高程以下5cm,经检验合格后,立即浇筑砂浆垫层。钢筋绑扎应在砂浆垫层达到设计强度75后进行。在垫层面上弹出钢筋的外围轮廓线,并用油漆标出每根钢筋的平面位置。系梁(承台)钢筋在钢筋加工厂集中加工,现场进行绑扎.在预埋钢筋绑扎时在预埋钢筋上标出红线以确保预埋钢筋的深度达到设计要求。5。4模板系梁(承台)模板宜采用组合钢模,人工安装。模板立设在钢筋骨架绑扎完毕后进行,保护层采用同等级强度混凝土垫块控制确保钢筋保护层厚度满足设计及规范要求.采用绷线法调直,吊垂球法控制其垂直度。加固通过型钢、方木、

8、拉杆与基坑四周坑壁挤密、撑实,确保模板稳定牢固、尺寸准确.要求模板的垂直度及平整度符合规范要求,模板外侧支撑加固符合施工规范要求,并在模板上作好系梁(承台)标高尺寸线。模板经现场监理验收合格后,方可进行混凝土浇注。5。5混凝土浇筑(1)桩头系梁(承台)砼一次浇筑成型,砼分层浇筑厚度控制在3050cm 左右,不能集中布置,防止钢筋骨架变形,用50 振动棒振捣砼,振捣时按5050cm 间距梅花型布置振点,与侧模应保持510cm 的距离;振动器的振动深度一般不超过棒长度2/33/4倍,振动时要快插慢拔,不断上下移动振动棒,以便捣实均匀,减少混凝土表面气泡;避免振动棒碰撞模板、钢筋。浇筑第二层砼时,振

9、动棒插入下层混凝土中510cm,移动间距不超过40cm,与侧模保持510cm距离,对每一个振动部位,振动到该部位混凝土密实为止,即混凝土不再冒出气泡,表面出现平坦泛浆,不允许出现漏振及过振现象。混凝土的浇筑环境温度昼夜平均不低于5或最低温度不低于-3,局部温度也不高于+40,否则采用经监理工程师批准的相应防寒或降温措施。在下层混凝土初凝或能重塑前浇筑完上层混凝土,混凝土下落高差大于2.0米时,设串筒或溜槽。(2)砼由集中搅拌站搅拌,各种砂、石、水泥、外加剂等计量准确,搅拌均匀,由混凝土罐车运输至现场。(3)在混凝土浇筑完成并且初凝后,予以洒水养护保证混凝土表面经常处于湿润状态为准,养生期应符合

10、规范要求。在混凝土表面盖上保持湿润的塑料薄膜等能延续保持湿润的材料,养护用水及材料不能使混凝土产生不良外观质量影响.5.6基坑回填砼达到设计强度后进行基坑回填,基坑四周同步进行;回填土分层回填,每层厚度1020cm,冲击夯夯实.六、质量保证措施及保证体系1、组建高素质的施工队伍选拔质量意识强,领导水平高,施工经验丰富,身体素质好的人员担任经理部、工区现场指挥机构的第一管理者,并配备功能齐全,业务熟悉,配合默契的精干工作班子。组建一支精干,技术过硬,工种齐全,作风顽强,能打硬仗的施工队伍。2、建立完善的质量管理制度(1)建立项目经理部、工区两级创优领导小组,由第一管理者任组长,技术主管任副组长,

11、各部门负责人参加,负责制订规划,组织实施,检查诊断,总结评审.(2)制订创优规划。明确创优目标及相应的保证措施,坚持样板引路,以点带面,确保所有箱涵、通道按优质工程标准一次成优。(3)建立健全质量管理制度坚持三检制:即工班自检项目工区自检质量监察工程师工程监理,明确各级部门的责任,切实推行全面质量管理(TQC),加强质量管理的监督力度,落实质量签证付款制度.(4)坚持“三检”“三不”制度。三检为隐蔽工程检查制、不定期质量抽检制、单项工程竣工检查制,“三不”为材料不合格不施工,上道工序未经验收下道工序不施工,试验不合格不施工。(5)广泛采用新技术、新工艺、新材料、新设备,以科技手段来保证工期,提

12、高质量,保证安全,规范管理。(6)实行创优目标责任制,项目经理部对路基工区各个桥涵施工队实行创优保证金制度,在工程竣工交验之前先按工程价款的1扣交保证金,实现目标后予以返还,若达不到创优目标,则保证金不予返还。3、施工技术保证措施(1)实行以总工程师为首的项目经理部、工区的技术责任制,严格遵守基建施工程序,坚决执行施工规范和设计图纸.(2)实行项目经理部、工区的图纸及文件复核签认制,做好技术、施工组织交底工作,确保技术标准,结构尺寸准确无误。(3)材料保证 开工前,对砂、石、水泥、钢筋等原材料进行取样检验,检验合格后方可进场,进场后按规定的检验频率再进行抽检,合格后方可用于本工程中。(4)技术

13、保证项目内部建立了完善的质量保证体系,施工前进行二级技术交底,即由项目总工对现场技术负责人进行一级交底,再由现场技术负责人对所有参加施工人员进行二级技术交底,两级技术交底都要做到明确施工要点注意事项和安全事宜,并对交底内容进行详细的记录。严格执行内部三检制度(即自检、互检、专检),即先让现场技术员进行自检,再由现场技术负责人进行互检,最后专职质检员进行专检(合格后,才报请监理工程师检查,监理工程师认可后,才进行下一道工序的施工),以确保工程质量达到优良。制定工艺标准,实行标准化作业。4、强化监督检查制度(1)项目经理部、工区设专职的质量检查工程师,由坚持原则、不循私情、秉公办事的质检工程师担任

14、,严把工程质量关.(2)严格执行工程质量检查签认制度,凡应检查的工序经检查签认后才能转入下道工序施工.(3)主动配合支持监理工程师的工作,积极征求监理工程师的意见和建议,坚决执行监理工程师的决定。七、工期保证措施为保质保量按期完成箱涵和通道的施工,采取如下工期保证措施:1、挑选精兵强将组织好精干的施工管理人员和施工队伍,上足劳力和机械设备,为箱涵、通道按期完成创造良好的外部条件。2、加强对全体施工人员的思想教育树立一个“干”字,立足一个“抢字,确保一个“好字,好中求省,好中求快。树立时间就是效益,质量就是信誉的思想,以战斗姿态投入箱涵、通道的施工。 3、加强组织管理、科学安排施工选用会管理、懂

15、技术、年富力强的同志担任各级主要负责人,严格各方面规章制度,上令下行。各级组织机构要高质量、高效率地运转,科学地安排施工,控制工程必须最大限度地安排平行作业,抓好工序衔接,做到环环相扣,有条不紊,加速工程进度. 4、搞好内部经济责任制,提高工作效率加强各级领导,建立健全岗位责任制,签订包保责任状,以周计划保旬计划,以旬计划保月计划,确实保证各项工程按计划完成。完善奖惩制度,落实好按劳分配的原则.实行不同形式的计件工资、计时工资、承包工资,以经济为杠杆,充分发挥施工人员积极性和主动性,提高生产效率,提前工期有奖,延误工期受罚.同时对班组加强施工现场管理,做到文明施工。5、优化施工组织设计充分发挥

16、科技是第一生产力的优势,在施工中不断优化施工方案。采取目标管理、网络技术等现代化管理方法,使施工组织更加全面和严谨。在施工中要对实施性施工组织中的有关工序衔接、劳动组织、工期安排上不断优化,使其更加完善。6、广泛开展技术革新和科研工作积极开展“小发明、小创造、小革新、小建议、小改进”的五小活动,切实提高工效。 7、加强机械设备管理设备的选型力求实用、多效、耐用的原则,防止待机误工。在施工中要有计划地备足易损件,做到随坏随修,确保施工机械按计划正常运作.8、抓好材料供应工作确保材料供应满足施工需要,联系货源,供货渠道畅通,紧俏材料要备料,同时合理安排施工顺序,坚决杜绝返工和窝工现象的出现.9、做

17、好雨季施工安排,确保雨季施工不停顿(1)随时与气象部门取得联系,掌握好天气预报,根据当地气象水文资料预报,有预见性地调整箱涵、通道各个工序施工的顺序,尽量避免暴雨暴发时对施工的不利影响。(2)钢筋在雨天采用搭设简易棚制作,浇筑混凝土时备有防雨彩条布边浇筑边覆盖,确保不延误工期.(3)施工人员配备有雨衣和雨鞋等雨具,保证雨季能够施工。10、搞好后勤保障工作做好物资、机具零配件的采购供应,加强现场生活、卫生、治安管理,使全体施工人员无后顾之忧。八、安全保证措施1、项目部成立安全管理领导机构,健全各级部门的安全生产责任制,责任落实到人。2、特种作业人员必须经培训考试合格后持证上岗;新职工及合同工必须

18、进行经理部、工区和班组三级教育;建立定期安全检查制度,查出隐患必须及时整改;进入施工现场,必须遵章守纪,佩戴安全帽;施工现场按规定悬挂“七牌二图“与安全标牌.3、施工用电安全(1)现场照明:照明电线用绝缘固定,导线不得随地拖拉或绑在脚手架上。照明灯具的金属外壳必须接零。室外照明灯具距地面不低于3米,室内距地面不低于2。4米。(2)配电箱、开关箱:应使用BD型标准电箱,电箱内开关电器必须完整无损,接线正确,电箱内应设置漏电保护器,选用合理的额定漏电动作电流进行分级匹配。配电箱应设总熔丝、分开关,动力和照明分别设置。金属外壳电箱应作接地或接零保护.开关箱与用电设备实行一机一闸保险.同一移动开关箱严

19、禁有380伏和220伏两种电压等级。(3)架空线:架空线必须设在专用电杆(水泥杆、木杆)上,严禁架设在树或脚手架上,架空线应装设横担和绝缘子.架空线应离地4米以上,机动车道为6米以上。(4)接地接零:接地采用角钢、圆钢或钢管,其截面不小于48平方毫米,一组二根接地之间间距不小于2.5米,入土深度不小于2。5米,接地电阻符合规定,电杆转角杆,终端杆及总箱,分配电箱必须有重复接地。(5)用电管理:安装、维修或拆除临时用电工程,必须由电工完成,电工必须持证上岗,实行定期检查制度,并做好检查记录。4、机械设备安全(1)各类机械应持技术性能牌和上岗操作牌,驾驶、指挥人员必须持证上岗,驾驶员应作好例保和记

20、录.(2)必须严格执行定期保养制度,做好操作前、操作中和操作后设备的清洁润滑、紧固、调整和防腐工作。严禁机械设备超负荷使用,带病运转和在作业运转中进行维修。(3)机械设备夜间作业必须有充足的照明.5、防火安全建立经理部、工区、班组三级防火责任制,明确职责。重点部位如仓库、木工间配置相应消防器材,一般部位如宿舍、食堂等处设常规消防器材。施工现场用电,应严格执行有关规定,加强电源管理,防止发生电气火灾。焊、割作业点与氧气瓶、乙炔气瓶等危险物品的距离不得少于10米,与易燃易爆物品的距离不得少于30米。九、 环境保证措施1、设立环保机构,切实贯彻环保法规.严格执行国家及地方政府颁布的有关环境保护,水土

21、保持的法规、方针、政策和法令,结合设计文件和工程,及时提报有关环保设计,按批准的文件组织实施。2、重视环保工作把施工生产和环保工作作为一项内容并认真贯彻执行,严格遵守业主的环境保护政策,为了确保环境得到保护,不管任何时候都接受监理工程师、业主的环保人员及政府有关环保机构的工作人员的检查,认真按照监理工程师的指令去办。3、加强施工生产的环境保护工作采用有效措施,消除施工污染。施工废水、生活废水采用集中管理,清洗集料或含有油污的废水采用集油池的方式处理,不得污染水源及道路。施工时要防治噪音污染。加强噪声管理,汽车喇叭声、砼搅拌机等机器转动声应加以控制.同时控制好灯光,高亮度的太阳灯,探照灯只对施工

22、区段照,随用随开,杜绝长明灯。强化环保管理,健全企业的环保管理机制,定期进行环保检查,及时处理违章事宜,并与地方政府环保部门建立工作联系,接受社会及有关部门的监督.加强环保教育,宣传有关环保政策、知识,强化职工的环保意识,使保护环境成为参建职工的自觉行为.十、文明施工保证措施1、做到二通三无五必须积极开展文明施工窗口达标活动,做到“两通三无五必须,便民利民不扰民”.两通:施工现场人行道畅通;施工工地沿线的居民出入通道畅通.三无:施工中无管线事故;无重大工伤事故;施工现场周围道路平整无积水。五必须:工地现场必须开展以创建文明工地为主要内容的思想政治工作。施工区域与非施工区域必须分隔;施工现场必须

23、做到挂牌施工和管理人员统一服饰佩卡上岗;工地施工材料必须堆放整齐;工地生活设施必须清洁文明。2、在工地主要出入口设置“七牌二图”,施工区域和生活办公区域合理分割,施工区域特别是危险区域挂上醒目的警示标志。3、确保施工道路畅通、平坦、无积水、无散落物。4、生活区布置一定的适时绿化,由专人管理。5、生产机械和施工材料划定区域堆放整齐,并挂上相应的产品标识牌和质量状态牌。6、建筑垃圾和生活垃圾分别堆放,及时处理,操作现场做到工完、料尽、场地清,落手清做到有检查、有考核、有公布、有记录。7、制定检查、奖罚措施条例,每周例会进行讲评。8、人员着装、配卡制度为反映企业规范化管理文明风貌,全标段施工人员按类

24、别分别着标识性工作服.管理人员配卡上岗。安全标志显示管理人员职级。9、卫生防疫管理(1)建立工地卫生管理网络、卫生防疫管理系统,并明确具体责任人,进行定期检查、考核。(2)工地医务室,做好对职工卫生防病的宣传教育工作,针对季节性流行病,传染病等,利用黑板报等形式向职工介绍防病、治病的知识和方法,医务人员对生产生活卫生要起到监督作用,定期检查现场卫生情况.(3)工地设有环境卫生宣传牌和责任区包干图,现场无大面积积水,并有灭四害设施.(4)茶水供应做到冬热夏凉、茶桶清洁、茶具消毒。(5)炊事人员有健康证,食堂有卫生许可证,各种设置及操作流程符合卫生防疫要求。(6)厕所有化粪池,有冲淋装置,无异味,主要生活区内厕所铺贴磁砖.12.4.7联系所在地环保部门定期处理生活垃圾,所有垃圾箱加盖并及时清理.10、宣传教育管理(1)建立工地宣传教育网。(2)设置宣传栏、黑板报等设施,宣传有关安全生产、卫生防疫等方面的知识。(3)在工区驻地四周围墙、脚手支架外侧、办公室外墙等地方张贴、挂设文明规范、企业精神、时代风貌醒目的宣传标语.11、班组文明建设措施(1)定期对所有工人进行安全文明教育活动,并做好记录.(2)在生活区设立“职工之家,提供报刊、杂志、电视机等设施,给职工创造一个良好的学习、休息和娱乐的场所。(3)督促工人养成良好的卫生习惯,宿舍、更衣室达到“五线、四清、一方正。10
