兰州西变电所、开闭所增加计量表施工方案

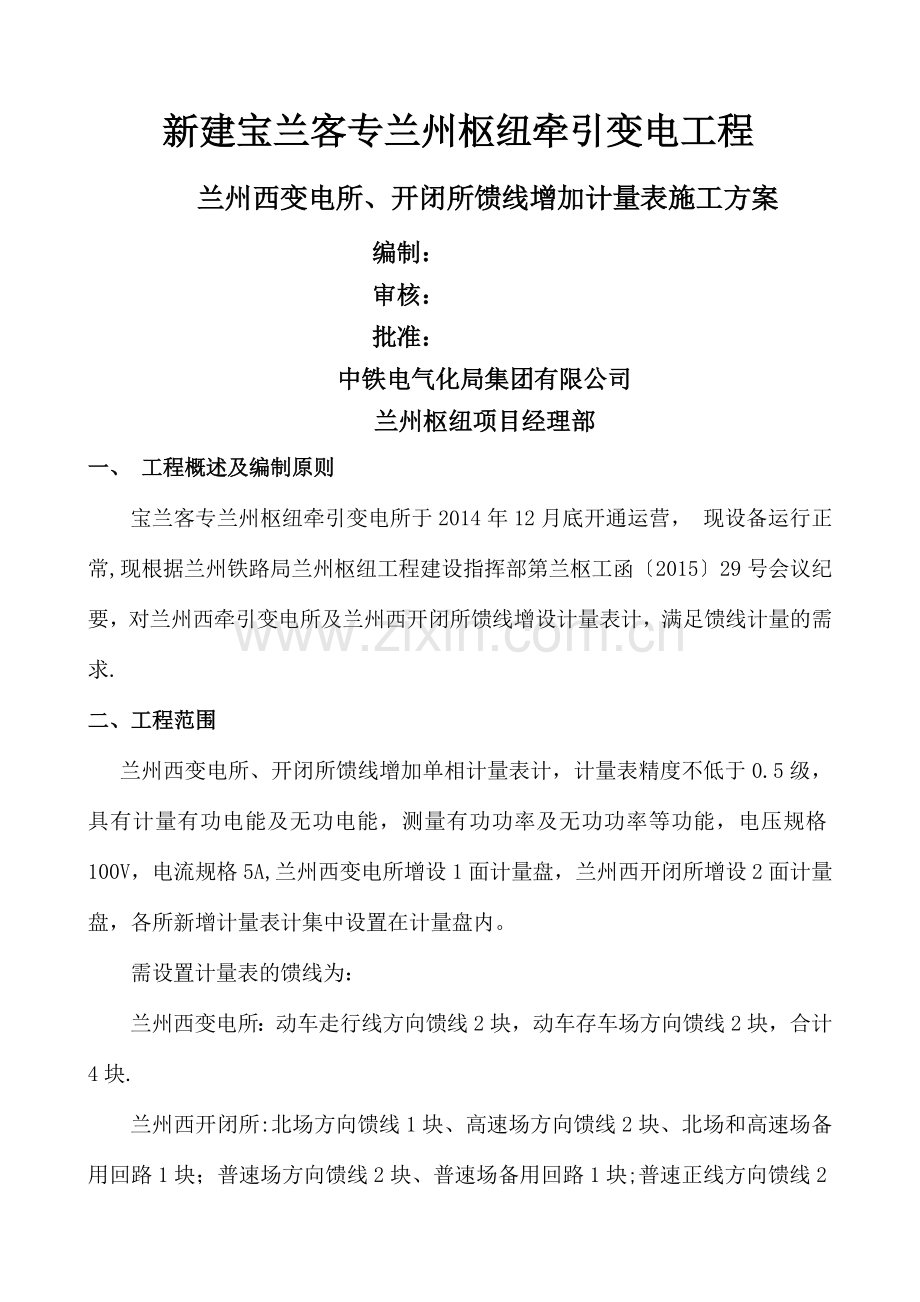

新建宝兰客专兰州枢纽牵引变电工程
兰州西变电所、开闭所馈线增加计量表施工方案
编制：
审核：
批准：
中铁电气化局集团有限公司
兰州枢纽项目经理部
一、 工程概述及编制原则
宝兰客专兰州枢纽牵引变电所于2014年12月底开通运营， 现设备运行正常,现根据兰州铁路局兰州枢纽工程建设指挥部第兰枢工函〔2015〕29号会议纪要，对兰州西牵引变电所及兰州西开闭所馈线增设计量表计，满足馈线计量的需求.
二、工程范围
兰州西变电所、开闭所馈线增加单相计量表计，计量表精度不低于0.5级，具有计量有功电能及无功电能，测量有功功率及无功功率等功能，电压规格100V，电流规格5A,兰州西变电所增设1面计量盘，兰州西开闭所增设2面计量盘，各所新增计量表计集中设置在计量盘内。
需设置计量表的馈线为：
兰州西变电所：动车走行线方向馈线2块，动车存车场方向馈线2块，合计4块.
兰州西开闭所:北场方向馈线1块、高速场方向馈线2块、北场和高速场备用回路1块；普速场方向馈线2块、普速场备用回路1块;普速正线方向馈线2块、普速备用回路1块，合计10块。
计量表计合计14块.
三、 工程采用的施工规范、规程标准
《铁路电力牵引供电设计规范》TB10009—2005
《铁路电力牵引供电施工规范》TB10208—2000
《铁路电力牵引供电工程施工质量验收标准》TB10421-2003

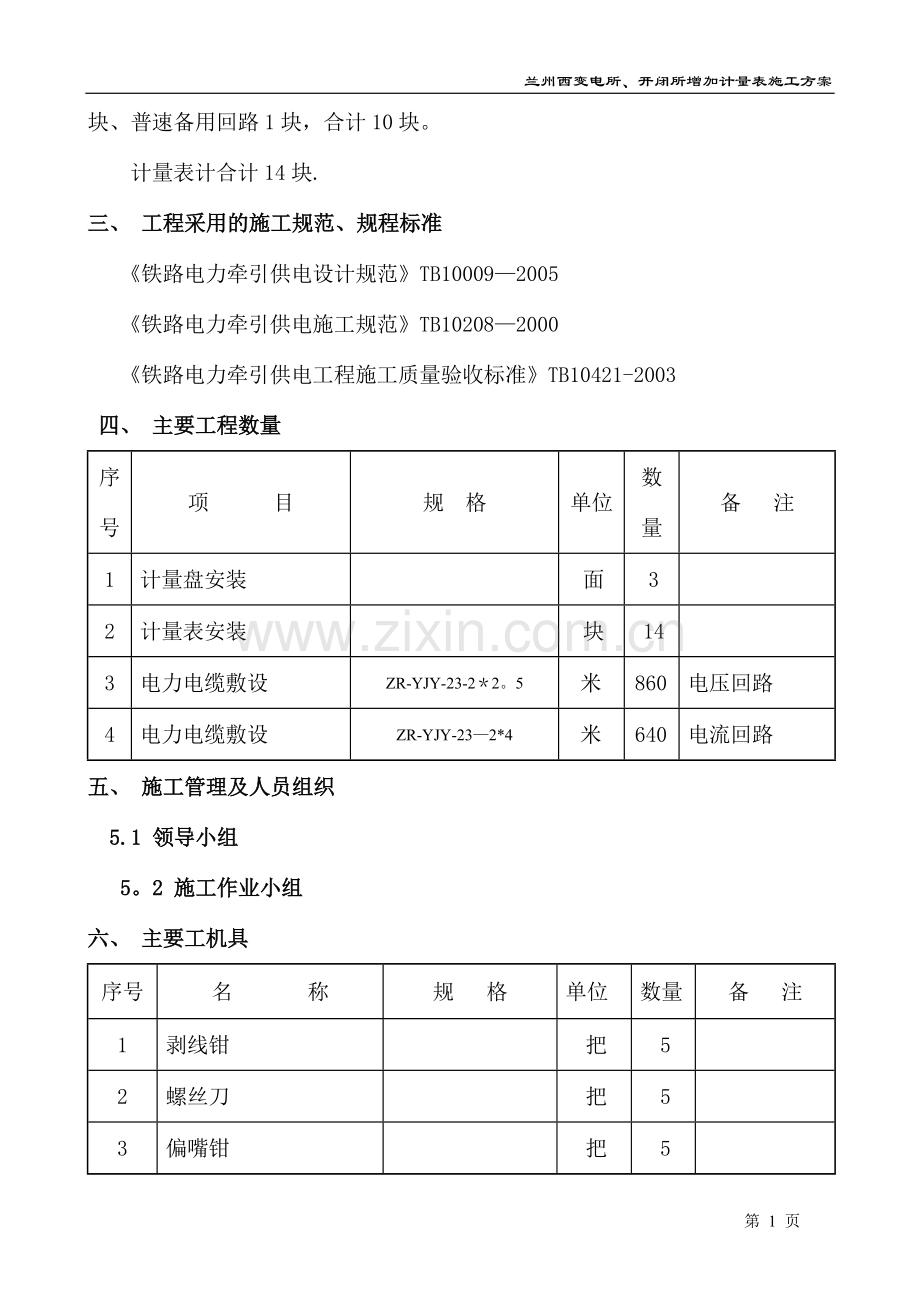

四、 主要工程数量
序号
项 目
规 格
单位
数量
备 注
1
计量盘安装

面
3

2
计量表安装

块
14

3
电力电缆敷设
ZR-YJY-23-2＊2。5
米
860
电压回路
4
电力电缆敷设
ZR-YJY-23—2*4
米
640
电流回路
五、 施工管理及人员组织
5.1 领导小组
5。2 施工作业小组
六、 主要工机具
序号
名 称
规 格
单位
数量
备 注
1
剥线钳

把
5

2
螺丝刀

把
5

3
偏嘴钳

把
5

4
尖嘴钳

把
5

5
断线钳

把
2

6
电工刀

把
5

七、施工方案
电流回路：从各馈线电流互感器备用线圈接引，电缆采用ZR-YJY—23—2＊4mm2。
电压回路：
兰西开闭所:
北场、高速场1、高速场2、普速正线1、普速正线2、普速场1、普速场2及备用回路从YM采压，加设1A空气开关.
兰西变电所:
动车存车场上、下行,动车走行线上、下行从11YHT YM小母线采压,加设1A空开.电缆采用ZR-YJY-23—2＊2。5.
兰西开闭所馈线含备用断路器回路的的利用备用断路器进行倒接，先接引备用断路器的，后接引主断路器的.
兰西变电所直供馈线利用停电点进行倒接.
7.1 工期目标
2015年12月5日开工,2015年12月20日完成施工。
八、电缆敷设及配线
8.1工艺流程图
施工准备
电缆敷设
整理、绑扎
电缆头制作
一次、二次接线
电缆敷设及配线工序流程图

8。2 施工方法
1、 施工准备
根据电缆清册将各种规格型号的电缆盘备齐，运抵变电所施工现场。如果整盘电缆运输有困难,也可先到变电所将各种电缆实地测量长度后,在仓库将电缆裁好，并缠上白色胶布（白色胶布上写明电缆长度，电缆型号规格、电缆起止点）。然后盘起捆好运至变电所。
2、 电缆敷设
① 在室外将电缆盘吊起后放到托架上，用人工展放.电缆展放时避免与地面或其它硬物磨擦.
② 按照交直流、高低压、控制与电力电缆的不同，依据施工设计图纸，分别布放在托架不同层上.
③ 若设备间电缆较短，可先测量出所需长度，将该段电缆从电缆盘上拉出截断后，人工敷设电缆到所内指定位置.
④ 电缆盘去变电所内部分，如果路径较长，在施放时应将电缆放在滑轮上。
3、 电缆整理、绑扎、挂牌
① 每敷设完一根电缆,马上从电缆端头将电缆按顺序依次放到电缆桥架上，并保证电缆的整齐美观。在电缆敷设完成后，再进行一次统一整理.电缆之间避免交叉。同时注意电缆弯曲半径并应符合规定.
② 在电缆整理完毕后，对电缆进行绑扎、挂牌。电缆除了在终端头、拐弯处等要绑扎及挂牌外，还需每隔5米交叉绑扎一次.电缆牌内容包括电缆编号、电缆型号、电缆长度等。
4、 电缆敷设工序的施工标准
① 电缆排列整齐美观，电缆绑扎整齐、方向一致，电缆牌排列整齐，内容正确。
② 电缆弯曲半径符合下表的要求，电缆之间避免有交叉。
电缆最小弯曲半径
型 号
单 芯
电力电缆
20D
控制电缆
10D
注：D为电缆的外径,如果采用的电缆对弯曲有特殊要求,则严格按照产品要求。
③ 电缆不应有铠装压扁、电缆绞拧和折层裂痕，表面不得有严重划伤。
④ 电缆的各项测试应有记录并符合有关技术指标的要求。
5、 安全注意事项
① 电缆敷设时应从电缆盘的上部引出,不应使电缆与支架、桥架、地面摩擦拖拉。
② 敷设电缆时应仔细检查电缆外观,不应有铠装压扁、电缆绞拧和护层开裂等现象。
③ 电缆敷设时，防止人手被电缆砸伤或挤伤，严禁电缆砸伤设备。
九、安全保证措施
9.1安全保障制度
9。1.1安全教育与培训制度
安全教育培训是企业安全管理基础工作之一，在安全管理中必须树立“始于教育,终于教育”的思想，各级领导直至各级管理人员和职工都必须有计划、分期分批地接受安全教育培训。组织全体施工人员认真学习关于安全方面的规定,结合铁路总公司的有关规定和通知,进行有针对性的安全学习。安全教育培训的基本内容包括：安全法规、安全意识、安全管理知识、专业技术技能、安全操作规程和有关安全业务知识.安全教育培训的范围:全经理部干部职工。安全教育覆盖面百分之百,不留死角。
9.1。2安全监督检查制度
各级安质人员必须经常深入施工现场对安全生产进行监督检查，安全检查分为：日常安全检查(自检、巡检）、定期、不定期安全检查、专项安全检查（隐蔽工程、重点部位、关键环节)和联合安全检查。
定期安全检查:项目经理部每月组织一次；队每周进行一次安全检查；班组坚持班前、班中、班后检查.
不定期安全检查:指季节性、临时性、专业性、群众性安全检查，如节假日、气候（汛期、雷雨大风等）可能会给施工带来事故隐患和危害的安全检查，检查重点为安全防范措施的落实情况。
9.1。3安全生产责任考核制度
安全生产责任考核执行我单位《安全生产管理办法》、《安全责任经济处罚实施办法》等规定.项目部根据上述规定，制定安全生产责任考核制度.
9。1。4班前点名安全讲话制度
作业前由工班长填写《班组管理台帐》里的班组工程日志、安全讲话、安全预想及针对性安全措施等内容.施工班组每天出工前,工班长必须召集全班施工人员整装列队进行点名,工班长或施工负责人根据当日施工作业项目逐项进行预想，讲明有针对性的安全注意事项及相应预防措施.同时可结合部分案例进行简短的安全教育,班组安全员可进行安全补充讲话。
9。1.5安全周末例会制度
架子队安全周末例会每周末由队长主持，技术、安质、物资和各工班长参加，内容为总结本周工作、布置下周施工任务，同时对本周工作中存在的问题和事故隐患、不安全因素，提出整改措施,并针对下周施工任务和特点，提出安全防范措施.工程队应建立《安全周末例会记录簿》，将例会内容如实填入《班组管理台帐》，并及时向全工班人员传达布置.
9。1.6安全标准化作业制度
安全标准化作业是指在施工生产作业过程中，作业人员必须严格按照技术标准、施工规范、工艺要求进行施工操作.安全标准化作业的内容包括:
工作环境标准化；作业程序标准化；施工操作标准化;劳动防护用品使用标准化；安全设施标准化；安全标志标准化;安全用语作业手势标准化；安全管理标准化及文明施工。
9.2保证施工安全措施
严格遵守《技规》、《行规》,坚持“安全第一,预防为主"的安全管理方针.
主动与有关单位签订安全协议书，明确各自应承担的确保施工安全的职责、任务、联络方式、方法及专职配合人员名单。
针对本工程的具体情况，制定切实可行的安全措施。凡未制定安全措施的月度施工计划,不能下达到架子队，要贯彻“管生产，必须管安全。谁主管，谁负责”的原则,落实安全生产责任制。坚决执行“安全第一，预防为主”的方针。
组织全体施工人员进行全面系统的安全教育培训，强化全员安全意识,提高自我防护能力。在安全教育培训中，做到“四有”（即有计划、有布置、有检查、有考核)和“三不"（即不例行公事,不流于形式、不留死角）。未经安全培训或考试不合格者不得上岗作业.
9.2.1保证人身安全措施
在开工前对全体参加施工人员进行一次全面系统的安全教育，增强全员安全意识。各施工人员必须熟知相关作业项目的安全技术操作规程，熟悉施工要求和作业环境，认真执行安全交底,对没有安全交底的生产任务,有权拒绝接受，有权抵制违章指令.
施工人员必须熟悉所使用工具的性能、操作方法,作业前和作业中应进行检查，发现问题及时报告。
施工人员进入既有区间施工现场后,必须戴安全帽，高处作业应挂好安全带，使用手持和移动电动工具要穿绝缘鞋,戴绝缘手套。
严格执行安全奖惩制度，贯彻与经济挂钩的安全责任制,做到纵向到底，横向到边，安全生产人人有责。广泛开展安全月活动，定期评比，树立安全生产好班组和安全个人标兵,开创安全生产新局面,确保实现建设安全线目标。
作好安全生产宣传工作,在工地、驻地及职工宿舍张贴醒目的安全生产图片和标语,使安全生产深入人心。
各工种的工人必须熟知本工种的安全技术操作规程，熟悉施工要求和作业环境，认真执行安全交底，严禁酒后操作，对没有安全交底的生产任务,有权拒绝接受，有权抵制违章指令。
发扬团结友爱精神,互相关照，制止他人违章操作。
进入施工现场戴好安全帽，禁止穿拖鞋或光脚，高处作业挂好安全带,使用手持和移动电动工具要穿绝缘鞋,戴绝缘手套。
熟悉所使用工具的性能、操作方法，作业前和作业中注意检查，发现问题及时报告,经修复后再用。
为了保护工程、保障施工人员和群众的安全,在必要的地点和时间内，设置照明和防护、警告信号和看守。
施工现场的洞、坑、沟、升降口、漏斗等危险处,应有防护设施或明显标志.
施工现场的防护设施、安全标志和警告牌等，不得任意拆动,若必须改动时，须经有关人员批准。
