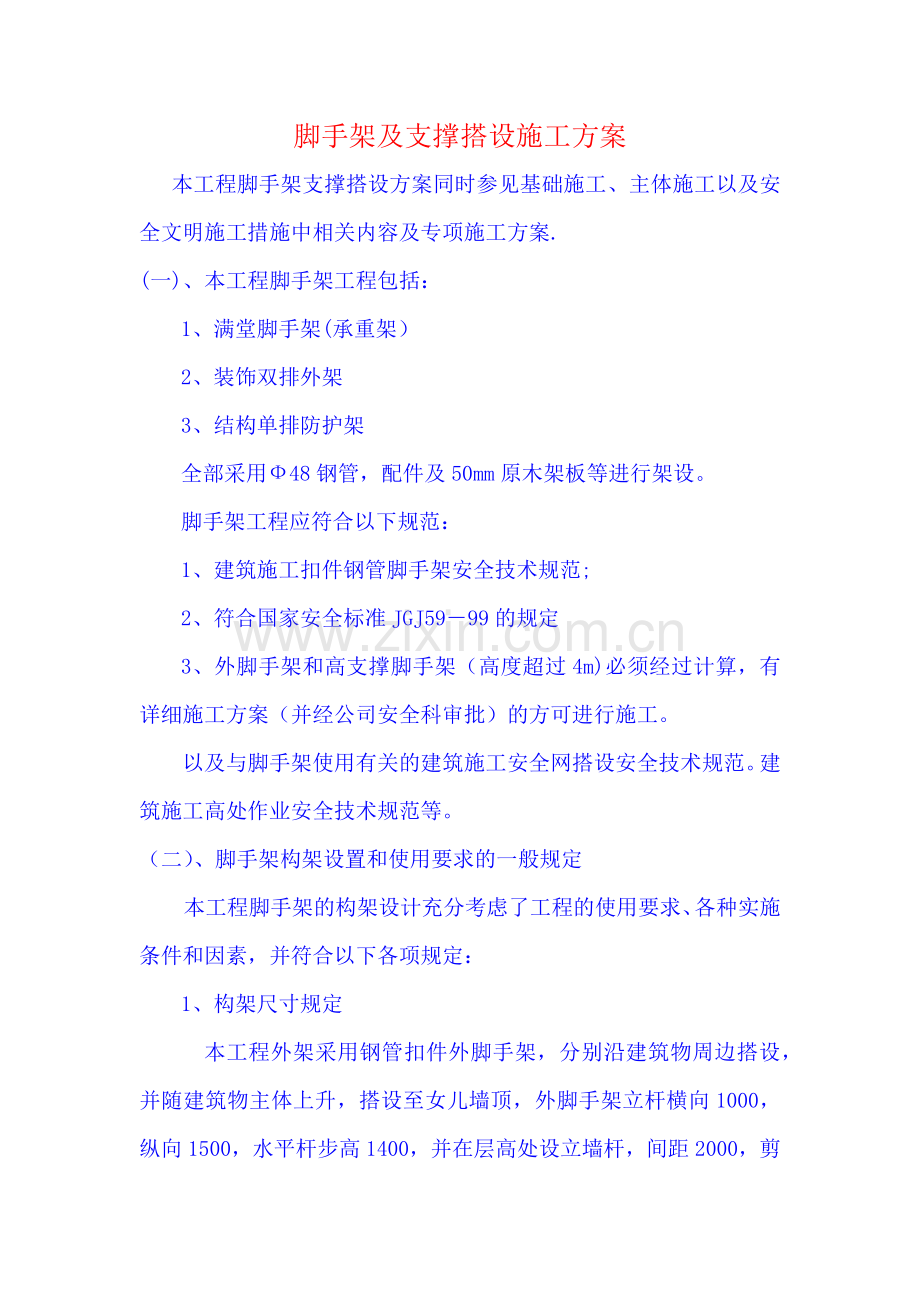

脚手架及支撑搭设施工方案
本工程脚手架支撑搭设方案同时参见基础施工、主体施工以及安全文明施工措施中相关内容及专项施工方案.
(一)、本工程脚手架工程包括：
1、满堂脚手架(承重架）
2、装饰双排外架
3、结构单排防护架
全部采用Ф48钢管，配件及50mm原木架板等进行架设。
脚手架工程应符合以下规范：
1、建筑施工扣件钢管脚手架安全技术规范;
2、符合国家安全标准JGJ59－99的规定
3、外脚手架和高支撑脚手架（高度超过4m)必须经过计算，有详细施工方案（并经公司安全科审批）的方可进行施工。
以及与脚手架使用有关的建筑施工安全网搭设安全技术规范。建筑施工高处作业安全技术规范等。
（二）、脚手架构架设置和使用要求的一般规定
本工程脚手架的构架设计充分考虑了工程的使用要求、各种实施条件和因素，并符合以下各项规定：
1、构架尺寸规定
本工程外架采用钢管扣件外脚手架，分别沿建筑物周边搭设，并随建筑物主体上升，搭设至女儿墙顶，外脚手架立杆横向1000，纵向1500，水平杆步高1400，并在层高处设立墙杆，间距2000，剪刀撑25000。
随主体上升，外架上每层步高处铺设木架板,做为施工操作面，每二层楼搭设一道水平网.
作业层距地（楼)面高度≥2。0m的脚手架，作业层铺板的高度不应小于：外脚手架为750mm，里脚步手架为500mm，铺板边缘与墙面的间隙应≯300mm,与挡脚步板的间隙应≯100mm，当边侧脚手板不贴靠立杆时，应予可靠固定。
2、连墙点设置规定
当架高≥6m时，必须设置均匀分布的连墙点.
3、整体性拉结杆件设置规定
脚手架应根据确保整体稳定和抵抗侧力作用的要求，按以下规定设置剪刀撑或其它有相应作用的整体性拉结杆件：
(1）周边交圈设置的扣件式钢管脚手架，当架高为25～40m时，应于外侧面的两端和其间按≤15m的中心距并自下而上连续设置剪刀撑；
(2）门式钢管脚手架的两个侧面均应满设交叉支撑；
（3）满堂脚手架应按构架稳定要求设置适量的竖向和水平整体拉结杆件.
（4)剪刀撑的斜杆水平面的交角宜在45°～60°之间,水平投影宽度应小于2跨或4m和不大于4跨或8m,斜杆应与脚手架基本构架杆件加以可靠连接,且斜杆相邻连接点之间杆段的长细比,不得大于60.
