监控设备安装工程施工组织设计.doc

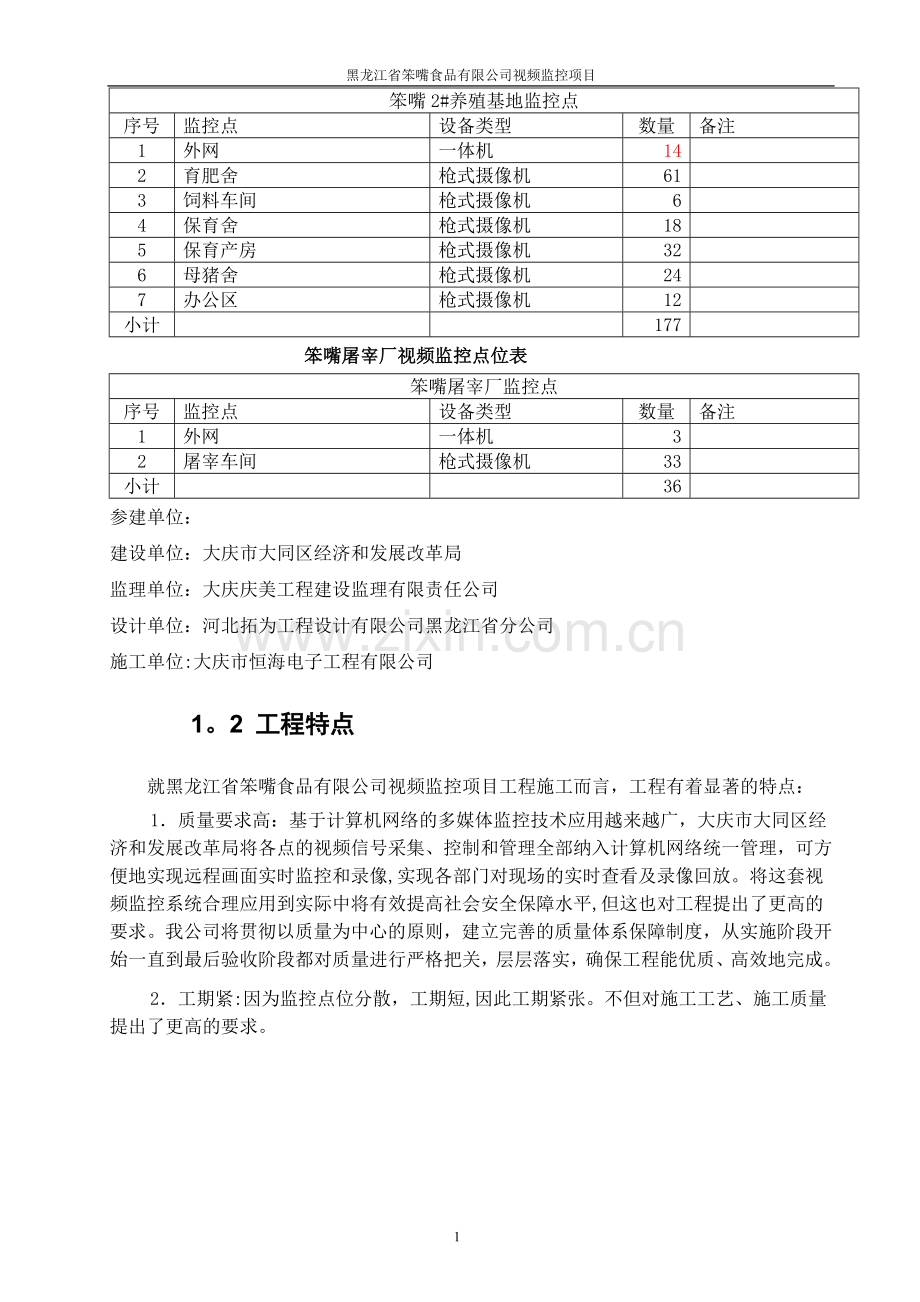

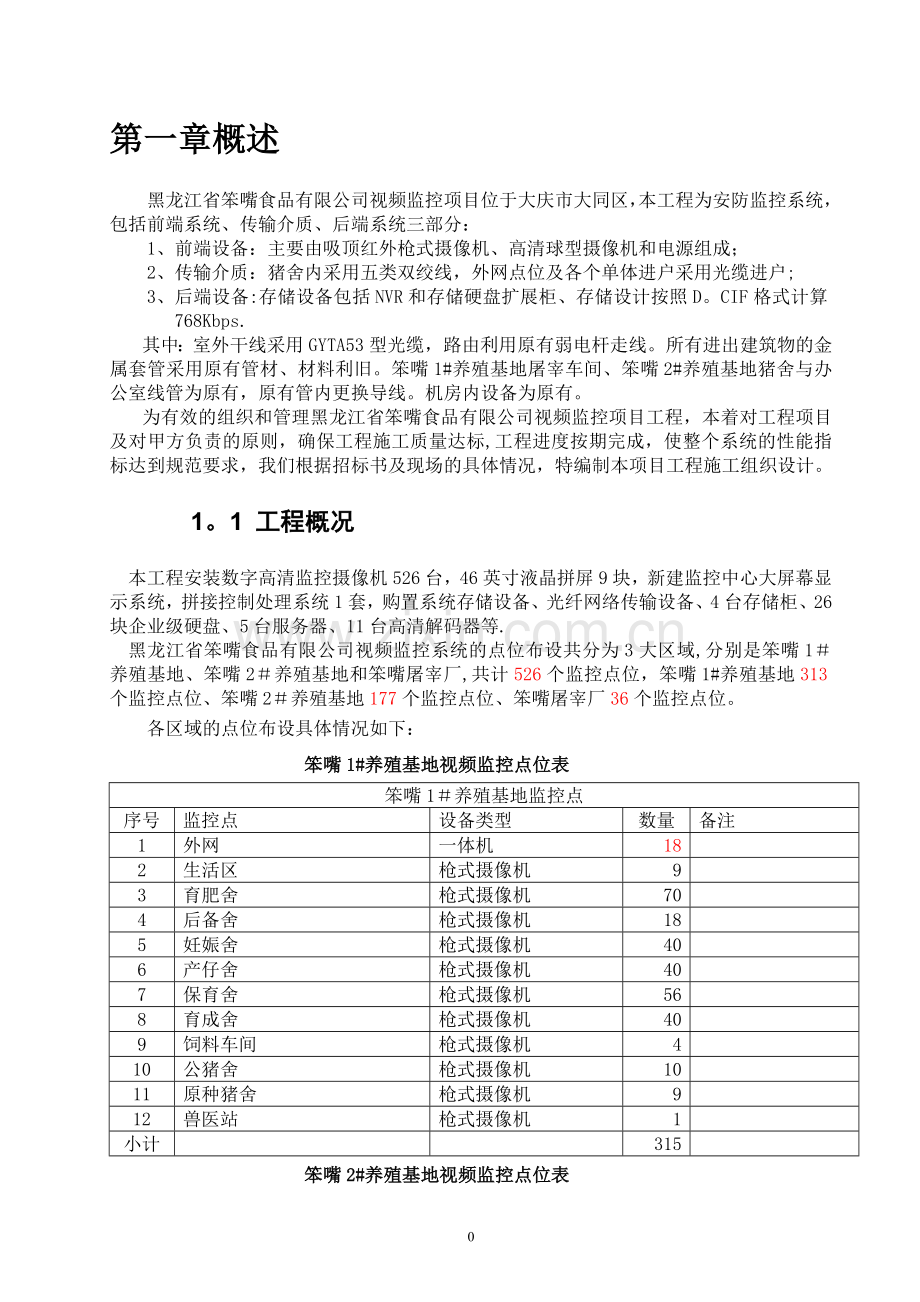

黑龙江省笨嘴食品有限公司视频监控项目第一章概述黑龙江省笨嘴食品有限公司视频监控项目位于大庆市大同区，本工程为安防监控系统，包括前端系统、传输介质、后端系统三部分：1、 前端设备：主要由吸顶红外枪式摄像机、高清球型摄像机和电源组成；2、 传输介质：猪舍内采用五类双绞线，外网点位及各个单体进户采用光缆进户;3、 后端设备:存储设备包括NVR和存储硬盘扩展柜、存储设计按照D。CIF格式计算768Kbps.其中：室外干线采用GYTA53型光缆，路由利用原有弱电杆走线。所有进出建筑物的金属套管采用原有管材、材料利旧。笨嘴1#养殖基地屠宰车间、笨嘴2#养殖基地猪舍与办公室线管为原有，原有管内更换导线。机房内设备为原有。为有效的组织和管理黑龙江省笨嘴食品有限公司视频监控项目工程，本着对工程项目及对甲方负责的原则，确保工程施工质量达标,工程进度按期完成，使整个系统的性能指标达到规范要求，我们根据招标书及现场的具体情况，特编制本项目工程施工组织设计。1。1 工程概况本工程安装数字高清监控摄像机526台，46英寸液晶拼屏9块，新建监控中心大屏幕显示系统，拼接控制处理系统1套，购置系统存储设备、光纤网络传输设备、4台存储柜、26块企业级硬盘、5台服务器、11台高清解码器等.黑龙江省笨嘴食品有限公司视频监控系统的点位布设共分为3大区域,分别是笨嘴1养殖基地、笨嘴2养殖基地和笨嘴屠宰厂,共计526个监控点位，笨嘴1#养殖基地313个监控点位、笨嘴2养殖基地177个监控点位、笨嘴屠宰厂36个监控点位。各区域的点位布设具体情况如下：笨嘴1#养殖基地视频监控点位表笨嘴1养殖基地监控点序号监控点设备类型数量备注1外网一体机182生活区枪式摄像机93育肥舍枪式摄像机704后备舍枪式摄像机185妊娠舍枪式摄像机406产仔舍枪式摄像机407保育舍枪式摄像机568育成舍枪式摄像机409饲料车间枪式摄像机410公猪舍枪式摄像机1011原种猪舍枪式摄像机912兽医站枪式摄像机1小计315笨嘴2#养殖基地视频监控点位表笨嘴2#养殖基地监控点序号监控点设备类型数量备注1外网一体机142育肥舍枪式摄像机613饲料车间枪式摄像机64保育舍枪式摄像机185保育产房枪式摄像机326母猪舍枪式摄像机247办公区枪式摄像机12小计177笨嘴屠宰厂视频监控点位表笨嘴屠宰厂监控点序号监控点设备类型数量备注1外网一体机32屠宰车间枪式摄像机33小计36参建单位：建设单位：大庆市大同区经济和发展改革局监理单位：大庆庆美工程建设监理有限责任公司设计单位：河北拓为工程设计有限公司黑龙江省分公司施工单位:大庆市恒海电子工程有限公司1。2 工程特点就黑龙江省笨嘴食品有限公司视频监控项目工程施工而言，工程有着显著的特点：1质量要求高：基于计算机网络的多媒体监控技术应用越来越广，大庆市大同区经济和发展改革局将各点的视频信号采集、控制和管理全部纳入计算机网络统一管理，可方便地实现远程画面实时监控和录像,实现各部门对现场的实时查看及录像回放。将这套视频监控系统合理应用到实际中将有效提高社会安全保障水平,但这也对工程提出了更高的要求。我公司将贯彻以质量为中心的原则，建立完善的质量体系保障制度，从实施阶段开始一直到最后验收阶段都对质量进行严格把关，层层落实，确保工程能优质、高效地完成。2工期紧:因为监控点位分散，工期短,因此工期紧张。不但对施工工艺、施工质量提出了更高的要求。1.3 工程项目管理体制 我公司采取的是项目经理责任制,目的是建立项目管理组织机制和激励机制。同时执行项目管理目标责任制，目的是建立项目管理的效益机制和约束机制。要确保工程质量,必须从工程施工每一个细小环节做起.工期紧更要规范管理，更要注重工程质量，更要加强安全文明施工，做到有条不紊地按计划进行工程实施。1.4 工程项目施工流程图视频监控系统工程从开始到结束共分5个阶段，分别为：设计阶段、施工准备阶段、施工阶段、测试试开通和竣工验收阶段。显然，施工与管理对工程的成功起着十分重要的作用。至各摄像机点的管线敷设施工图纸文件是否符合要求深化/变更设计上报审批设计交底对照图纸勘查摄像机点位和监控中心施工现场制订具体的施工计划检查线缆是否符合设计要求调换线缆线缆敷设和标识检查线缆敷设是否符合规范返工（重新敷设）填写管线施工记录隐蔽工程验收按规范绘制布线竣工图进入设备安装阶段否是否是是否支架安装云台解码器装摄像机镜头安装机房设备安装 系统参数设置/系统调试 防雷设施安装 接地等电位接线检查安装是否符合规范要求调整/重装否是CCTV管理软件安装调试测试自检符合规范测试调整否是 CCTV系统联动测试CCTV系统总测试/试运行绘制竣工图纸/编写竣工资料1。5 工程分解本工程分解为七个阶段: l 深化设计阶段;l 材料设备订货及采购阶段;l 综合布线阶段；l 摄像头、机箱、控制柜等设备安装阶段；l 调试阶段； l 验收阶段；l 系统维护（售后服务)阶段。1。6 工程实施进度计划本工程拟2018年01月20日开工,2018年03月20日交工，总计60日历天。其中： 施工准备 5 天； 综合布线 15天； 摄像头安装 15天； 机箱安装 8天； 控制柜安装 3天; 调试工程 4天; 收尾修补 1天。28第2章 施工布署针对黑龙江省笨嘴食品有限公司视频监控项目工程的特点,本着规范的施工管理，合理的施工流程,先进的施工方法，完善的组织机构建设和技术保证措施以及完善的人力、物资、后勤供应保证的原则，特作以下布署：2。1 施工组织机构2。1。1 施工管理组织图1施工现场“项目经理部”人员(1) 项目经理：刘超(2) 现场管理： 王雨霏(3) 质量管理： 王洪杰(4) 安全管理：张宜超(5) 其他人员见组织结构图项目经理刘超安全管理张宜超质量管理王洪杰现场管理王雨霏现场设备调试现场管线布设现场设备安装施工人员施工人员施工人员姓 名岗 位岗位证书号身份证号刘超项目经理23100129230202198010132449王雨霏技术负责人黑04590111173223062119830418005X王洪杰质检员黑045905090008232326198303065321张宜超安全员黑04590415037223272419860106107X2.1。2 管理岗位主要职责描述1项目经理:项目第一负责人，全面负责项目部的工作。编制项目管理目标责任书，并对计划的执行负责；组织编制施工组织设计；按时提交项目月度工作计划和总结。履行项目管理办法中项目经理的职责，对项目实施进度、质量、安全、成本负责，直至项目验收交付，转入售后服务阶段。2现场管理：现场管理负责现场人员和材料的调度，并负责现场全面的技术指导，负责工程实施整个过程中的安全管理。3安全、质量管理：负责项目实施过程中的安全与质量的管理，按照施工工艺保障项目质量，负责施工中对发现的项目质量问题进行纠正及处罚。负责项目实施过程中的安全审查.4.现场分项管理:在项目经理和现场管理领导下开展工作。对施工班组进行技术、质量、安全、计调管理，并处理现场相关事宣。2.2 施工准备2.2。1 有关规范和标准黑龙江省笨嘴食品有限公司视频监控项目工程建设的成功，不仅需要优秀的设计，更要保证施工的质量。为了保证施工质量一切施工行为要遵照规范和标准进行。本工程有关的安装施工与验收遵循的标准规范主要有：l 建设工程项目管理规范GB/T50326-2017l 民用建筑电气设计规范JGJ/T162008l 综合布线系统工程设计规范GB503112007l 综合布线系统工程验收规范GB/T503122016l 视频安防监控系统工程设计规范GB50395-2007l 视频安防监控系统技术要求GB/T367-2001l 视频安防监控系统矩阵切换设备通用技术要求GA/T6462006l 视频安防监控系统前端设备控制协议V1.0GA/T6472006l 建筑电气信息系统防雷技术规范GB50343-2012l 建筑电气工程施工质量验收规范GB50303-2015l 智能建筑工程质量验收规范GB503392013l 电气装置安装工程施工及验收规范GB50169-2016l 爆炸性气体环境用电气设备（GB3836-2000）l 防爆应用电视总技术条件GB/T154111994l 隔爆型防爆应用电视设备防爆性能试验方法GB/T139531992l 爆炸和火灾危险环境电力装置设计规范（GB50058-2014）l 建筑与建筑群综合布线系统工程设计规范CECS7297l 民用闭路监视电视系统工程技术规范GB501982011l 工业电视系统工程设计规范GB50115-2009l 安全防范工程程序与要求GAT7594l 工业企业通信设计规范GBJ42812。2。2 深化设计与甲方进行充分的交流沟通，进一步明确各个区域监控点位的安装位置、实施方法及实际使用需求。同时现场实地查看，认真了解施工的详细情况,听取客户意见,对机房设置、管路安排及设备安装位置等作出准确的布署。本着科学、先进、可靠、适用、经济的原则，严格依据相关设计要求及标准，按设计流程进行深化设计,给出相关的深化设计施工图。我公司对图纸的设计及会审有着非常科学、严格的管理制度。本工程工期很紧,整个项目即将投入试运行，监控系统急需进场施工,深化设计图纸必不可缺,认真执行施工流程和施工规范不能马虎。我们紧密和设计单位进行沟通了解项目的每个细节务必做到按照施工工艺和规范施工。2。2。3 技术交底为了帮助施工人员明确所承担施工任务的特点、技术质量要求、区域的划分、施工工艺、施工要点和注意事项，必须由系统专业工程师逐级进行交底。主要内容应包括:设计要求、细部作法和施工组织设计中的有关要求，施工机具设备的性能参数、施工条件、施工顺序、施工方法，施工中采用的薪技术、新工艺、新设备的性能和操作使用方法,相关工程质量标准，成品保护和验收标准及施工中的安全注意事项。2。2.4 编制施工预算施工预算是项目经理的计划目标成本，成本控制是项目管理目标责任书中的责任目标。施工预算必须根据最经济合理的施工方案和施工定额进行编制。 2.2.5 施工现场准备首先熟悉施工现场的环境，了工地施工情况,熟悉施工设计图纸，编制工程实施总体方案，方案中应有：1 各分分区相应的施工进度计划，合理安排施工流程.2 工程劳动力需要量计划。3 制定质量目标实施措施,确定关键工序及特殊过程,编制相应的施工方案.4 对工程所需韵主要设备根据工期安排编制进出场计划。5 向甲方相关的开工报批手续。 2。2.6 人力、物力资源准备1、 据施工方案，施工进度和劳动力需要量计划确定所需作业班组。2、 对施工队进行工作前质量、安全、文明施工的培训.3、 根据设备器材需用编制物资采购计划。4、 根据施工队组织情况编制培训计划。本工程质量要求高,工期紧，急需监控系统马上进场施工，公司在做施工设计方案的同时,进行人员安排、施工准备及培训。由于我公司具有长期监控系统工程施工的经历及经验,配备了合理施工机具及系统测试、调试类的仪器如五类线测试仪、光纤熔接机、光功率机、Z接地电阻测试仪、调试工程电脑等设备。对劳力、物资、机具做了较周全的准备，做到一声令下马上进场施工。2。2。7 其他方面的准备1由于工期紧，与其他相关专业还有大量协调工作要做，故请业主在土建、水电、等专业与监控系统工作的协作配合上给予支持. 2有关接口,如：各区域具体监控安装位置的确认、各施工区域的用水用电等请业主按照施工总进度提前协调相关部门协商解决。第3章 施工目标及保证措施3.1 工期目标及保证措施3。1.1 工期目标根据黑龙江省笨嘴食品有限公司视频监控项目施工的实际情况，我公司经对各系统认真分析，综合考虑，设立的工期目标是：2018年1月20日我方施工人员进场，2018年3月20日全部系统安装测试完毕并进行系统竣工验收。工期共计工作日60天。3。1.2 施工进度保证措施黑龙江省笨嘴食品有限公司视频监控项目工程包含有3个区域，区域之间距离较远，工作量大，工期紧张，要保证视频监控系统工程能在工期内按时完工,对工程进度的管理和控制就非常重要.为此，我公司将从宏观和具体两方面采取措施，以保证工程的如期完工.1宏观措施：我公司在对本视频监控系统工程的进度控制管理中,将紧紧围绕“规划、控制、沟通、协调、组织、安排”六大主题进行工作. l 确定施工项目总进度控制目标和分进度控制目标，编制黑龙江省笨嘴食品有限公司视频监控项目工程施工进度计划横道图（后附）。l 在工程施工进场前，我公司提前作好各种准备工作,包括:深化设计、深化施工图设计、工程进度控制计划、材料控制计划、质量安全控制计划等管理文件，在现场施工中严格按此管理、控制和安排工作；l 与业主、监理公司、设计单位、其它设计单位等各方面就工程施工管理实施紧密联系、沟通、协调，共同促进工程施工的进行。2具体措施：针对本项目视频监控系统工程具有工期紧、技术要求高等特点,我公司将从人员、材料、机具、技术、环境五大方面做好充分的准备，以确保工程进度具体、落实、可靠.l 从一开始就建立完善的项目结构,明确项目成员的组成，明确各管理技术人员在不同的工作岗位所负担的不同职责.并结合工地实际情况建立相关的管理制度，使每个岗位的每个人员都对自己应该干什么，应达到什么样的标准都十分清楚;l 项目经理部根据施工进度制订人力资源计划,根据各施工过程，有计划地安排施工人员进场,随着工程达到不同的阶段投入相应的人数以保证施工按照进度进行。施工过程中的劳动力需求动态图后附； l 我公司有着丰富的人力资源，多支长期与我公司合作进行弱电项目施工的队伍，具有丰富的施工经验、充足的人力保证。我公司可根据实际施工情况随时调入大量熟练的施工人员,不存在由于人员问题而导致工期的延误；l 按照总进度计划制订合理切实的供货计划，确保设备、材料按时进场，配合施工进度的调整，及时做好设备材料的供给；l 确定两天一次的报告期，跟踪和反馈实际进度与进度计划的差异，并根据差异及时对施工进度和进度计划进行调整。在报告期内收集实际执行中的数据(如活动开始和结束的实际时间、使用或投入的实际成本);有关项目范围、进度计划和变更的信息，以便对下一步施工计划进行更新;l 项目经理部将结合图纸及施工环境，作好对工地施工人员的工程任务技术交底，交清施工图纸、技术资料、工艺流程、技术关键部分、各专业（或系统)之间的接口、施工顺序、进度要求、质量安全措施等。使施工能流畅地进行；l 各专业组根据施工图纸及施工环境等编制施工方案，针对工地提出需要克服的质量通病，有目的、有重点的实施,作好事先的预防控制工作；l 建立进度计划考核制度，进度计划考核是进度计划控制的关键步骤,通过在每个报告期对实际进度与计划进度进行比较，对项目进度计划进行考核，确保工程按计划进行；l 在施工过程中及时作好相关资料；l 工程进度控制过程示意图见施工进度过程控制示意图(后附）3。2 质量目标及保证措施3.2。1 施工质量目标工程质量是工程成功的一个重要标准，因此确定一个明确的工程质量目标将十分有利于工程的进行与开展。在今后的工程施工中具有指导性的意义。针对本系统工程,我们提出的质量目标是“按设计质量要求，进行工程完工及验收.3.2.2 施工质量保证措施我公司坚持“质量第一，用户至上”的原则，以“对工程的质量问题进行事先防范，严格进行过程控制,而非事后补救”为宗旨,针对施工过程中影响工程质量的五大因素：人、材料、机械、方法、环境,制订出相关的质量控制对策及质量预控措施，建立有效的质量保证体系，严格做好施工质量的管理及控制工作。l 建立完善的项目管理队伍,制订严格的项目管理制度，设立专职的质量管理人员.质量管理人员参与项目计划的制订，避免为追求进度而带来质量隐患.同时，质量管理人员必须亲临现场，掌握项目进展中的实际质量情况，随时对工程中的质量问题进行处理。l 针对具体的施工任务,编写好明确的技术与质量要求、安全注意事项,必要时绘制出安装大样图,对班组全体人员进行详细的技术交底，明确施工工艺及施工顺序,落实产品的保护措施,做到人人心中有数。l 实行技术和质量负责制,进行层层技术把关。对各智能化子系统配备有专业技术人员负责系统的深化设计并负责现场施工的技术指导。l 制订并实施严格的设备、器材入库、进场、检验制度，确保设备材料质量。l 施工过程中的质量控制程序 1)参与图纸会审并记录; 2)编制施工组织设计及质量计划； 3）作好资源配置工作，做出劳动力、材料、机具计划，分阶段组织实施； 4)合理安排施工顺序，协调好各专业工种的交叉作业，确保施工进度按计划进行,并视施工现场实际情况，及时调整工程总进度控制计划； 5）在项目施工过程中设立中继检查点，对质量问题做到防患于未然。 6）每周组织一次质量自评会议，讨论解决存在的质量问题。每月组织一次各班组的质量交叉检查。 7）质检人员不定期到施工现场做质量抽查,完毕后做出质量评估.依据公司制度,进行奖励和处罚. 8）整个单位工程试运行前组织项目经理部及公司质检部人员，并邀请甲方、监理方进行质量检查。做好检查记录，针对存在问题进行整改. 9）作好产品保护和竣工资料的收集、整理、汇集及归档工作.l 施工质量控制示意图施工质量控制示意图3。3 安全目标及文明施工保证措施3。3.1 施工安全目标 安全文明生产是施工项目重要的控制目标之一,也是衡量施工项目管理水平的重要标志。我公司一向重视安全生产，并把它作为施工中的重要任务。针对本视频监控系统工程,我们制订的安全目标是消灭重大伤亡事故，减少轻伤事故，轻伤率控制在l以下。3.3。2 施工安全保证措施安全管理的中心问题是保护生产活动中人的安全与健康，保证生产的顺利进行.我公司将坚持安全管理“管生产同时管安全、坚持安全管理的目的性、贯彻预防为主的方针、坚持四全管理、重在控制、在管理中发展提高”六项基本原则。在保证质量和速度的同时采取相应具体措施以保证安全目标的实现。l 建立、完善以项目经理为首的安全生产领导组织，有组织、有领导的开展安全管理活动，承担组织、领导安全生产的责任.l 严格和完善安全生产责任制，落实安全生产五项制度(即：安全生产责任制;安全技术定期检查制度；安全生产教育、安全技术交底制度；安全生产的定期检查制度；伤亡事故的调查制度）。l 建立各级人员安全人员责任制，明确各级人员的安全责任,抓制度落实、抓责任落实，定期检查安全责任落实情况并即使给予处理。l 对所有管理、施工人员进行安全教育与训练,提高全员安全生产意识，将由于人不安全行为导致产生的安全事故降至最低。l 坚持实施安全检查制度，每周对现场质量、安全、防火及文明施工巡视一次，及时发现工地的隐患及苗头，及时记录、及时整改、及时复检，该罚则罚、该处理的处理，坚持“三不放过的原则。做到个人行为与经济效益挂钩。同时进行不定期的突击检查。l 坚持作业标准化，不能为了图快而忽略必要的操作步骤。按照科学的作业标准规范施工人员的行为,防止由于人的不安全行为导致事故发生。l 坚持标准化现场管理制度,消除工程的不安全状态。3。3.3 文明施工保证措施文明施工是现代化施工的一个重要标志.通过规范的管理使施工现场保持良好的施工环境和施工秩序，对施工过程的顺利进行有着重大意义。对本视频监控系统工程，我公司将采取以下措施保证文明施工的顺利进行：l 建立健全的管理组织机构，成立以项目总指挥为组长，各管理人员为成员的施工现场文明施工管理组织，对文明施工实施统一管理.l 完善管理制度，包括个人岗位责任制、经济责任制、检查制度、奖惩制度、会议制度等并严格遵照执行。l 加强对施工人员的教育培训工作，使每个施工人员明确文明施工的重要意义，掌握文明施工标准。从根本上杜绝不文明施工现象的出现。l 施工现场的材料堆置要做到材料堆放分类整齐、施工道路通畅、布置有序.l 在施工过程中,各作业工作面必须做到工完料尽、场地清,由各负责人员在下班前检查作业面的清理情况.l 对施工现场的设备、场地、物品勤加打扫,保持现场环境卫生、干净整齐，无垃圾、无污物。l 经常检查施工现场的卫生情况,预防疾病和中毒，消除发生安全事故的根源.第4章 施工技术方案4。1 施工实施程序根据视频监控系统工程的施工特点，施工程序可分为施工准备阶段、施工安装阶段、施工测试阶段、系统竣工验收阶段.4.1.1 施工准备阶段这一阶段主要做各种施工准备工作，通过充分细致的准备工作，可为工程的施工创造良好的物质和技术条件，是施工能顺利进行的必要保证。我公司将从技术、物资、劳动组织、施工现场和施工场外等各方面作好充分准备。内容主要包括：对图纸的深化设计、熟悉施工现场，编制工程实施总体方案，其中含有：各区域相应的施工进度计划、工程劳动力需要量计划、设备材料进出场计划等，并采购材料,安排劳动力逐步进场，实施培训。为下一步工程实施做好人力、物力、资料等各方面的准备工作.4。1.2 施工安装阶段各系统施工工作铺开，进入安装高峰期。施工人员、机具、材料进场，各方面的措施都能满足施工要求，现场方面环境、交叉施工过程中要在规范化管理的基础上采用总体项目并行施工，各步骤流水作业，结合现场实际情况，实施模块化生产方式。由于本工程要求的工期特别紧,此阶段我公司将投入大量的人力物力，并根据工程实际，建立多支施工班组，将工作量细分至每人,同时在各班组间展开安全劳动生产竞赛，充分提高工人的工作积极性,最大限度地合理利用劳动力资源。4。1。3 施工测试阶段根据要求进行系统布线测试的工作，并每日做好测试记录.保证将来有据可查.为一次验收合格、创优良工程创造条件。 4.1.4 系统竣工验收阶段经自检合格后，整理好工程竣工验收资料，报甲方、监理方和质监部门验收。验收完毕后，做好工程竣工资料的制作，将完整的竣工资料交付业主使用。4。2 现场配合和协调4。2。1 与甲方的协调配合1企业依存于顾客，我公司在整个视频监控系统工程实施过程中,始终把理解顾客当前和未来的需求，满足顾客要求并争取超越顾客期望为服务宗旨。在工程实施过程中与建设单位紧密配合.2指派负责人在施工现场,参加建设单位召开的一切会议,听取建设单位指令、意见、并认真执行。3及时交流信息，紧密配合建设单位在工程实施过程中一切活动.4认真对待建设单位的需求变化，并积极协商解决办法，最大限度的满足顾客需求，不贻误施工时机. 5及时向建设单位通报施工中出现的问题和乙方需求，并通过协商寻求解决办法。4.2。2 与监理方的协调配合1在施工现场指派一名负责人作为与监理单位的联系接口,参加监理会议，听取监理意见，认真切实的执行.2及时申报工程实施中各种技术文件、管理文件、工作计划、工作总结以及材料设备、工程质量记录，协调工程建设有关各方的工作关系等。3随时接受监理工程师质量检查，落实“监理工程师通知”,并通报(反馈）处理办法和结果。4协商交流标准引用、质量检验、实施方案、作业指导书、工程验收、交工资料整编等有关问题，并协商解决办法，作到技术文件充分、适用、有效、可操作，施工科学、有序.4。3 施工工艺主要控制点及要求 针对本视频监控系统工程情况特殊、质量要求高等施工特点,我们针对每个系统施工中的共性及各自特点作出相应的施工技术方案和实施大纲。4.3。1 施工材料进场控制措施1、会同建设单位气监理单位共同对运抵到施工现场的材料进行数量和质量的检验.2、证实所有材料都已检验并且合格后,方可进行施工，并与甲方共同签署验货记录。3、对现场检验不合格的材料，填写不合格品通知单并作好记录，独立堆放，通知储运部处理。4、合格材料在施工现场存储期间，保持标志清楚、堆放整齐，防止损坏丢失。4.3.2 电气线路敷设要求4。3.2。1 电线管敷设1弯制保护管时，应符合以下规定：(1) 管的弯成角度不应小于90。(2) 保护管的弯曲半径：当穿无铠装的电缆且明敷设时，不应小于保护管外径的6倍;当穿室外电缆以及埋设于地下与混凝土内时，不应小于保护管外径的10倍.(3) 保护管弯曲处不应有凹陷、裂缝和明显的弯曲. (4) 单根保护管的直角弯不宜超过两个。2当保护管在遇以下情况之一时,中间应增设接线盒,接线盒的位置应便于穿线.(1) 管长度每超过30m，无弯曲. (2) 管长度每超过20m，有一个弯曲。(3) 管长度每超过15m，有两个弯曲。(4) 管长度每超过8m，有三个弯曲。4.3.2.2 电线电缆敷设1敷设电缆应合理安排，不宜交叉；敷设时应防止电缆之间及电缆与其他硬物体之间的摩擦；固定时松紧应适度。2多芯电缆的弯曲半径，不应小于其外径的6倍.同轴电缆的弯曲半径.不小于其外径的lO倍。3线缆槽敷设截面利用率60%，线缆穿管敷设截面利用率40.4信号电缆与电力电缆交叉敷设时，宜成直角；当平行敷设时，其相互间的距离应符合设计规定.5电缆沿支架或在线槽内敷设时应在以下各处固定牢固(1) 当电缆倾斜坡度超过45.或垂直排列时,在每一个支架上(2) 当电缆倾斜坡度不超过45。或水平排列时,在隔12个支架上(3) 在线路拐弯处和补偿余度两侧以及保护管两端的第一、二两个支架上(4) 在引入仪表盘前300400mm处(5) 在引入接线盒及分线箱前l50-300mm处4。3.2。4 光缆的敷设1、敷设光缆前，应对光缆进行检查，光缆应无断点、其衰耗值应符合设计要求核对光缆长度,并应根据施工图的敷设长度来选配光缆。2、敷设光缆时,其弯曲半径不应小于光缆外径的20倍。光缆的牵引端头应作好技术处理；机械布放时，牵引力不应超过l50Kg;牵引速度宜为lOmmin：光缆预留长度不应小于4m。3、光缆敷设完毕，应检查光缆有无损伤,并对光缆损耗进行抽测。确认没有损伤时，再进行接续。4、光缆的接续由受过专门训练的人员操作，接续时应采用光功率计或其他仪器进行监视，使接续损耗减至最小：接续后应作好接续保护,并安装好光缆接头护套.5、光缆敷设后，宜测量通道的总损耗，并用光时域反射计观察光纤通道全程波导衰减特性曲线。 6、在光缆的接续点和终端应做永久性标志。4。3.3 主要设备安装要求 根据本视频监控系统工程的配置情况，对主要设备的安装要求如下：1 配线架的安装:(1) 配线架的位置符合设计规定，误差小于lOmm。(2) 用吊锤检查直列的垂直,上下相差应小于3mm。(3) 底座水平误差不超过水平尺准线。(4) 铁架接地良好2 摄像机的安装：(1) 安装前每个摄像机均加电进行检测和调整，处于正常工作状态的摄像机方可安装.(2) 不可自行拆卸摄像机。(3) 搬运摄像机时应小心，不可撞击或摇晃摄像机。(4) 不可使摄像机受到雨淋，不可在有水的地方使用摄像机。(5) 清理摄像机机体时，不可使用烈性或腐蚀性清洁剂，应使用干布清理摄像机.(6) 安装镜头：逆时针转动紧固后缘调节环的螺钉，可以松开螺钉，然后把调节环转到“C方向(逆时针），直到转不动为止.(7) 设置镜头选择开关：镜头安装完毕后，应把镜头选择开关设置为“视频”。摄像机的镜头选择开关包括“视频VIDEO”和“直流DC。(8) 后聚焦调节：尽管在装运前在工厂调节了摄像机的后聚焦，但是焦距可能不准确.在这种情况下应调节后聚焦。(9) 摄像机的供电电源为AC24V，采用RVV2*1。0电源线从设备机房引AC220V电源至现场设备的电源适配器，经变压成AC24V接至摄像机连接器的电源连接端子，不必区分极性。3. 机柜的安装：a) 符合施工图、安装接线图、说明书要求.(1) 设备安装前应用检查。(2) 设备外形完整,内表面漆层完好.(3) 设备的外形尺寸、设备内的主板及接线端口的型号、规格符合设计规定.(4) 设备及设备构件连接紧密、牢固,安装用的坚固件应有防锈层。有底座的设备的底座尺寸应与设备相符。(5) 设备安装时, 机架与墙面固定应竖直平稳,其表面保持水平,垂直偏差、几台并排安装的前后偏差符合要求。(6) 按系统设计图检查主机设备之间的连接电缆型号以及连接方式是否正确(7) 机架和控制台内的设备和部件的安装，设备应牢固端正，紧固件应紧固。(8) 接插件应接触可靠，内部接线符合设计要求。4。3.4 调试1、项目经理是成品保护的第一责任人，现场管理员人是成品保护的第二责任人,现场材料员是成品保护的第三责任人；项目经理应在进场施工前，组织现场管理员进行成品保护教育；每次巡查现场都必须检查施工现场的成品保护工作。2、发生材料、半成品、成品损坏丢失事故，现场管理员应及时报告项目经理，由项目经理准备事故调查报告分析,包括事故情况、事故性质、原因、评估、主要负责人及处理方案,报工程部经理及公司领导,并及时采取改进措施。4.4 施工质量验收为保证工程一次验收合格，我们将严格贯彻标准1. 认真整理图纸会审、技术交底.设计变更、洽商记录、竣工图及设计说明。2. 齐备材料、设备进场报验报告、材质证明、设备合格证、设备技术及安装说明书. 3. 全面检查预埋预留管线桥架自检互检、线缆布放及隐蔽工程验收记录。4. 核实各系统线缆接地、绝缘电阻测试记录和设备安装质量验收记录。 4。5 系统测试与验收4。5.1 线缆测试设备、管线安装完毕，测试人员应按施工图对实际施工管线、设备安装位置的走向、接线端子号等进行复核，同时对线缆的导通、绝缘、传输性能指标进行测试，未达到设计要求的，进行整改，整改完成后复测并记录，测试过程中做好测试记录。4。5。2 系统预验收根据公司的施工管理规程,在系统调试完成后，应编制系统调试报告及预验收申请上报公司项目管理层,经公司项目管理层审核批准进行系统的预验收工作.4.5.3 施工缺陷的修复工程出现质量缺陷时，须按国家颁布的工程保修制度和施工合同规定程序进行返修工作。1试运行中施工人员发现问题试运行过程中施工人员发现工程缺陷及成品配合等方面存在的问题，提出故障报告，确定检修方案。修复后记录归档。2甲方通知返修试运行条件下发现质量缺陷时，由甲方发出书面通知，说明发现质量问题的工程部位与情况，便于及时派人检查修复.3工程返修实施与甲方共同查找质量缺陷的原因，确定修复方案；修复时甲方给予必要的方便条件，包括部分或全部停止试运行：返修项目质量以国家规范、规程、标准和原设计要求为准。4.6 系统竣工验收系统竣工验收分为单项工程验收和全部工程验收两个阶段。具体流程见附件：“竣工验收流程图。我公司将严格按照工程质量验收规范及智能建筑工程质量验收规范进行本视频监控系统工程的验收工作。我公司将参加由建设单位项目技术负责人组织施工单位、系统集成商、和设计单位有关专业的技术、质量负责人共同组成的质量检测小组，对工程的验收质量实行层层把关，确保工程质量。4.6。1 竣工验收申请施工达到竣工条件时，项目部首先进行预检验，补缺有缺陷的工程部位,准备好竣工资料，向甲方、监理方提交竣工验收申请。4.6.2 单项工程验收由甲方组织交工验收，依据国家颁布的有关技术规范和施工合同，对以下方面进行检查和检验.(1) 检查、核实竣工项目准备移交给甲方的所有技术资料的完整性和准确性。(2) 按照设计文件和合同检查已完建工程是否有漏项。(3) 检查工程质量、隐蔽工程验收资料，施工记录，考察施工质量是否达到合同和规范的要求。(4) 检查测试记录、测试报告中存在问题是否解决。(5) 竣工验收中发现问题需要返工、修补,明确规定完成期限。(6) 其他设计施工的有关问题。4.6.3 全部工程验收全部工程验收分为验收准备、预验收、正式验收三个阶段。1验收准备(1) 核实工程完成情况,列出已交工工程和未完工工程一览表。(2) 检查工程质量，查明须返工和补修工程，提出具体修竣期限。(3) 整理汇总建设项目档案资料，分类编目,装订成册。(4) 落实正式运行准备。(5) 提出财务决算分析.(6) 编写竣工验收报告。2预验收(1) 检查、核实竣工资料的完整性、准确性，是否符合归档要求。 (2) 检查项目建设标准,评定系统质量，对隐患和遗留问题提出处理意见.(3) 检查财务报表是否齐全，数据是否真实，开支是否合理。(4) 检查正式运行准备情况.(5) 排除验收中有争议的问题，协调有关、部门关系。(6) 督促返工、补做工程的修竣和收尾工程的完工，并复验确认整改质量.(7) 编写竣工预验收报告和系统移交报告。3正式验收(1) 听取项目建设的工作报告。(2) 审核竣工项目移交使用的各种档案资料。 (3) 评审项目质量。(4) 审查运行规程,检查运行准备情况。(5) 核定收尾项目，对遗留问题提出处理意见。(6) 审查竣工验收报告，对整个项目作出总的验收鉴定。第5章 施工项目管理5.1 施工信息管理工程文档是指在工程实施过程中发生的，涉及工程实施各方并得到认可的正式的往来文档资料
