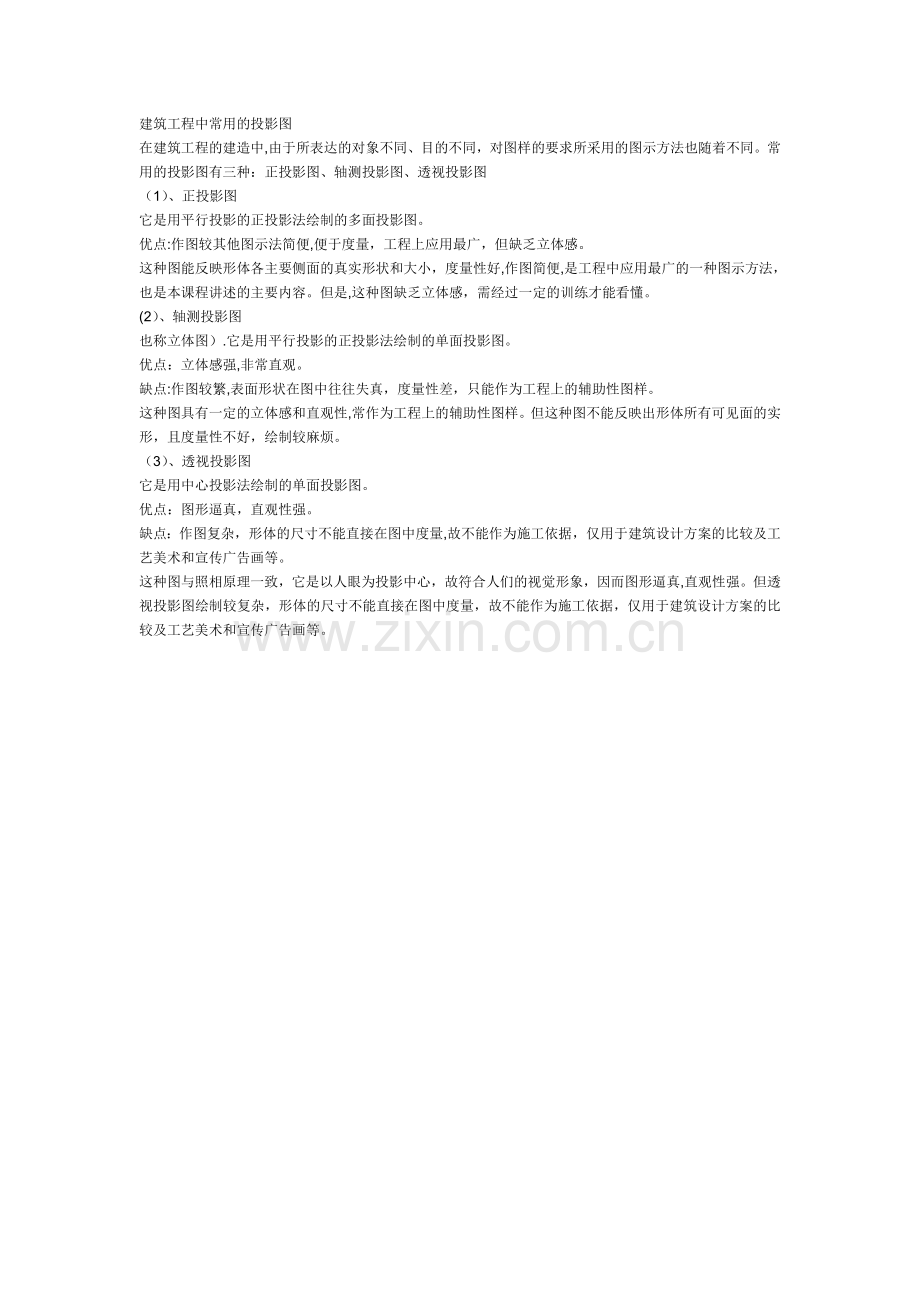

建筑工程中常用的投影图.doc

建筑工程中常用的投影图
在建筑工程的建造中,由于所表达的对象不同、目的不同，对图样的要求所采用的图示方法也随着不同。常用的投影图有三种：正投影图、轴测投影图、透视投影图
（1）、正投影图
它是用平行投影的正投影法绘制的多面投影图。
优点:作图较其他图示法简便,便于度量，工程上应用最广，但缺乏立体感。
这种图能反映形体各主要侧面的真实形状和大小，度量性好,作图简便,是工程中应用最广的一种图示方法，也是本课程讲述的主要内容。但是,这种图缺乏立体感，需经过一定的训练才能看懂。
(2）、轴测投影图
也称立体图）.它是用平行投影的正投影法绘制的单面投影图。
优点：立体感强,非常直观。
缺点:作图较繁,表面形状在图中往往失真，度量性差，只能作为工程上的辅助性图样。
这种图具有一定的立体感和直观性,常作为工程上的辅助性图样。但这种图不能反映出形体所有可见面的实形，且度量性不好，绘制较麻烦。
（3）、透视投影图
它是用中心投影法绘制的单面投影图。
优点：图形逼真，直观性强。
缺点：作图复杂，形体的尺寸不能直接在图中度量,故不能作为施工依据，仅用于建筑设计方案的比较及工艺美术和宣传广告画等。
这种图与照相原理一致，它是以人眼为投影中心，故符合人们的视觉形象，因而图形逼真,直观性强。但透视投影图绘制较复杂，形体的尺寸不能直接在图中度量，故不能作为施工依据，仅用于建筑设计方案的比较及工艺美术和宣传广告画等。
